云图背景添加

在我们进行有限元仿真或者其他数据处理时，会得到各种云图数据。如应力应变云图等，他们能反映你所研究对象在具体位置的应力或应变。如果得到的云图添加研究背景的图片，便能够更加清晰地显示具体位置，通过MATLAB绘制的三维图像的属性alpha函数，具备此功能。

例如图一中的云图与图二中的背景图片叠加

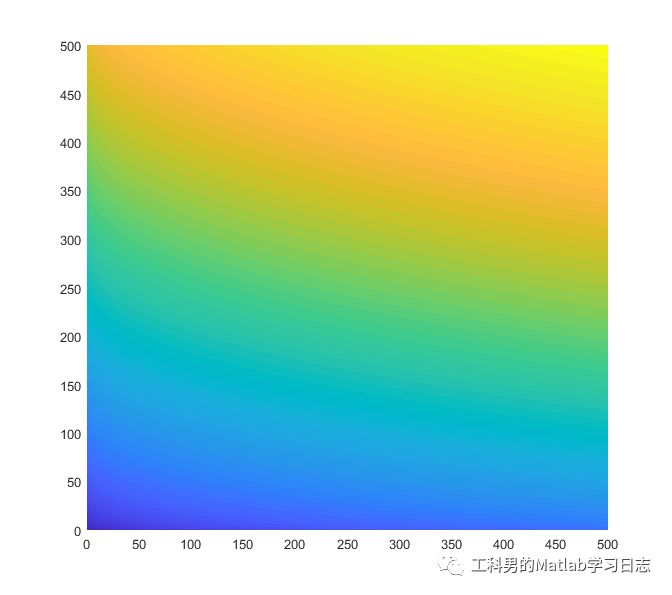

图一  云图

图二 背景图片

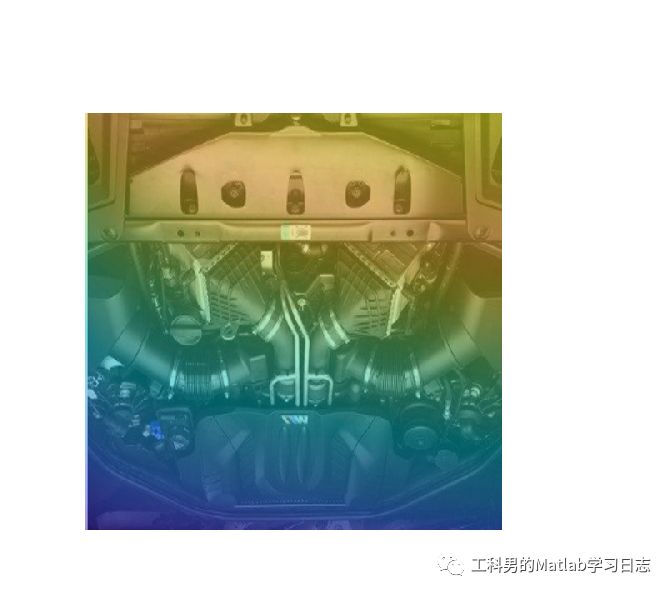

二者添加背景图片后的效果图


alpha value 为当前坐标区中支持透明度的图形对象设置面透明度。将 value 指定为介于 0(透明)和 1(不透明)之间的标量值(两者分别表示为 'clear' 和 'opaque')

alpha透明度函数

x1=0:2:500;

y1=0:2:500;

[x,y]=meshgrid(x1,y1);

z=x.^0.5+y.^0.7;

yuntu=surf(x,y,z);

shading interp

hold on

grid off

alpha(yuntu,0.5)

beijing=imread('背景图片.png');

beijing1=flip(beijing,3);

beijing_2=imresize(beijing1,[ 500  500]);

imshow(beijing_2)

set(gca,'YDir','normal');

set(gca,'XDir','normal');

view(2)
