概述

手写体数据库是一个简单通用的模型，这是进一步理解像imagenet的cnn模型的基础模型。

关于手写体，输入的大小就是28*28的黑白二像素图像，比较简单，ok现在开始操作。

Matconvnet自带集成mnist这个实例库，数据集的下载都帮集成了，我们只需要去确认工具箱可以用，然后直接运行就可以了。

打开安装文件夹以后打开如下函数：

这里写图片描述

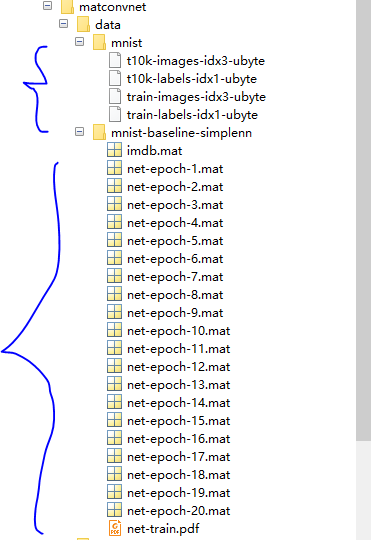

首先将整个安装包添加路径，然后直接运行就可以了。等一段时间后（训练20代，大概10多分钟），训练完成了，结果都存在上面那个文件夹的data里面，像下面这样：
这里写图片描述

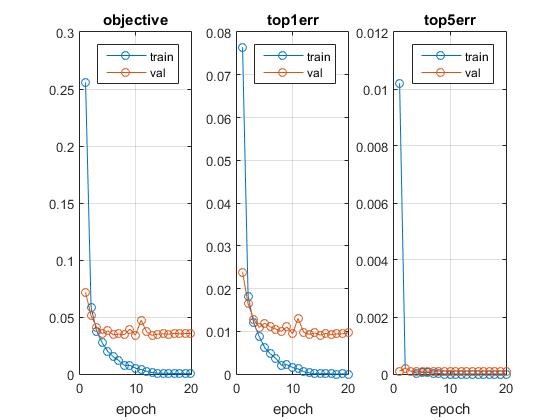

训练的效果如图：
这里写图片描述

这样也只能看出结果收敛的好，但是具体准确率多少呢？后面介绍。

好了下面再开看看这个网络构造，自己去cnn_mnist_init这个函数就可以发现模型结构了。
贴一个解释：

MatConvNet中mnist源码解析

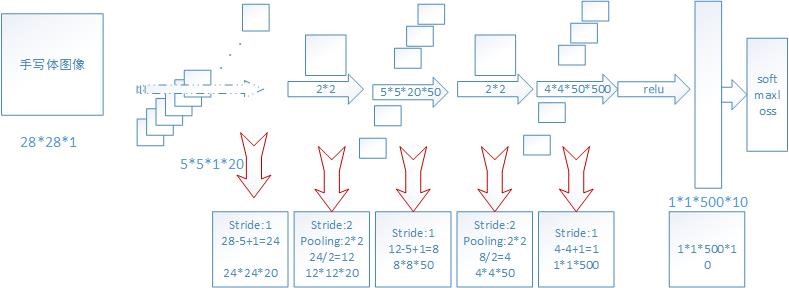

可以自己去看代码，就不解释了。这里假设代码看懂了，那么我抽象出来这个模型结构就像下面这样：
这里写图片描述

可以这个模型的结构依次为：输入-卷积1-pool1-卷积2-pool2-卷积2-relu-卷积4（也可以是全连接层）-sofrmax分类。

根据代码中的结构定义，我们也可以推算出每一层的输出大小（上述图）。

这里需要注意的是，这个网络层的设计大小一定要吻合。比如，经过一系列的卷积pool后，到全连接层时，输入一定要是1*1*X*X，且上一层的map，和下一层的卷积数map一定要一样。比如输入为28*28*1，那么第一个卷积核是5*5*1*20，这个1就是上一层的只有一个图。再往下走卷积为5*5*20*50，这里为什么是20，因为上一层的map有20个。一次类推，计算到最后正好为1*1*500，这样才可以全连接层。如果你自己设计网络，自己计算一下一定要保证后面全连接层时输入为1*1*X*X，否则会训练错误。

Ok，这里说到这，下面在更直观看下网上别人分享的一个网络（当然输入大小错了，中间大小也错了，但是结构类似）

这里写图片描述

好了，模型训练完了，那么怎么测试呢？
这个数据集本身也分了训练集与测试集，下面我们来测试一下测试集的准确率。建一个m脚本，函数如下：


% 导入全体数据
load('D:myselfmatlabmatlab_documentsmatconvnet_testmatconvnetdatamnist-baseline-simplennimdb.mat');
% 挑选出测试集
test_index = find(images.set==3);
% 挑选出样本以及真实类别
test_data = images.data(:,:,:,test_index);
test_label = images.labels(test_index);
%导入模型文件
load('D:myselfmatlabmatlab_documentsmatconvnet_testmatconvnetdatamnist-baseline-simplennnet-epoch-20.mat');

% 将最后一层改为 softmax （原始为softmaxloss，这是训练用）
net.layers{1, end}.type = 'softmax';
% net = vl_simplenn_tidy(net) ;
for i = 1:length(test_label)
    i
    im_ = test_data(:,:,:,i);
    im_ = im_ - images.data_mean;
    res = vl_simplenn(net, im_) ;
    scores = squeeze(gather(res(end).x)) ;
    [bestScore, best] = max(scores) ;
    pre(i) = best;
end
% 计算准确率
accurcy = length(find(pre==test_label))/length(test_label);
disp(['accurcy = ',num2str(accurcy*100),'%']);
