Matlab三维数据区域显示问题

本文章涉及到 三维云图显示、二维曲面插值和区域图形显示三个技术点

一定区域的三维数据，比如

求K =  25456000*(1-4*(z/1000)^2)^(1/2);

K是 d1和d2的应变量，也间接是 x和z的二元函数。

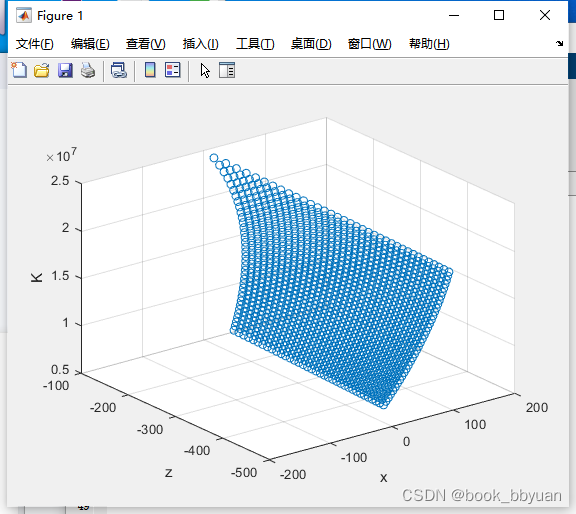

首先我们根据d1和d2的关系，可以打印出来三维散点图，显示如下：

 是一个有范围的空间曲面。

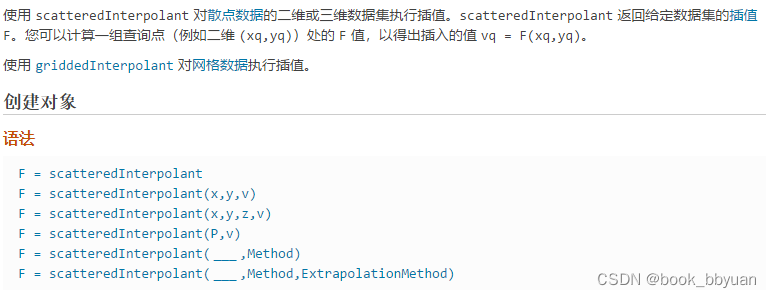

对这个曲面进行拟合，使用 scatteredInterpolant 方法。

 Method 可以是 'nearest'、'linear' 或 'natural'。

需要构造meshgrid

xlin = linspace(min(x), max(x), 200);

ylin = linspace(min(y), max(y), 200);

 F = scatteredInterpolant(x,y,v,'linear') ;

[X,Y] = meshgrid(xlin, ylin);

vq = F(xq,yq) ; %根据拟合出的函数方程F，给定自变量xq,yq，求出对应的高度值vq。

mesh(xq,yq,vq);

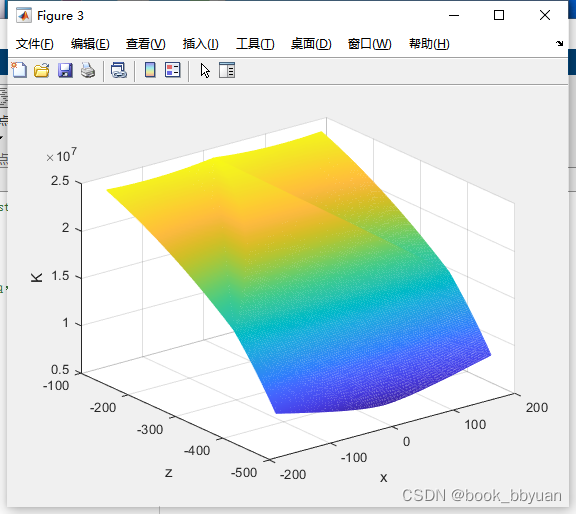

得到拟合的曲面

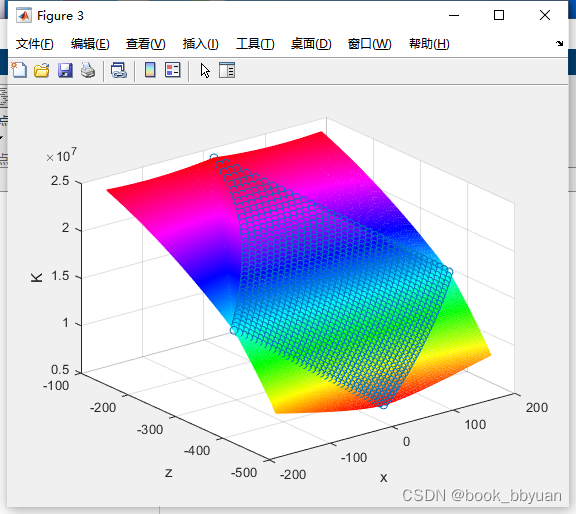

两张图放在一起，且 colormap设置为 hsv

 如果我们只想要交叠部分的mesh显示，该怎么办？

1、需要知道交叠区域的范围

2、把范围之外的数据都设为NaN，mesh surf等直接就不显示了

接下来，怎么找这个区域？

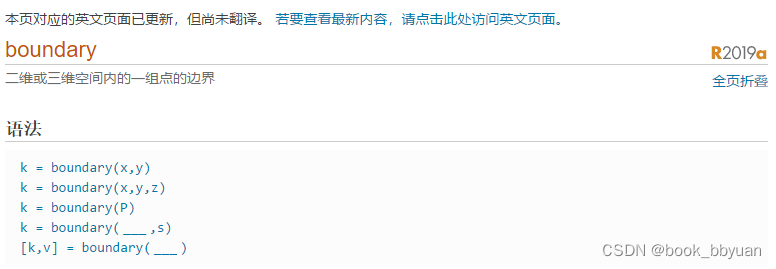

先投影到二维，找到二维封闭曲线的边界

k = boundary(x,y);

outline = [x(k),y(k)];

我们有了 投影区域，还有meshgrid的每个点

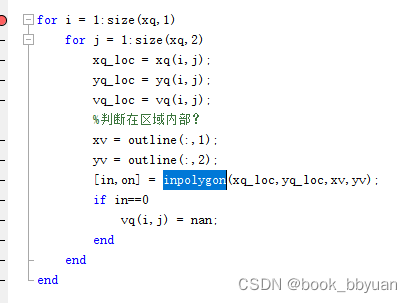

对meshgrid的数据挨个判断，如果 在xy平面的投影点 在区域内，那么保留，否则置为NaN

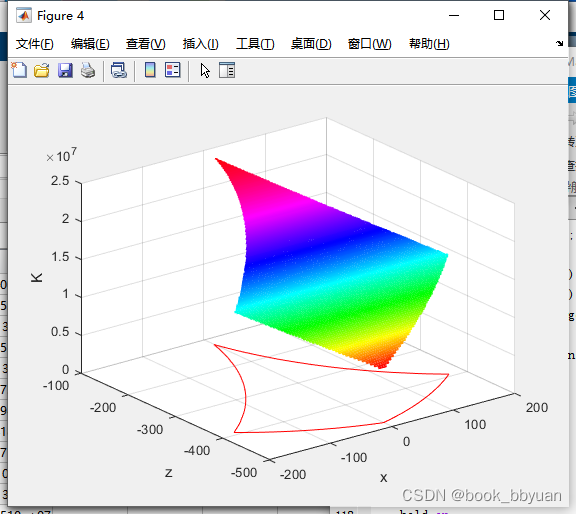

最后
