概述
1、Ethernet帧
以太帧有多种，常用的是Ethernet II。（Cisco 名称为 ARPA ）
| 目标MAC | 源MAC | 类型 | 数据 | FCS |
| 6字节 | 6字节 | 2字节 | 46~1500字节 | 4字节 |
（备注：ISL封装后可达1548字节，802.1Q封装后可达1522字节）
类型 2个字节标识出以太网帧所携带的上层数据类型表示如下：
| IPv4 | 0x0800 |
| ARP | 0x0806 |
| PPPOE | 0x8864 |
| 802.1Q tag | 0x8100 |
| IPv6 | 0x86dd |
| MPLS Label | 0x8847 |

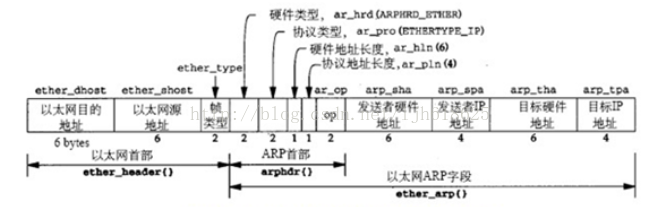

2、ARP（ARP Header的长度为8字节）
（1）、硬件协议：1 表示以太网；
（2）、协议类型：和Ethernet数据帧中类型字段相同
（3）、OP操作字段：
<1 ： ARP请求
<2：ARP应答
<3： RARP请求
<4：RARP应答
3、802.1Q VLAN数据帧（4个字节）
3.1、基于802.1Q的VLAN帧格式
（1）、Type：取值为0x8100,表示此帧的类型为802.1Q tag帧。
（2）、PRI：取值0~7，值越大优先级越高。优先级主要为Qos差分服务提供参考依据（COS）。
（3）、VLAN Identifier（VID）：通常valn 0和vlan 4095预留，vlan 1为缺省vlan，一般用于网管。
3.2 QInQ帧格式
4、MPLS 标签格式
MPLS包头有32Bit：
- 20bit用作标签；
- 3bit exp
- 1bit 的S ，用于标识是否是栈底，标明MPLS的标签可以嵌套
- 8bit的TTL
