一、简介

1.分层

每一层负责不同的功能：
1) 链路层，有时也称作数据链路层或网络接口层，通常包括操作系统中的设备驱动程序和计算机中对应的网络接口卡。它们一起处理与电缆（或其他任何传输媒介）的物理接口细节。
2) 网络层，有时也称作互联网层，处理分组在网络中的活动，例如分组的选路。在T C P / I P协议族中，网络层协议包括 I P协议（网际协议），I C M P协议（I n t e r n e t互联网控制报文协议），以及I G M P协议（I n t e r n e t组管理协议）。
3 ) 运输层主要为两台主机上的应用程序提供端到端的通信。在 T C P / I P协议族中，有两个互不相同的传输协议：T C P（传输控制协议）和U D P（用户数据报协议）。T C P为两台主机提供高可靠性的数据通信。它所做的工作包括把应用程序交给它的数据分成合适的小块交给下面的网络层，确认接收到的分组，设置发送最后确认分组的超时时钟等。由于运输层提供了高可靠性的端到端的通信，因此应用层可以忽略所有这些细节。而另一方面，U D P则为应用层提供一种非常简单的服务。它只是把称作数据报的分组从一台主机发送到另一台主机，但并不保证该数据报能到达另一端。任何必需的可靠性必须由应用层来提供。这两种运输层协议分别在不同的应用程序中有不同的用途，这一点将在后面看到。
4 ) 应用层负责处理特定的应用程序细节。几乎各种不同的 T C P / I P实现都会提供下面这些
通用的应用程序：

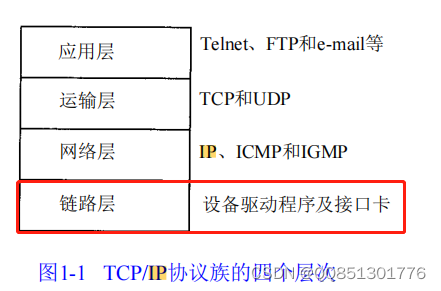

图1-1 TCP/IP协议族的四个层次
应用层
运输层
网络层
链路层设备驱动程序及接口卡
Telnet、FTP和e-mail等
TCP和UDP
IP、ICMP和IGMP
bbs.theithome.com
• Telnet 远程登录。
• FTP 文件传输协议。
• SMTP 简单邮件传送协议。
• SNMP 简单网络管理协议。

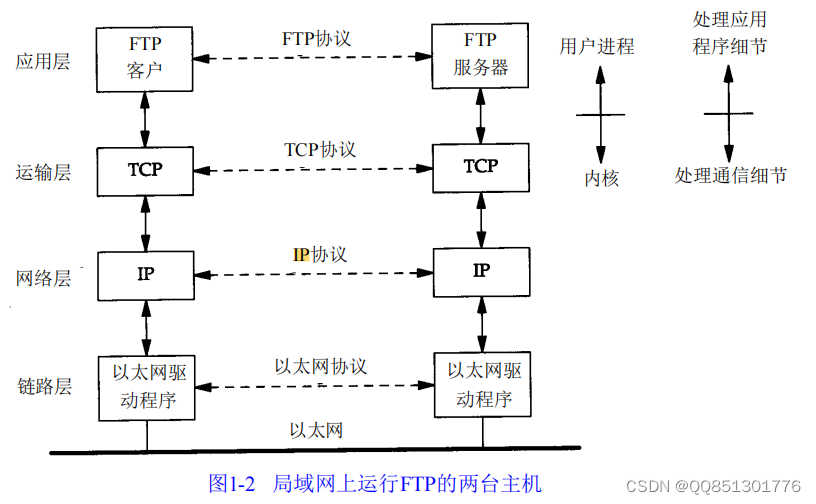

另外还有许多其他应用，在后面章节中将介绍其中的一部分。假设在一个局域网（ L A N）如以太网中有两台主机，二者都运行 F T P协议，图1 - 2列出了该过程所涉及到的所有协议。

二、链路层

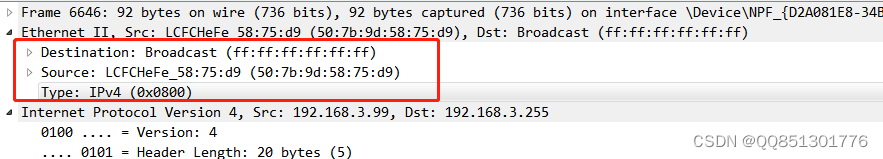

1.以太网封装格式

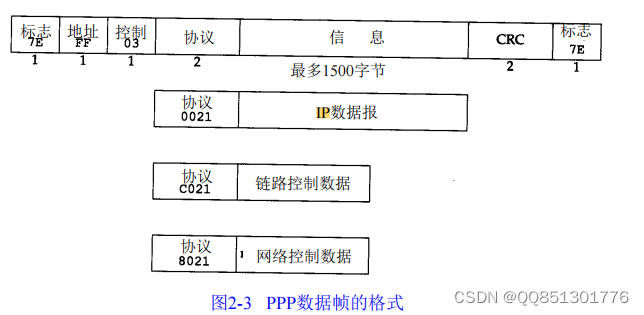

2.PPP数据封装格式

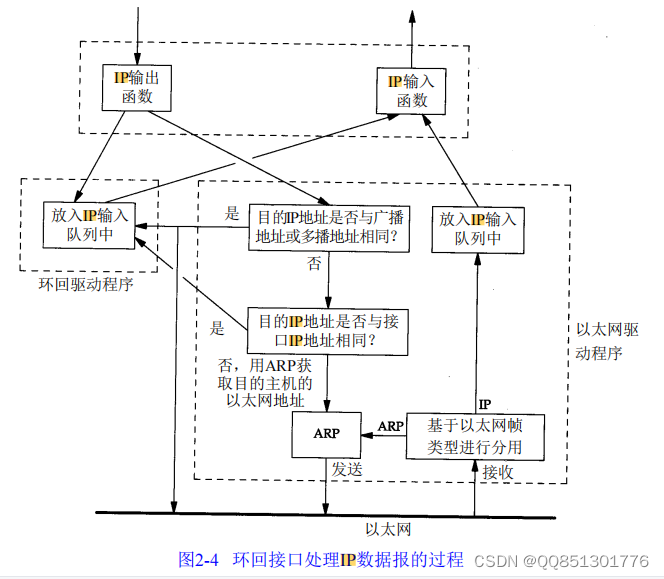

3.环回接口

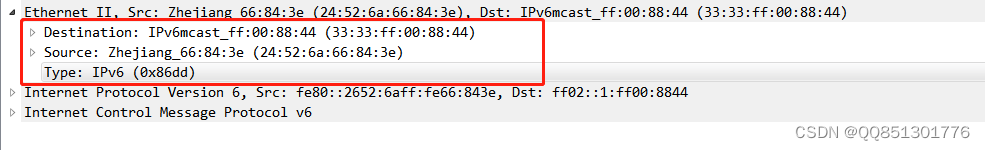

4.报文示类

二、MTU

1.最大传输单元MTU

以太网和8 0 2 . 3对数据帧的长度都有一个限制，其最大值分别是1 5 0 0和1 4 9 2字节。链路层的这个特性称作M T U，最大传输单元。不同类型的网络大多数都有一个上限。如果 I P层有一个数据报要传，而且数据的长度比链路层的 M T U还大，那么 I P层就需要进行分片（ f r a g m e n t a t i o n），把数据报分成若干片，这样每一片都小于 M T U。我们将在11 . 5节讨论I P分片的过程。图2 - 5列出了一些典型的 M T U值，它们摘自RFC 1191[Mogul and Deering 1990]。点到点的链路层（如S L I P和P P P）的M T U并非指的是网络媒体的物理特性。相反，它是一个逻辑限制，目的是为交互使用提供足够快的响应时间。

2.路径MTU

当在同一个网络上的两台主机互相进行通信时，该网络的 M T U是非常重要的。但是如果两台主机之间的通信要通过多个网络，那么每个网络的链路层就可能有不同的 M T U。重要的不是两台主机所在网络的 M T U的值，重要的是两台通信主机路径中的最小 M T U。它被称作路径M T U。
两台主机之间的路径 M T U不一定是个常数。它取决于当时所选择的路由。而选路不一定是对称的（从A到B的路由可能与从B到A的路由不同），因此路径M T U在两个方向上不一定是一致的。
