1.算法概述

2.仿真效果预览

3.MATLAB/FPGA部分代码预览

4.完整MATLAB/FPGA程序


1.算法概述

      GPS卫星发送的信号一般由3个分量组成:载波、伪码和导航电文,其中伪码和导航电文采用BPSK技术去调制载波。GPS使用的两个L波段两种载频:

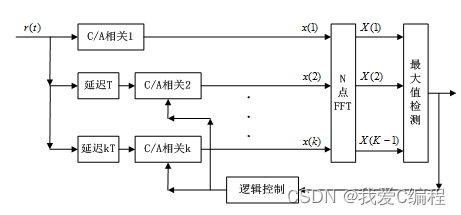

       为了跟踪GPS信号,首先要捕获到GPS信号。将捕获到的GPS信号的数据传递给跟踪过程,再通过跟踪过程便可得到卫星的导航电文。传统的GPS捕获方法有:串行搜索捕获、滑动相关法、循环相关法、PMF算法。 采用分段FFT的方法进行运算,算法基本结构如图1所示。

       这里分段数目为K,那么每个相关器的相关时间为TCA/K。每个相关器处理的C/A码长度为,然后再对处理后的数据进行FFT变换。由于每个FFT对应的点数仅仅为原来的,故其硬件资源较直接的并行FFT算法要节约。

       当接收机处于遮挡比较严重的环境如隧道,高楼林立的市区 GPS信号将变得非常微弱。根据经验,这种情况下,GPS信号的载噪比一般只有44dBhz,甚至更低。在这种情况下,获得的信号频谱非常差,甚至难以搜索到其峰值,因此,我们在检测信号最大值的时候,需要通过如下的运算,这里我们仍假设将信号分为K段进行FFT变化。

        然后对得到的结果取模。当获得超过门限的峰值,则说明此时信号已经捕获,就得到对码相位和多普勒频移估计值,这样做的有点是可以获得峰值更为明显的谱线。

2.仿真效果预览

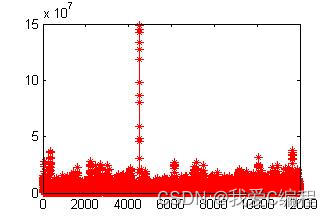

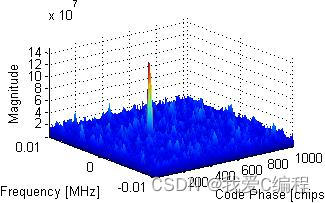

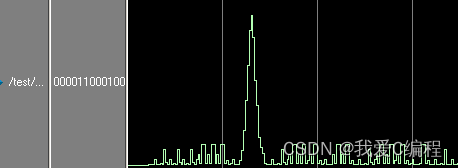

matlab2022a,ise10.1仿真

3.MATLAB/FPGA部分代码预览

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
`timescale 1ns / 1ps module tops( i_clk, i_rst, o_CA, o_sin, o_cos, o_ca_cos, o_ca_som, o_sum1, o_sum2, o_ca_cos2, o_ca_som2, fft_in1, fft_in2, fft_out1, fft_out2 ); input i_clk; input i_rst; output signed[1:0] o_CA; output signed[7:0] o_sin; output signed[7:0] o_cos; output signed[9:0] o_ca_cos; output signed[9:0] o_ca_som; output signed[13:0]o_sum1; output signed[13:0]o_sum2; output signed[9:0] o_ca_cos2; output signed[9:0] o_ca_som2; output signed[23:0]fft_in1; output signed[23:0]fft_in2; output signed[27:0]fft_out1; output signed[27:0]fft_out2; CA_carrier_module CA_carrier_module_u( .i_clk (i_clk), .i_rst (i_rst), .o_CA (), .o_sin (), .o_cos (), .o_ca_cos (o_ca_cos), .o_ca_sin (o_ca_sin) ); wire signed[13:0]o_sum1; wire signed[13:0]o_sum2; delay_1ms delay_1ms_u1( .i_clk (i_clk), .i_rst (i_rst), .i_data (o_ca_cos), .o_data1 (), .o_data2 (), .o_data3 (), .o_data4 (), .o_data5 (), .o_data6 (), .o_data7 (), .o_data8 (), .o_data9 (), .o_data10 (), .o_sum (o_sum1) ); delay_1ms delay_1ms_u2( .i_clk (i_clk), .i_rst (i_rst), .i_data (o_ca_sin), .o_data1 (), .o_data2 (), .o_data3 (), .o_data4 (), .o_data5 (), .o_data6 (), .o_data7 (), .o_data8 (), .o_data9 (), .o_data10 (), .o_sum (o_sum2) ); reg[1:0]cnt1 = 2'b00; wire clk2; always @(posedge i_clk or posedge i_rst) begin if(i_rst) cnt1 <= 2'b00; else begin cnt1 <= cnt1 + 1'b1; end end assign clk2 = cnt1[1]; CA_gen CA_gen_u( .i_clk (clk2), .i_rst (i_rst), .o_CA (o_CA) ); ncos ncos_u( .reg_select (1'b0), .clk (i_clk), .we (1'b1), .data (26'd16777216), .sine (o_sin), .cosine (o_cos) ); multer multer_u1( .clk (i_clk), .a (o_cos), .b (o_CA), .p (o_ca_cos2) ); multer multer_u2( .clk (i_clk), .a (o_sin), .b (o_CA), .p (o_ca_sin2) ); wire [23:0]fft_in1; wire [23:0]fft_in2; multer2 multer2_u1( .clk (i_clk), .a (o_sum1), .b (o_ca_cos2), .p (fft_in1) ); multer2 multer2_u2( .clk (i_clk), .a (o_sum2), .b (o_ca_sin2), .p (fft_in2) ); //==============fft========================== ffts ffts_u1( .sclr (i_rst), .fd_in (1'b1), .fd_out (), .forward (1'b1),//1;fft;0:ifft .clk (i_clk), .rffd (), .data_valid (), .dout (fft_out1), .din (fft_in1), .size (6'd31) ); ffts ffts_u2( .sclr (i_rst), .fd_in (1'b1), .fd_out (), .forward (1'b1),//1;fft;0:ifft .clk (i_clk), .rffd (), .data_valid (), .dout (fft_out2), .din (fft_in2), .size (6'd31) ); wire signed[13:0]omax1; wire [9:0]index; reg signed[13:0]o_power_average=14'd550; reg signed[22:0]r_power_average=23'd281600; always @(posedge i_clk or posedge i_rst) begin if(i_rst) begin o_power_average <= 14'd550; r_power_average <= 23'd281600; end else begin if(omax1[13] == 1'b1 | omax1==14'd0) o_power_average <= 14'd550; else begin r_power_average <= 172*omax1; o_power_average <= r_power_average[22:9]; end end end find_max find_max_u( .clk (i_clk), .rst (i_rst), //同步复位 .idata (o_fadd), .iTh1 (o_power_average), .omax1 (omax1), .oindex1(index), .omax2 (), .oindex2(), .omax3 (), .oindex3(), .oen (), .oen1 (), .start () ); endmodule 01_026_m

4.完整MATLAB/FPGA程序
