Direct2D教程（一）Direct2D已经来了，谁是GDI的终结者？什么是Direct2D运行需求D2D的架构可视效果可交互性期待

什么是Direct2D

一言以蔽之，就是Windows 7平台上的一个2D图形API，可以提供高性能，高质量的2D渲染。大多数人对Direct2D可能都比较陌生，以至于我之前在论坛上提到这个词的时候,有人竟然说你是不是写错了?可能大家比较熟悉的是Direct3D，因为D3D已经是当前游戏界的主流应用。在过去，3D世界是OpenGL与DirectX二分天下,但是由于OpenGL发展十分滞后，而且没有一个像微软这样强大的后台支柱，所以逐渐被DirectX所超越。回过头来说2D，过去Windows上的2D程序还主要基于GDI和GDI+，遗憾的是这两者都是软件实现，而Direct2D则不同，它基于Direct3D，所以能够使用硬件加速功能，能更大程度的发挥硬件特性，创建高性能，高质量的2D图形，这些图形包括几何图形，如矩形，椭圆等。还有位图，文本。而且更方便的是，Direct2D与GDI，GDI+和D3D都是可以交互的。

运行需求

要开发和使用Direct2D程序，系统必须是Windows 7，Windows Vista SP2， Windows Server 2008 R2或者Windows Server 2008 SP2，这样的系统需求无疑会稍稍阻碍Direct2D前进的步伐，虽然Vista和Windows 7已经推出有一段时间了，但是不可否认的是，仍然有很多人在使用XP系统。甚至是Win2K。但是新技术的普及是不可阻碍的，相信不久的将来，Direct2D将会成为2D图形世界的主流。

D2D的架构

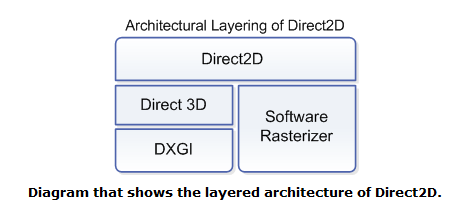

Direct2D是基于Direct3D 10.1 API构建的，这意味着Direct2D可以使用硬件加速，下图是Direct2D与Direct3D的一个关系图

由上图可以看出，Direct2D还自带了一个软件实现（Software rasterizer），这是因为如果显卡不支持硬件加速，那么Direct2D可以使用软件方式渲染，即使这样，效果还是要优于GDI的。上图中在Direct3D下面还有一个层叫DXGI，其全称是：DirectX Graphics Infrastructure，DXGI从Direct3D 10中才开始存在，主要是为了将一些与3D图形无关的工作从原本的runtime中分离处理，这些工作多是一些底层的操作，比如枚举设备，显示帧缓冲，gamma控制，管理全屏等，在Direct3D 10以前的版本中，这些操作全部集成到了Direct3D的API中，现在分离处理单独成为一个component，就是DXGI。

可视效果

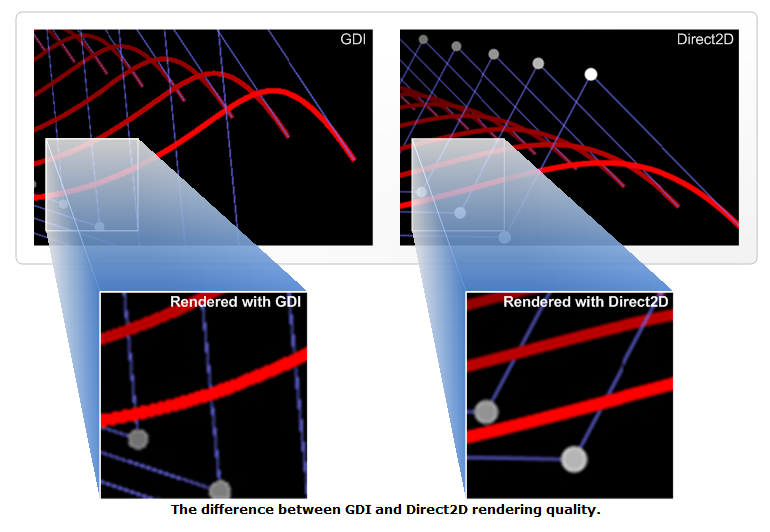

使用Direct2D可以获得比GDI更加优秀的可视效果，Direct2D支持基于图元的抗锯齿效果，而且完全支持透明和Alpha混合。下图是GDI和Direct2D的一个比较，大家可以看一下，Direct2D的细腻程度可见一斑。

可交互性

Direct2D与Direct3D,GDI,GDI+都有着良好的交互性，因为他们都支持表面级别的操作，这里的表面在Direct3D中就是surface，而在GDI中则相当于DC（Device Context）。此外Direct2D还能很好的支持DirectWrite，DirectWrite也是DirectX中一个新的Feature，主要用来做文本的绘制。下图是这几者指间的关系

期待

虽然Direct2D有着明显的优势，但是想取代GDI仍然非短时间可以达到，为了保持向后兼容，微软在短时间内绝不会放弃GDI。如今Direct2D出世已经有一段时间了，GDI还有多少时间？对于Windows平台上的图形世界，DirectX一统江湖的日子还有多远？我们拭目以待！
