概述
本篇主要描述：广州慧斯佳智能科技有限公司自主研发的一款超低功耗，非接触式NFC刷卡模组HSJ560DL的基本参数、使用方法、功耗检测展示等
-
功耗演示
-

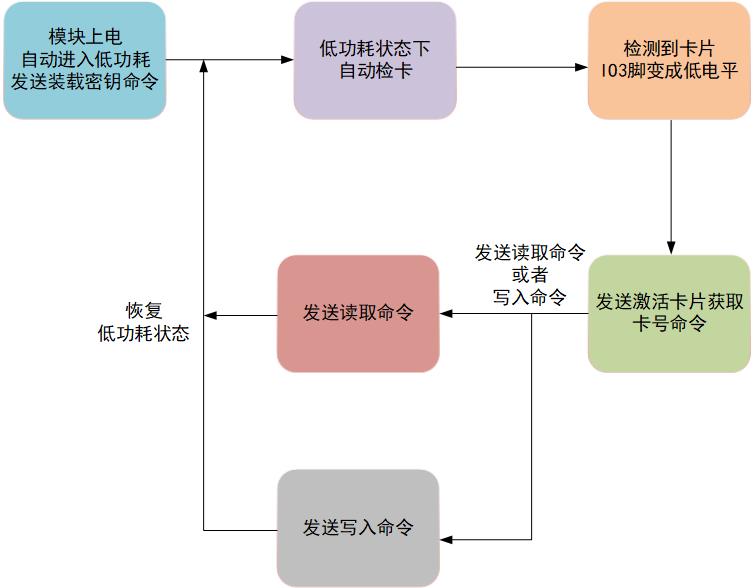

使用流程
-

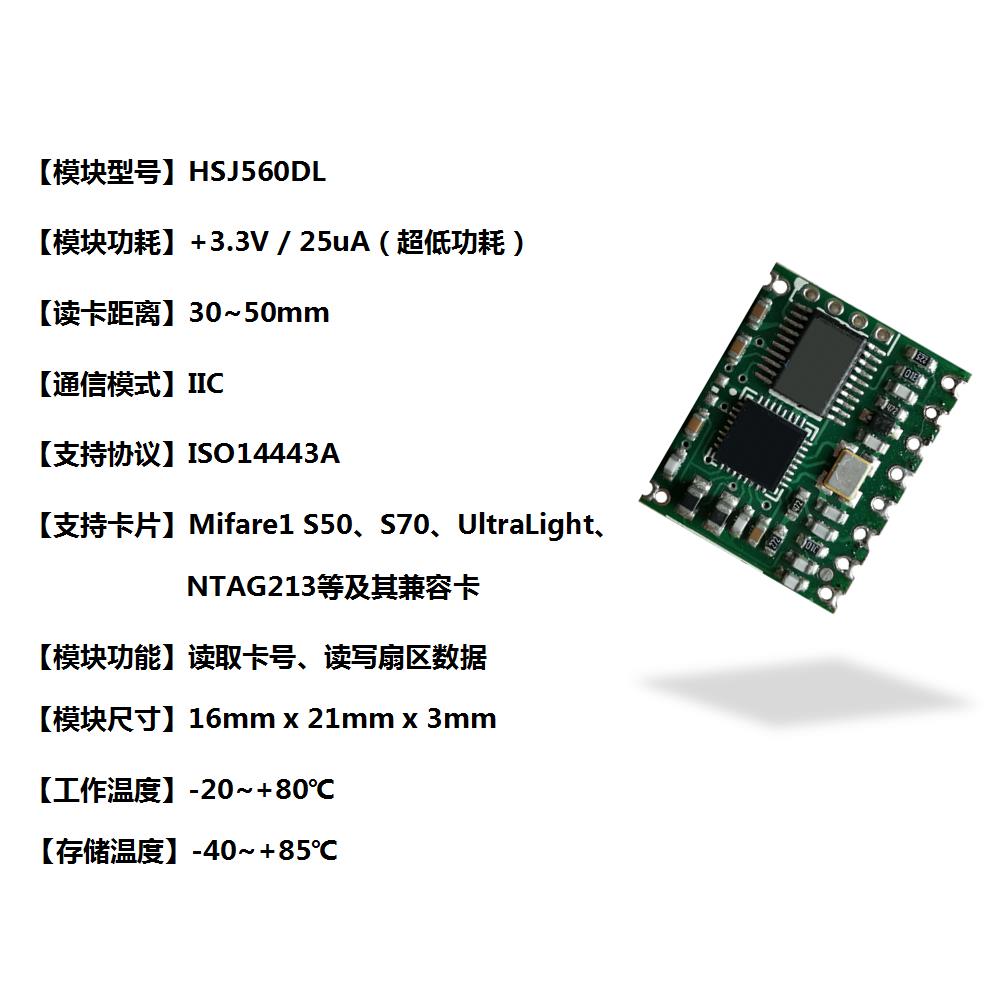

基本参数
-

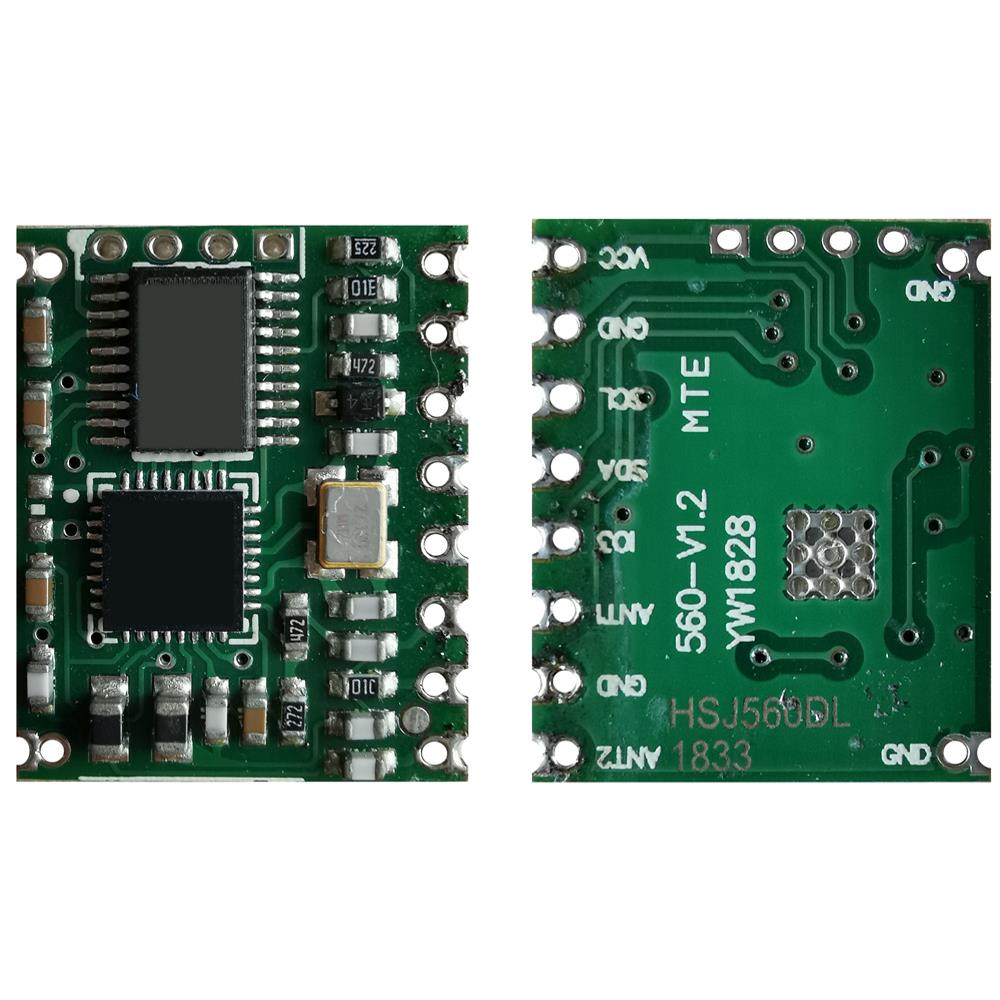

产品展示
-

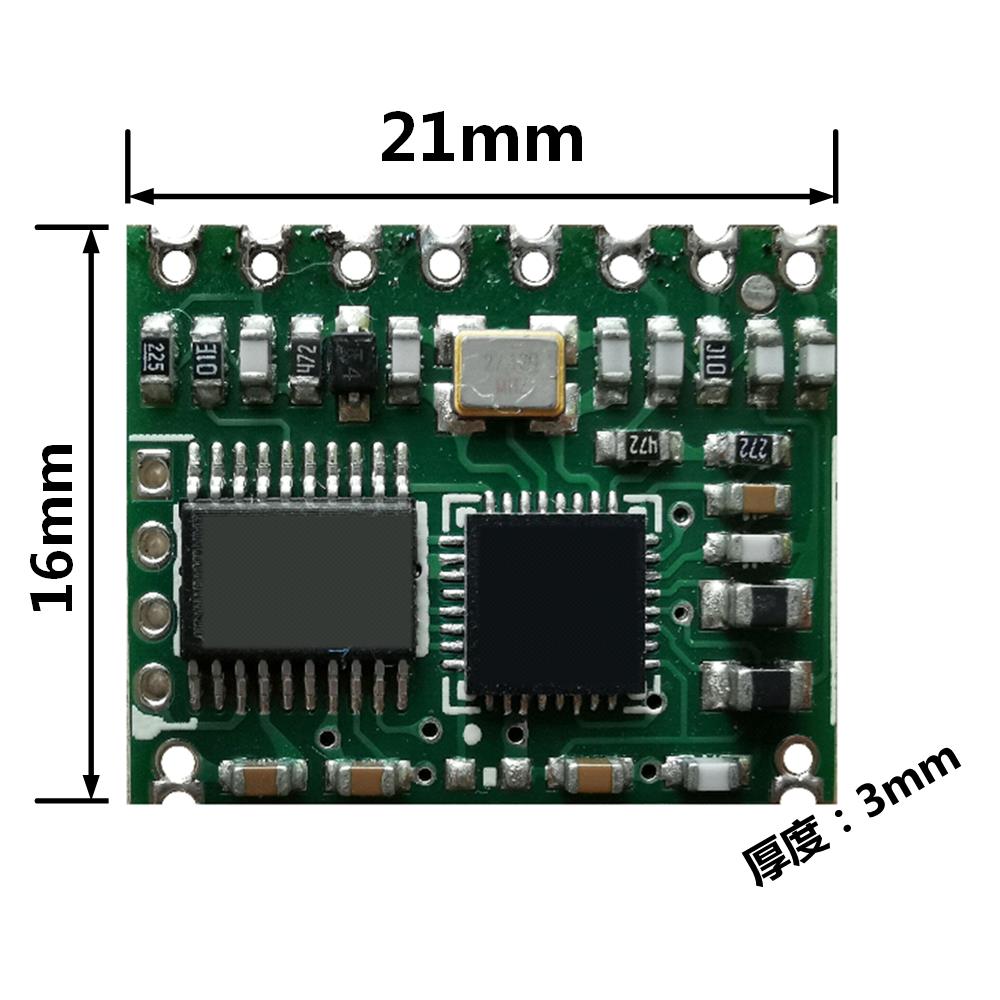

模块尺寸
-

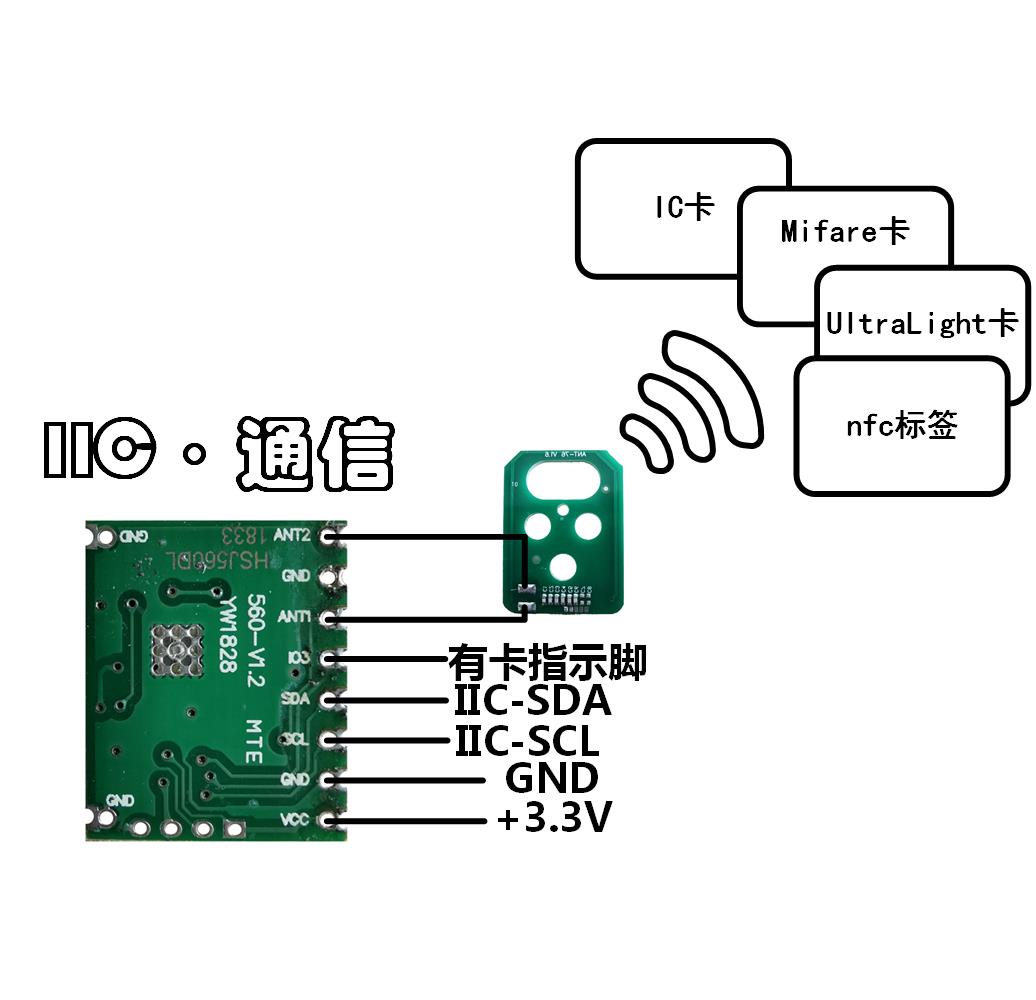

模块接线
-
通信数据帧格式说明
模块与用户 MCU 之间的数据通信，以一帧为单位进行，格式及说明如下表所示
|
帧长
FrameLen
|
包号
/
命令类型
SEQNR
|
命令
/
状态
CMD/Status
|
数据长度
Length
|
数据
Data
|
校验和
BCC
|
帧结束符
ETX
|
| 1-byte | 1-byte | 1-byte | 1-byte | Length-byte | 1-byte | 1-byte |
| 字段 | 长度 | 说明 |
| FrameLen | 1-byte |
数据帧的长度，包括其本身，包括帧结束符
ETX
|
| SEQNR | 1-byte |
数据帧包序号，从
0
到
255
循环。可以用来作为通信间的错误
检查，从机（模块）接收到主机发来的信息，在应答信息中发
出一个同样的
SEQ
信息，主机可以通过此信息检查是否发生
的“包丢失”的错误。第一个包的
SEQ
可为任意值。
|
| CMD/Status | 1-byte |
用户MCU——》模块：命令
Command
模块——》用户MCU：状态
Status
|
| Length | 1-byte |
该帧所带数据信息长度
若模块返回状态不为 0x00
，则
Length=0
|
| Data | Length-byte |
数据信息
,
长度等于
Length
|
| BCC | 1-byte |
从 FrameLen 开始到数据（DATA）的最后一字节异或和
|
| ETX | 1-byte |
ETX=0x03
，是一个帧的结束标志
|
|
无论何时，若接收方在
20ms
内没有接收到一个字节，表示下一接收的字节为一帧数据。数据帧开始字节，即帧长数据。即每发送一条命令，字节间的最大间隔不能超过 20ms
|
|
完整一帧数据的结束一定是
ETX
，但接收到
0x03
则不一定是帧结束。帧长必须不小于
6
字节。最大不能超过 31
字节，且帧长必须等于数据长度加
6
|
|
BCC
计算必须正确
|
|
如果采用模拟
I2C
，如果不判断
SCL
是否冲突，建议向模块发送命令时，每次发送一个字节。延时
20us 以上再发送下一字节
|
|
如果向模块发送命令没有应答或者出错，应该重复发送
|
-
命令说明
-
装载密钥
| 用户MCU 发送--》模块 | |||||||||
| FrameLen 帧长 | SEQNR 包号 | CMD 命令码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x0C | 0xXX | 0x45 | 0x06 | KeyData | 0xXX | 0x03 | |||
| KeyData：装载到模块内部密钥区的数据，长度为6个字节 | |||||||||
| 模块 回复--》用户MCU | |||||||||
| FrameLen 帧长 | SEQNR 包号 | Status 状态码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x06 | 0xXX | 0x00 | 0x00 | - | 0xXX | 0x03 | |||
| Status：状态码0x00 -- 命令执行成功 | |||||||||
| 通信示例：将6字节0xFF密钥数据装载到模块内部密钥区 | |||||||||
| 用户MCU 发送：0C 00 45 06 FF FF FF FF FF FF 4F 03 | |||||||||
| 模块 回复：06 00 00 00 06 03 |
-
激活卡号获取卡号
功能描述：激活卡片获取卡号数据
| 用户MCU 发送--》模块 | |||||||||
| FrameLen 帧长 | SEQNR 包号 | CMD 命令码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x06 | 0xXX | 0x4D | 0x00 | - | 0xXX | 0x03 | |||
| 模块 回复--》用户MCU | |||||||||
| FrameLen 帧长 | SEQNR 包号 | Status 状态码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0xXX | 0xXX | 0x00 |
0x06
或 0x09
|
CardType+
CardIDLength+
CardID
| 0xXX | 0x03 | |||
| Status：状态码0x00 -- 读取卡号成功 CardType：卡片类型 0x00 - Mifare1 S50 0x01 - UltraLight / NTAG213 CardIDLength：卡号数据长度 Mifare1 S50卡卡号长度为4字节 UltraLight / NTAG213标签卡号长度为7字节 CardID：卡号数据 | |||||||||
| 通信示例：读取卡号为C0 97 8D 7C的Mifare1S50卡号 | |||||||||
| 用户MCU 发送：06 00 4D 00 4B 03 | |||||||||
| 模块 回复：0C 00 00 06 00 04 C0 97 8D 7C A8 03 |
| 通信示例：读取卡号为04 DC 94 22 E9 4C 80的UltraLight 标签卡号 | |||||||||
| 用户MCU 发送：06 00 4D 00 4B 03 | |||||||||
| 模块 回复：0F 00 00 09 01 07 04 DC 94 22 E9 4C 80 4B 03 |
-
读取数据
功能描述：密钥验证通过，读取Mifare1S50卡内部扇区数据块数据
| 用户MCU 发送--》模块 | |||||||||
| FrameLen 帧长 | SEQNR 包号 | CMD 命令码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x08 | 0xXX | 0x51 | 0x02 | KeyType+Block | 0xXX | 0x03 | |||
| KeyType：验证密钥类型 0x60 - A密钥验证； 0x61 - B密钥验证 Block：数据块编号 Mifare1S50：0-63；Mifare1S50：0-255 | |||||||||
| 模块 回复--》用户MCU | |||||||||
| FrameLen 帧长 | SEQNR 包号 | Status 状态码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x16 | 0xXX | 0x00 |
0x10
| Block-Data | 0xXX | 0x03 | |||
| Status：状态码0x00 -- 读取数据成功 Block-Data：读取到的数据块数据，共16个字节 | |||||||||
| 通信示例：验证卡片内部0扇区中的A密钥；读取数据块1中的16字节0xAA | |||||||||
| 用户MCU 发送：08 00 51 02 60 01 3A 03 | |||||||||
| 模块 回复：16 00 00 10 AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA 06 03 |
-
写入数据
功能描述：密钥验证通过，对Mifare1S50卡内部扇区数据块写入数据
| 用户MCU 发送--》模块 | |||||||||
| FrameLen 帧长 | SEQNR 包号 | CMD 命令码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x18 | 0xXX | 0x50 | 0x12 | KeyType+Block+ Write-Bolck-Data | 0xXX | 0x03 | |||
| KeyType：验证密钥类型 0x60 - A密钥验证； 0x61 - B密钥验证 Block：数据块编号 Mifare1S50：0-63；Mifare1S50：0-255； Write-Bolck-Data：写入数据块的数据，共16字节 | |||||||||
| 模块 回复--》用户MCU | |||||||||
| FrameLen 帧长 | SEQNR 包号 | Status 状态码 | Length 应用数据长度 | Data 应用数据 | BCC 校验码 | ETX 结束符 | |||
| 0x06 | 0xXX | 0x00 | 0x00 | - | 0xXX | 0x03 | |||
| Status：状态码0x00 -- 写入数据成功 | |||||||||
| 通信示例：验证卡片内部0扇区中的A密钥；对数据块1中写入16字节0xAA | |||||||||
| 用户MCU 发送：18 00 50 12 60 01 AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA 3B 03 | |||||||||
| 模块 回复：06 00 00 00 06 03 |
