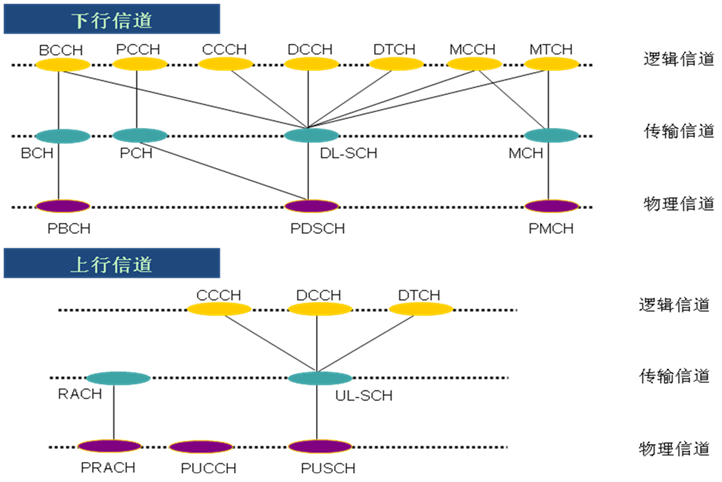

Lte中上下行信道的映射图



信道：通信的通道，是信号传输的媒介



上行信道：从UE到eNB的信道

下行信道：从eNB到UE的信道



逻辑信道：按照所传送的信息分类的信道。由承载的信息类型定义，分为CCH和TCH （控制信道和传输信道）

物理信道：实际的物理介质组成的信道,也是物理电路或无线等,是个物理概念

传输信道：传输通信的通道,是一个逻辑虚拟概念,它必须附加在物理信道上



BCCH	Broadcast control channel	广播控制信道	用于eNB向UE广播公用信息
PCCH	Physical control channel	物理控制信道	传送寻呼消息
CCCH	Common control channel	公共控制信道	呼叫接续阶段，传输链路连接所需要的控制信息
DCCH	Dedicated control channel	专用控制信道	呼叫持续接单和在通信过程中，传输必需的控制信息
DTCH	Dedicated traffic channel	专用业务信道	用于传输来去于网络和终端之间的用户数据
MCCH	multicast control channel	多播控制信道	用于传输请求接收MTCH信息的控制信息
MTCH	multicast traffic channel	多播业务信道	用于发送下行的MBMS业务
BCH	Broadcast channel	广播信道	用于传输bcch逻辑信道上的信息
PCH	Paging Channel	寻呼信道	用于传输Pcch逻辑信道上的信息
DL-SCH	Downlink Shared Channel	下行共享信道	用于在lte中传输下行数据的传输信道
MCH	multicast channel	多播信道	用于支持MBMS
PBCH	Physical control channel	物理广播信道	用于承载传输信道bch的数据
PDSCH	Physical Downlink shared channel	物理下行共享信道	用于承载传输信道pch、dl-sch的数据
PMCH	Physical Multicast channel	物理多播信道	用于承载传输信道Mch的数据
RACH	Random Access Channel	随机接入信道	用于寻呼应答和UE主叫登录的接入
UL-SCH	uplink shared channel	上行共享信道	和DL-sch对应的上行信道
PRACH	Physical random access channel	物理随机接入信道	用于承载子传输信道rach的数据
PUCCH	Physical uplink control channel	物理上行控制信道
PUSCH	Physical uplink shared channel	物理上行共享信道	用于承载传输信道ul-sch的数据
