实现Simulink与DSP 28335之间的SCI通信,实现数据实时交互,可通过Simulink对28335进行收发数据。

两个Simulink文件:
① 自动代码生成文件
② 上位机文件(进行收发数据)


1、文件模型建立

1.1 自动代码文件

建立如图1文件,Simulink配置参考 《Simulink嵌入式自动代码DSP F28335(1)环境配置》

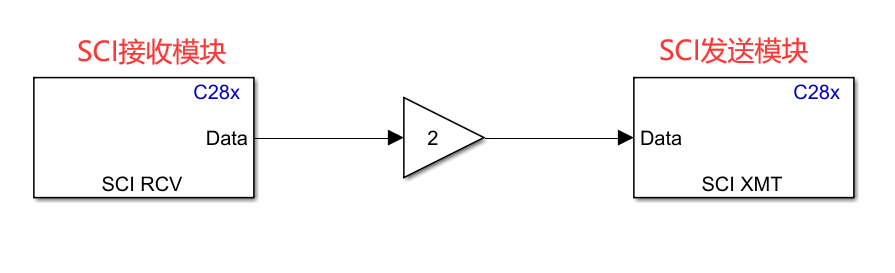

从图中可以看出,dsp芯片将接收到的数据×2后再发送出去
在这里插入图片描述

图一

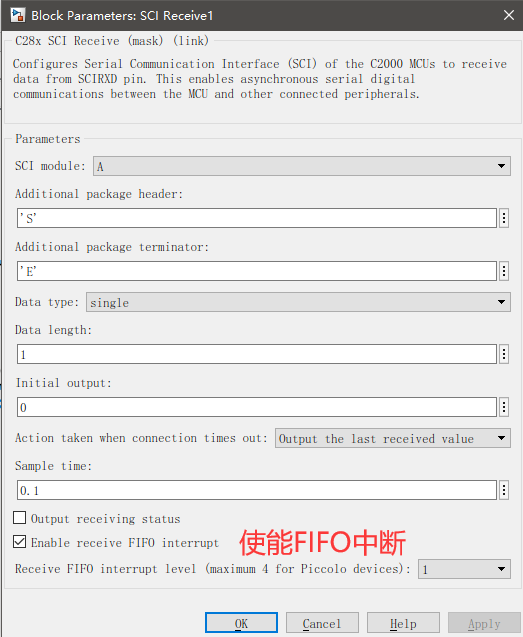

①SCI接收模块
使用SCI-A
在这里插入图片描述

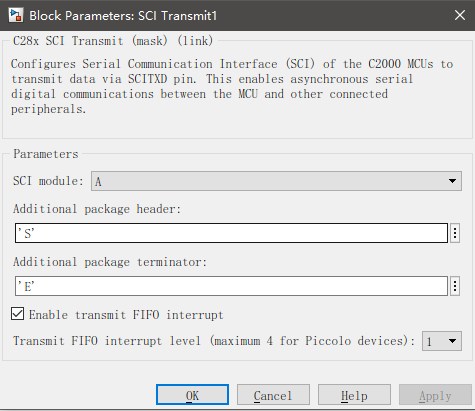

②SCI发送模块
在这里插入图片描述

1.2 上位机文件Host

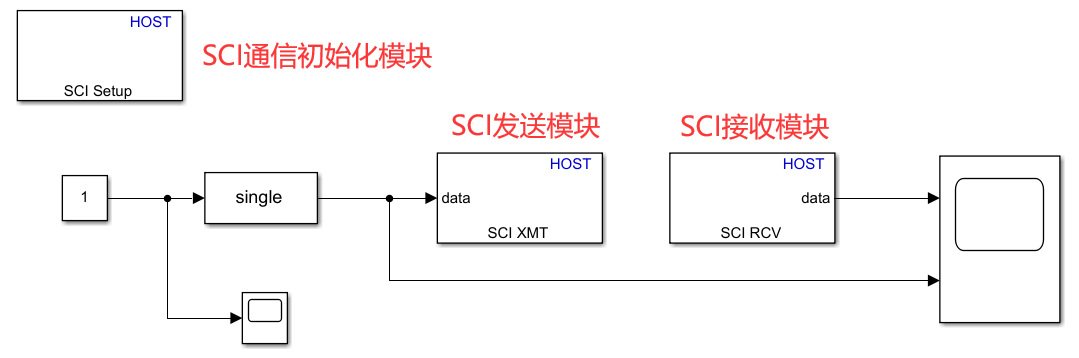

如图2所示,通信逻辑:上位机将数据发送给DSP芯片,芯片运算处理后返回传给上位机,数据通过scope显示。
在这里插入图片描述

图二

① SCI Setup
设置波特率及通信模式,波特率默认115200,并确定所使用的COM口
在这里插入图片描述
② SCI 发送模块

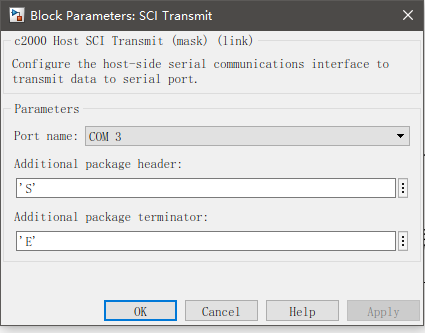

确定COM口以及开始结束标志
在这里插入图片描述
③SCI接收模块
在这里插入图片描述

2、环境配置

2.1 Simulink配置

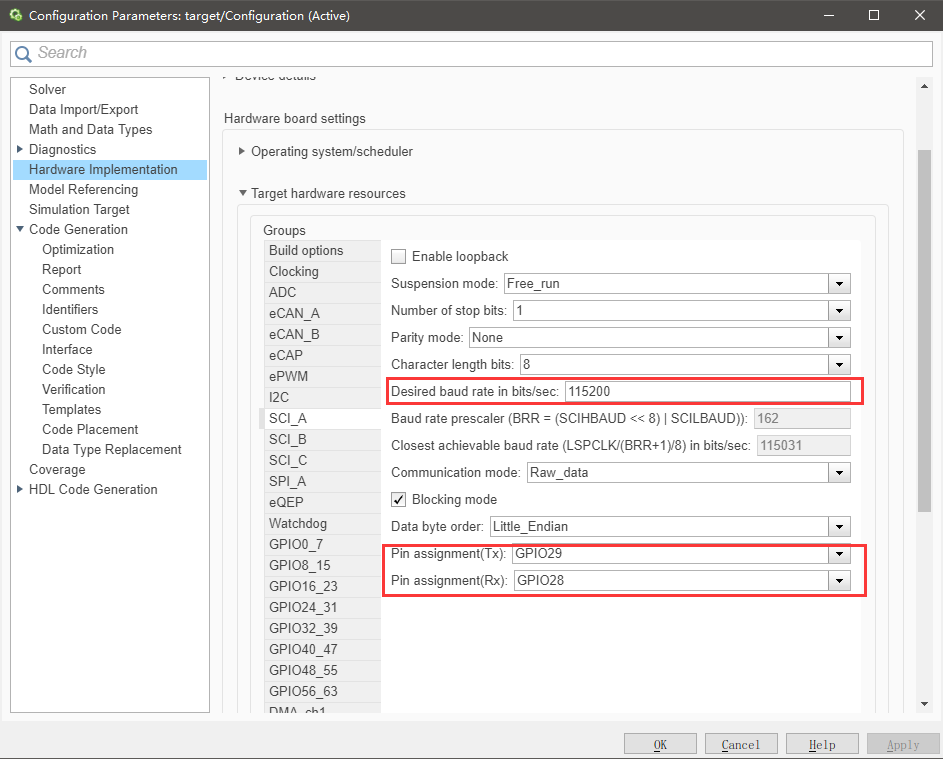

配置自动代码文件的SCI_A,确定波特率和自己开发板所使用的引脚。
在这里插入图片描述

2.2 电脑端口配置

在这里插入图片描述

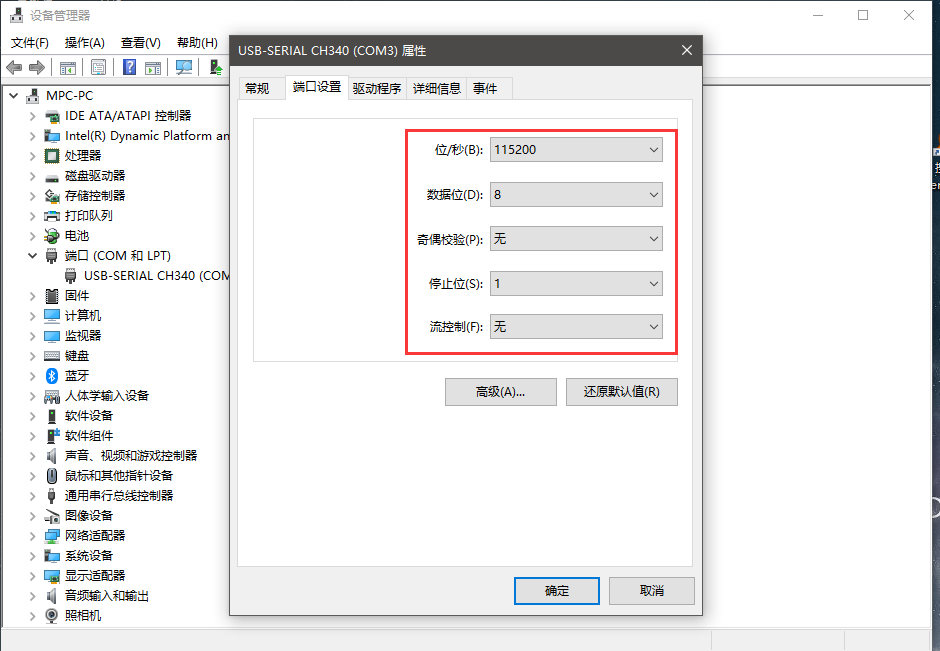

设备管理器——端口右键属性
确定波特率,数据位等,和Simulink设置一致
在这里插入图片描述

3、实验结果

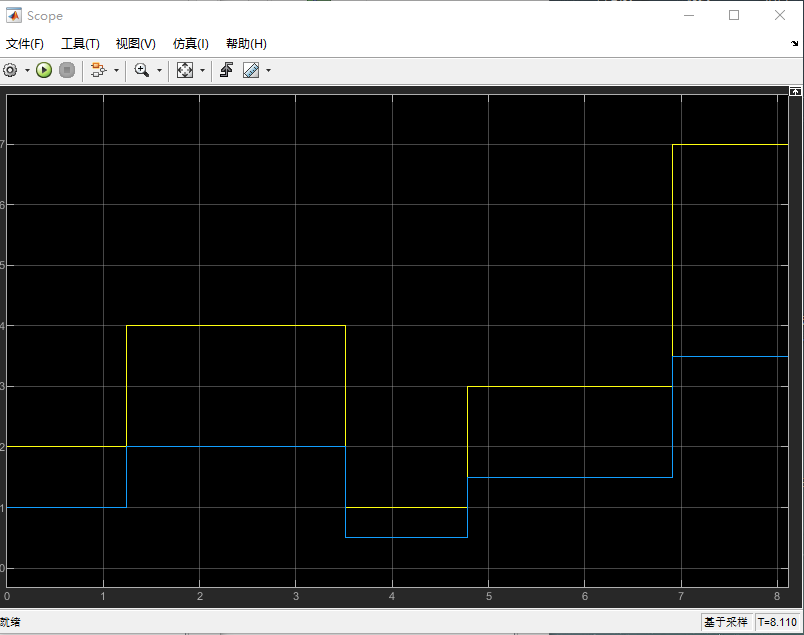

通过更改发送端数据,接收的数据也在实时改变
在这里插入图片描述
给定信号为斜坡信号
在这里插入图片描述

给定信号为正弦信号
在这里插入图片描述

在这里插入图片描述
