概述

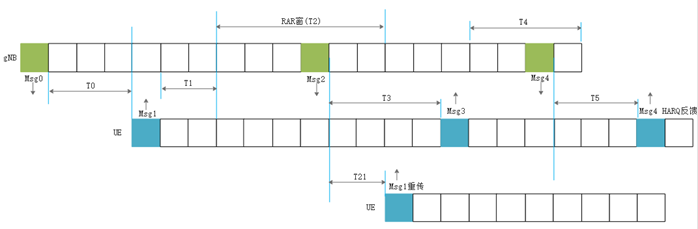

       在随机接入过程的4个步骤过程中,其每一个步骤之间都有着严格的时序,例如:UE发送Msg1,应该在有效时间内收到gNB下发的Msg2。如果在协议所规定的时间内没有收到相应的消息,则会进行失败的处理,相反,则进行成功的处理。RA时序如图21.10所示,图中参数含义由表21.2所示。



                                                                                     图21.10 RA时序示意图

                                                                                              表21.2 RA时序参数

编号

时间间隔

定义

备注

0

T0

对于CFRA,PDCCH order接收和Msg1发送的最小间隔

NT,2 + ΔBWPSwitching +ΔDelay(详细见下文)

1

T1

Msg1发送所在的PRACH occasion最后一个符号结束与RAR窗起始(RAR的CORESET的起始位置)的最小时间间隔

至少间隔一个符号(符号长度等于Type1-PDCCH搜索空间的子载波间隔的一个符号长度)

2

T2

RAR窗长

参数ra-ResponseWindow指示

3

T21

UE接收到Msg2到发送新的Msg1之间的最小间隔

NT,1 + 0.75

4

T3

UE接收到Msg2到发送Msg3之间的最小时间间隔

NT,1 + NT,2 + 0.5

5

T4

Msg4接收窗

ra-ContentionResolutionTimer指示

6

T5

UE接收到Msg4到HARQ-ACK反馈的最小时间间隔

NT,1 + 0.5

                 注:参考38.213的第8章

       其中表21.2中参数解释如下:

       1) ΔBWPSwitching:如果激活UL BWP没有改变,则该值为0,否则根据表21.3进行赋值;

                                                             表21.3: BWP switch delay(38.133 Table 8.6.2-1)



NR Slot length (ms)

BWP switch delay TBWPswitchDelay (slots)

Type 1Note 1

Type 2Note 1

0

1

1

3

1

0.5

2

5

2

0.25

3

9

3

0.125

6

17

Note 1:     Depends on UE capability.

Note 2:     If the BWP switch involves changing of SCS, the BWP switch delay is determined by the larger one between the SCS before BWP switch and the SCS after BWP switch.

      2) ΔDelay:对于FR1,其值为0.5ms;对于FR2,其值为0.25ms;

      3) NT,2:该参数为UE处理能力1的PUSCH准备时间,长度为表21.4的N2所对应的值;

                                       表21.4: PUSCH preparation time for PUSCH timing capability 1(38.214 Table 6.4-1)



PUSCH preparation time N2 [symbols]

0

10

1

12

2

23

3

36

      其中μ = min(μDL,μUL),μDL为调度PUSCH的PDCCH的子载波间隔或者msg2的子载波间隔,μUL为上行数据发送的子载波间隔。如果发送PRACH,对于PRACH长格式,μUL = 0,对于PRACH短格式,μUL由高层参数msg1-SubcarrierSpacing指示。如果发送PUSCH,μUL为PUSCH子载波间隔。

       4) NT,1:该参数为UE能力1的PDSCH准备时间,长度为表21.5的N1所对应的值;

                                表21.5: PDSCH processing time for PDSCH processing capability 1(Table 5.3-1)



PDSCH decoding time N1 [symbols]

dmrs-AdditionalPosition = pos0 in
DMRS-DownlinkConfig in both of

dmrs-DownlinkForPDSCH-MappingTypeA, dmrs-DownlinkForPDSCH-MappingTypeB

dmrs-AdditionalPosition ≠ pos0 in
DMRS-DownlinkConfig in either of

dmrs-DownlinkForPDSCH-MappingTypeA, dmrs-DownlinkForPDSCH-MappingTypeB

or if the higher layer parameter is not configured

0

8

N1,0

1

10

13

2

17

20

3

20

24

       其中μ = min(μPDCCH,μPDSCH,μUL),其结果来源于t_{proc,1} = (n_{1} + d_{1,1})(2048 + 144) * k2^{-mu} * t_{c},其中μPDCCH对应于调度PDSCH的PDCCH的子载波间隔,μPDSCH对应于调度的PDSCH的子载波间隔,并且μUL对应于要与其发送HARQ-ACK上行的子载波间隔,并且k定义在38.211的第4.4.1节。
