概述

微信公众号同步更新，欢迎关注同名modem协议笔记

这篇开始看下HARQ-ACK codebook的相关内容，先看CBG-based HARQ-ACK codebook。那第一个关注点就是CBG 的划分规则，这部分内容主要在38.213 9.1.1章节中，PDSCH和PUSCH 的CBG 划分规则基本是一样的，这里以PDSCH为例介绍。

PDSCH 和PUSCH 都有 maxCodeBlockGroupPerTransportBlock；maxCodeBlockGroupPerTransportBlock:每个TB块最多分为n个码块组；当下行为2个TB块时，最大只能配置为n4，因为DCI中CBGTI位图只有8bits。

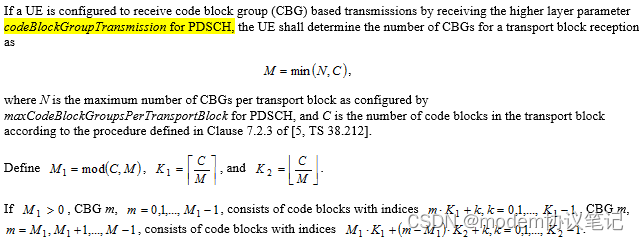

CBG划分首先要确定两个参数，一个是N由 RRC 层参数maxCodeBlockGroupsPerTransportBlock提供，C 是按照38.212中Code block segmentation and code block CRC attachment 规则进行CB分割时确定的参数，具体过程可以看下NR PDSCH(五) PDSCH 信道编码与调制流程，这里简单说下，NR中，PDSCH和PUSCH信道均采用LDPC编码，LDPC有最大码块长度和限定： LDPC base graph 1 Kcb =8448；LDPC base graph 2 Kcb =3840；当TB块（含CRC）超过码块最大长度限定后，TB块被切分为C个码块发送；当RRC配置参数codeBlockGroup Transmission时，C个码块按照多个码块组进行发送和应答。

然后由M=min(N,C)确定要划分的CBGs 的数量，具体的划分规则，通过3个例子，看下应该就比较清晰了，如下。
(1) N=8,C=5 M=min(8,5)=5 即要分5组。
M1=mod(5,5)=0, k1=5/5 向上取整，k2=5/5 向下取整=1
M1=0 m=M1,M1+1, ....,M-1= 0,1,2,3,4
CB index =M1*K1+(m-M1)*k2+k k=0,1...., k2-1 =0
CBG 0 m=0 0*K1+(0-0)*1+0=0
CBG 1 m=1 0*K1+(1-0)*1+0=1
CBG 2 m=2 0*K1+(2-0)*1+0=2
CBG 3 m=3 0*K1+(3-0)*1+0=3
CBG 4 m=4 0*K1+(4-0)*1+0=4

(2) N=8,C=9 M=min(8,9)=8 即要分8组。
M1=mod(9,8)=1, k1=9/8 向上取整=2，k2=9/8 向下取整=1
M1=1>0
CBG m ,m=0,1,....,M1-1=0
CBG 0 m*k1+k k=0, k1-1=0,1 则 code block index =0,1
其他CBG m的情况， m=M1,M1+1，.....M-1 =1,2,3,4,5,6,7
CB index =M1*K1+(m-M1)*k2+k k=0,1...., k2-1 =0
CBG 1 m=1 1*2+(1-1)*1+0=2
CBG 2 m=2 1*2+(2-1)*1+0=3
CBG 3 m=3 1*2+(3-1)*1+0=4
.....
CBG 7 m=7 1*2+(7-1)*1+0=8

(3) N=8,C=50 M=min(8,50)=8 即要分8组。
M1=mod(50,8)=2, k1=50/8 向上取整=7，k2=50/8 向下取整=6
M1=2>0
CBG m ,m=0,1,....,M1-1=0,1 即只有CBG 0和CBG 1
m*k1+k k=0, 1,... k1-1=0,1，2，3，4，5，6
CBG 0 m*k1+k =k 则 code block index =0~6
CBG 1 m*k1+k =1*7+k 则 code block index =7~13

其他CBG m的情况， m=M1,M1+1，.....M-1 =2~7
CB index =M1*K1+(m-M1)*k2+k k=0,1...., k2-1 =0~5
CBG 2 m=2 2*7+(2-2)*6+k= 14~19
CBG 3 m=3 3*7+(3-2)*6+k=20~25
CBG 4 26~31
CBG 5 32~37
CBG 6 38~43
CBG 7 44~49

划分规则结束了，紧接着看下CBG传输的相关规定。

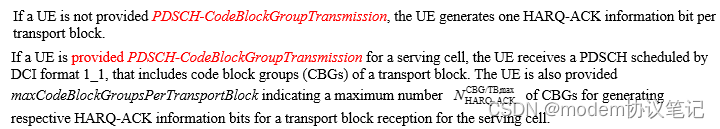

UE没有配置PDSCH-CodeBlockGroupTransmission时，UE 要针对每个TB 生成1个HARQ-ACK info；有配置PDSCH-CodeBlockGroupTransmission时，UE 会通过DCI 1_1 接收到包含CBGs的TB；RRC层通过maxCodeBlockGroupsPerTransportBlock指示每个TB支持的CBG 数量，然后UE需要针对每个TB中对应的CBG 生成各自的HARQ-ACK info bits。先看PUSCH部分相关内容。

UE procedure for transmitting code block group based transmissions

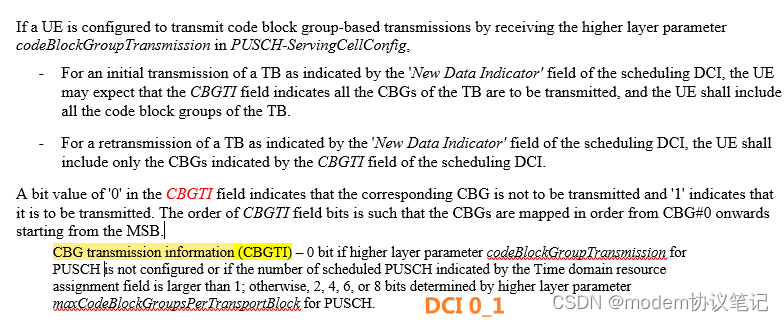

PUSCH CBG 相关的DCI 0_1 field CBGTI，在配置CBG传输时，其bit大小由maxCodeBlockGroupsPerTransportBlock决定，其可配置层2/4/6/8,即DCI 0_1 CBGTI分别对应2/4/6/8 bits，从最高位之最低位分别代表CBG0/1/2/....
初次传输时， CBGTI =1的CBG代表要进行传输的CBG，之后UE要按照指示在对应TB中包含对应的CBGs data 传输出去；如果是TB 重传，UE只需要将CBGTI =1的CBGs传输出去。再看PDSCH部分。
UE procedure for receiving code block group based transmissions

对于PDSCH 接收，DCI 1_1 的CBGTI field的大小为N_TB*N，其中N_TB为RRC 层参数maxNrofCodeWordsScheduledByDCI，代表一个DCI 可能带的TB 个数，1个或2个；N根据maxCodeBlockGroupsPerTransportBlock 确定，即DCI 1_1 CBGTI分别对应2/4/6/8 bits，从最高位之最低位分别代表CBG0/1/2/....
初次传输时， TB 中的CBG应该都要送下来给UE；如果是TB 重传，CBGTI=0代表相关的CBG没有传送下来，CBGTI=1代表有对应的CBGs;在RRC层参数有配置codeBlockGroupFlushIndicator =true时，DCI 1_1中会带CBG flushing out information(CBGFI),CBGFI=0代表前面收到的CBGs可能是损坏的，需要清缓存，重新接收；CBGFI=1代表现在这次传输的CBGs是与前面收到的CBGs可以进行软合并；重传的CBG 要和初传时对应相同的CBs。

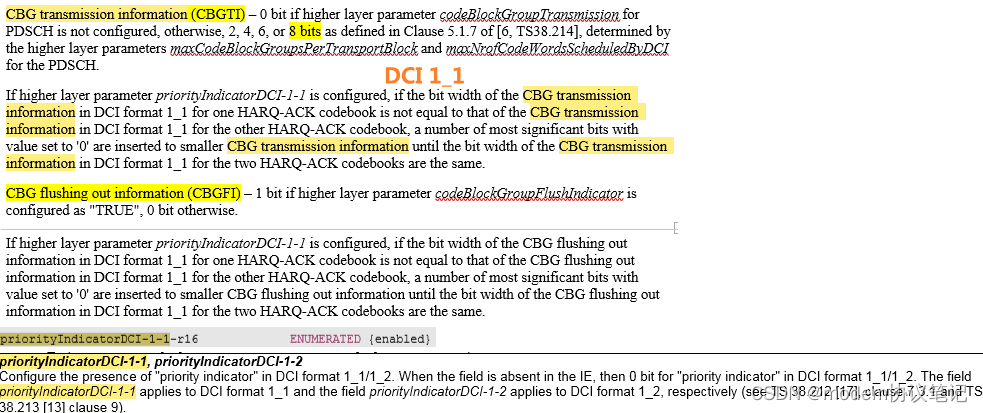

对于DCI 1_1 中的CBGTI/CBGFI，当RRC 层有配置 priorityIndicatorDCI-1-1时，如果CBGTI和CBGFI的bit width与其他HARQ-ACK codebook不一样时，要对短的CBGTI/CBGTI 进行补0处理，以便使得所有的CBGTI/CBGFI的 HARQ-ACK codebook 相同，如下图两个CBGTI 长度不一样，要对短的补零，使得之后HARQ-ACK codebook bit width 保持一致。

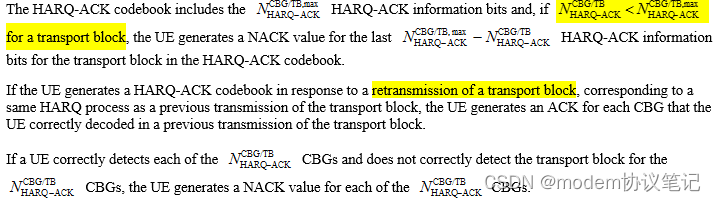

在进行CBG划分后，生成HARQ-ACK codebook包含的HARQ-ACK info bits N 可能会小于maxCodeBlockGroupsPerTransportBlock规定的max数量，此时，要对max-N的剩余bits 生成NACK包含在反馈的HARQ-ACK codebook。
UE要对重传的TB 生成HARQ-ACK codebook时，前一个TB 正确接收的CBGs 直接生成ACK，再对重传中对应其余CBG生成HARQ-ACK。UE没有正确收到整个TB，只收到了N 个CBGs，那UE 直接将这些CBGs反馈NACK。

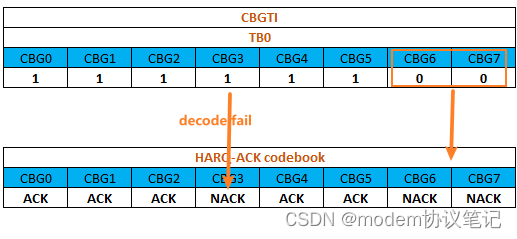

单TB传输，实际传输的CBGs =5小于maxCodeBlockGroupsPerTransportBlock=8，这时候反馈HARQ-ACK时，未传输的CBGs 要做NACK处理。

在配置CBG 传输时，当CBG中所有的 code blocks 都成功收到时，针对CBG生成对应的HARQ-ACK info bit；只要CBG中有1个code block 没有正确接收就要生成NACK。如果UE 同一时间收到2个TBs，UE就将2个TB的CBG HARQ-ACK info 按照先第一个TB 后第二个TB 的顺序排放。

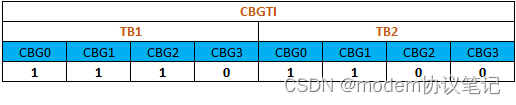

传输2个TB，maxCodeBlockGroupsPerTransportBlock=4，两个TB 的HARQ-ACK codebook下。

下行HARQ-ACK时序示意图
PDCCH 调度PDSCH ，下行HARQ-ACK 时序示意图

调度DCI在时隙n,则PDSCH 接收时隙在n+K0，接收PDSCH 在时隙n,则发送HARQ-ack 的PUCCH在时隙n+K1
K1相关内容在NR PUCCH (三)PUCCH resource 的配置与调用有介绍；K0相关内容在NR PDSCH (一)时域资源有介绍，不再赘述。

还有一个因素和下行HARQ-ACK时序相关，即UE对PDSCH的处理时延
发送HARQ-ACK的PUCCH的第一个上行符号不能早于上行符号L1位置，L1 定义为T_proc,1=(N1+d1,1+d2)(2048+144)*k*(2的-u次方)*Tc+Text 后上行符号。其中确定UE PDSCH处理时延的参数包括UE的处理capability能力capability 1 和capability 2， PDSCH DM-RS position ，PDSCH mapping Type A/B 类型，子载波间隔及38.211 38.133中的内容，具体可以看38214 5.3节UE PDSCH processing procedure time。PUSCH也有类似的发送准备时延，具体在38.214 6.4 UE PUSCH preparation procedure time，这里不细说了。

通过上面的内容也可以看出只有DCI0_1和DCI 1_1支持CBG传输，在配置CBG时，对于其他DCI，也只能进行基于TB 的传输，这点后面也会用到。
