我是靠谱客的博主 热情月饼,这篇文章主要介绍LTE(4G) - NR(5G) 安全接入流程(SECURITY MODE)安全接入如流程详细图:Log,现在分享给大家,希望可以做个参考。

目录

安全接入如流程

流程图

详细图:

Log

SecurityModeCommand

SecurityModeComplete


安全接入如流程

在PCCP协议中

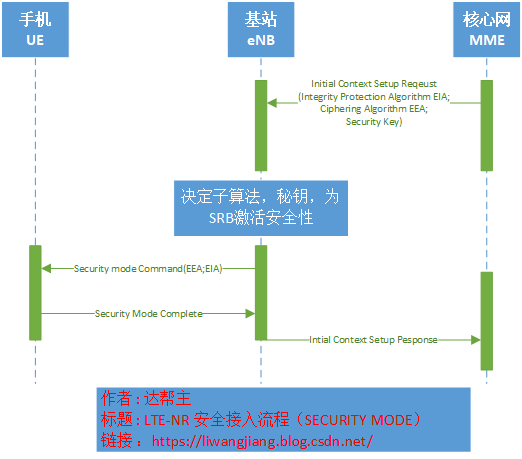

流程图

在PDCP协议中,他会完成两个主要的功能 。

1.完成加密,发送的时候做加密,接收时做解密(也叫加解密)。

2.对所发的信令消息会做一个完整性保护。

解释:如何来做加密,或者完整性保护呢?他就是通过秘钥来完成的。也就是说在空中接口中,每发一个IP包,或者RRC消息,他都会生成一个秘钥,可以通过协议栈图来看.

IP传输过来的信息会经过PDCP,PDCP会进行一个加密或解密。

完整性保护也是如此RRC到PDCP层也会做一个加密解密。
例如:
我们收到一个RRC消息,会吧这个消息封装到PDCP的包中,PDCP的这个包称之为PDCP的PDU,PDCP的PDU包括PDCP的头,以及PCDP的sdu,sdu其实就是RRC的主体。如果要去做完整性保护的话,他还会赠一个完整性保护的秘钥,生成完后网底层去送。

比较:
比如说发送方做了完整性保护,那么接收方就要完整性保护的校验,接收方也会生成一个完整性保护的秘钥,他会用自己生成的秘钥来和实际接收完整性保护的秘钥做对比,如果一致那么就认为没有被第三方串改过,这就是完整性保护的过程。

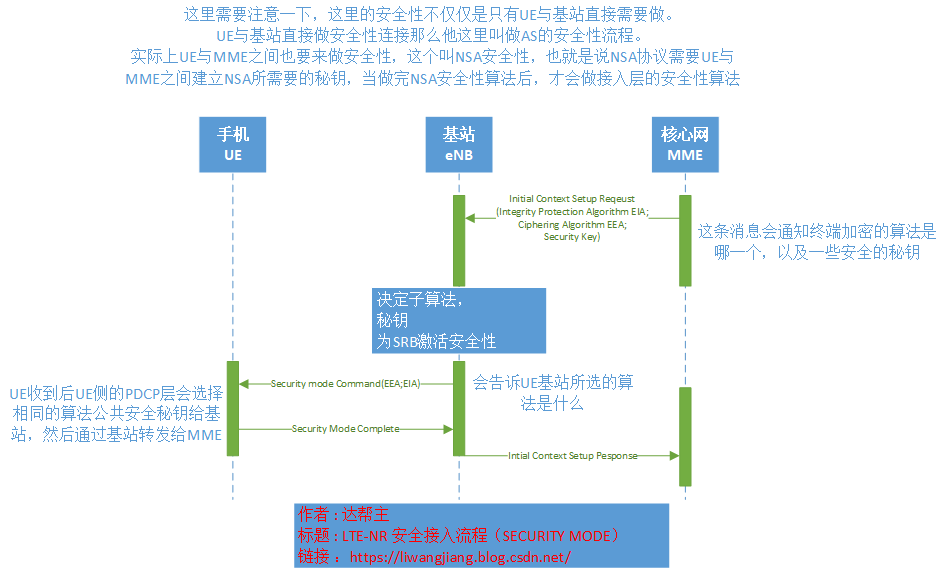

详细图:

Log

SecurityModeCommand

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
//UE收到 SecurityModeCommand Type: DCCH DL Direcition:Downlink Computer Timestamp: 17:22:03.441 EarfcnPci:38050 - 48 DL-DCCH-Message message c1 securityModeCommand rrc-TransactionIdentifier: 0 criticalExtensions c1 securityModeCommad-r8 securityConfigSMC securityAlgorithmConfig cipheringAlgorithm: (0) eea0 //使用的加密算法是哪一个 integrityProtAlgorithm: (7) spare1 //完整性保护的算法是哪一个

SecurityModeComplete

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
//UE给基站回复响应消息 SecurityModeComplete Type: DCCH_UL Direction: Uplink Computer Timertamp : 14:33:21.33 EarfcnPci: 33094 - 50 UL - DCCH - Message message c1 securityModeComplete rrc-TransactionIdentifier:0 criticalExtensions: securityModeComplete-r8 //这条消息主要作用就是告诉基站已经完成加密安全性算法了
