5G NR 下行调度算法流程

目录

1 下行调度器处理流程

2 下行调度的输入

3 下行调度流程

４　下行业务调度优先级

5 控制消息调度

6 HARQ重传调度流程

​

1 下行调度器处理流程

调度器的基本功能是每个时隙为小区中的UE分配合适的系统资源，用于发送和接收数据。下行调度器位于NR系统的MAC层，主要为UE分配物理共享信道上的资源，并选择合适的MCS用于系统消息或用户数据传输。

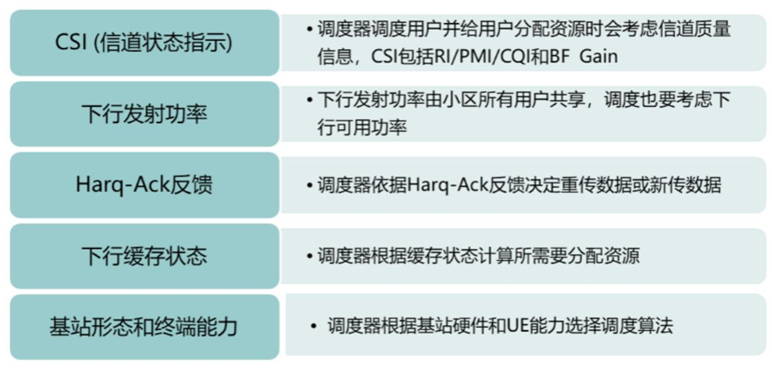

2 下行调度的输入

CSI Channel Status Indicator 信道状态指示，CSI仅支持非周期上报；

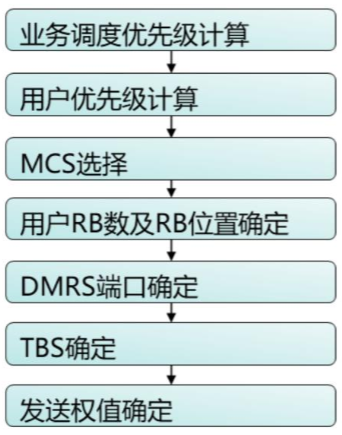

3 下行调度流程

调度的基本过程：

1. 优先级计算：优先级计算是根据调度输入的因素，确定承载的调度优先级和选定调度的用户，保证用户公平性同时，最大化系统吞吐量。
2. ＭＣＳ选择：根据调度输入的信息，确定每一个选定用户的ＭＣＳ。
3. 资源分配：根据用户数据量和确定的ＭＣＳ，确定用户分配的ＲＢ数和ＲＢ位置。
4. 调度的输出：调度器主要决定被调度的ＵＥ、分配的ＲＢ数，ＲＢ的位置、ＭＣＳ、ＴＢ大小等

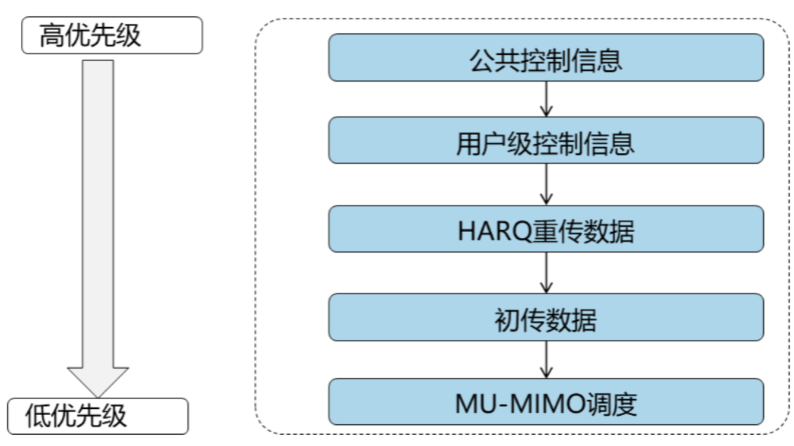

４　下行业务调度优先级

广播消息、寻呼和随机接入响应等公共控制消息在每个ｓｌｏｔ中具有最高优先级，因此不存在下行调度资源不足的情况。在完成公共控制消息的调度后，下行调度首先获取可调度资源，然后按照HARQ等待时间的长短进行重传数据和初始数据的调度，最后针对MU-MIMO配对用户进行调度。

5 控制消息调度

信息调度具有最高的优先级，控制消息包括：

• 公共控制信息：包括广播消息RMSI和随机接入消息RA Response ，默认采用MCS0 进行传输
• 用户控制信息：包括SRB0、SRB1，SRB2，采用QPSK调制方式

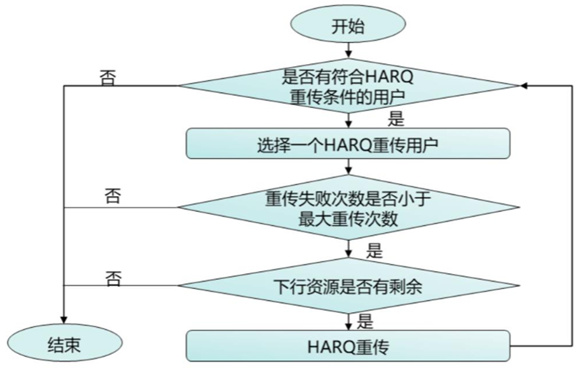

6 HARQ重传调度流程

HARQ重传包括以下流程：

• 判断是否满足HARQ重传条件：重传调度模块通过判断当前用户是否已经进行初传调度，判断是否将重传用户加入当前的重传调度队列；
• 挑选重传调度用户：重传调度模块通过计算重传用户的HARQ等待时间，按等待时间从长到短的顺序给用户进行重传排序，挑选用户；
• 判断重传次数：如果重传次数小于最大次数，则进入下一步，否则结束流程；
• 判断重传资源：NR采用自适应重传，需要重新计算调度相关资源；

增益

下行调度主要用于保障用户资源分配的公平性

• 在RB总的个数不变的情况下，用户数越小，则每个用户可用的RB数越大；
• 在用户数RB不变的情况下，用户的信道质量越好，用户的信噪比越高，则吞吐量越大；
• 在相同信道质量情况下，用户可用的RB数越大，则吞吐率越大；

增强自适应重传功能的增益，主要来源于基站侧通过精确估计适合当前信道条件的重传资源，将主动节省的资源用于新传，从而提升频谱效率。
