【射频】【5G】5G NR的CP-OFDM和DFT-s-OFDM对比

表1 CP与DFT对比

``

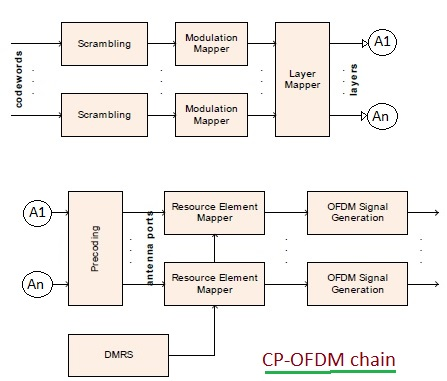

图1 CP-OFDM传输链路

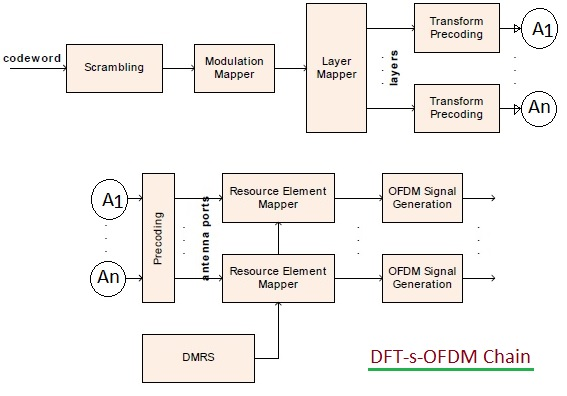

图2 DFT-s-OFDM传输链路
备注：
码字(codeword)：利用Huffman码编码后的信号；
加扰(Scrambling)：通过一个伪随机序列对输入的传送码流进行扰乱处理，二进制数字信息做随机化处理后变为随机序列，从而避免同频干扰这种情况出现；
调制映射(Modulation Mapper)：根据不同的调制阶数和输入的信息比特（一般是加扰后的信息）情况来确定一个复值调制符号的实部（I）和虚部（Q）的值；
层映射(Layer Mapper)：每个码字长度为32bits，调制之后会有16个symbols，由于层映射的层数等于天线的端口数，所以层映射的过程就是将16个symbols分到两层；
变换预编码(Transform Precoding)：由一种对称形式的DFT完成；
预编码(Precoding)：经过公式，将数据映射到天线湍口；
天线湍口(antenna ports)：由参考信号定义的逻辑发射通道，有几种参考信号、逻辑发射通道，就有几个天线湍口（与物理天线无关）；
资源元素映射(Resource Element Mapper)：
OFDM信号发生器(OFDM Signal Generation)：产生并发出OFDM信号；
解调参考信号(Demodulation Reference Signal，DMRS):：NR中用于解调，NR上下行均用。只在分配给UE的带宽上发送，属于UE级别的参考信号。
从CP和DFT的传输链路图中可以看出，主要有两个不同：
1.CP的码字(Codeword)有两路输入，而DFT只有一路；
2.预编码前DFT要经过变换预编码(Transform Precoding)，而CP不需要。
