概述

我们知道，在LTE系统中，终端对于包含一个特定DCI的PDCCH的接收是通过盲检(Blind Detection)实现的。既然是盲检，那就说明对于PDCCH的接收是在一个指定范围内进行的，这个指定范围就是搜索空间(Search Space)，LTE中的搜索空间在时域上为每个下行子帧前N个OFDM符号(N $leqslant$ 3，由PCFICH指定)，频域上占满整个带宽(除去用于CRS以及PCFICH，PHICH占用的RE)。由于在LTE中PDCCH的时频域资源是以CCE为最小单位（1/2/4/8个CCE），所以终端可以使用这4种CCE聚合度在搜索空间内进行PDCCH的监听匹配。

与LTE中的搜索空间相似，NR中PDCCH也是使用盲检检索，同样也使用了搜索空间的概念。我们现介绍一下搜索空间的相关概念，再详细介绍在NR中的终端是如何盲检PDCCH的。

我们在博文“帧结构和物理资源(CCE，CORESET)”中已经介绍了CCE聚合度的概念，即在NR中，承载一个PDCCH的时频域资源也是以CCE为单位的。一个PDCCH可以使用1,2,4,8或者16个CCE来传输，这些用来传输PDCCH的CCE个数叫做CCE聚合度(CCE Aggregation Level)。通常来说，使用聚合度越大的CCE来传输PDCCH，其冗余bit数也越多，有助于增加终端解码PDCCH的正确率。因此，对于下行信道质量好的终端，发送给其的PDCCH可以使用较小的CCE聚合度，而对于下行信道质量较差的终端，就要使用较大的CCE聚合度来保证终端可以盲检到PDCCH并能正确解码。

类似于LTE中存在公共搜索空间和UE专有搜索空间两类搜索空间，NR中也存在这两类搜索空间，并且NR对公共搜索空间做了更加细致的划分：定义了一系列的公共搜索空间集合(search space set)。NR中的搜索空间总共有以下几类：

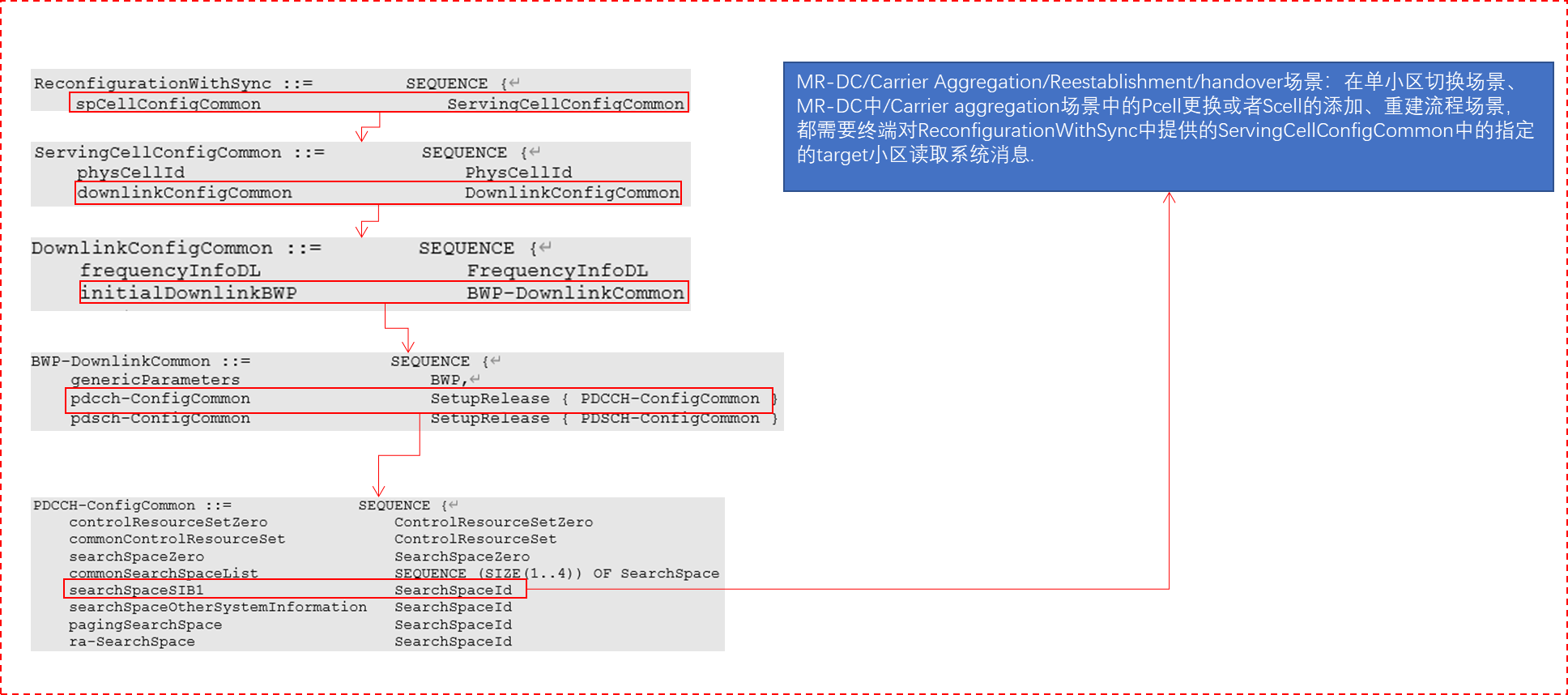

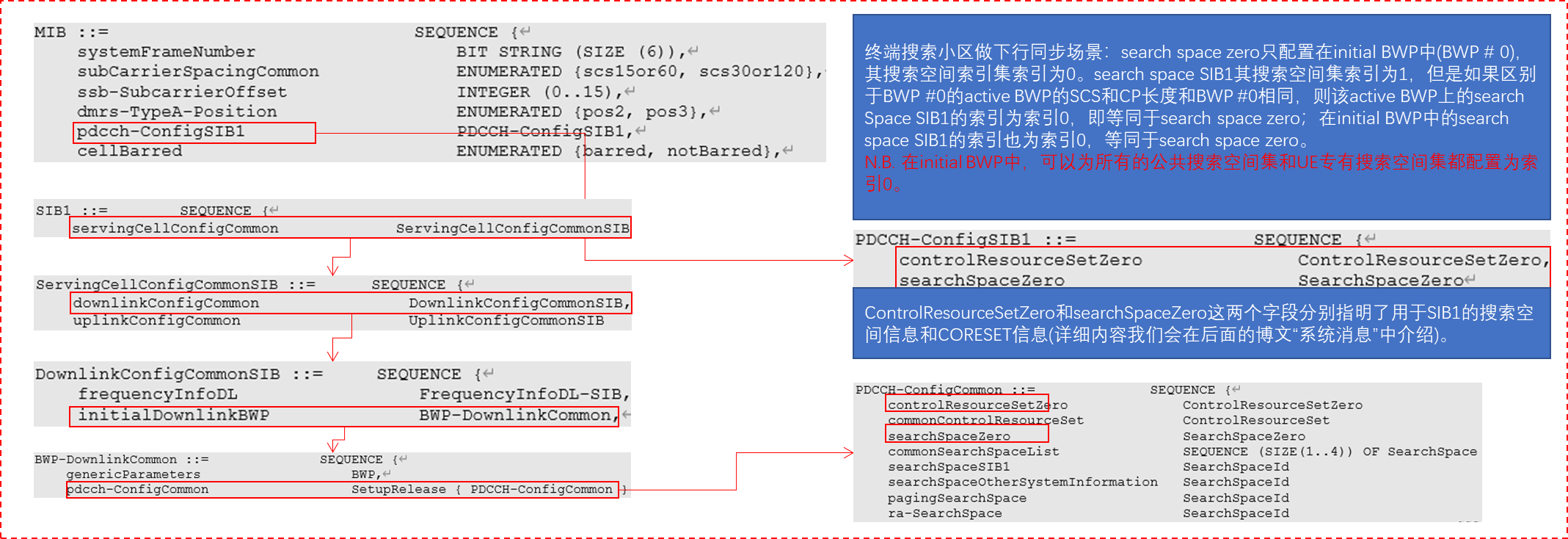

Type0-PDCCH 公共搜索空间集合(CSS set)：该搜索空间集合用于监听SIB1系统消息，对应在MCG(Master Cell Group)中的primary cell中用SI-RNTI加扰的DCI，在信令MIB中由IE: pdcch-ConfigSIB1配置或者在信令PDCCH-ConfigCommon中由IE：serachSpaceZero配置，或者在信令PDCCH-ConfigCommon中由IE：searchSpaceZero或者searchSpaceSIB1 配置。Type0-PDCCH CSS set支持的CCE聚合度和每个CCE聚合度中PDCCH candidates个数如Table 10.1-1所示。

Type0A-PDCCH CSS set：该搜索空间集合用于监听除了SIB1之外的系统消息，对应MCG(Master Cell Group)中的primary cell中用SI-RNTI加扰的DCI，在信令PDCCH-ConfigCommon中由IE：searchSpaceOtherSystemInformation 配置。如果基站没有给UE配置Type0A-PDCCH CSS set的CORESET，那么对应的CORESET就是Type0-PDCCH CSS set的CORESET。Type0A-PDCCH CSS set支持的CCE聚合度和每个CCE聚合度中PDCCH candidates个数如Table 10.1-1所示。

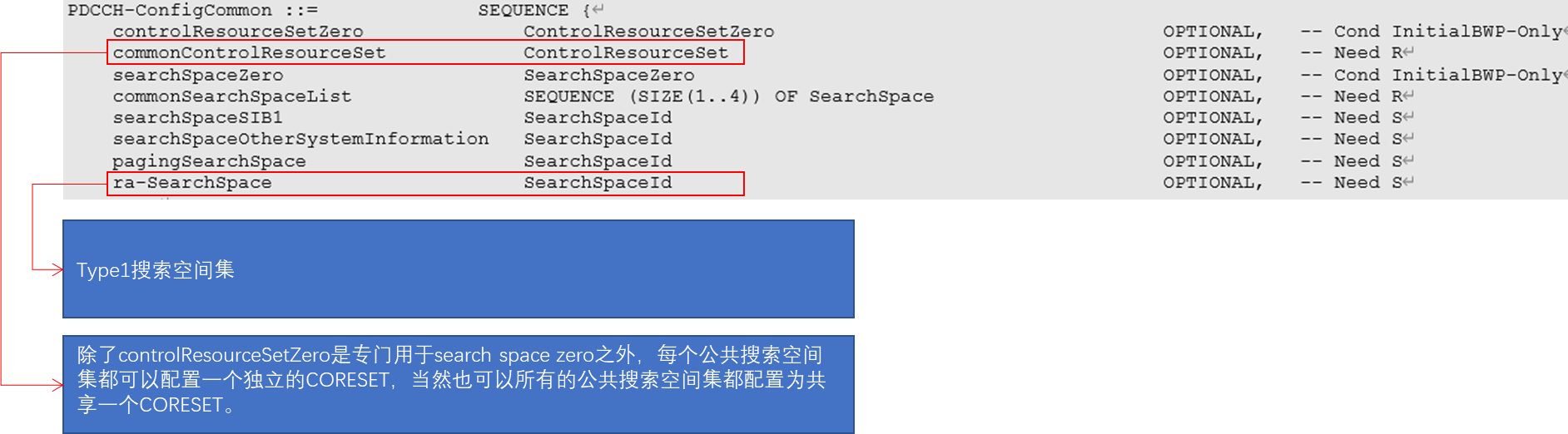

Type1-PDCCH CSS set：该搜索空间集合用于监听：1. 传统的4-step随机过程中的Msg3/4对应的下行PDCCH，对应在primary cell中用RA-RNTI或者TC-RNTI加扰的DCI；2. R16中新增的2-step随机接入过程中的MSGB对应的下行PDCCH，对应在primary cell中用MSGB-RNTI加扰的DCI。在信令PDCCH-ConfigCommon中由IE：ra-SearchSpace配置。如果基站没有给UE配置Type1-PDCCH CSS set的CORESET，那么对应的CORESET就是Type0-PDCCH CSS set的CORESET。

Type2-PDCCH CSS set：该搜索空间集合用于监听paging 消息，对应在MCG(Master Cell Group)中的primary cell中用P-RNTI加扰的DCI，在信令PDCCH-ConfigCommon中由IE：pagingSearchSpace 配置。如果基站没有给UE配置 Type2-PDCCH CSS set的CORESET，那么对应的CORESET就是Type0-PDCCH CSS set的CORESET。Type2-PDCCH CSS set支持的CCE聚合度和每个CCE聚合度中PDCCH candidates个数如Table 10.1-1所示。

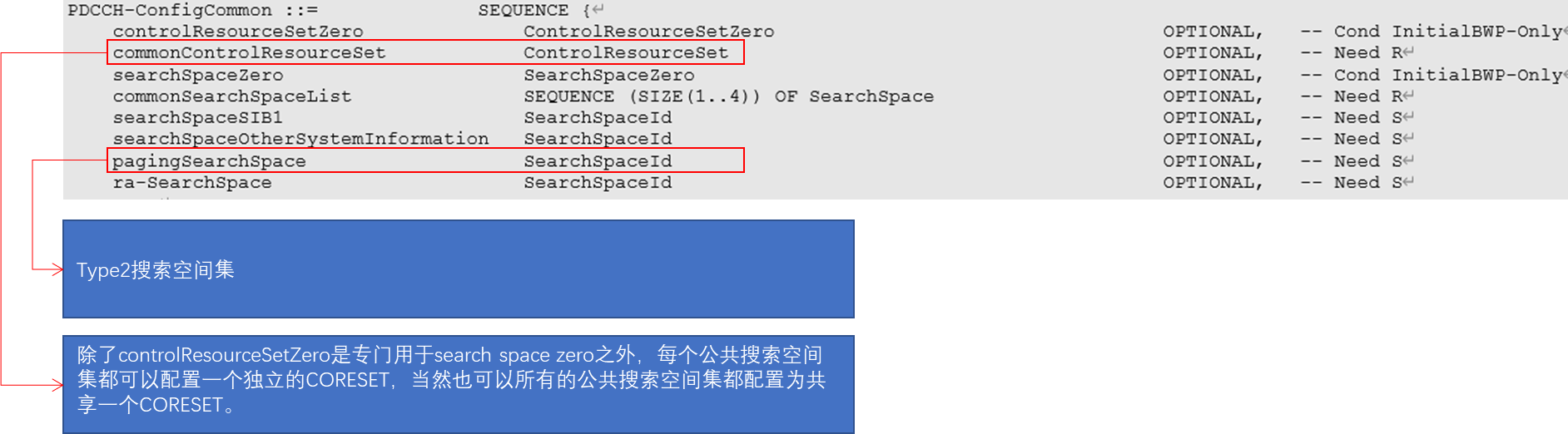

Type2搜索空间集

Type3-PDCCH CSS set：该搜索空间集合用于监听上行功控 PDCCH，下行pre-emption PDCCH，slot format Indication PDCCH以及和下行数据传输相关的PDCCH，在信令PDCCH-Config中由IE：SearchSpace 配置，此时IE:SearchSpace = common，对应用INT-RNTI,SFI-RNTI, TPC-PUSCH-RNTI,TPC-PUCCH-RNTI或者TPC-SRS-RNTI加扰的DCI，并且对应在PCell上用C-RNTI，MSC-C-RNTI或者CS-RNTI加扰的DCI。
UE专有搜索空间(USS)：该搜索空间集合用于监听和下行数据传输相关的PDCCH，在信令PDCCH-Config中由IE：SearchSpace 配置，此时IE：searchSpaceType = ue-Specific，对应用C-RNTI,MCS-C-RNTI, SP-CSI-RNTI或者CS-RNTI加扰的DCI。

我们用下面的图做个搜索空间集的配置总结，顺便也解释下type3公共搜索空间集和UE专有搜索空间集：

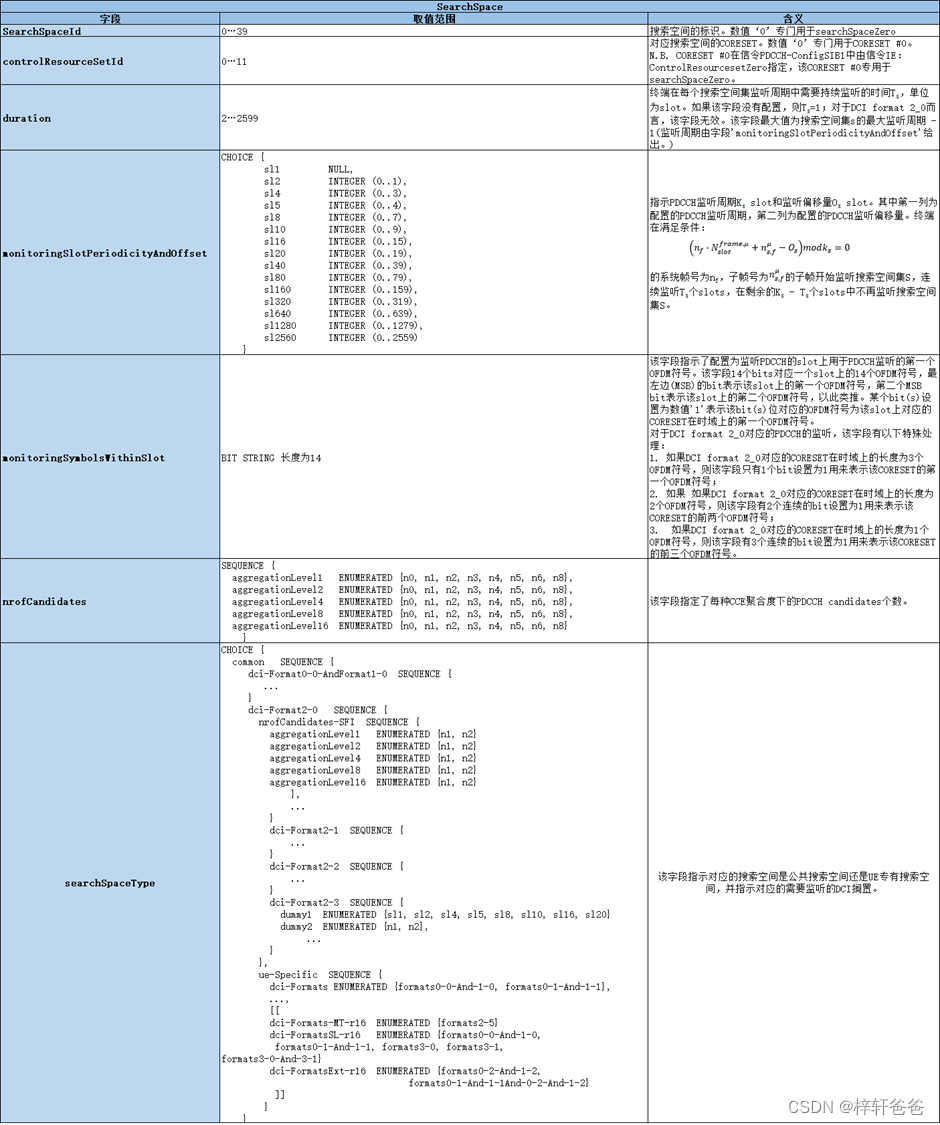

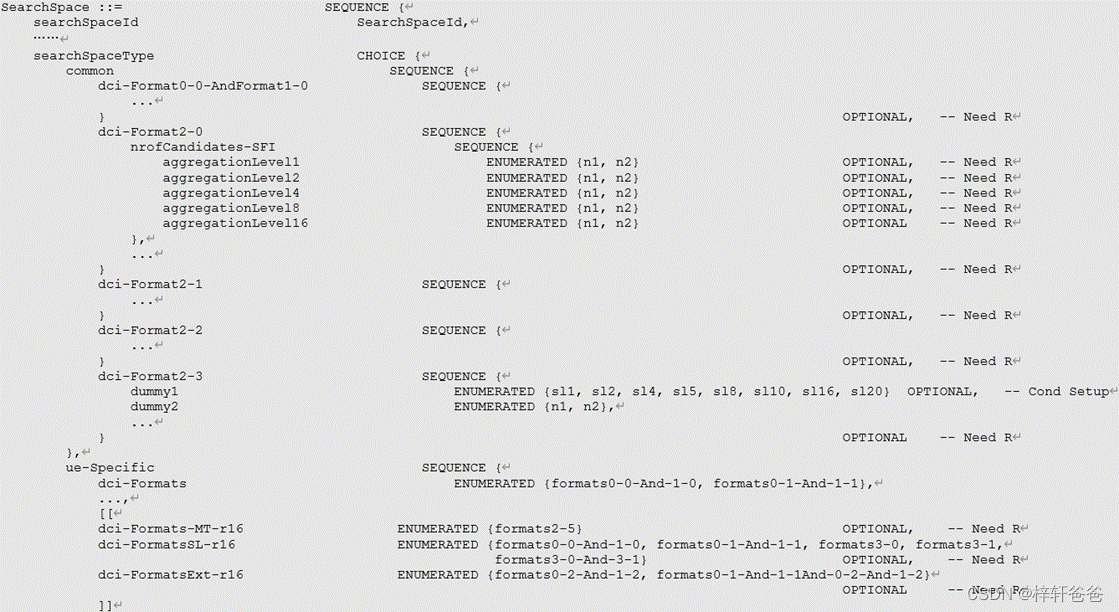

上面我们说了搜索空间的类型，下面我们再看看一个搜索空间具体有哪些参数：

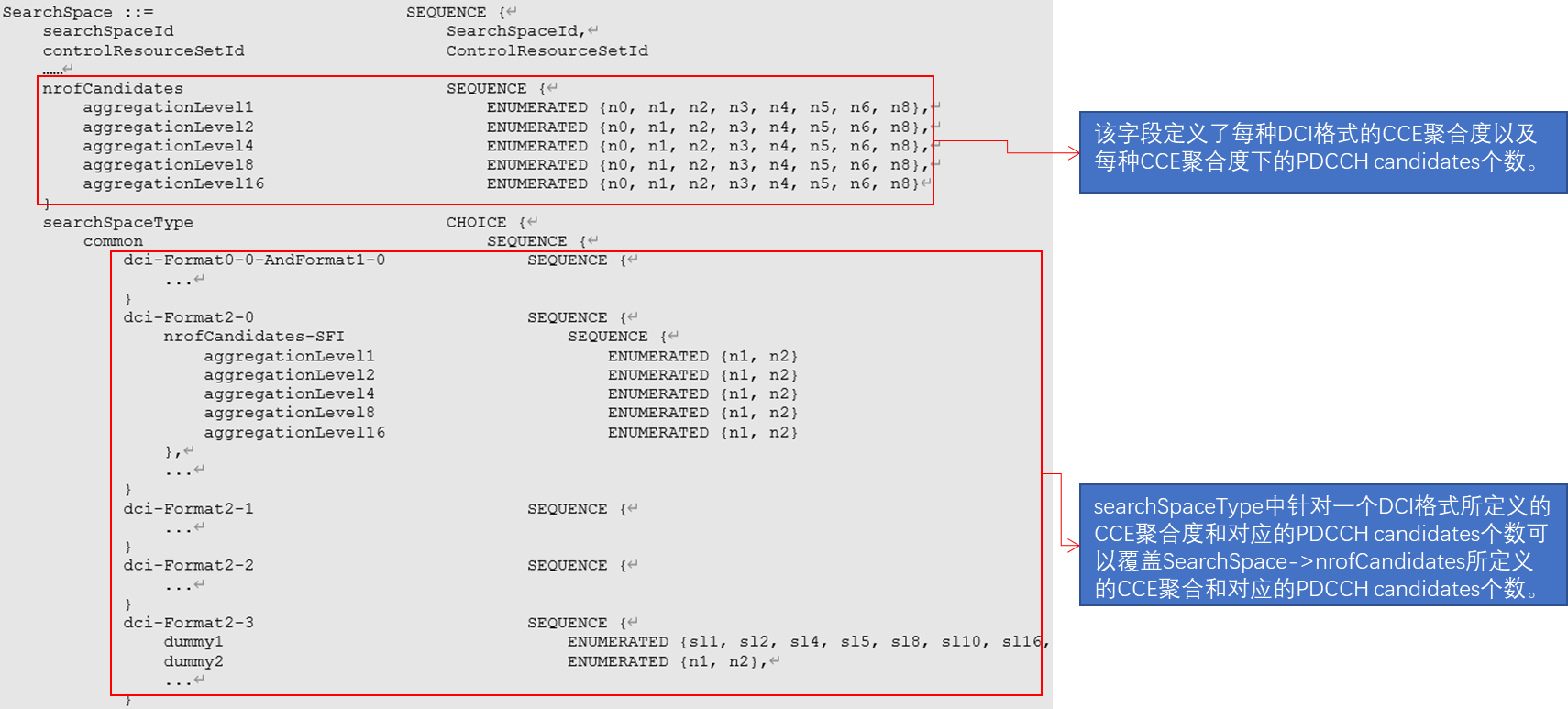

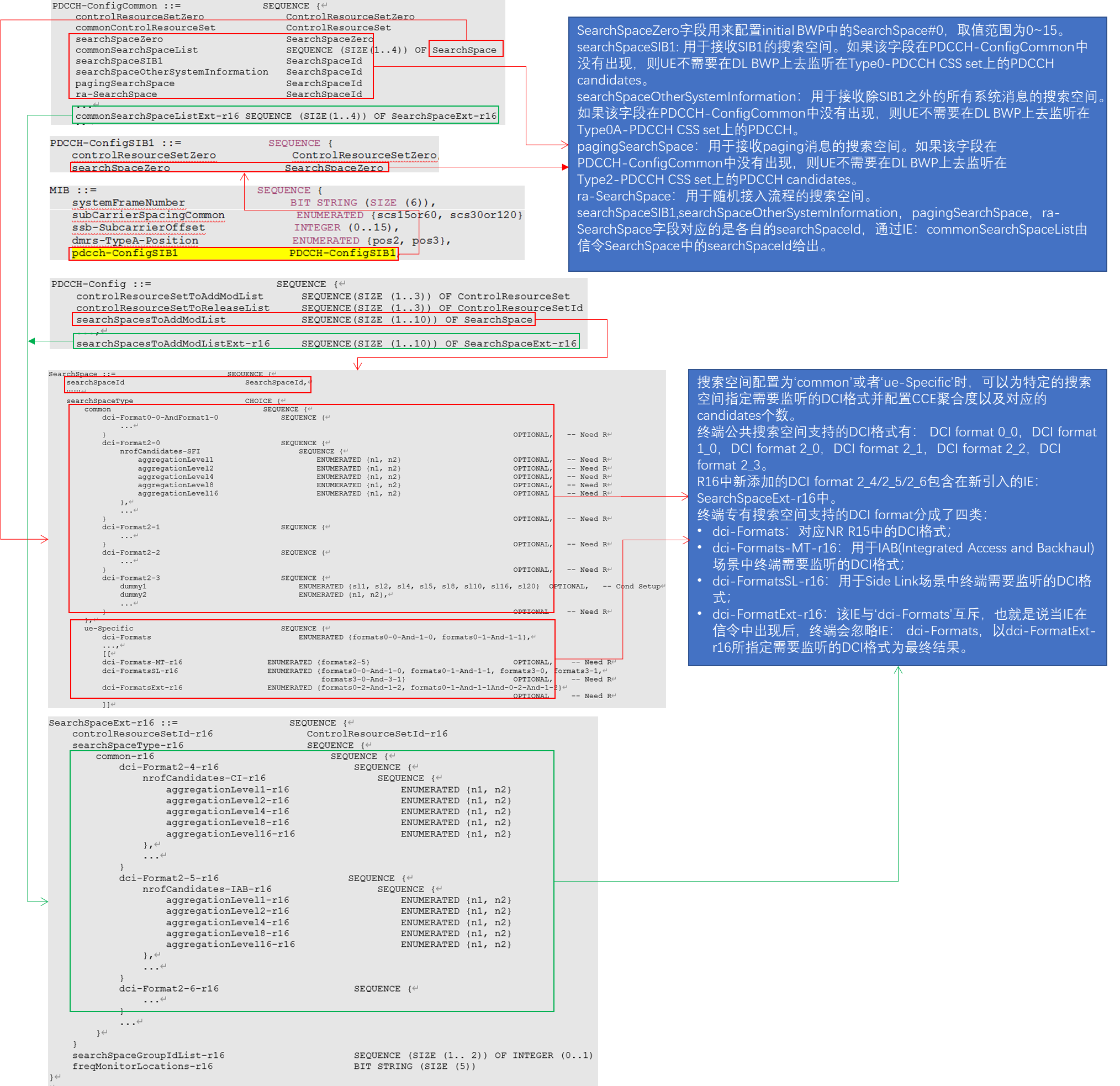

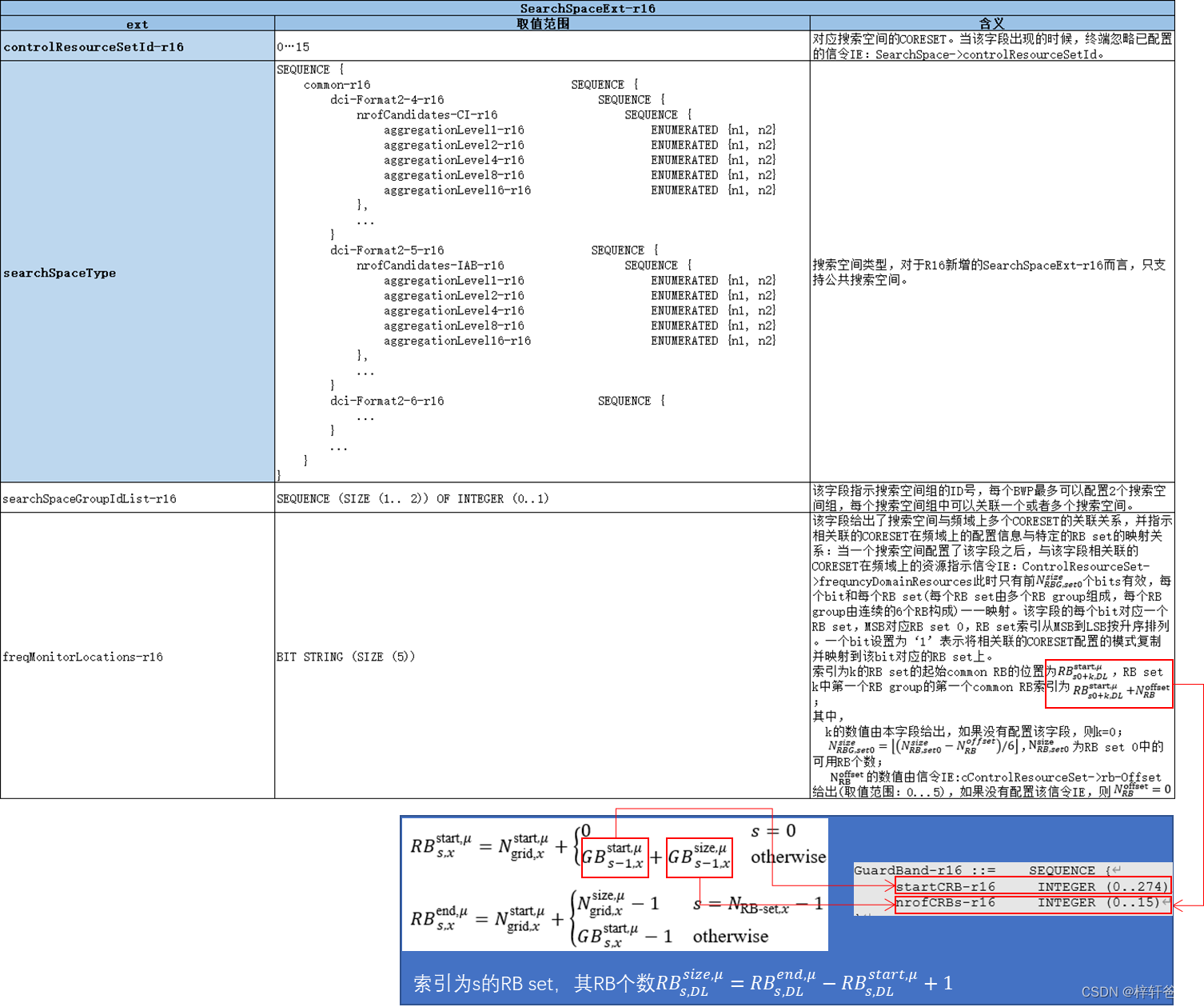

以上表格中SearchSpaceExt-r16为R16版本新增信令，SearchSpace为legacy的信令。无论哪种搜索空间的信令配置都有一个相关联的CORESET，这是因为某个特定DCI格式所对应的PDCCH是以某个特定的CCE聚合度承载在对应的CORESET上面的，CCE聚合度由信令SearchSpace/SearchSpaceExt-r16给出。

信令IE：freqMonitorLocations-r16用于共享频谱场景，为了让终端可以在多个RB set上监听PDCCH同时又不增加RRC信令的交互，NR引入了freqMonitorLocations-r16。同时在SearchSpaceExt-r16中也引入了信令IE：searchSpaceGroupIdList-r16，用来支持搜索空间组的切换功能，这个功能使得终端可以在两个搜索空间组之间动态控制PDCCH的监听。

我们在前面的博文“帧结构和物理资源(CCE，CORESET)”中说过一个CORESET是由多个CCE组成，而包含一个特定DCI格式的PDCCH其聚合度为1/2/4/8/16个CCE，并且在对应的CORESET上传输(对应关系由信令PDCCH-Config->controlResourceSetToAddModList指定)。在上面的表格我们可以知道，在一个搜索空间中通过信令IE：monitoringSymbolsWithinSlot给出了被监听的slot上该搜索空间指定的要监听的CORESET的起始OFDM符号，那么剩下需要做的就是盲检过程：终端怎样在该CORESET中监听并检测PDCCH。

我们再详细解释一下盲检的概念，PDCCH可以承载不同的DCI格式，而某一次PDCCH的传输对于终端而言是不知道该PDCCH到底承载的是哪个DCI格式，不同的DCI格式长度也可能不同，因此终端需要盲检PDCCH在指定搜索空间中指定的CORESET上的时频域位置，盲检还包括使用不同的DCI格式长度以及不同的CCE聚合度来检测终端期望收到的PDCCH。

为了减少盲检时间，在NR中，不同的DCI格式可能具有相同的长度，比如我们在博文“下行控制信息”中提到过，DCI format 0_0和DCI format 1_0就具有相同的长度。出于减少盲检时间的考虑，NR规定了一个终端最多只能监听四种不同的DCI长度：

用于回退的DCI格式(DCI format 0_0/1_0)
用于下行调度的DCI格式(DCI format 1_1/1_2)
用于上行调度的DCI格式(DCI format 0_1/0_2)
用作其他用途的DCI格式(DCI format 2_0/2_1/2_2/2_3/2_4/2_5/2_6)

终端也会利用本身所处的场景来缩小盲检的DCI格式范围。比如发起随机接入的终端，如果该终端已经发送了preamble，那么下一步该终端等待的就是RAR(Random Access Response)，其对应的RNTI为RA-RNTI，搜索空间为Type1公共搜索空间，对应的DCI格式只能是DCI format 1_0，此时终端就会使用DCI format 1_0的长度，聚合度1/2/4/8/16在指定的搜索空间中进行盲检。当终端尝试对一个候选PDCCH进行解码时，如果CRC解码正确并且其中的RNTI数值为自己期望的数值，则表示PDCCH盲检成功；否则终端继续进行盲检过程。

现在还有最后一个问题：对于同一个调度时刻(比如同一个slot)如果有多个终端等待上/下行调度，并且根据每个终端的信道质量的不同，其对应的PDCCH的CCE聚合度也不同，那么基站怎样确定每个终端的PDCCH在对应CORESET的时频域位置。

答案是采用一种公式给出每个终端的PDCCH在对应的CORESET上的CCE起始位置以及占用的CCE个数，并且这个公式一定要尽量将同一个CORESET上的不同终端的PDCCH位置散列化，也就是尽量避免冲突。NR在这个公式的描述上基本上延续了LTE时代的公式内容，我们下面具体看看：

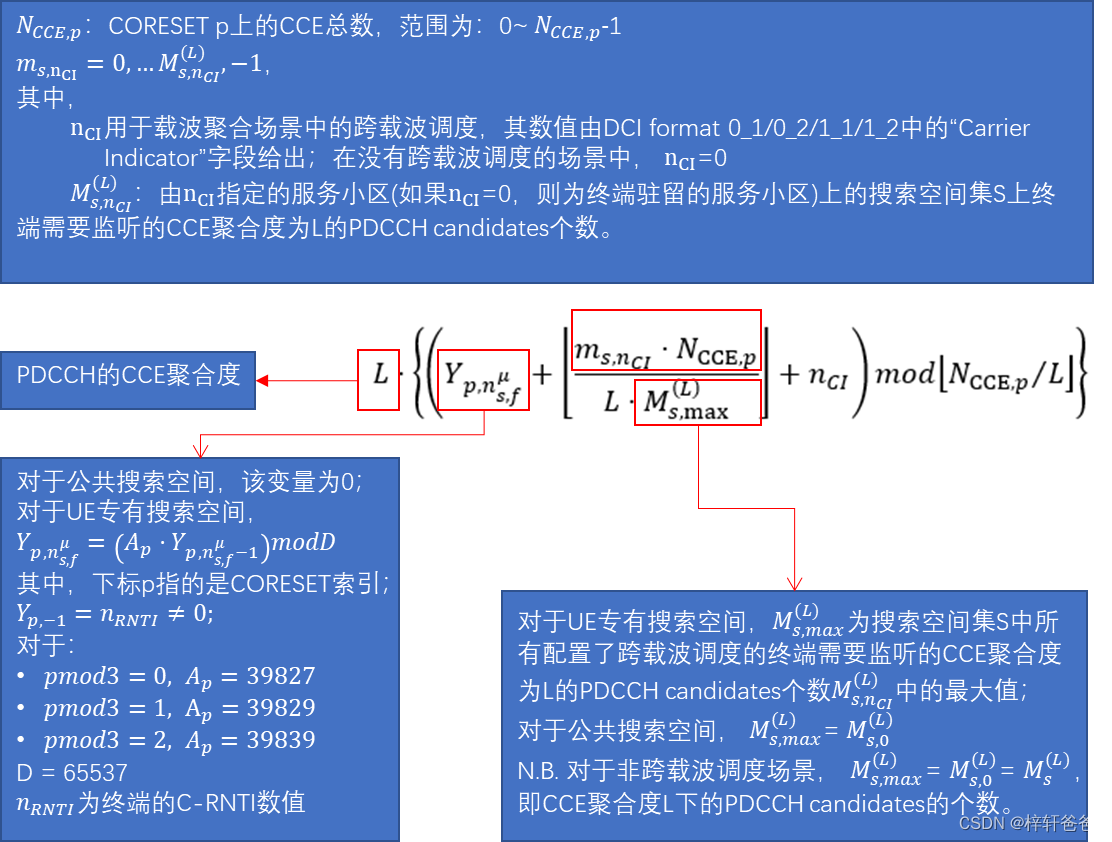

对于在slot $n_{s,f}^{mu }$ 上的搜索空间集s中的候选PDCCH $m_{s,n_{ci}}$ ，其在CORESET p上的起始CCE位置为：

这里我们要说一下，对于以上公式中的跨载波调度功能，该功能在LTE的载波聚合功能中就已经存在，但是实际上商用的运营商并不多。所以在这里为了方便大家理解，我们可以将上式中的跨载波调度相关的参数移除，得到以下first CCE的计算公式：

我们再拓展一下，就可以得到终端在 slot $n_{s,f}^{mu }$ 上的搜索空间集s中的候选PDCCH $m_{s,n_{ci}}$ ，其在CORESET p上占用的CCE位置：

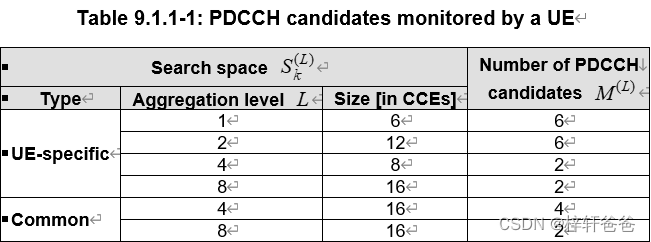

以上公式和LTE中终端PDCCH的起始CCE位置(我们通常叫做first CCE)的计算公式是基本相同的，但是NR对于PDCCH起始CCE位置的配置具有更大的灵活性和自主性，而LTE相对而言就差些。这是什么原因呢？其原因在于LTE中对于每种CCE聚合度以及每种聚合度下的PDCCH candidates个数是做了固定限制的，具体表现为如下的表格：

从以上表格我们可以看到，每种CCE聚合度对应的PDCCH candidates个数都已经固化，无法进行更改；公共搜索空间和UE专有搜索空间所有的PDCCH candidates总数为22，考虑到每个PDCCH candidates盲检的DCI格式除了本身特定场景下所对应的DCI格式外还需要监听回退格式的DCI，所以在最坏情况下，LTE中的每个终端需要盲检的PDCCH candidates个数为2 x 22 = 44；这个是无法改变的。

而我们之所以说NR对于PDCCH起始CCE位置的配置具有更大的灵活性和自主性，是因为基站可以通过信令(见下图)来配置需要监听的DCI格式和PDCCH candidates个数，这样可以有效缩短终端的盲检时间，尤其有益于URLLC场景下的终端业务。

从以上截图我们可以看出，基站可以为终端在每个下行BWP中配置多个搜索空间(最多配置10个)，这些搜索空间又可以分别配置不同的CORESET以及这些CORESET中可以传输的DCI格式，并为搜索空间中的DCI格式指定可以使用的CCE聚合度以及对应的PDCCH candidates个数。

下面我们举个例子来说明一下(非跨载波聚合场景)：

前置条件：

1. 在某个系统帧的子帧2上，C-RNTI为100的终端1和C-RNTI为200的终端2都需要监听自己的 PDCCH，这两个终端都配置了索引为0的搜索空间，搜索空间参数如下：

SearchSpace ::= SEQUENCE {

controlResourceSetId = 1

monitoringSymbolsWithinSlot = 10000000000000
nrofCandidates SEQUENCE {
aggregationLevel2 = n4
aggregationLevel4 = n4

}
searchSpaceType CHOICE {
ue-Specific SEQUENCE {
dci-Formats = formats0-1-And-1-1
}
}
}

2. 假设索引为1的CORESET的CCE总数为60，即 $n_{cce,1}=60$

3. 假设终端1和终端都需要在slot 2上监听DCI format 1_1，基站以CCE聚合度4传输终端1的PDCCH，以CCE聚合度2传输终端2的PDCCH。

根据以上前置条件，我们可以确定以下参数：

1. Ap = 39829;

2. 对于C-RNTI = 100, $y_{1,2}$ =34718;对于C-RNTI = 200, $y_{1,2}$ = 3899;

3. 对于CCE聚合度4， $m_{0}^{(4)} = 4$ , $m_{0}=0,1,2,3$ ; 对于CCE聚合度2， $m_{0}^{(2)} = 4$ ， $m_{0}=0,1,2,3$ ；

我们首先计算终端1的4个candidates的first CCE位置，可以得到如下结果：

candidate 0：first CCE：32， range：32~35

candidate 1：first CCE：44， range：44~47

candidate 2：first CCE: 0， range： 0~3

candidate 3：first CCE：16， range： 16~19

然后计算终端2的4个candidates的first CCE位置，得到如下结果：

candidate 0：first CCE：58， range：58~59

candidate 1：first CCE：12， range：12~13

candidate 2：first CCE: 28， range： 28~29

candidate 3：first CCE：42， range： 42~43

可以看到以上两个终端的first CCE的候选位置以及占用空间在索引为1的CORSET上没有重叠，这是最好的结果。

下面我们再在slot 2上面的CORESET上增加一个C-RNTI=300的终端3，其CCE聚合度为8，candidates个数仍然为4，我们得到如下结果：

candidate 0：first CCE：40， range：40~47

candidate 1：first CCE：48， range：48~55

candidate 2：first CCE: 8， range： 8~15

candidate 3：first CCE：24， range： 24~31

这个时候我们发现，引入了终端3的PDCCH传输以后，索引为1的CORESET上3个终端的某些候选PDCCH的位置出现了重叠区域，比如终端2的candidate 3和终端3的candidate 0在CCE 42~43上出现了重叠。此时就需要基站给每个终端的待调度的PDCCH分配CCE的时候进行综合考虑，避免出现不同终端的PDCCH对应的CCE位置出现重叠的现象。

一般来说，基站首先从CCE聚合度最高的PDCCH开始确定其first CCE位置及占用的CCE总数，当CCE聚合度最高的PDCCH的first CCE分配完毕后，再开始为CCE聚合度次高的PDCCH分配first CCE，依次类推。为什么先从CCE聚合度最高的PDCCH开始分配first CCE？我们设想一下，如果先从CCE聚合度最低或者较低的PDCCH开始分配first CCE，那么可能在最后给CCE聚合度最高的PDCCH分配first CCE的时候，CORESET上剩余可用的连续CCE个数无法满足CCE聚合度的要求(即剩余可用的连续CCE个数 < CCE聚合度)，导致CCE聚合度最高的PDCCH无法被调度。

这里我们给出上面例子中一种可能的各种终端的PDCCH的first CCE位置：

终端3：first CCE: 48, range: 48~55

终端1：first CCE: 44 ,range: 44~47

终端2：first CCE: 42, range: 42~43

从上例中我们可以看到，在一个CORESET中，可以监听的DCI格式、对应的CCE聚合度以及PDCCH candidates个数都是可以通过信令配置，这提供了极大的灵活性。设想一下，一个基站中有多个处于URLLC场景的终端，另有若干个做其他业务的终端，此处我们可以在该基站中定义2个DL BWP：一个用于URLLC场景(属于URLLC业务的终端全部在这个BWP上调度)，一个用于其他业务场景。对于用于URLLC场景的下行BWP，在其上的搜索空间和对应的CORESET中，DCI的CCE聚合度仅配置为16(这个是专门为URLLC设计的CCE聚合度)，那么做URLLC业务的终端只需要以一种CCE聚合度以及对应的PDCCH candidates个数进行PDCCH的盲检，这样无疑缩短了盲检时间。而对于另一个下行BWP，则可以按照上面的例子中的方式设计每种DCI的CCE聚合度和candidates个数，因为普通业务对于时延要求没有URLLC那么苛刻。
