SRS信号的时频资源配置

    3GPP标准协议规范TS 38.211 6.4.1.4定义了SRS信号的生成，包括SRS信号配置、符号和索引位置、OFDM时频资源网格映射和SRS波形生成。SRS信号主要分为三种应用模式：

1）全带宽传输

2）跳频传输

3）多用户传输

    SRS(Sounding Reference Signals)信号是用户终端UE在上行链路发送的参考信号，主要应用于信道质量估计和同步。

频域带宽位置

    MATLAB对于5G标准规范的实现有较大参考意义，根据MATLAB的nrSRSConfig结构体，SRS信号配置的主要参数存在四个：

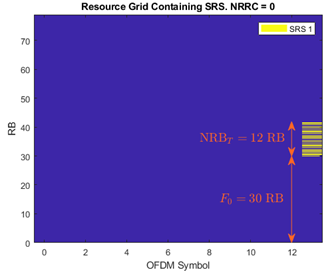

    CSRS=10，BSRS=1，FrequencyStart=30，NRRC=0的取值得到的SRS信号的符号及其时频资源网格位置。

     假定 为单个终端每次传输SRS信号分配的资源块数量（按照RB度量），则频域上终端的频率位置的计算公式为：

    根据TS 38.331 6.3.2的规定，NRRC由协议栈下发，表示4个RB的整数倍偏移值，NRBT 对应于TS 38.211 6.4.1.4节的变量 。 表示SRS子带（ 表达的子频带范围）的数量。由于不同的NNC值对应的频率位置 不同，所以 的大小表示了可以分配给终端的子带数量。为了计算 ，可以通过CSRS和BSRS这两个参数查表得到。

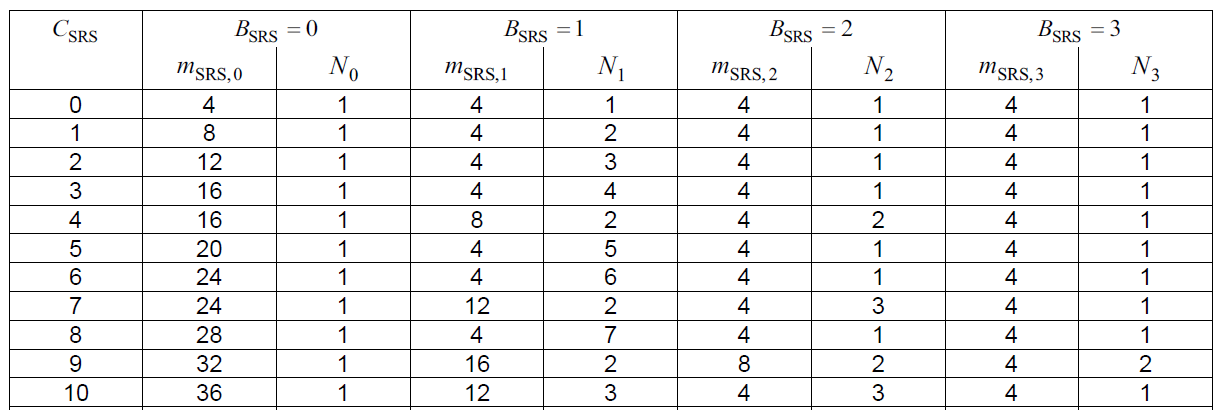

    例如，CSRS=10，BSRS=1，查表：

     此时 为12，对应的SRS子带数量为3，从 到 。子带数量与SRS单个子频带范围内4个RB构成分块的乘积，便决定了NRRC取值的循环周期范围和总的RB数量 。

     SRS信号的频带范围为：

多用户配置

    可以使用时域、频域和扩展ZC序列三类参数来创建多个正交的SRS信号配置。

    1）时域参数区分

    在时域上不同时隙周期或者时隙内不同符号位置来承载不同终端的SRS信号。

    2）频域参数区分

    对不同的SRS信号配置不同的梳妆偏移量，利用参数 来设置，这里​​​​​​​取值为2或4。不同的SRS信号的偏移量取值范围为 。

    3）扩展ZC序列的循环移位区分

    当不同SRS信号使用相同的时频资源网格时，可以采用不同的循环移位后的序列（时域上）来进行区别。由于ZC(Zadoff-Chu)序列的数学性质，不同的循环移位后的序列相互正交，叠加后在相同OFDM时频资源网格上发送后能够在收端进行区分。

参考资料：

[1] 3GPP TS 38.211, Version 16.2.0, 2020.6.

[2] https://www.mathworks.com/help/5g/ug/nr-sounding-reference-signals.html
