1. 前言

高精地图的发展与智慧交通、智能网联汽车紧密相关，从智能网联汽车上路伊始，高精地图产业就应势而生并飞速发展。相对于以往的导航地图，高精地图是智能网联汽车交通的共性基础技术，其服务的对象并非仅人类驾驶员，而是人类驾驶员和自动驾驶汽车。对于L3及以上级别的自动驾驶汽车而言，高精地图是必备选项。一方面，它是自动驾驶汽车规划道路行驶路径的重要基础，能为车辆提供定位、决策、交通动态信息等依据。另一方面，当自动驾驶汽车传感器出现故障或者周围环境较为恶劣时，它也能确保车辆的基本行驶安全。

随着行业的发展，更多的ADAS系统开始应用高精地图，以增超视距感知、提升规划能力。本报告侧重L3及以上级别的自动驾驶用高精地图，部分内容也适用ADAS系统所用高精地图。

1.1. 现状概述

在以汽车电动化、智能化、联网化、共享化为特征的汽车产业进化趋势下，自动驾驶汽车成为全球的重要研究热点和汽车产业发展战略方向，并带动智能交通、智慧城市等产业建设。高精地图作为自动驾驶重要的共性基础技术，具备不可替代的作用，高精地图能够为汽车构建“长周期记忆”、实现汽车超视感知，并有效提高算法效率和安全冗余。随着自动驾驶技术日趋成熟，高精地图成为巨头征战的新战场。根据高盛对全球高精地图市场的预判，2020年将达21亿美元；

到 2025 年，市场规模会扩大到 94 亿美元。行业普遍认为，未来 15 年高精地图行业将进入黄金发展期。另外，据美国 MarketsandMarkets 公司发布的全球自动驾驶 3D 高精地图市场的预测，从 2020 年到 2030 年，全球自动驾驶汽车 3D 高精地图数据市场的年均增长率(CAGR) 将达到 36.2%；全球市场预计 2030 年将增长到 204 亿美元。

高精地图是指绝对精度和相对精度均在 1 米以内的高精度、高新鲜度、高丰富度的电子地图，英文称为 HD Map(High Definition Map， 从数据精度和要素丰富度的角度定义)或 HAD Map(Highly Automated Driving Map，从自动驾驶功能的分级标准角度定义)。高精地图所蕴含的信息丰富，含有道路类型、曲率、车道线位置等道路信息，以及路边基础设施、障碍物、交通标志等环境对象信息，同时包括交通流量、红绿灯状态信息等实时动态信息。

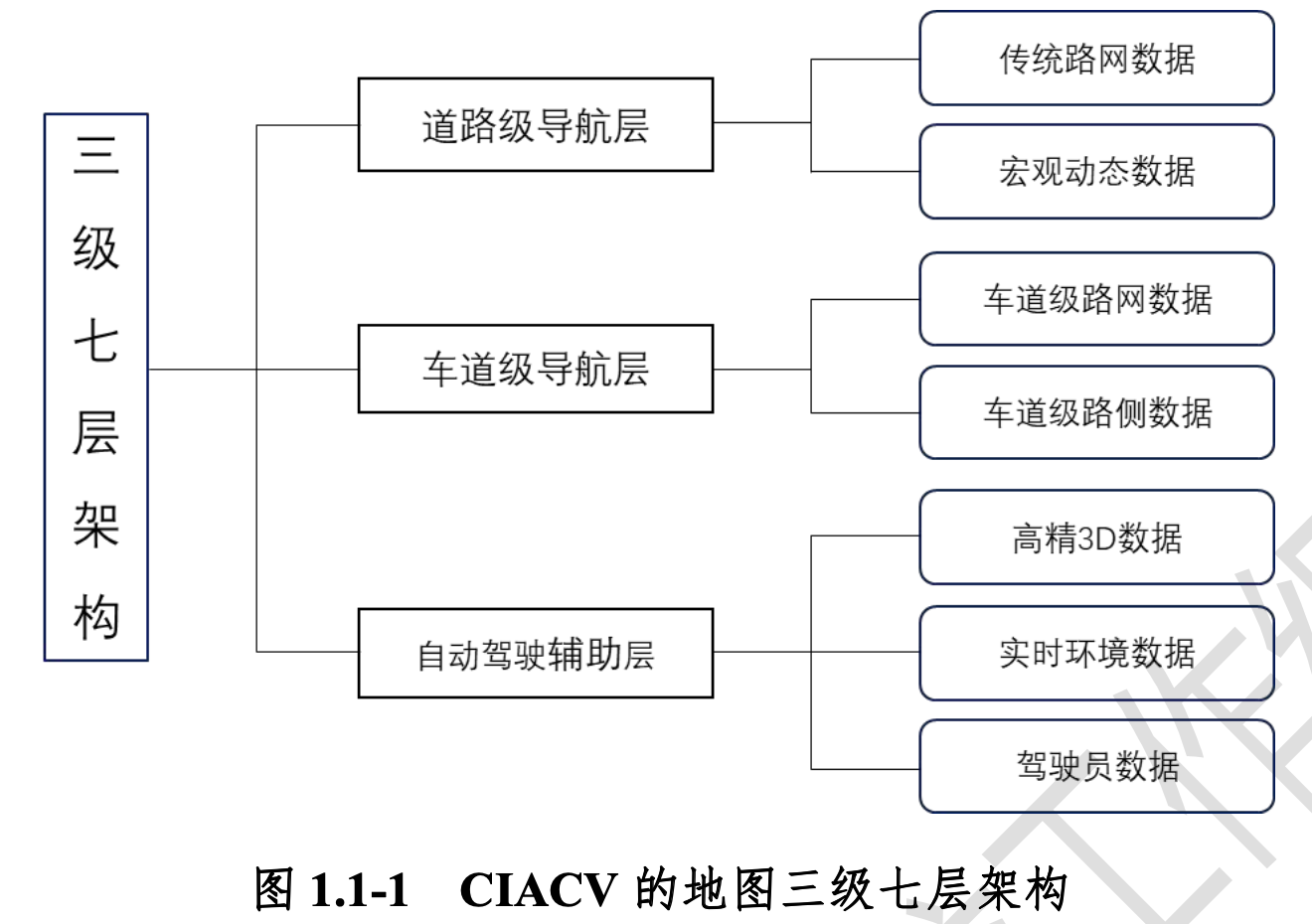

不同地图信息的应用场景和对实时性的要求不同，通过对信息进行分级处理，能有效提高地图的管理、采集效率及广泛应用。高精地图可以分为四个基本层级，由底层到上层分别为静态地图、准静态地图、准动态地图和动态地图。如下:

静态地图包含道路网、车道网及道路设施的几何、属性信息。车道线、车道中心线以及曲率、坡度、航向等信息构成了道路和车道模型，帮助自动驾驶车辆进行精确的智能决策与控制执行，包括转向、 驱动、刹车(制动)等。

准静态地图包含交通标志牌、路面标志等道路部件信息，可以用于自动驾驶车辆的辅助定位。同时，道路受到外界因素(如日常磨损、天气、外界碰撞、人为修改等)的影响会发生变化，如道路标线磨损及重漆、交通标志牌移位或变形等信息也体现在准静态高精地图中，确保自动驾驶车辆的安全。

准动态地图包含道路拥堵、施工、交通管制、天气等信息，可以用于自动驾驶车辆的实时动态路径规划(全局路径规划和局部路径规划)，提升自动驾驶运行安全与效率。

动态地图包含周边车辆、行人、交通事故等实时性较高信息，可以用于自动驾驶车辆的局部路径规划与决策辅助，增加信息冗余，提升自动驾驶的安全度。

目前，全球各企业组织也有类似地图信息分层，如博世提出的 LDM(Local Dynamic Map)模型、日本 DMP(Dynamic Map Platform) 公司提出的类似四级分层模式、中国智能网联汽车产业创新联盟 (CIACV)-自动驾驶地图与定位工作组针对中国交通环境特点和智能网联汽车对地图要求提出的三级七层架构等。

此外，室内高精地图也是高精地图发展的一个重要方向。与数据来源丰富、数据表现力强、提供信息多样的室外高精地图相比，室内高精地图现有数据非常单一和缺乏，两者差距巨大。由于室内高精地 图数据获取成本较高，没有任何绝对参考位置信息，采集方式传统且精度较差，目前仍缺乏丰富的地理信息数据。

自动驾驶系统相比车载娱乐导航系统提出更高的要求，如超视觉感知增强，感知系统效率提升、辅助决策信息完善、协助路径规划并提升系统安全冗余等。同时，高精地图也是在传统导航电子地图基础上基于自动驾驶系统需求演变发展而来的，二者并非完全独立，具有一定继承性和衍生性，在保留传统导航地图检索、道路规划、渲染、 诱导等功能基础上，高精地图侧重地图信息丰富性、精度高、提升计算机器或汽车智能化三大方向，以及高频更新、标识横纵向定位、坡度曲率节能应用与舒适性提升等。

高精地图可有效弥补传感器的性能边界，提供重要的先验信息，作为车载感知器、GNSS 等定位信号统一基础坐标系环境，是实现高度自动化驾驶甚至无人驾驶的必要条件，也是未来车路协同的重要载体。高精地图对自动驾驶汽车的作用具体表现在以下几个方面:

(1) 作为汽车的“长周期记忆”，为车辆的自动驾驶提供道路先验信息。与车载传感器相比，高精地图不受天气环境、障碍物和探测距离等限制，为自动驾驶汽车提供安全冗余。同时，高精地图可以为车辆纵向加减速、横向转向及变道等决策提供先验信息，提高驾驶舒适性并实现智能节能。

(2) 可预知红绿灯、车道线、道路标识牌等交通要素的位置，有助于提高传感器的检测精度和速度，节约计算资源。

(3) 可作为规划决策的载体，路口红绿灯状态、道路交通流量、路网变化情况，以及车辆传感器信息等都可以传递至高精地图服务平台，通过服务平台实现智能路径规划。

(4) 未来众包采集，可积累大量的驾驶数据，实现驾驶场景数据库的丰富，为无人驾驶系统进行仿真验证、优化人工智能训练等提供重要基础数据。

(5) 市场需求方面，单车智能参差不齐，高精地图成为共同选择。除特斯拉外，BBA 及造车新势力们都选择了视觉为主的感知硬件。基本是从目前技术和性价比、成本和安全角度冗余考虑，感知摄像头的数量有多有少，但是高精地图和高精定位成了共同的选择，很明显高精地图和高精定位是未来主流，如下表 1.1。

表 1.1-1 BBA、造车新势力辅助驾驶硬件配置表

车型	奔驰S级 (W223)	奥迪A8 (D5)	宝马iNEXT*	小鹏P7	理想X01*	特斯拉Model3
辅助驾驶摄像头	4 前置 双目	1 前置 双目	6 前置 双目	13 前置 双目	8 前置 双目	8 前置 双目
环视摄像头	4	4	4	4	4	1
毫米波雷达	5	5	5	5	5	5
超声波雷达	12	12	12	12	12	12
激光雷达	1	1	1	无	无	无
高精定位	有	未知	有	有	有	无
高精地图	有	有	有	有	有	无

尽管利用摄像头、雷达与 GPS 等传感器来完成对道路周边信息 进行实时获取的方式更容易落地，但在雨雪雾天气等很多极端情景下容易导致传感器失效，构成安全隐患。因此，通常在常规传感器之外引入高精地图数据的目的就是希望借助高精地图在更多的驾驶场景下保证安全，高精地图和高精定位对于保障极端情况下的驾驶安全是传感器的一个有效补充。虽然极端驾驶场景出现频率不高，却是酿成交通事故的高发地，高精地图可以说是一道保命的安全防线，比传统导航地图更有意义。

政策法规方面，地理信息是世界各国重要的战略性信息资源，受到各国政府的高度重视。一些发达国家通过健全法制，强化监管，加大资金和技术投入的手段，积极促进地理信息资源的广泛应用。

相关组织、标准方面，国际和国内高精地图行业仍然在快速发展中，此工作必然是一个持续更新的过程。智能网联汽车高精地图行业在中国也还处在发展的初期阶段，还没有完善的标准体系。

由于地图行业涉及到国防安全信息，我国高精地图测绘并不对国 外厂商开放，国内图商成为我国高精地图行业主导。中国自然资源部也出台了《关于加强自动驾驶地图生产测试与应用管理的通知》，明确规定自动驾驶地图作为导航电子地图的衍生产品在管理上沿用导航电子地图相关政策但现有的法律法规对自动驾驶行业发展的壁垒主要体现在公开地图表示内容、地图加密和偏转、审图方式和周期、 众包的行政许可、原始 GPS 坐标的使用、对外资企业的限制六方面。 同时，中国自然资源部测绘主管部门对于自动驾驶抱持非常开放的态度，近两年一直在积极地跟图商沟通如何制定面向自动驾驶的法律法规。

由于高精地图的制作流程、成本、分发方式以及呈现的形态等， 与传统电子导航地图有着较大的区别。高精地图对数据更新的实时性要求极高，完全依赖专门的采集车进行高精地图采集，效率低且成本高。高精地图的覆盖范围取决于 OEM 的需求，图商依据 OEM 的需求进行采集生产。目前国内图商的 HDM 范围都只是针对全国的高速和城市快速路等封闭道路，并没有扩展到全部道路；所以提高高精地图的采集和更新速度成为重要课题。目前，众包可以有效提高高精地图采集效率，但其需要采集公司具有相应的地图采集资质，并依赖于极其强大的数据处理能力。因此高精地图宜采用智慧生产线利用大数 据分析、众包数据采集和人工智能等新型制图技术，以满足自主泊车、 V2X 及智慧城市等多种场景的高精地图需求。近两年随着高精地图 需求不断提高以及技术发展，此现象也在逐步改观。

自动驾驶(车路协同)领域是高精地图未来最大的应用领域，高精地图并非仅限用于自动驾驶，同时，还可以运用于仿真测试、智慧城市、智慧旅游、公安、房地产、交通运输、无人配送、新零售等众多领域，且泛化应用市场容量巨大。

行业市场规模方面,随着 L3/L3+自动驾驶时代的临近，2019-2025 年高精地图产业有望快速发展。高精地图市场参与者中，主要包括中大型专业图商、自动驾驶领域老牌科创型企业以及初创企业。根据海外高精地图单车价值约 200 美金测算，由于预计未来 5-10 年将出现智能驾驶需求爆发期，预测 2020/25/30 年全球高精地图市场空间有望达到 20/90/200 亿美元。目前国内高精地图的商业模式仍未完全成型，按照 3 亿辆汽车保有量及高德地图于 2020 年四月确定的单车 百元年服务费测算，未来国内高精地图市场潜在规模约为 300 亿元。

目前，中国的高精地图产业正在从技术研发向规模投入迈进。高精地图行业是一个资金密集型的行业，一方面由于地图数据库建设周期长，投入资金大而且需要持续滚动投入；另一方面，导航电子地图产业具有先发优势大，而边际成本低的显著特点。近两年，国内主要图商纷纷加大测绘投入，开始对外提供分米级、厘米级地图，多家自动驾驶企业加入地图赛道。

资本界近年来更侧重于商业化，如细分市场、示范、路测、区域 运营等。众多主机厂规划，2020 年将是 L3 级自动驾驶集中规模测试验证时间，2025年前将规模化集中上市，鉴于高精地图是L3 及以上级别自动驾驶技术的重要组成部分，高精地图也会随之进入规模化应用阶段。因此，自动驾驶系统玩家必然在全球范围内加快高精地图业务布局，为自动驾驶技术规模化量产做好准备。而随着 L4、L5 级自动驾驶技术的发展，未来智能网联汽车高精地图将在更新方式、商业模式、信息丰度、运营理念等方面不断变革，支持并推动智能网联汽车产业的发展。

未来，相信高精地图将成为众多主机厂、零部件供应商、图商、 自动驾驶解决方案提供商、出行服务商、交通运输与物流企业的创新汇聚平台，并成为支撑我国智能网联汽车创新发展的重要基础，高精地图将不仅成为汽车自动驾驶的支撑，也将成为智能交通管理规划的重要协同平台，推动城市级道路交通管理。

1.2. 高精地图国际现状

由于世界各国监管政策不同，发展速度也就不一样，高精地图市场的企业比较多且杂，几家有代表性的巨头企业高精度地图竞争格局呈现两极分化的态势，一方面是大型互联网科技巨头、车企，如谷歌、英特尔、宝马等，这些企业在高精地图研发上更多采取集中采集方式，合作伙伴数量相对多而且更为稳定，在市场上影响力更强；另一方面 则是自动驾驶行业算法集成层面的初创公司，此类公司成本预算有限，对现金流较为迫切，基本采用成本较低的众包采集，并且积极地探索高精度地图的商业化变现模式。

发达国家从 20 世纪 70 年代就开始进行自动驾驶汽车研究，在可行性和实用性方面，美国和德国走在前列。早在 20 世纪 80 年代，美国就提出了自主地面车辆(ALV)计划。美国在自动驾驶领域的研究处于世界领先地位，由于具备自动驾驶所必须的高精地图，以及政策法规对自动驾驶的包容与开放，自动驾驶车辆的测试很早就开始进行，自动驾驶相关企业可以将研究与实验相互结合，极大促进了自动驾驶技术的发展。美国也成为拥有自动驾驶技术、高精地图初创企业最多的国家。

德国虽然是全球汽车工业企业主要城市，但由于互联网行业发展 状况的原因，并没有像美国和中国一样拥有大量的高精地图开发企业，HERE 是目前比较有代表性的复合体企业。

2013 年日本内阁政府启动了名为 SIP(战略性创新创造方案)的项目计划，其中自动驾驶是它的核心之一，自动驾驶系统构建也自然是国家战略的一部分。从课题的调研到政府、企业、协会、团体、民间的协调，都由 SIP 统筹。为了将 SIP 成果(基础地图的数据格式， 精度管理方式)产业化，设立了“Dynamic Map Platform Co., Ltd.”(以 下称 DMP)公司。DMP 成立代表日本动态高精地图开始走向产业化。

1.3. 高精地图国内现状

高精地图在无人驾驶领域具有不可替代性，且最近几年国家开始 逐步放宽对地图产业发展的政策限制，地图产业的发展越来越受重视，而地图行业涉及国家机密，政策壁垒把各类国外图商挡在了门外，为国内高精地图企业创造了稳定发展的契机。

国内投入高精地图市场的企业同样比较多，既有百度、高德、四维、易图通等传统图商，也有华为、滴图、初速度、中海庭、晶众、宽凳、全道等科技新势力。自2018年来，国内高精地图厂商已陆续进入汽车整车制造企业，其中高德、百度、四维图新、易图通均已进入全球主要汽车厂商供应名单。从场景上来看，目前高精地图落地场景主要是高速公路和停车场，对应支持高速 HWP 和停车场 AVP 的自动驾驶功能。

在中国，高精地图的行业准入门槛很高，主要是受限于资质、技术、资金三方面。首先，尽管中国拥有地图业务的单位众多，但严格的审核制度，导致拥有制作高精地图资质(甲级导航电子地图制作) 的机构却寥寥无几，截至 2020 年 11 月，仅有 28 家企业获得导航电 子地图甲级资质。虽然已有 28 家机构获批高精地图资质，但真正具有高精地图采制能力的公司，屈指可数。目前业界公认具有高精地图采制能力的公司包括四维图新、高德地图、百度地图、易图通等。四维图新在 2019 年初与宝马中国签署自动驾驶地图及相关服务许可协议，为后者提供 L3 以上自动驾驶系统提供地图产品及服务，是国内首个用于L3+自动驾驶的高精地图量产订单，也意味着四维图新高精地图已开始走向量产；百度也与多家车企签署高精地图的商业化定制项目，包括北汽、现代等，百度地图的自动化程度已超过 90%，算法识别率达 98%以上，基于 Apollo 开放平台，自主研发了一套完备的高精地图制作、生产、发布及更新流程，产业优势明显；高德地图是国内首家实现高精地图商业化的公司，已建立了自主采集的高精地图 UGC 体系及自动化数据生产模型，并基于阿里生态的物流配送、车路协同、城市大脑等业务实现高精地图的数据更新，2019 年高德宣布以“成本价”向合作伙伴提供标准化高精地图;易图通的智慧生产线利用大数据分析、众包数据采集和人工智能等新型制图技术，以满足自主泊车、自动驾驶、V2X 及智慧城市等多种场景的高精地图需求；易图通 2016 年支撑了国内首个自主泊车 POC 项目完成技术储备，并于 2019 年拿到国内首个自主泊车地图定点，2020 年成为某一国际 OEM 中国市场的唯一定点服务供应商,同时与德国大陆集团、地平线等产业知名企业建立战略合作关系。

高精地图的主要成本分为两个部分：一是采集成本，主要包括设备成本、采集车辆的行驶耗材、过路费及人力成本等，仅一辆高精地图采集车需要配置的设备就包括：激光雷达、摄像头、陀螺仪、GPS 接收机、数据存储和计算设备等；二是编译制作成本，主要是人力成本，编译制作过程需要高精地图制作企业投入相当多的人力。编译制作过程的“内业”人员的主要任务有地图绘制、校正地图信息、更新 POI 信息、更新互联网用户报错等。相对于巨头公司，初创公司面临着成本、资源短缺、经验不足的压力。在地图采集上，传统地图企业多采用激光雷达的方案，而初创科技公司采取了以人工智能技术为基础的纯视觉方案，通过搭载价格较低的摄像头以降低数据采集成本; 摄像头在精度上不如激光雷达，因此在数据更新环节，一些初创公司会利用众包的方案，以高精地图为底图，与物流企业、车企等合作，通过视觉传感器多次拍摄积累数据，提升整体更新精度。

从收费模式上也将改变原有电子地图的 License 授权模式，高精地图的主要有按单位时间和按数据量收费两种收费模式，核心区别在于收费稳定，初期阶段基本以服务功能开发费+License 组合为基础; 此外，还存在一种“免费”模式，即图商向客户免费提供现有数据产品，但同时客户需向图商提供收集到的数据，地图的价格即为客户收集数据的价值。由于高精地图对数据更新的实时性提出很高的要求，从高精度的产品形态和服务方式角度，通过云服务平台对实时更新的高精地图数据进行实时分发是一种可行的方式，且云平台还能通过实时收集各车的行驶数据来补充道路情况信息闭环，增强收集数据密度 而降低收集成本。

基于高精地图的生产成本高和更新频率高等问题，第三种方式可能是未来收费模式发展的大方向，同时，在国内建设公共的地图云服务平台，为自动驾驶汽车搭载的 MCU、地图盒子、域控制器等提供 高精地图支持，不仅可以节省量产应用的成本，也便于采取信息防护措施，保证国家战略信息的安全，这将是一条符合中国国情、通达 L5 级自动驾驶的高效路径。

1.4. 高精地图需求情况

高精地图当前不仅仅可以服务于自动驾驶领域，也能为路侧端提供帮助，同时也被其他可以提供地理服务的行业所应用。

当前对于高精地图要素，不仅包含道路级别的属性，也有车道级别的属性。道路级别的属性主要包括道路等级，类型，隧道，收费站，曲率，坡度等，车道类别的属性包含车道线，车道类别，车道宽度，车道数量，车道几何形状等，同时对于可以应用到车辆定位的道路标识牌也有需求。

精度需求因要素而异，也是根据自动驾驶系统需求分解得出的，例如说地理围栏的基本需求，是要知道车辆在哪种类型的道路上，所以高精地图的精度至少要能够满足道路级的定位，同时对于道路的等级，类型要素要求也高，因为这两个要素是判断车辆所在道路很重要的标志。

高精地图的覆盖，基于 L2、L2+和 L3 而言，主要限定在封闭的道路上，例如高速公路和城市快速路，所以高速公路和城市快速路需要全覆盖。对于 V2X 路侧端而言，重要的路口需要覆盖。此外，对于自动泊车来说还需要覆盖停车场。如果是室内停车场还会碰到没有 GNSS(及定位增强服务)信号及确定楼层的问题，可能的解决方案包括超宽带定位 UBW，或利用传感器进行地图特征匹配等。

高精地图的更新，静态环境部分，主要是依赖于静态高精地图、同时结合准动态及动态高精地图作为输入，地图更新不及时会造成用户体验的下降甚至于错误的判断，所以地图更新一直以来都是高精地图的重要部分，更新的频率越高越好，但是考虑到当前的技术水平和成本，季度更新策略最佳，当然月度更新甚至周更新更受欢迎，但是成本也会更高。在更新的时候，可以采用小版本部分更新或者是增量更新的方式，而大版本采用全部更新的策略。对于高精地图里的动态或准动态部分，一般通过车联网以实时或准实时(秒到小时级别)的频率更新。

高精地图需要具备极高安全性才能够满足自动驾驶的安全需求，自动驾驶上层系统会对地图信号提安全需求是信号要有保护机制，分解到高精地图的要求是内部逻辑要正确，没有常规错误，而且至少符合质量管理的基本要求。

当前自动驾驶主要用地图实现地理围栏，车辆纵向控制，车辆横向控制，汽车节能等功能。

地理围栏，通过地图去定义自动驾驶功能开启的范围，例如主要在高速公路和城市快速路上开启，利用高精地图和高精定位实现定位在高速公路上，同时对自己所处的车道以及当前车道未来的走向进行预测，从而实现特定开启范围的限制。

车辆纵向控制，主要是帮助在大曲率弯道道路能够及时进行速度控制，从而保证车辆可以平稳过弯。

车辆横向控制，主要是利用车道线的几何以及车道宽度跟摄像头的数据做融合，从而得到更好的一个车道模型，帮助车辆沿车道中间行驶。

汽车节能，主要是通过地图提供纵向的坡度，当车辆上坡时提早增加合适的扭矩，当车辆下坡时及时减少动力输出，从而达到车辆节能的目的。

1.5. 高精地图行业困境

高精地图是自动驾驶汽车不可或缺的重要基础。国家发展改革委于 2020 年发布的《智能汽车创新发展战略》中提出“建设覆盖全国路网的道路交通地理信息系统。开发标准统一的智能汽车基础地图，建立完善包含路网信息的地理信息系统，提供实时动态数据服务”。 随着自动驾驶的快速发展，高精地图的重要性受到越来越多的重视和关注，国内外地图厂商都在积极投入研发量产的高精地图产品，但在量产车领域，尽管业界对高精地图的重要性已经有了基本共识，但并没有飞跃式的应用，高精地图当前的实际发展状态与应用需求之间仍然存在较大的差距，主要体现在以下几个方面:

(1) 生产效率、成本及长期服务的成本

高精地图精细程度高，动态要素丰富，传统地图生产方式难以满足其量产应用的需要。采用传统测绘车方式，分米级地图的测绘效率约为每天每车 500 公里道路，成本为每公里 10 元左右，而厘米级地图的测绘效率约为每天每车 100 公里道路，成本可能达每公里千元。在成本约束下，测绘效率很难大幅度提高。因此，相比于导航地图，基于测绘方法高精地图的制图成本更是高得多，而且图商要支持地图的有效更新，就需要庞大的采图车队、制图产线、数据管理与云服务。 这些成本都会对目前 OEM 与消费者的商务模式构成挑战。对于图商来说，想仅在高精地图数据产品上就实现盈利极度困难，目前还是要靠烧钱和其他产品捆绑等方法。众包地图是提高生产效率的一个思路，但保证地图采集质量的可靠性、一致性，并在海量众包数据中快速提炼生产高精地图以满足实时性要求，仍是一个难题。

(2) 数据范围、可靠性及更新

高精地图的数据范围是图商根据 OEM 的需求进行采集生产的，目前国内图商的高精地图范围都只是针对全国的高速和城市快速路等封闭道路，并没有扩展到全部道路。即使是全国高速和城快这样有限的里程(截止 2019 年，单向约 33 万 km)，OEM 既无能力也无资质对地图数据的可靠性进行全部验证。同时，自动驾驶应用要求作为先验感知的车载高精地图需要具备实时更新能力。对于 ADAS 级别应用，要求车辆控制系统不停机完成地图的在线更新；对于高度自动驾驶应用，则要求地图完全实时化。如何在车辆行驶中完成高频率的地图在线更新，也将是量产应用的一个关键问题。无论更新周期多短，都会存在地图数据和真实情况不相符的情况，这也会限制高精地图的应用。

(3) 地图偏转及定位

受国家地理测绘相关法规的限制，民用商用地图上不能够使用真实的 WGS84 坐标，所有的地图数据都要经过偏转插件加密后才能够使用，通常为几百米的非线性偏转+随机扰动。而定位也要经过相同的偏转才能够在该地图上使用，由于随机扰动的影响，会引起约 20cm 的精度损失。通常高精地图的绝对精度在 1 米以内，相对精度在 0.5 米以内，20cm 的偏转插件精度损失会影响到高精地图和高精定位的使用范围。

(4) 地图存储

车载地图的体积受到嵌入式系统的存储容量限制。一般来说，车载导航用地图(米级精度)的存储密度约为每公里道路 10KB，矢量化量产的 ADAS 地图(分米级)和高精地图的存储密度每公里基本都在 10KB 到 100KB 之间。仅全国 30 多万公里高速公路的高精地图经压缩处理之后也需要 6GB 到 20GB 不等的存储量。GB 级别的存储需求，不仅远远超出目前主流车载存储器方案的存储容量，而且影响产线效率，出产量产擦写数据可能每片需要半小时之久，这意味着必须考虑云存储方案。如果采用分布式云存储方案，通过云端存储部分高精地图，通过 5G 网络实现下载和更新，依然会存在影响车载存储器寿命的问题：车载存储器的反复擦写寿命一般在 1000 次左右，反复更新擦写对车载存储的寿命影响很大，如果不采取限制措施，可能不到 5 年，存储硬件就会达到设计寿命。

从以上问题可以看出，高精地图在自动驾驶汽车中的量产化应用，必须基于车联网的架构，以实现地图的云存储、实时更新和众包采集。这套架构实际上构建了一套实时地图应用与生产的闭环，通过提高云 服务端自动化程度，提升车联网通讯效率(如 5G 应用)，完善传感器融合识别算法，不断提高 MCU 向总线提供地图的实时性、丰富性，最终实现可满足 L5 级别的完全实时化高精地图。

同时，车道级精度的高精地图需要有相应的高精定位方案才能实现有效应用，然而目前高精定位仍有诸多问题需要解决。

(1) 可靠的车道级定位成本方面，即使有了可用的高精地图，想要准确将车定位在高精地图的车道上，也需要较高成本的定位系统。依照目前主流的高精定位方案：高精地图+GNSS+定位增强服务 (RTK/PPP 等)+ADAS 相机+IMU+车辆 CAN 信号，想要获得比较可靠的定位效果，需要双频GNSS 接收机+双频定位增强服务，同时要获得较长时间的航迹推算能力，则需要战术级的 IMU。很不幸的是，目前相关零部件行业的发展，还未成熟到以 OEM 能接受的价格来提供。双频 GNSS 接收机价格是车规单频接收机的 7 倍以上，双频定位增强服务是单频的 4 倍以上，战术级 IMU 和消费级相比也是 N 倍的成本倍数。所以即使克服了 HDM 的成本，高精度定位的成本也是很大一笔支出。

(2) 融合定位的可靠性方面，高精地图+GNSS+定位增强服务 (RTK/PPP 等)+ADAS 相机+IMU+车辆 CAN 信号这样的融合定位方案，如何在全国范围内验证其可靠性，进而间接验证 HDM 数据的可靠性，这也是另一个难题。

(3) 功能安全和完好性方面，整个定位系统，是否需要符合 ISO 26262 的功能安全要求，怎样符合要求，这也是目前尚未解决的核心问题。而定位数据又存在多源融合、传感路径长的问题，其预期功能 安全也是需要探索和研究的。

此外，随着自动驾驶的快速发展，高精地图的重要性受到越来越多的重视和关注，国内外的地图厂商都在积极投入研发量产的高精地图产品，但是在许多方面都遇到一些尚待解决的困境，也是下一步高精地图行业重点解决的问题。

(1) 高精地图还没有形成统一的行业规范。针对自动驾驶应用需求，高精地图需要有丰富的数据类型、高频率的更新、更多的动态信息，实现更高精度和高可靠性的应用。其中的地图内容、数据格式、发布传输、更新管理等都还没有统一的共识。

(2) 高精地图的安全性验证还没有行业统一的共识。近年来，美国、日本、德国等国家先后建立了一些高精度动态地图相关的平台， 形成了各自的高精度动态地图采集、更新和应用模式，推动高精地图的商业化进展。由于高级别自动驾驶系统中，地图和车载传感器一起组成传感器系统，为车辆的定位、感知、规划控制等提供输入和支持。 因此从汽车安全角度出发，需要考虑几个地图相关的领域：功能安全 (ISO 26262)包括汽车软硬件的风险，预期功能安全(SOTIF / ISO21448)的安全运行要求，以及自动驾驶功能面向用户的使用安全 等。这些安全评估目前还没有相关的技术标准和规范。

(3) 高精地图需要高覆盖度和高频率更新，采集制作成本与商业模式还不成熟。在成本方面，传统地图采集方式采用高精度高成本的地图采集设备和采集车，配合大量的人力资源投入地图内业制作，无法实现自动驾驶所需要的高频更新需求(部分元素需要小时级甚至几乎实时更新)，采用低成本的采集系统及 AI 技术成为降低高精地图采集和更新成本的重要手段。另一方面，高精地图的收费模式还有待验证，需要结合自动驾驶应用的场景进行设计，无论是年费模式还是订阅模式，都还没有行业规模化推广应用的案例。

(4) 在国内，高精地图的生产和发布过程受到严格的测绘地理信息法律法规管理，与自动驾驶需求不能完全对应满足。我国现行相关法律法规，涉及自动驾驶地图数据采集、要素表达、数据加密、数 据更新、审图、发布、成果保密等方面。国家出于安全的考虑，测绘政策对于高精地图的生产、使用做了诸多规定，即资质许可制度、地图信息表达约束、技术安全处理要求、审查批准等。主机厂和图商均在与政府相关监管机构密切沟通，希望在政策法规方面有一些突破。

1.6. 高精地图发展趋势

尽管面临各种困境，高精地图的发展还是行业非常重视的热点，也受到行业上下游的关注，预计会有以下几方面的趋势:

(1) 高精地图的管理和市场主体演变。例如 Here 从 2013 年就开始制造高精地图，其研发最早开始于 Here 与戴姆勒的一个合作项目，后来被奔驰、宝马、奥迪收购后，先后引入了 Intel、博世、大 陆、先锋等产业投资，涵盖了芯片、传感器等解决方案。2016 年 6 月日本相关 OEM 和供应厂商发起成立了 DMP，作为高精地图数据平台的建设主体，负责地图基础数据的采集和相关技术研发。2017 年中国成立了国家智能网联汽车创新产业联盟(国汽智联)，专门设立了智能汽车基础平台工作组，原国家测绘局在“放管服”政策指导下增加审批导航电子地图制作甲级资质到 28 家，并将进一步调整测绘资质管理办法，这些措施都会影响高精地图市场主体的演变。

(2) 高精地图标准研讨和建立。在国内，智能网联汽车和高精地图行业的深入融合和技术的成熟，不断推动高精地图向标准化方向发展。工信部、交通部、自然资源部、标准委等不断加快编制和发布 智能网联汽车、车联网、高精地图等相关标准规范。国际上，ISO、 NDS、ADASIS、SENSORIS、OADF、TISA、Open LR、SAE-International、 ETSI 等标准化组织发布了自动驾驶和高精地图相关的数据交换格式、物理格式、动态信息存储格式、位置参考等标准规范。

(3) 新型地图和新型测绘技术的发展和应用。随着各类传感器在车上成为标配的部件，终端量产车成为地图数据的采集和更新的入口的趋势越来越显著，未来汽车既是地图的使用者，也是地图的生产者。基于高精地图也会延伸出各类服务扩展，例如 AR 导航、城市基础设施更新、车道级定位服务等。

(4) 图商的角色从交付向服务演变，客户从 B 端向 C 端扩展。 高精地图需要实时更新的特性打破了过去图商只是向主机厂或者车载信息娱乐企业销售授权费的商业模式，开始向地理信息数据服务商转型。图商在产业链中的角色正在逐渐从传统汽车时代的供应商转变为自动驾驶时代的重要参与者、合作者、服务商。除了向车厂或者自动驾驶出行服务商提供地理信息数据服务这种 B 端的业务，高精地图也会向 C 端延伸。

1.7. 高精地图头部企业

从互联网企业、汽车厂商、出行服务提供商和图商企业对高精地图的投入来看，高精地图对于自动驾驶的作用非常重要。随着自动驾驶技术突飞猛进和高精地图市场的迅猛发展，国际国内众多企业纷纷 涌进高精地图领域，高精地图赛道将会越发拥挤。

1.7.1. 国际高精地图代表企业

Waymo 最初是谷歌公司旗下的自动驾驶公司，2016 年 Waymo 从谷歌公司独立出来，成为了 Alphabet 旗下的子公司。从 2009 年开 始 Waymo 开始为自动驾驶汽车绘制地图，是全球最先进的自动驾驶技术厂商之一，目前以满足美国多个城市的 L4 级别自动驾驶。Waymo 的高精地图由谷歌地图发展而来，有强大的数据与技术背景，目前其制作的高精地图仅用于自己的自动驾驶，并不作为商业化产品。其采集地图的手段为激光雷达加组合导航定位系统，并拥有一支庞大的测绘车队一起集中创建高精地图。

Here 前身是美国综合电子地图信息领域供应商 NAVTEQ，2008 年被诺基亚收购并入 Here 地图部门。在 2015 年 Here 地图从诺基亚剥离，并最终被由奔驰、宝马、奥迪三大汽车厂商组建的收购集团以 25 亿欧元的价格收购。2016 年 12 月，四维图新，腾讯和 GIC 私人有限公司获取了其 10%的股权。Here 在全球有很多合作伙伴，博世、大陆、先锋等公司都使用他们的车载传感器实时获取地图。Here 面向自动驾驶的高精地图是其传统导航地图业务的延伸，地图精度至少为亚米级，信息更丰富。道路基础信息、特征标志物、动态信息层分属不同的图层，可以根据厂商需要进行个性化的叠加。2018 年 5 月，Here、四维图新、Increment P (IPC)/Pioneer、SK Telecom 宣布共同成立 OneMap 联盟，旨在制定全球地图标准。从 2020 年开始向行业提供统一标准的高精地图产品与服务，为全球 OEM 自动驾驶方案的落地提供支撑。

TomTom 是一家主营业务为地图、导航和 GPS 设备的荷兰公司，总部位于阿姆斯特丹。TomTom 是全球少数拥有数字地图资产的公司之一，TomTom 是 Facebook、苹果等公司地图业务最重要的数据提供商。TomTom 的核心业务是在导航地图方面有着多年的开发经验，但这类地图产品是嵌入到车辆的导航装置当中的，近年来的需求量正在迅速下滑。为了转型，TomTom 已经开始将重点放在对无人驾驶所需要的高精地图进行投资上。自 2015 年推出以来，全球前 5 名的汽车制造商中 4 家厂商的研发项目中已经集成了 TomTom 高精地图。2017 年 7 月，TomTom 宣布与百度达成合作协议，共同研发用于自动驾驶技术的高精地图。

Zenrin 创立于 1948 年，总部位于九州市，在地图软件，车载导航软件和相关 IT 服务方面占有很大的市场份额，是日本最领先的地图测绘公司之一。Zenrin 很早就开始加入日本政府的战略创新项目 SIP，参与调查和检查高精地图构建的试做和评估。除了与荷兰的 TomTom 公司合作，还与日本 KDDI 和富士通合作进行自动驾驶车的地图传送发布等研发工作。2017 年宣布与 NVIDIA 合作，为自动驾 驶汽车开发云到车的高精地图解决方案。2019 年 5 月，该公司公布已将其地图数据应用于日产的自动驾驶系统 ProPILOT 2.0，利用其提 供的 3D 高精地图数据实现了高速公路上的 Handsoff 驾驶。2013 年，日本启动了名为 SIP 的项目，自动驾驶是它的核心之一。为了将 SIP 成果(基础地图的数据格式，精度管理方式)产业化，设立了“Dynamic Map Planning Co.，Ltd.”(已下称 DMP)公司。DMP 成立代表日本 动态高精地图开始走向产业化。他们的目标是在 2020 年，实现日本 高精地图的覆盖。DMP 公司 2016 年 6 月成立，2016 年 12 月开始提 供高速公路样本数据(约 500km)；2018 年 1 月开始提供部分高速公 路数据(约 14，000km/半程)；2019 年 3 月开始提供高速公路数据(约 30000km/全程)。2020 年 3 月负责丰田自动驾驶软件前期开发的 Toyota Research Institute Advanced Development, Inc(TRI-AD) 与 DMP 达成协议，在 2020 年 4 月利用双方的技术开展验证试验。双方将运用 TRI-AD 的开放式软件平台 Automated Mapping Platform(AMP: 地图自动生成平台)，根据车辆传感器收集到的图像等数据检测道路上发生的变化，从而验证 DMP 高精地图更新效率提升的可能性。

Mobileye 是以色列一家生产协助驾驶员在驾驶过程中保障乘客安全和减少交通事故的视觉系统的公司，从 1999 年开始研发并收获了前所未有的技术知识。公司在单目视觉高级驾驶辅助系统(ADAS) 的开发方面走在世界前列，提供芯片搭载系统和计算机视觉算法运行客户端功能。2017 年 3 月 13 日，英特尔正式宣布收购 Mobileye。Mobileye 本身不涉及高精地图的制作，但Mobileye 的每一个摄像头都可以采集到前面的路况。例如，摄像头可以把路面中的车道线或者是限速块的距离定位出来，把每一个图像解析成数据，再把数据打包成数据包进行上传，并且在底图上进行实时叠加。通过 Mobileye 和 大众、日产以及通用的合作，会有越来越多的车搭载 Mobileye 的摄像头。通过图像+智能+网联的结合方案，可以做到 10cm 级的高精度。2017 年 Mobileye 与 Here 达成合作共同研发应用于自动驾驶汽车的高精地图。2018 年 Mobileye 与上汽达成合作，双方将研发 L3，L4 和 L5 级别的自动驾驶汽车以及 REM(Road Experience Management)。 同年，Mobileye 也和四维图新达成合作，合作重点是 REM。

1.7.2. 国内高精地图代表企业

百度依托于百度 Apollo 自动驾驶整体战略，在高精地图这一领域布局较早，目前百度高精地图以 L3 级别自动驾驶的要求为标准，所以采集的道路场景以 30 万公里的全国高速公路为主，基于其 AI 技术优势，地图生产的自动化程度比较高。百度高精地图是三步走的渐进式路径，第一步是针对人类驾驶和辅助驾驶导航和 ADAS 的应用，第二步主要是针对结构化高速公路的 HWP 应用，第三步是向更高级别自动驾驶的产品级别应用，包括 RoboTaxi 和 AVP 等。2020 年 3 月，广汽新能源旗下新上市的 Aion LX 搭载了百度的高精地图， 另外作为高精地图科技专项承担单位，百度还将为 2022 年冬奥会助力。

高德早在 2014 年就获得了高精地图商业订单，在 2015 年，就已经建立高精地图产线。目前已经完成超过 30 万公里高速和城市快速 路的覆盖，并开始大量覆盖城市普通道路。高德利用自研的采集系统， 带有两个单线激光和多个摄像头，生产的产品绝对精度可以达到 50cm，相对精度可以达到 10cm。2019 年上海车展期间，高德宣布以成本价为合作伙伴提供标准化高精地图，以加速自动驾驶的发展。高德在 2018 年，已经在凯迪拉克 Super Cruise 上，实现高精地图量产。 在这个项目的量产中，高德和国家相关部门一起，研究偏转插件、地图表达等政策，促进高精地图商业化落地。截止 2020 年，高德已经获得奥迪、小鹏汽车、一汽红旗、华人运通等多个高精地图商业订单。

四维图新于 2017 年高精地图就已达到 L3 级别且覆盖 20 多个城市，目前，四维图新已经与 HERE 联手区域合作伙伴——日本领先的高精地图供应商 IPC，韩国最大的通讯运营商 SK Telecom，共同成立 OneMap 联盟，从 2020 年起为全球客户提供标准化的高精地图产品与服务。四维图新已于 2019 年初与宝马签署自动驾驶地图及相关服 务许可协议，将为宝马集团所属品牌在中国 2021 年至 2024 年量产上市的新平台提供面向 L3 及以上自动驾驶系统的自动驾驶地图产 品及服务。2019 年 11 月，四维图新宣布将为华为提供高精地图测试验证服务，同时，双方将共同完成华为自动驾驶验证项目，推动华为自动驾驶项目落地。

易图通在自动驾驶领域，同时研发重传感路线和轻传感路线的高精地图生产技术，采集设备采用多线与单线测绘激光雷达互补技术， 自主研发高精地图生产线，利用 AI 技术不断提高高精地图生产的自动化程度，可生产不同等级自动驾驶所需的定制化高精地图数据。2016 年，易图通支撑了国内首个自主泊车 POC 项目完成技术储备。 2019 年易图通获得全国首个自主泊车量产项目定点。2020 年某国际 OEM 选择易图通作为其中国市场自动驾驶商业化项目的唯一定点高精地图服务供应商，同时，与德国大陆集团(FWB:CON)、地平线等知名企业达成战略合作。

华为于 2019 年 8 月正式获得导航电子地图甲级测绘资质，且在 2019 至 2020 期间频繁与各图商接触，计划发展高精地图。如 2019 年 8 月华为开发者大会首次发布 AR 高精地图；2019 年 11 月四维图新为华为提供规定区域内高精地图测试验证服务，双方将共同完成华为自动驾驶验证项目，推进华为自动驾驶项目落地。2020 年 4 月华为与 HERE 达成合作。

初速度(Momenta)成立于 2016 年，致力于“打造自动驾驶大脑”，其核心技术是基于深度学习的环境感知、高精地图、驾驶决策算法，致力于建设以机器视觉为主的自动驾驶导航地图的完整技术方案，大幅提升高精地图的制图效率，降低制图成本，实现自动驾驶的 高精定位和导航。高精地图主要通过提取众包车辆拍摄的 2D 图像语义点(车道标线、标牌等地标点)，鉴于多张图像存在视差，Momenta 利用点的对应关系，融合来自 GPS 和 IMU 的数据，可创建更高精度的地图，即可重建道路、交通标志及周围环境的 3D 位置。其成本可 降到使用激光雷达方案的 1/10 甚至 1/100。

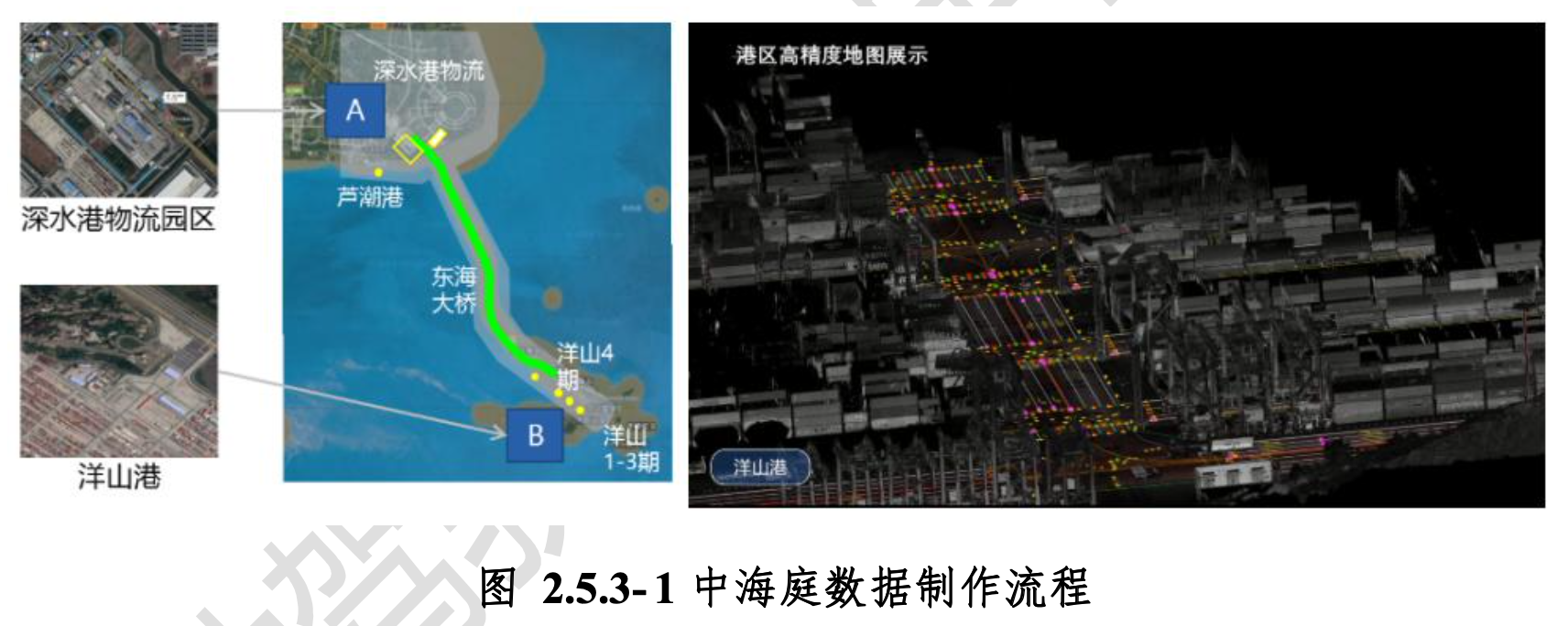

中海庭已完成全国高速公路包括北京、上海、广州、深圳、成都等重点城市的高速、快速路高精度地图数据全覆盖，计划在 2021 年逐步推广至国内更多城市；目前已与多家汽车厂商签署或深度交流高精地图商业化定制项目。

晶众地图于 2019 年获取第 18 张导航电子地图甲级测绘资质，致力于高精地图的研发、采集和生产。晶众在智能网联和 AVP 领域持续发力，目前已经积累了 23 万公里高速公路和部分城市快速路以及 6000+大型停车场的高精地图数据。不仅成为了国内多家头部车企的

供应商，与国内多家头部 Tier1 达成战略合作，而且为多个国家级智能网联测试区和车联网先导区的云、边、端提供了高精地图服务。晶众还用高精地图赋能国内多个省市的智慧交管、智慧公路、智慧高速 应用。

宽凳科技于 2019 年 1 月 10 日获得甲级导航电子地图，成为历史上最年轻的获得企业；公司利用高精地图的技术优势，为大交通产业的智慧化升级提供动力；公司的前装高精地图解决方案，赋能智能网联车，为行业上下游企业提供关键的技术和数据支持；公司还将通过搭建地图数据云平台，实现车和路的高效协同，并形成交通数据的大闭环。公司将在未来以自主研发的高精地图平台为切入点，为智慧交通和智能网联车的产业升级赋能。

河北全道科技成立于 2018 年 7 月，专注于通过 AI 技术实现高精地图生产与更新的高度自动化，核心技术包括深度学习、双目立体视觉、视觉与点云 SLAM、自动化制图等，目前已经建立起了完整的建图与更新的生产线，包括针对 L2~L3 级别辅助驾驶的双目视觉方案，针对 L4 级别无人驾驶的视觉点云融合方案，以及基于视觉与边缘计算的实时更新方案。

2. 量产案例展示和解析

本章搜集了四维图新、百度、博士、美行科技、中海庭五家公司的量产案例。所涉及的案例有，L3 级别的自动驾驶的高精地图、L3 级别的自动驾驶的高精地图、L2+高速公路辅助脱手系统、基于准高精地图的车道级定位、L4 级别智能重卡量产项目。这些案例基本涵 盖了行业内的典型量产案例。

2.1. L3 级别的自动驾驶的高精地图支持(四维)

2.1.1. 项目介绍

某国际知名车厂希望在中国实现 L3 级别的自动驾驶，该级别的自动驾驶需要高精地图的支持，目前四维图新与客户签订了高精地图服务相关的商业合同，为客户提供高精度的数据和相关的服务。

2.1.2. OEM的需求

OEM 的主要需求可以分为高精地图(HD Map)相关的和地图服务(Map Service)相关的部分。高精地图相关的部分主要包括：地图要素(Feature Specification)、精度(Accuracy)、数据格式(Data Format)。 高精地图服务相关的部分主要包括标准导航地图的关联(Cross Referencing)、数据下发(Data Download)和终端数据更新(Data Update)。除此之外，客户还提出了品质控制(Quality Control)和合规 (Laws and Regulation)方面的需求。

(1) 高精地图的要素需求 (Feature Specification):

从自动驾驶的功能角度出发，目前四维图新提供的高精地图有 100 种要素，包括车道中心线、车道属性信息、道路连接信息、坡度、 航向、曲率、交通标牌等。其中有约 20 种要素对自动驾驶车辆功能安全有重大影响，包括坡度、曲率、航向、车道类型、道路边界类型等。

(2) 高精地图要素的精度需求(Accuracy):

绝对精度(Absolute Accuracy)和相对精度(Relative Accuracy)。除此之外衡量要素的指标包括错误率(False Error Rate)，而错误率又包括漏做率(False Negative Error Rate)和多做率(False Positive Error Rate)。OEM 对绝大多数要素的绝对精度要求满足 1m 以内，相对精度要求在 20cm 以内，错误率基本在 0.0001% (1ppm)~0.5%之间。

(3) 高精地图的数据格式需求(Data Format):

目前 OEM 主流要求的格式主要是 NDS(Navigation Data Standard) 格式。而 OpenDRIVE 则是驾驶模拟应用中道路网络描述的常用格式。

(4) 高精地图的地图服务需求(Map Service):

高精地图(HD Map)与标准导航地图(SD Map)的交叉引用 (Cross Referencing)，通过导航电子地图与 HD MAP 的关联，实现导航和自动驾驶系统的自动切换。

高精地图更新(Map Update)和地图服务(Map Service)，需要实现基于高精地图的快速更新和发布。通过云服务，实现后台对车辆终端的无缝对接，实现高精地图的快速更新。

(5) 高精地图全球首家通过了 ASPICE Level3 的认证:

除了对地图内容和服务的需求外，客户从功能安全(Functional Safety)角度出发，对供应商设计过程、开发过程和生产过程有一定的品质控制(Quality Control)要求，作为供应商要满足国内和国际的相关体系审核等级的要求，如 ASPICE Level3，IOS 9001 等。

2.1.3. 解决方案

OEM 该量产的自动驾驶轿车搭载了四种传感器，分别是超声波传感器、毫米波雷达、摄像头和激光雷达。超声波传感器，用于短距离感知；毫米波雷达包括前置雷达、前短距雷达和侧后雷达，完成毫米波雷达的全车 360°感知覆盖；摄像头包括环视摄像头和感知摄像头。该款轿车有两种驾驶模式，一种为传统驾驶模式，另一种为自动驾驶模式。在自动驾驶模式下，驾驶员可以视线离开道路，专注于其他活动。四维图新主要为自动驾驶模式提供必要的高精地图数据和相应的服务。

四维图新提供的高精地图数据主要包括道路模型、车道模型、对象模型这三部分。道路模型和车道模型描述了包括车道边界、道路边界以及车道中心线在内的几何和属性，为是否开启自动驾驶功能等提供重要判断依据。对象模型提供的要素主要为融合定位提供重要的信息，也就是说将融合传感器得到的定位与地图做匹配，从而得到精确的车辆位姿。

NDS 格式作为高精地图的常用格式，也是国际 OEM 的普遍选择。NDS 格式的 Routing 和 Lane Building Block 支持车道级的导航功能，Landmark Building Block 支持高精地图的车辆定位功能。NDS 是一个基于瓦片(Tile-based)的组织结构，所以 NDS 支持瓦片级的更新。目前，四维图新向该 OEM 最终交付 2.5.4 版本的 NDS 规格的中国全境 高速和部分城市道路的高精地图数据，平均一个瓦片大约在 60-80kb。

四维图新提供了一个互索引(Cross Referencing)的图层称为稳定拓扑层(Stable Topology)以满足 OEM 将高精地图(HD Map)和标准导航地图(SD Map)做匹配的需求。

四维图新为满足客户对地图要素置信度(Map Confidence)的要求，设计了一套基于时间和要素变化的置信度高低的决策逻辑。四维图新设计的要素置信度高低的决策逻辑可以在变化的环境下，为客户最大限度保障功能安全。

高精地图的维护更新(Data Update)是目前高精地图中的重要课题，也是各大 OEM 对图商能力考察的重点。四维图新采用多级采集源: Type A、Type B 和 Type C 来满足不同要素的更新要求。Type A 类采集源是和采集初始高精地图一样的移动测量系统，而 Type B 类采集源是简化版的 Type A，使用的惯导精度稍低。Type C 是众包的方式，四维从第三方传感器上收集的传感器数据实时做变化检测并自动成图。四维针对 OEM 的需求不仅从采集端设定了策略，更是从区域和要素对 OEM 功能安全影响的角度设定了采集频率的组合决策。这些科学决策和地图更新维护的方案，得到了客户认同，可以满足目前客户的需求。随着第三方数据源的扩充，四维所提供的高精地图的鲜度将得到进一步的保证。

四维图新不仅要为客户提供高精地图(HD Map)，还需要为客户提供基于云服务的高精地图服务(HD Map Service，HDMS)。四维图新的高精地图服务(HDMS)是基于线上云服务的瓦片级的地图服务，包括上传、发布、查询、下载、通知、认证等模块。HDMS 不仅可以提供静态的高精地图数据，也可以提供动态信息等数据和其它由 OEM 提供或其它第三方提供的数据。HDMS 定期更新保持数据鲜度 和满足客户对要素置信度的要求，以满足 OEM 自动驾驶的功能安全。

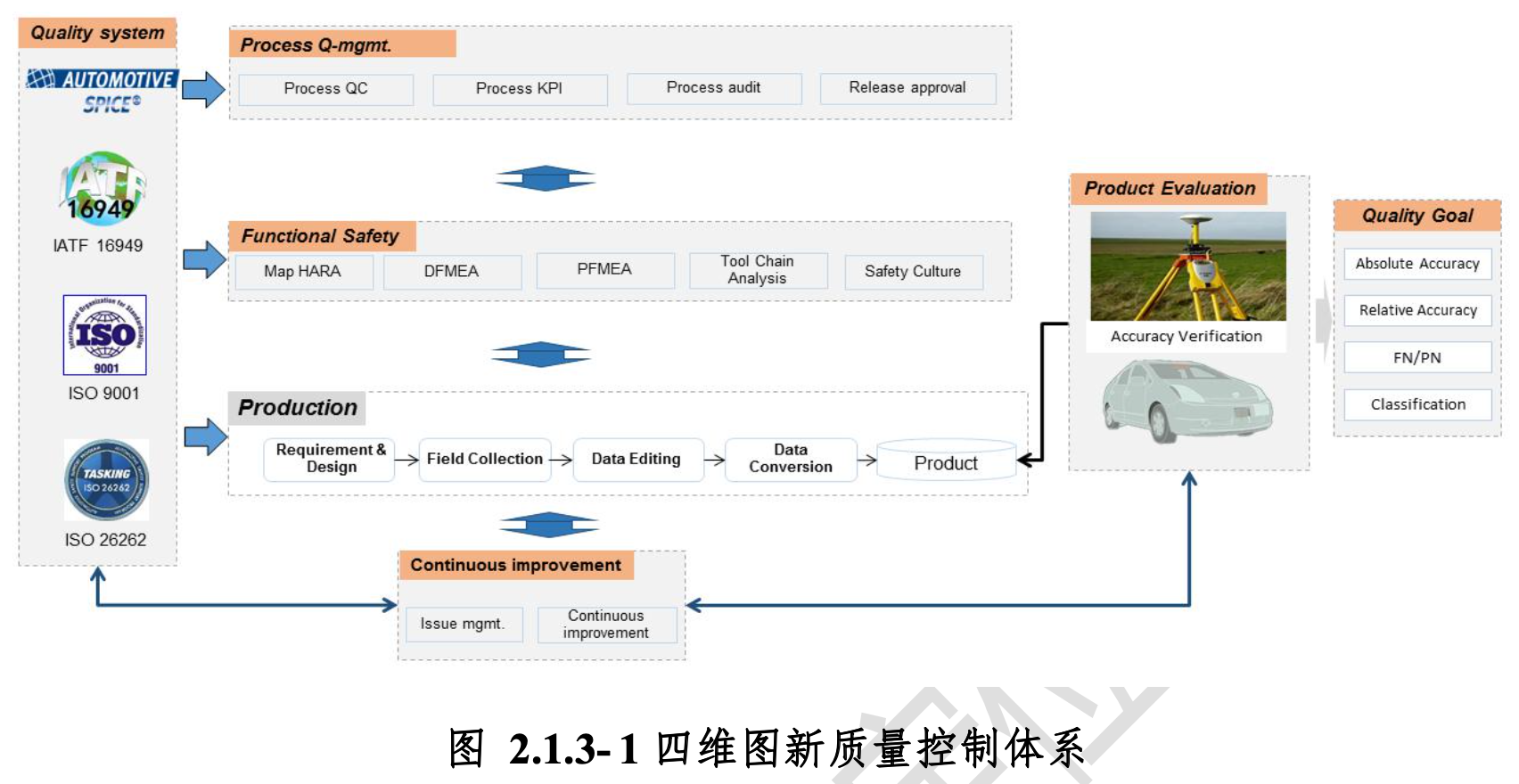

四维图新作为 OEM 长期的供应商一直把品质控制(Quality Control)放在第一位，不仅已获得 ISO 9001 质量认证也采用 FMEA (Failure Mode and Effect Analysis)控制设计到生产的全过程。与此同时，四维也持有 ASPICE CL2 的认证和 IATF 16949 的认证，ISO 26262 功能安全认证也在审理中。四维图新基于以上认证并结合 OEM 对供应商的质量要求，有一套成熟完整且符合国际 OEM 量产要求的质量控制体系(下图为四维图新质量控制体系)。为了进一步保证产品质量，四维图新定期抽检每一版数据的质量并出具符合客户要求的 质检报告。

国际 OEM 在采购中国区域的高精地图时，都会面临合规方面的问题。四维图新不仅持有甲级导航电子地图制作资质和其它相关的从业资质，还为此组建了一只专业的合规团队，包括专业的法律顾问和 政务顾问。由于目前高精地图的合规尚在完善中，四维图新专业的合规团队会和 OEM 一起完成审图号和自动驾驶偏转插件申请的工作。

2.1.4. 高精地图应用的特点

高精地图是自动驾驶系统功能安全必不可少的环节，由四维提供的高精地图主要为 OEM 该款自动驾驶车型提供辅助定位及与自动驾驶安全密切相关的先验知识，以弥补传感器在感知距离和感知精度的局限性。四维图新为 OEM 提供的高精地图包含曲率、坡度、车道类型等要素及属性，可以帮助车辆融合定位并判断是否要开启自动驾驶功能。在开启自动驾驶功能时，提供的前方道路的重要先验信息可以帮助车辆提前决策是否需要变道，提高自动驾驶的安全性和舒适性，弥补单纯依靠传感器感知决策的不足。

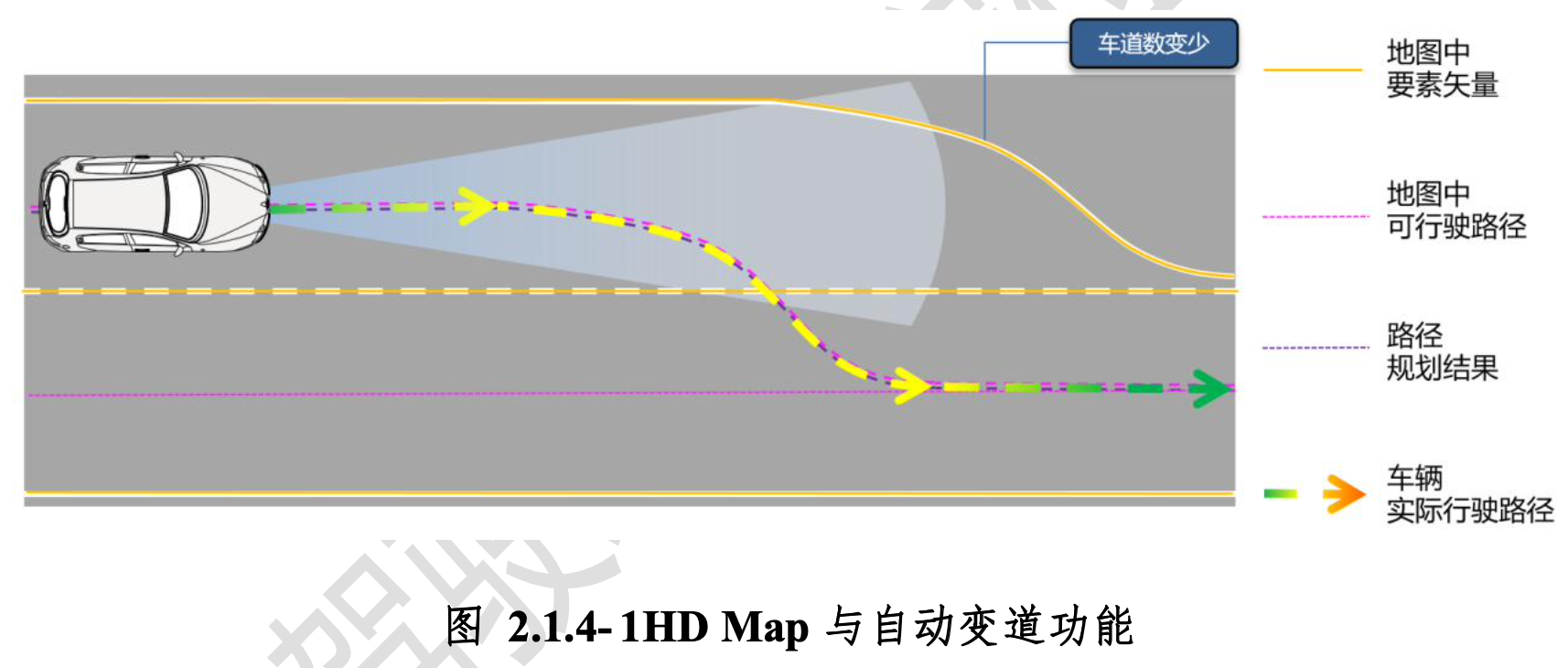

以自动变换车道功能来看，如果单纯依靠传感器信息，在车道数变少的地方，只有近距离感知才能知道车道数变少，做出相应的决策，有很大的安全隐患。而根据高精地图的支持，在车道数变少前车辆就可以提前减速，根据车道级路径规划自动变道，避免了急速变道所带来的安全隐患(下图为 HD Map 与自动变道功能)。

以自动车道保持功能来看，如果单纯依靠传感器信息，在前方车道线突然消失的时候，自动车道保持功能将受到挑战。此时，OEM 可以根据四维图新提供的高精地图数据，可以将缺失的车道线“补上”， 继续工作。

高精地图的加持对自动驾驶功能有重要的功能安全意义，高精地 图也可以说是自动驾驶功能开发必不可少的“传感器”。

2.2. 广汽新能源 Aion LX 高速公路驾驶辅助系统(百度)

2.2.1. 项目介绍

2019 年 10 月 17 日，广汽新能源 Aion LX(埃安 LX)上市销售，这是广汽新能源首款纯电动 SUV 车型，这款车拥有高达 650Km 的 NEDC 续航能力，并在其顶配车型中实现了高速公路驾驶辅助功能 (HWAHF，High Way Assist Hands Free)，该车搭载了百度 Apollo 高精地图，使得 Aion LX 更安全、更可靠、更智能。

2.2.2. OEM的需求

Aion LX 高速公路驾驶辅助系统对高精地图的需求和用途，主要包括如下几个方面:

(1) 实现高可用的高精度定位能力：基于成本的考虑，车辆使 用的 GNSS 定位设备精度往往不高，水平误差通常在 1 米以上，特别是在“城市峡谷”及隧道场景下，定位性能折损严重甚至会出现定位 错误，稳定性远远不能满足高级别自动驾驶系统的需求。因此智能驾 驶车辆需要更优的方案提高定位精度和可靠性，高精地图通过提供高 精度定位需要的特征图层，与视觉、毫米波雷达、IMU 等多传感器进行融合，能够帮助车辆实现车道级和车道内定位，是一个成本低、 可用性高、鲁棒性好的方案。

(2) 中近距离下提升车辆的感知效率，优化规划控制，增强安 全性:高精地图提供的先验信息，能够帮助感知系统缩小计算区域、 提升计算效率、优化识别精度，从而在同等条件下有效增强感知能力；同时，高精地图还能优化规划控制系统，规划控制的主要功能是根据车辆感知的信息以及车辆的状态，计算出一条合适的路径供车辆行驶，“合适的路径”不仅仅包含了行驶路线，还包含车辆的速度、加速度、 转向等信息，通过高精地图提供的曲率、坡度、出入口、匝道等信息，规划控制系统可以有效的进行决策优化，如上下坡提前加减速，避免 猛加速、急刹车和急转弯等引起的不良乘坐体验问题，很显然用户体 验对于自动驾驶系统是极其重要的，糟糕的用户乘坐体验对自动驾驶 产品是毁灭性的;高精地图还可用于增强自动驾驶系统的安全性，例如在车辆传感器意外致盲时协助车辆安全停车，保障自动驾驶车辆在 极端环境下的安全。

(3) 长距离下优化导航路径规划：高精地图不仅提供了静态数据，还通过接入来自于其他数据源如 V2X 的数据，提供红绿灯状态、车道级拥堵、交通管制等动态数据，从而帮助自动驾驶系统对导航路 径规划进行优化。

为此，广汽新能源提出了高精地图的要素需求和精度需求，要素应覆盖车道级要素和定位要素，如车道线、限速牌等，且 2σ相对精度应优于 20 厘米。同时为提高系统的易用性和扩展性，广汽新能源 提出高精地图能够支持 ADASIS 规范，提供电子视野线系统(EHP)。电子视野线系统，是指依据汽车当前位置，提供出前方的地图数据，如下图所示。

2.2.3. 解决方案

综合分析客户的需求和车辆传感器、软硬件基础条件，百度提供了高精地图整体解决方案。首先百度提供了丰富的高精地图要素，涵盖 100 多个类别:

表 2.2.3-1百度广汽项目高精地图数据要素表(部分)

模块	要素	说明
Road Model 道路模型	Tunnel	隧道
	Toll Booth	收费站
	Road End	断头路
	Slope	斜坡
	...	...
Lane Model 车道模型	Barrier	护栏
	Curb	路沿
	Junction	道路连接
	...	...

高精度是高精地图的核心特征，百度针对各类要素提供了具体的精度指标，如下表所示:

表 2.2.3-2百度广汽项目高精地图数据要素精度表

要素	相对精度
道路几何(Road Geometry)	1m with 3σ
隧道(Tunnel)	3m with 2σ
收费站(Toll Booth)	3m with 2σ
道路终点(Road End Flag)	3m with 2σ
曲率(Curvature)	3%
坡度(Slope)	2%
车道几何(Lane Geometry)	0.2m with 2σ
车道宽度(Lane Width)	0.25m with 2σ

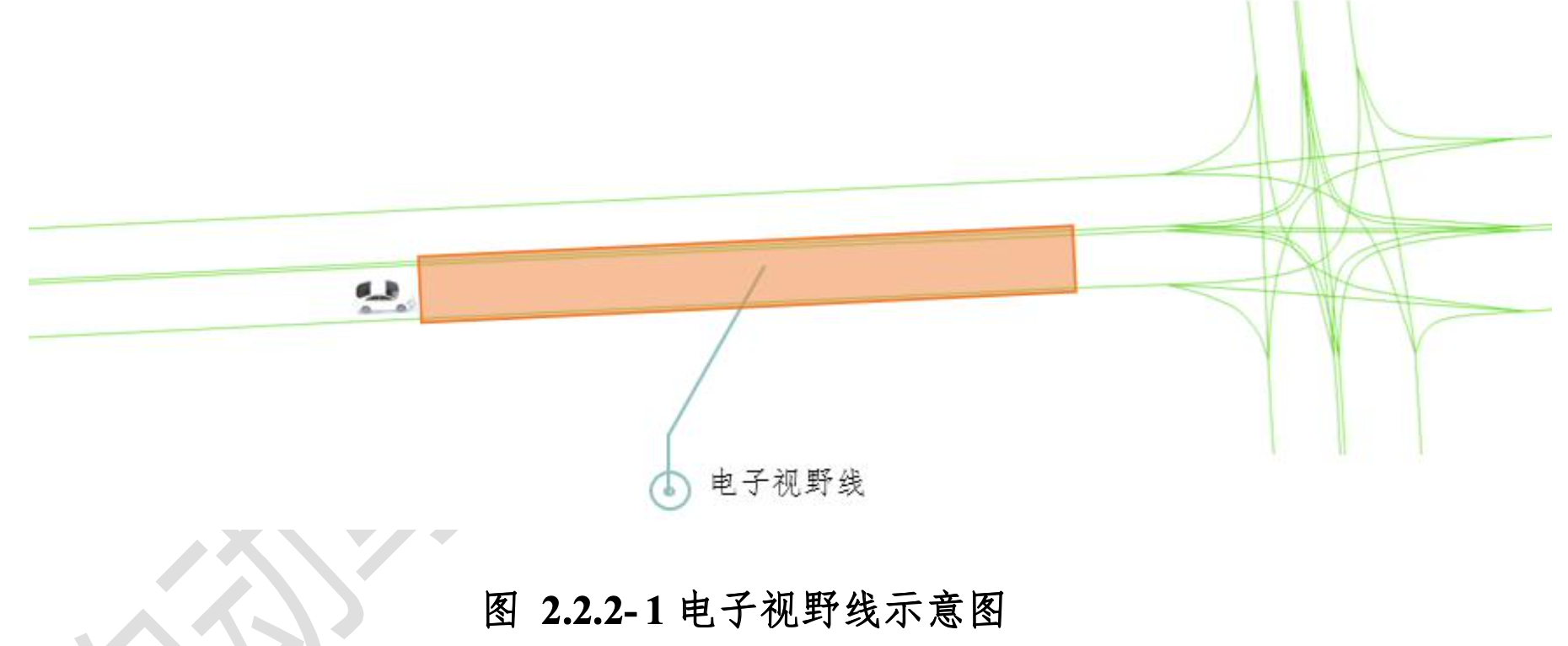

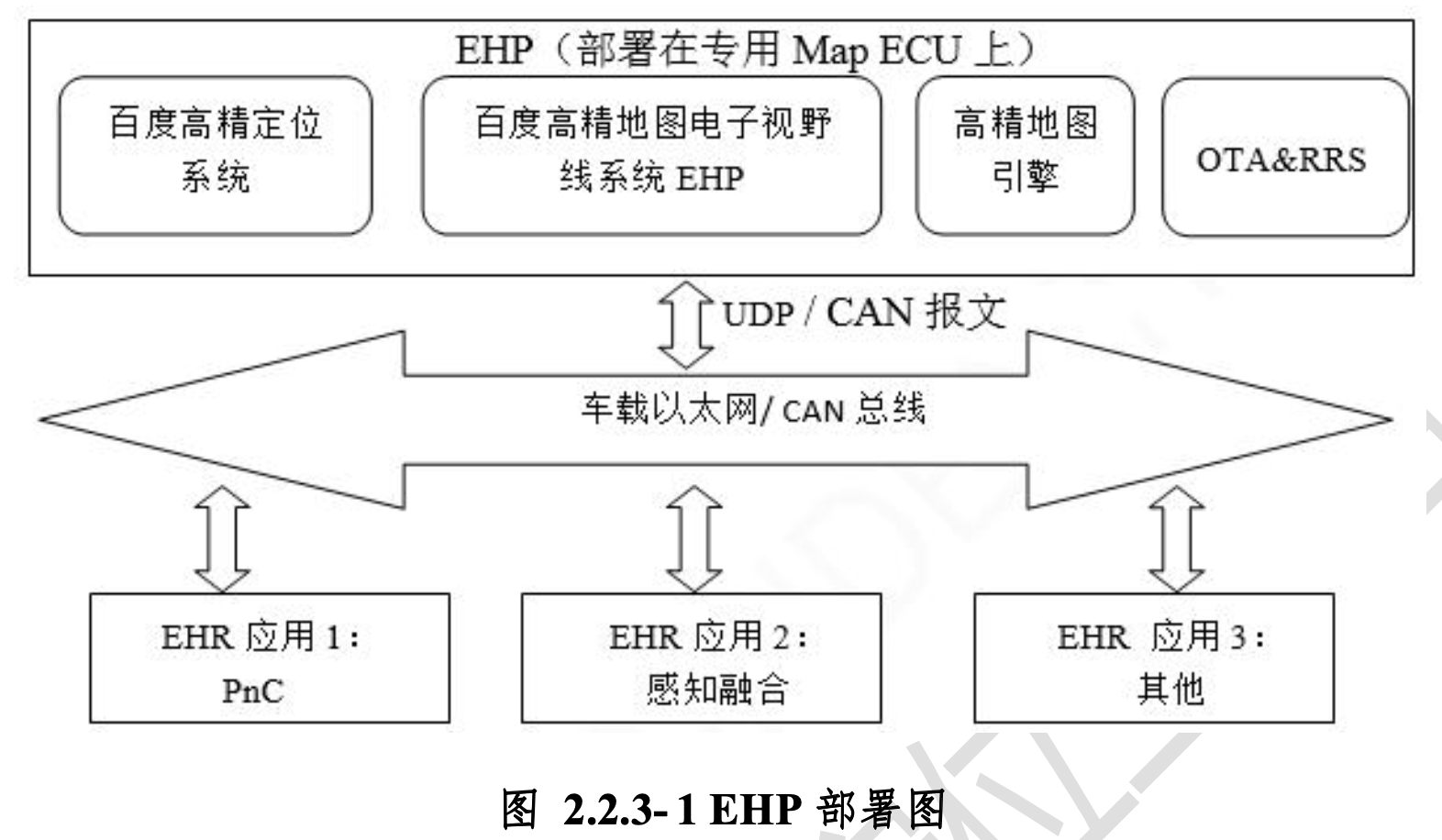

根据用户需求，百度设计了电子视野线系统 EHP，该系统能够根据高精地图和车辆的位置，实时构建车辆前方电子视野线，并将道路几何、车道几何、曲率、坡度、道路等级等信息等，以信号的形式提供给车辆决策规划单元，为决策规划选择合适的驾驶模式和驾驶速度提供数据支持。下图展示了 EHP 的部署架构，EHP 服务通过车载以太网/CAN 总线与各类应用进行通信。

百度通过自研高精地图采集车辆 ，以自动化的算法、严格的作业流程、高效的质检、严格的作业管理，来保证数据的精度和可靠性。同时百度利用自有 Apollo 仿真平台，不间断的对高精地图的数据和接口进行测试。

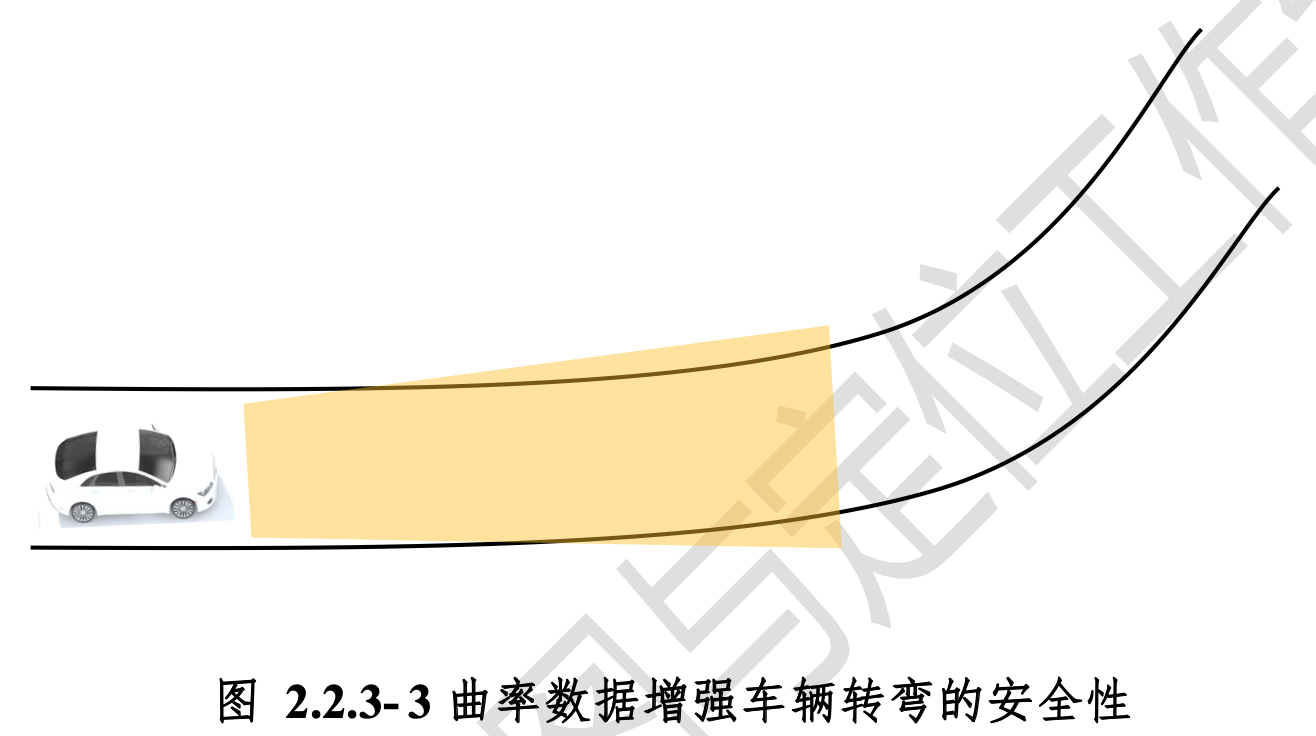

曲率数据对高速公路辅助驾驶系统意义重大，利用曲率信息，车辆可以预先判断前方道路的弯曲程度，并进行预先的速度控制或更高 级的自适应巡航等，高速公路辅助驾驶系统需要利用曲率数据实现更智能的驾驶辅助。按照行业通用经验，设计了曲率分级方案，即曲率值保留到小数点后 5 位，小数点 5 位之后数字不显示。

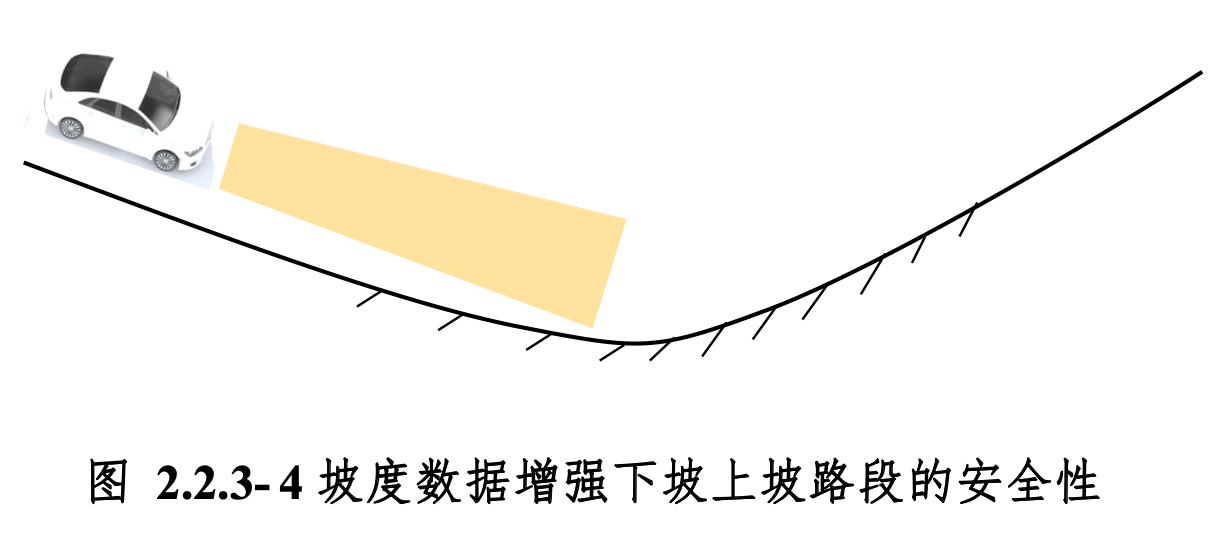

另外，坡度数据对高速公路辅助驾驶系统也很重要，利用坡度信息可以预先判断前方道路的起伏程度，并进行预先的速度控制等，高速公路辅助驾驶系统需要利用坡度数据实现更智能的驾驶辅助。百度设计了坡度分级方案，即坡度按照 0.1°进行分级，相对于行驶方向的上坡与下坡，定义上坡为正值，下坡为负值。

2.2.4. 高精地图应用的特点

百度在智能驾驶高精地图领域深耕数年，并和生态合作伙伴密切合作，积累了丰富宝贵的地图使用经验和审图经验，有着智能驾驶系 统对高精地图需求的深刻理解和把握，并提供业界领先的解决方案， 有着高精地图在多家车厂规模化量产应用的案例。

百度高精地图的特点和优势有:

百度是最早开展高精地图采集的厂家之一；百度是最早投入高精地图规模化生产的企业之一；从 2015 年开始，百度陆续加大投入，是最早完成全国 30 万高速公路采集和高精地图制作的图商；2017 年 3 月，辖下企业长地万方公司率先通过了 IATF16949 国际汽车工业质量体系认证，以及 ISO9001、ISO26262、ASPICE 等软件开发及测试流程系列规范体系认证。

百度自研了高精地图采集车和数据采集系统，有着核心专利和技术优势。高精地图数据采集系统是高精度原始地图数据的来源，地图数据采集系统的精度、可靠性是最终高精地图数据精度、质量及地图生产效率的根本保证。百度对采集系统集成设计、设备标定与同步、设备实时监控及诊断方法、采集路径自动规划进行了研发，实现高精 地图采集系统的高精度、高效率、高可靠性运行。

百度利用人工智能等技术实现高效的自动化处理。百度充分利用自身的人才优势和技术优势，不断扩大自身的产品领先地位。这些自动化处理技术包括：基于激光雷达点云数据的地图要素识别方法、基于视觉的地图要素识别方法、以及基于视觉与点云融合的道路结构认知方法等等。2019 年，权威《人工智能中国专利技术分析报告》中，百度以 5712 件位列第一，百度连续两年蝉联第一。

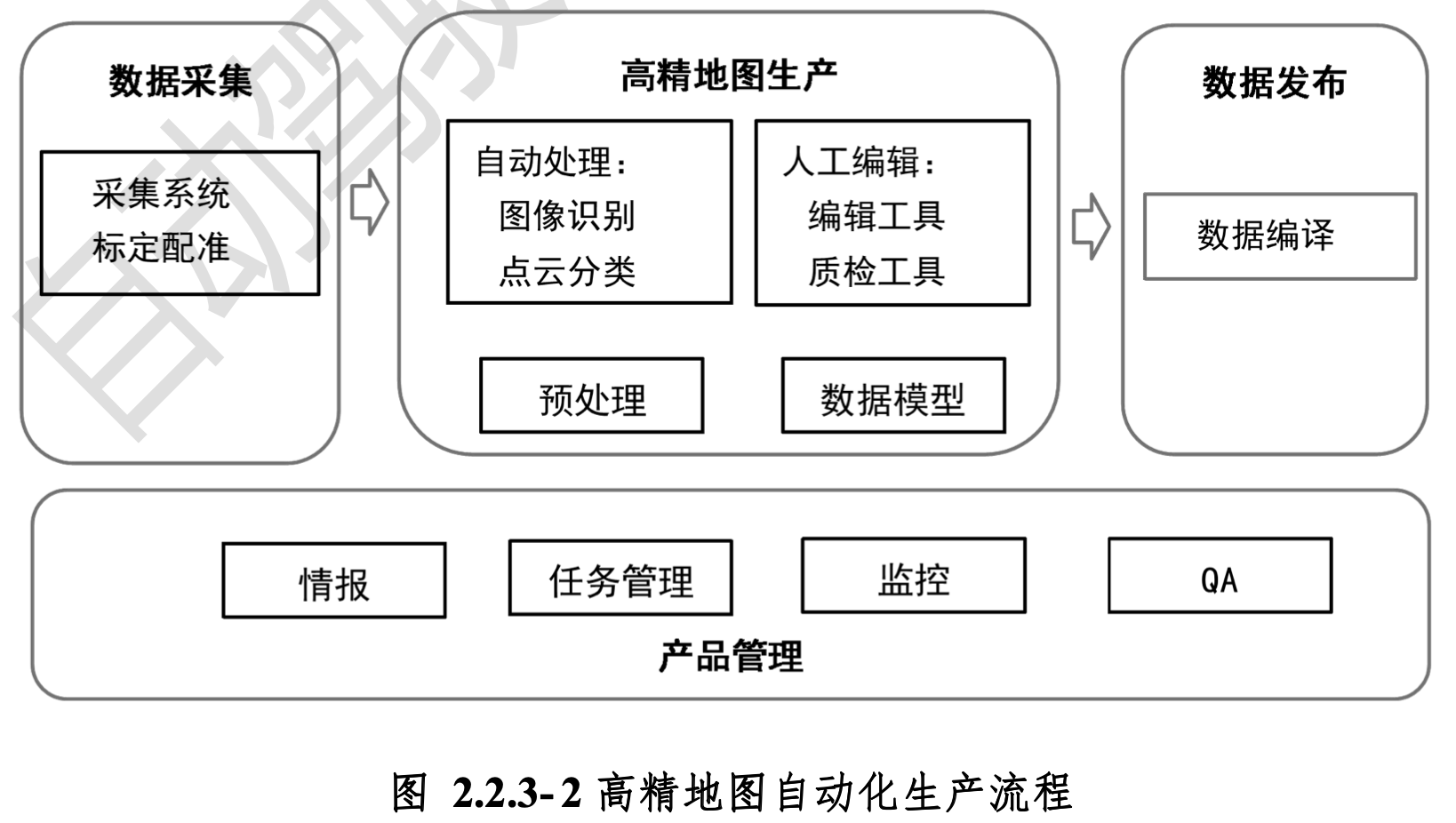

百度研发了集成的、从外业数据到产品数据发布的一体化的高精地图作业平台，并辅以科学合理的任务管理，实现数据生产的高度流 程化和自动化。百度还建立了实时监控及诊断系统，进行数据的精度控制。这是由于在采集系统实际作业时，各子系统难免会出现数据出错、精度异常、装配松动等情况，设计对采集数据的监控和异常数据的诊断，并对异常进行修缮、排除，提高传感器融合的精度，进一步提高地图生产效率和精度可靠性。

2.3. L2+高速公路辅助脱手系统(博世)

2.3.1. 项目介绍

高速公路辅助脱手系统属于半自动驾驶功能，该系统允许驾驶员在系统预设的系统设计范围内(ODD)在驾驶中双手脱离方向盘。因此脱手系统相对于不带脱手功能的高速公路辅助系统增加了额外的措施和模块，用来确保系统在安全范围内且驾驶员可控。驾驶员对开启和使用该功能过程中确保安全和无事故负有全部责任。在系统即将超出设定的工作区域的边界或者遭遇无法处理的驾驶工况时，系统会请求驾驶员的接管。为了确保驾驶员时刻处于准备接管的状态，系统会有相应措施避免驾驶员误用。本系统借助车身传感器，例如摄像头，毫米波雷达，高精地图等传感器可以轻松实现让驾驶员长时间脱手的功能。其中高精地图可以 提供车道级的地理围栏功能，同时能够帮助车辆做纵向的弯道提前减速等功能。

作为系统商，主要是提供如何利用高精地图去实现地理围栏，弯道减速以及紧急停车辅助等功能，从而带来更好的客户体验。

2.3.2. OEM的需求

从 ADAS 功能来说，对于高精地图要素，不仅包含道路级别的属性，也有车道级别的属性。道路级别的属性主要包括道路等级，类型，隧道，收费站，曲率，坡度等，车道类别的属性包含车道线，车道类别，车道宽度，车道数量，车道几何形状等，同时对于可以应用 到车辆定位的道路标识牌也有需求。

精度需求因要素而异，也是根据 ADAS 上层系统需求分解得出的，例如说地理围栏的基本需求，是要知道车辆在那种类型的道路上，所以高精地图的精度至少要能够满足道路级的定位，同时对于道路的等级，类型要素要求也高，因为这两个要素是判断车辆所在道路很重 要的标志。

数据的存储需要高压缩的，方便灵活更新的格式。 高精地图的更新，自动驾驶 ODD 中的静态环境部分，主要是依赖于高精地图作为输入，如果地图更新不及时会到来用户体验的下降 甚至于错误的判断，所以地图更新一直以来都是高精地图重要的部分，更新的频率越高越好，但是考虑到当前的技术水平和成本，季度更新 策略最佳，当然月度更新甚至周更新更受欢迎，但是成本也会更高。 在更新的时候，可以采用小版本部分更新或者是增量更新的方式，而大版本采用全部更新的策略。

高精地图的质量控制，需要人工和机器两者相结合的方式。机器检测的方式可以主要放在一些逻辑上的检测上面，例如道路边缘的路牙几何应该在车道边缘线的外侧。而人工检测则可以集中在机器检测很难发现的地方，比如原始点云和真正对象几何的差异等。当然对于 一些非常重要的属性，也要增加人工检测率，例如曲率等等。

高精地图虽然具有商品的属性，但是也要受法律约束的，所以首 先就是要符合国家法规的要求。其次对于高精地图的保护，在整个的高精地图应用的链路上，每一个环节都要有保护机制以确保高精地图的数据不被意外拷贝，读取等。

2.3.3. 解决方案

高精地图和高精度定位被放在专门开发的电子控制器上，也称为地图盒子(MAP BOX)，地图控制器，地图电控单元(MAP ECU) 等，此方案的特点是运算效率高，集成简单，相对独立等特点。

如何用好高精地图及高精度定位是关键，只有高精度定位把自车精准的定位到高精地图后，才能取到最正确的高精地图信息帮助到车辆做判断，所以结合当前 GNSS 定位的现状来看，为了达到更高的精度是需要摄像头作为辅助定位的。跟摄像头融合后不仅能够达到车道 级定位(Lane level localization)，而且还能很好的纠正车道内的定位(in-lane localization)。
地图电子控制器根据 GNSS 和摄像头的信息做好地图匹配后，会把需要的地图信号抽取出来，并打包成为 ADASIS 定义的格式，然后 发送到 CAN bus 或者车载以太网上面，ADAS 域控制器上的地图重构模块会对地图信号进行重构，然后地图应用模块根据不同的功能去 取地图构造模块的道路车道信息从而实现相应的功能。

2.3.4. 高精地图应用的特点

在此案例当中，高精地图作为传感器使用，不仅能够提供车辆当前所在位置的道路信息，同时也能提供车辆前方长距离预测的道路信息，这些信息可以让车辆能够在可控的区域内行驶保证安全，这些都 是当前传统的传感器很难实现的。

当然如果要跟传统的传感器做融合，则不仅对于高精地图的精度提出了更高的要求，同时对于高精度定位也同样提出了很高的要求，两者结合在一起才能更好的发挥高精地图的最用，一般而言，对于高精地图车道线几何的表达 20cm 的精度，对于其他属性则是正确率要达到 99.5%以上，而高精度定位的要求则至少要符合 50cm 的定位精度才能符合基本的融合需求。

2.4. 基于准高精地图的车道级定位(美行科技)

2.4.1. 项目介绍

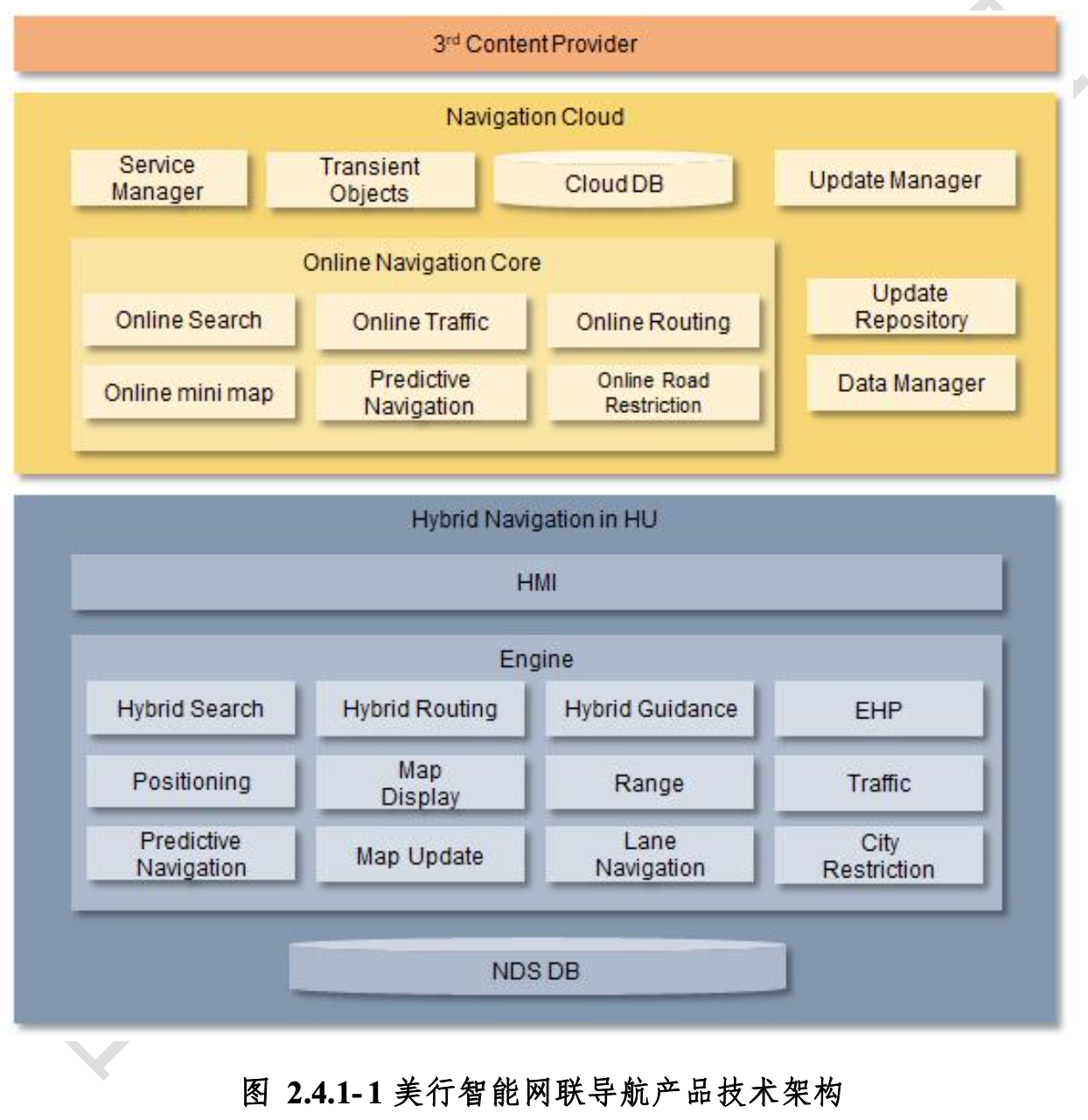

本项目是美行面向某合资车厂新平台的智能网联导航项目，面向该车厂2019 年以后的量产车型。

该项目开发和量产的智能网联导航产品，具备智能化，网联化的特征。

主要表现在如下几个方面:

(1) 全球首个面向量产的车道级定位及导航技术、用于辅助驾驶智能化的电子地平线技术、融合了视觉识别与地图数据的交通标识提醒功能、基于惯性导航与室内地图匹配的地下停车场定位与导航技术、基于 NDS 的智能地图增量更新技术、基于用户数据分析的预测导航等。

(2) 同时，从数据和功能上，在离线/在线/混合三种模式的网联

导航技术框架下、从数据和功能上融合了互联网和移动互联网的资源，为客户提供更个性实用的服务。

由于同时具备了智能和网联化两个特征，该智能网联导航产品既满足了用户对互联网导航产品体验的需求，也发挥了车载导航的特有价值从而让汽车变得更智能。

该产品从 2019 年底开始量产至今，已装车数十万辆。用户评价该导航系统“使用简单上手无难度”、具备“丰富的驾驶辅助系统”。

未来几年，预计还会有数百万的车辆预装本产品，希望本产品能持续为用户带来优秀和新鲜的体验。

2.4.2. OEM的需求

该 OEM 厂商提出导航定位模块需要正确的识别出车辆当前行驶的车道，并且能够将匹配的车道位置信息提供给导航内其它模块或车辆上其它功能模块(例如 EHP，ADAS 等)。整体的功能需求包含如下几个方面:

(1)当车辆行驶在道路上的时候，导航定位模块需要将自车位置匹配到车辆所行驶的车道上;

(2)当车辆行驶在道路上从一条车道变换到另一条车道，导航定位模块需要识别出车辆变换车道，将自车位置匹配到车辆变换车道后的车道上;

(3)当车辆上的多功能摄像头信号突然短时间失效，导航定位模块需要根据历史的车道匹配结果和车辆上的其它传感器信号(例如方向盘信号、GNSS 信号、车速信号、车辆横摆角速度信号等)实现车道位置推导。

2.4.3. 解决方案

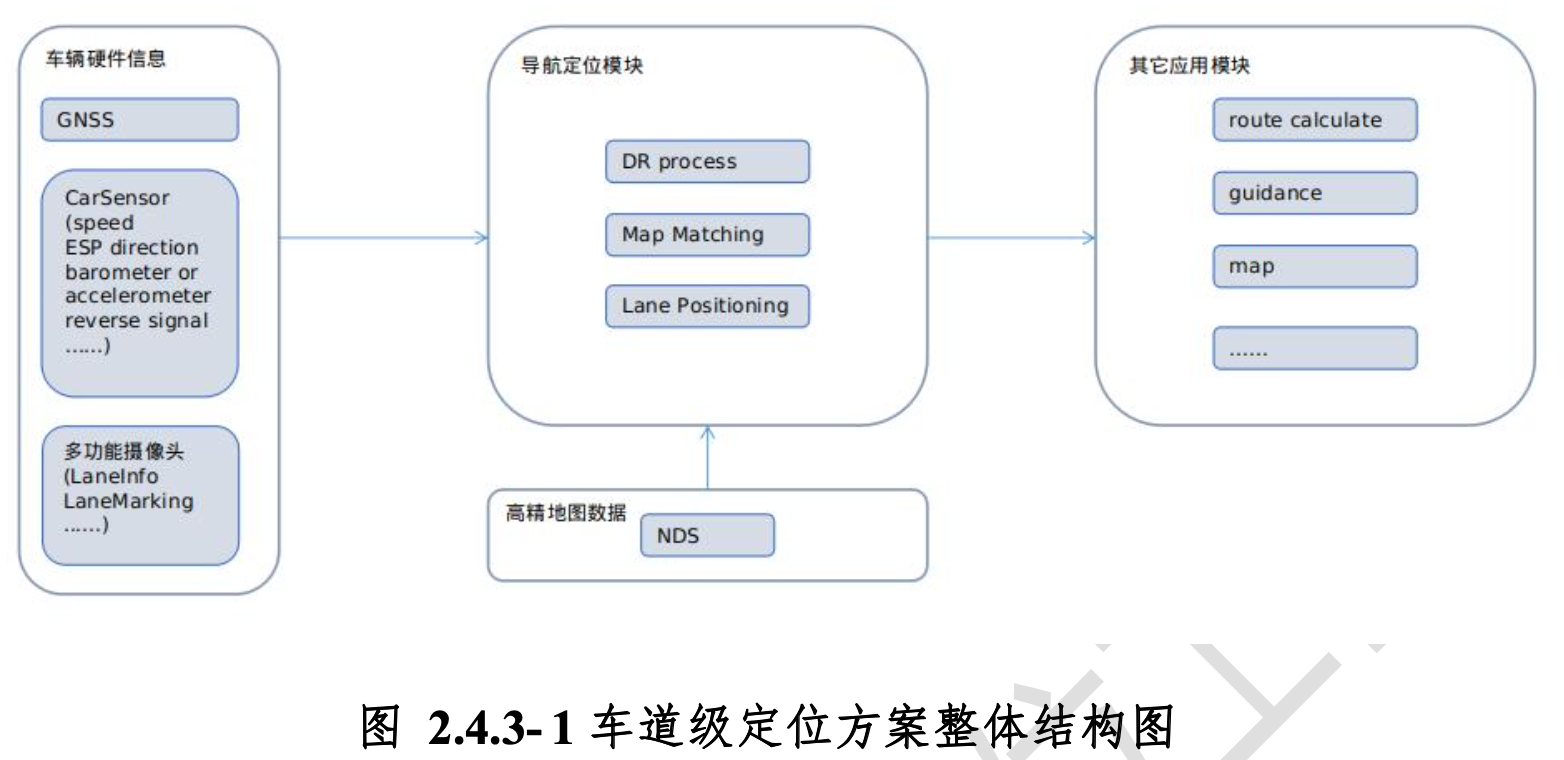

如上结构图中，包含车辆硬件信息、导航定位模块、高精地图数据、其它应用模块四大部分。
在该 OEM 项目中，导航定位模块使用到的车辆硬件信息的具体内容如下:
(1) GNSS 信息，对应结构图中的 GNSS 部分，包含 UTC 日期

时间、GNSS 经度、GNSS 纬度、GNSS 速度、GNSS 方向、GNSS 定位状态、GNSS 定位精度因子。GNSS 信息主要用于完成车辆初始位 置定位、车辆位置修正、DR 参数校正。

(2) 车身传感器信息，对应结构图中的 CarSensor 部分，包含车 速脉冲、车辆横摆角速度、倒车信号、气压计信号。其中车速脉冲用 于计算车辆在一定时间周期内移动的距离、车辆横摆角速度用于计算 车辆在一定时间周期内水平转过的角度，倒车信号用于识别车辆是进前还是倒退、气压计信号用于识别车辆是上坡还是下坡。

(3) 多功能摄像头信号，对应结构图中的多功能摄像头部分，包含摄像头识别的车辆所在车道左 1、右 1、左 2、右 2 共 4 条车道 边线的边线类型(实线、虚线、长虚线、短虚线等)、边线颜色(白色、 黄色、灰色等)、边线的曲率、边线的曲率变化率、车辆距离车道边线的横向距离、车辆和车道边线的角夹、摄像头探测到的车辆行驶方向前方的距离。这些信息用于识别车辆是否变道、车辆行驶在哪一条车道上。

导航定位模块部分主要包含如下内容:

(1) 惯性推导模块，对应结构图中的 DR Process，该模块用于在 GNSS 信号失效的情况下，使用车速脉冲、车辆横摆角速度、倒车信号实现持续稳定的车辆位置推导。

(2) 地图匹配模块，对应结构图中 Map Matching 部分，该模块主要用于根据 GNSS 信号、惯性推导的结果，将车辆位置定位到地图数据中的某一条道路上。

(3) 车道定位模块，对应结构图中 Lane Positioning 部分，该模块主要用于根据 GNSS 信号、惯性推导结果、多功能摄像头信号、地图数据中的车道信息，将车辆位置定位到某一个车道上。

高精地图数据部分主要包含如下内容:

高精地图数据存储介质采用 NDS 数据格式存储路网及车道信息。 导航定位模块需要的高精地图数据中存储的车道组信息如下：link 的车道数，车道宽度，车道连接关系，车道类型，车道通行方向，车道中心线形状，车道边界线的形状、颜色和类型，车道的脱出道路等，另外，如果是非封闭和立交的情况下，还需要路口的边界范围。

其它应用模块部分主要是指导航定位模块可以提供给不同的应用模块车道级的定位结果。比如结构图中的算路模块(route_calculate)、引导模块(guidance)、地图描画模块(map)等。

导航定位模块能够输出给其它应用模块的具体内容主要包括:

(1) 定位信息：包含是否匹配，定位模式(是道路级定位还是车道级定位)，匹配位置，方向，以及行车速度等；

(2) 道路信息:定位所在道路的属性(比如:道路等级，Link 种别等)和连接关系；

(3) 车道信息:比如车道编号，类型(比如公交车道，应急车道等)以及车道边线的类型，颜色等。

在该 OEM 项目中，导航定位模块实现的车道级定位主要功能如下：

(1) 如果车辆行驶在地图数据中没有存储车道信息的道路上，则进行道路级的匹配；反之，则会识出车辆实际行驶在哪一条车道上， 并对其它模块提供车道级的匹配结果。

(2) 如果车辆行驶在地图数据中存储了车道信息的道路上，当车辆从一条车道变更到另一条车道的时候，则会识别出车辆变道，将车辆位置从一个车道平滑的变换到车辆变道后所在车道，并对其它模块提供车道级的匹配结果。

(3) 如果车辆行驶在地图数据中存储了车道信息的道路上，而此时多功能摄像头的信号无效，则会根据车道匹配历史及其它传感器信息提供推导的车道匹配结果。

(4) 如果车辆行驶经过城市内复杂的交叉路口(例如十字路口)，则会根据进入交叉路口前的位置结合车速信息、车辆横摆角速度信息进行位置推导，提供惯性推导的结果。

在该 OEM 项目中，导航定位模块实现的车道级定位精度：左右距离误差<0.5 米，前后距离误差<5 米，车道及变道识别准确度>97%。

2.4.4. 高精地图应用的特点

(1) 高精地图与普通地图融合。

当前，普通地图已经形成大量应用，高精地图尚处于应用初期，且高精地图的覆盖性还在扩展中，高精地图在生产和应用过程多数情况下还是与普通地图分开的状态，未来一定走向融合。车道级定位基于美行过去十多年在汽车导航领域的积累，以及对国际领先技术的长 期研发和应用实践，率先实现了准高精地图与普通地图之间的数据融合、应用融合、场景融合，为用户带来全新的产品体验。

(2) 高精度导航与自动驾驶汽车融合。 近年来，汽车智能化发展趋势明确，自动驾驶汽车发展过程中将对基于高精地图的高精度定位、高精导航、高精位置服务等方面形成大量需求。目前，需要把大量潜在需求转变成现实应用，这个阶段更 需要高精度数据的融合应用创新，来推进产业的深度发展。基于高精地图的导航和位置服务产品，可以通过 EHP 等方式为各 Level 的自动驾驶汽车提供可靠的高精度空间数据支撑，也可以通过高精度导航软 件直观的呈现自动驾驶丰富的应用场景。提升自动驾驶的可靠性、用 户的信心。

(3) 技术上支持轻量级的准高精度数据，可广泛量产应用。

车道级定位能够使用轻量级的准高精地图(主要使用车线数据)， 降低了对高精地图的图层、属性和精度要求，扩大了高精地图的使用范围，摊薄了高精地图的使用成本，加快了高精地图的落地速度，为高精地图的生产和应用积累了经验。

2.5. L4 级别智能重卡量产项目(中海庭)

2.5.1. 项目介绍

为了提高传统港口的集装箱转运的效率，上汽集团通过自主研发的 5G 无人驾驶技术实现各个码头之间的无人运送。目前首批车辆已经开始试运营，车辆从深水港出发经东海大桥到达洋山港，实现了涵盖高速/城市/收费站/港口/园区等全场景下的自动驾驶。

2.5.2. OEM需求

OEM 的需求主要是全场景的高精度地图，以及针对卡车智驾定制开发的引擎系统。具体需求包含:

(1) 数据内容方面：除了常规的高速/城市场景的要素之外，还有面向港口业务的 10 余类定制化的专题要素，如堆场，码垛，贝位，轮胎吊轨道等。

(2) 数据精度方面：由于是 L4 级全场景自动驾驶，包含收费站过闸机的场景，对数据精度要求的要求是加密前绝对精度±10cm，基于高精度地图的定位精度也要达到±10cm。

(3) 数据鲜度：港区/园区等局部区域的场景特点是变化快，整体运营对数据更新频率的要求需要达到小时级。

(4) 数据合规：完成自然资源部的加密审图。

(5) 其他要求：高精度地图的轨迹符合车辆动力学要求，尤其是转弯/变道等需要引导轨迹的场景下，拟合引导轨迹要适配不同载重状态下的卡车。

2.5.3. 解决方案

从洋山深水港物流园经东海大桥到洋山码头，来回 72 公里的环线上涵盖了普通道路、高速公路、码头、堆场、隧道、高架、收费站 等复杂场景。中海庭基于 AI 识别、绘制配合人工后期质检，快速完成包括地面箭头采集、车道标线采集、道路杆件采集，以及路口模式 化标注和路口拓扑关系编辑。从采集到地图发布只用了不到 2 周的时间。

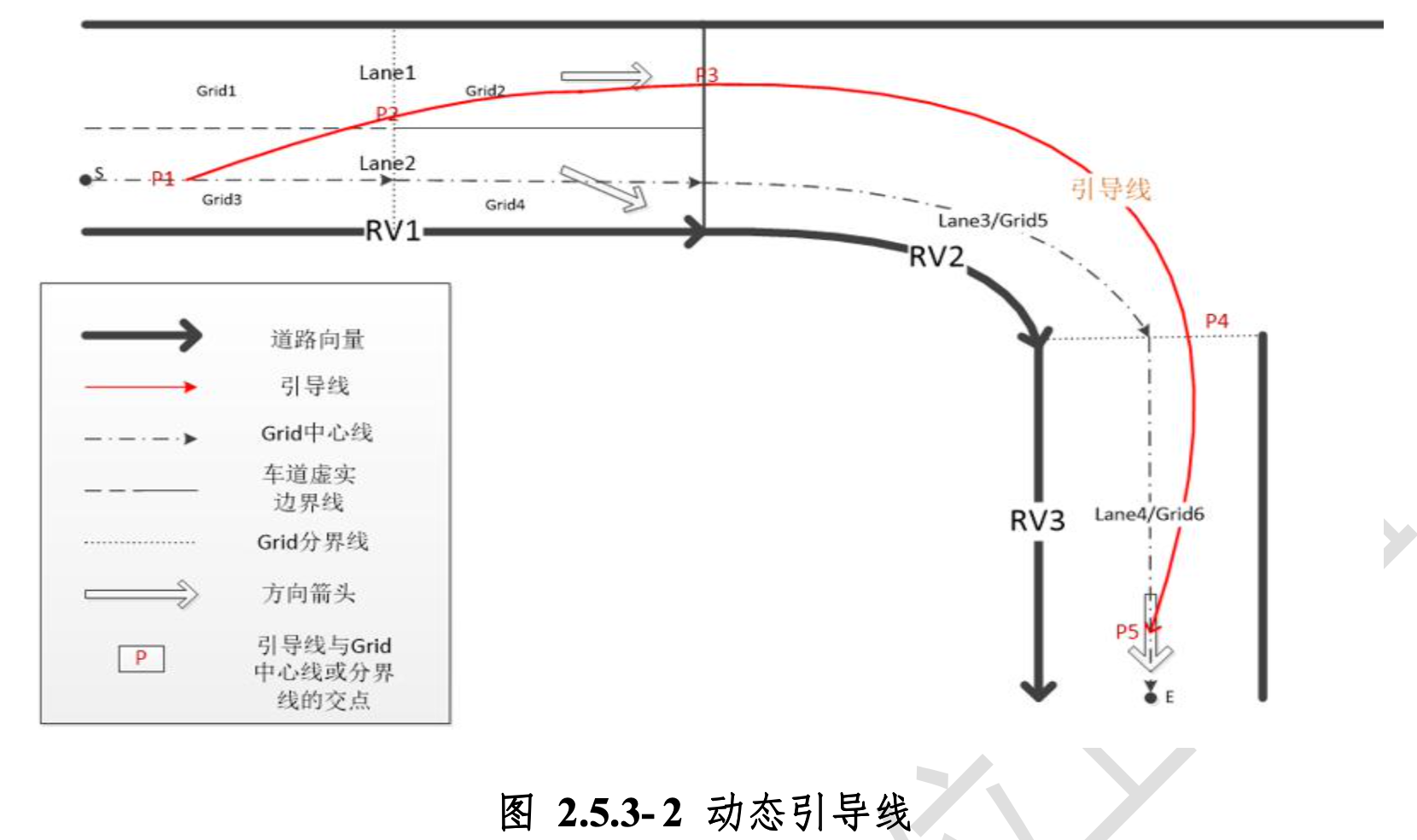

为了保证高精度地图中路口引导轨迹符合不同载重卡车的动力学参数，在洋山港项目上中海庭创新开发了动态引导线功能。首先在仿真环境下结合车辆动力学参数计算出最优轨迹，同步在驾驶测试中学习车端驾驶员的驾驶习惯，通过云端轨迹的融合挖掘更新优化引导线形状，极大程度的提升了车辆在变道/转弯等场景下的驾驶体验。

2.5.4. 高精度地图应用特点

中海庭专注于提供高绝对精度的地图数据，基于高度自动化的生产系统可以实现低成本大规模数据生产。

同步，中海庭能够提供基于高精度地图的定位/导航/路径规划等全系列应用服务，侧重于探索高精度地图应用的关键技术。深入参与主机厂高级别自动化驾驶系统开发中，致力于打造最懂自动驾驶的高 精度地图。

2.6. 小鹏 P7 高速公路驾驶辅助系统(高德)

2.6.1. 项目介绍

小鹏 P7 的 XPILOT3.0 自动驾驶辅助系统搭载高德高精地图，将高德在高精定位、实时交通信息和智慧导航上的技术优势，与小鹏P7 强大的硬件能力深度融合，共同打造自动驾驶辅助系统的两大核心能力——厘米级高精定位和智能规划引导，联手为用户带来安全、便捷、智能的出行体验。在特定高速公路设定导航目的地，P7 将根据路线指引，实现自主变道、切换高速路线，并在行车中实时选择最 优路线。

2.6.2. OEM 的需求

为了实现小鹏 P7 自动驾驶辅助功能的需求，对高精地图要素尤其是地面要素，有较高的要求。首先需要通过地图区分道路类型，比如是在高速主路上，匝道上，还是在隧道里面等，在不同的道路类型上，驾驶策略会不同。第二要求对路上的信息进行详细描述，包含车道数量、车道类型、车道宽度、车道线类型、车道线颜色、车道线宽度等信息，此外，除了可见的信息外，还需要表达车道联通关系等这些逻辑信息。小鹏 P7 自动驾驶辅助系统可基于导航路径开启和关闭自动驾驶功能，对高精和普通地图的交叉参考也有明确的应用需求。地图鲜度直接影响地图质量的好坏，为了提供地图鲜度，需要有 OTA 支持地图的更新。在地图精度上，对于地图定位要素精度要求高，非地图定位要素要求可降低。

2.6.3. 解决方案

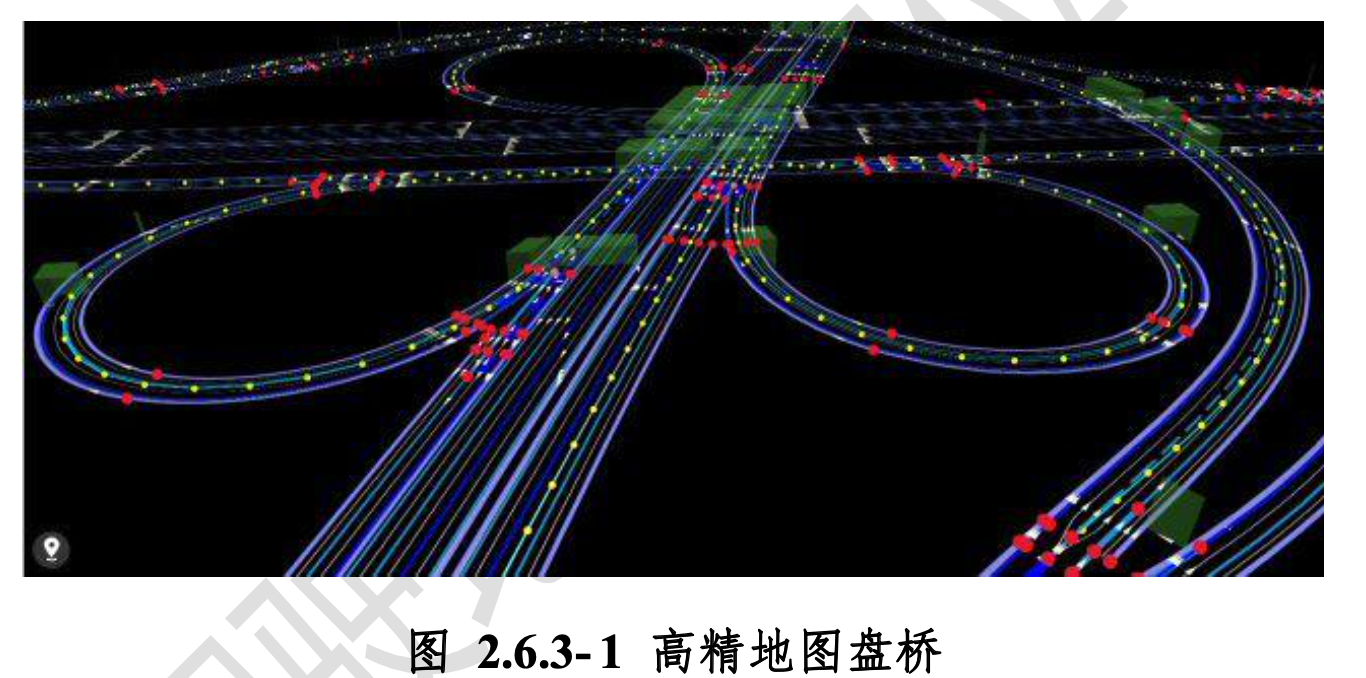

地图同感知系统的融合，才能完成复杂环境感知、定位等功能。小鹏 P7 配备了 14 个摄像头、5 个毫米波雷达和 12 个超声波传感器， 组成了业内唯一的 360 度双重感知融合系统，就像人的眼睛，可以准确识别并观察外部环境。高德不但提供高精地图数据，还同导航系统 进行无缝整合，并利用电子地平线系统(EHP)进行地图数据的播发。在小鹏 P7 上，高德绝对精度 50cm, 相对精度 10cm 的高精地图，与车载双频高精 GPS、实时动态差分定位(RTK)以及超高精度惯性测量单元(IMU)三重高精度定位硬件深度结合，实现全场景厘米级定位精度。小鹏 P7 也因此成为拥有最强大定位能力的量产车型。

2.6.4. 高精地图应用的特点

高德通过多年在高精地图方面的积累，特别是这几年几个量产项目的经验，形成高精地图自己的特点。高德地图无论是绝对精度还是相对精度，都处于业界领先水平。高德一直致力于地图生态的建设，在地图更新上，可利用大数据、情报信息、众包设备等多种手段进行变化发现，结合自有专业更新车、众包设备等对地图进行更新。为了给客户更好的服务，高德整合高精地图、导航地图、动态信息服务等内容，可以提供完整的服务。

3. 在研案例展示和解析

本章搜集了百度、四维图新、博士、momenta、上海图趣、海康智联、美行科技七家公司的在研案例案例。所涉及的案例有，L4 级自动驾驶解决方案、自主泊车解决方案、L3 级卡车自动驾驶解决方案、高速公路领航、基于视觉众包数据进行高精地图建图更新、自动代客泊车、V2X 数据与高精地图的融合。这些案例基本涵盖了行业内的在研案例，因为有些不能公开，这些仅代表部分在研成果。

3.1. L4 级自动驾驶解决方案(Robotaxi)(百度)

3.1.1. 项目介绍

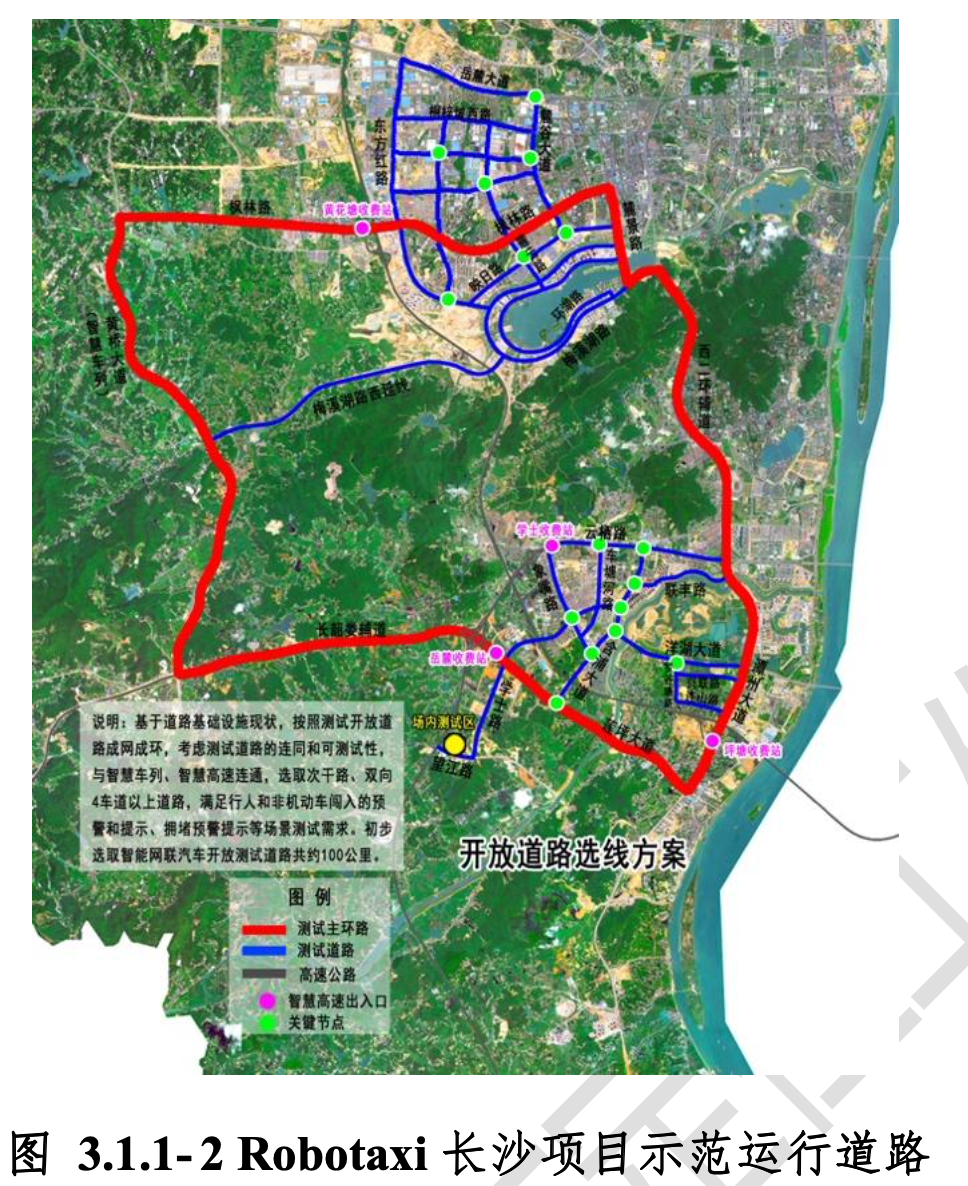

2019 年，百度与长沙市政府，签署了关于“智能网联驾驶出租车” 的发展协议，业界的名称为 Robotaxi。长沙市经信委、市公安局、市交通运输局、湖南湘江新区管理委员会经济发展局共同成立长沙市智 能网联汽车道路测试联席工作小组。目前由湖南阿波罗智行科技有限公司自动驾驶车辆，并申请了载人测试牌照，已开始开展载人测试。百度方面与长沙湖南阿波罗智行科技有限公司一同开展联合测试；自动驾驶地图由北京长地万方科技有限公司提供。2020 年 10 月 10 日，百度的自动驾驶出租车服务正式在北京全面开放，这一次的自动驾驶出租车测试区域总长度大约是 700 公里，中途设置了亦庄、海淀、顺义的生活圈和商业圈等数十个站点。用户通过百度地图或者 Apollo GO APP 就可以呼叫体验百度的自动驾驶出租车服务。

2018 年百度与一汽红旗达成合作，计划生产 L4 级乘用自动驾驶汽车-红旗 E-HS3。该车型搭载百度 Apollo 自动驾驶系统，并集成了激光雷达、相机、毫米波雷达、RTK GNSS 等诸多车轨级传感器，可以实现限定区域下的全自动驾驶功能。该型号的车辆于 2019 年 Q4 在长沙限定区域限定路段内部署 30~50 辆进行运行测试。

(1) 车辆的软硬件环境

车辆携带的硬件传感器大多为国内供应商提供。系统软件环境基于 Linux 和百度完整自研的 Apollo 系统。

3.1.2. 功能和实现方案

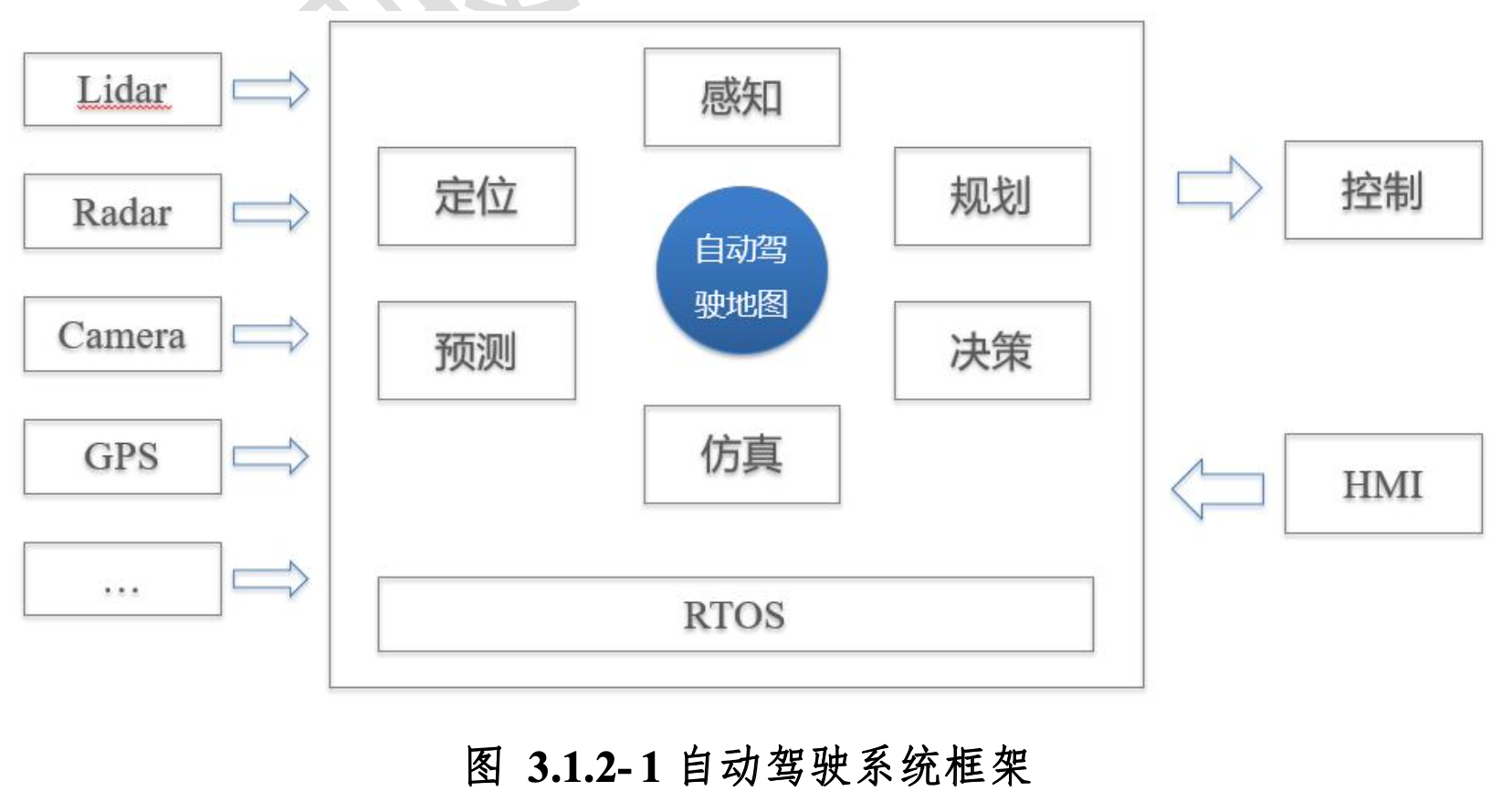

高精度定位、环境感知、路径规划/预测/决策是自动驾驶的三大核心基础，自动驾驶地图是其各个部分实现的重要支撑。

(1) 实现高精度定位

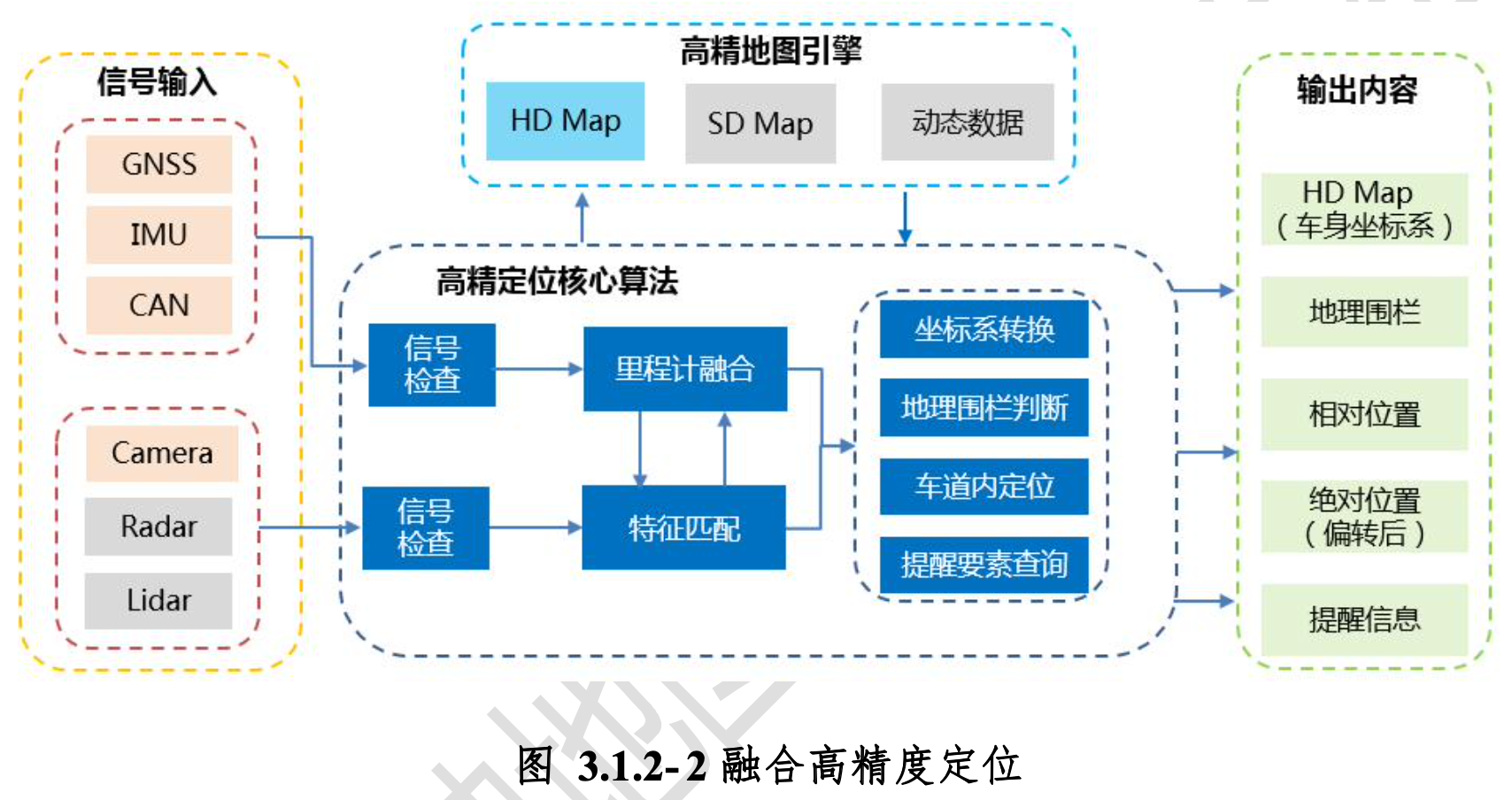

Apollo 自动驾驶系统使用视觉定位、点云定位、GPS 惯导/轮速 计等多种定位方式融合的方式提供精准定位结果。其中视觉定位、点云定位使用车辆实时传感器数据与地图中的特征数据进行比对得到车辆在地图中的位置信息，实现车辆自定位。

(2) 辅助精准感知和超视距感知

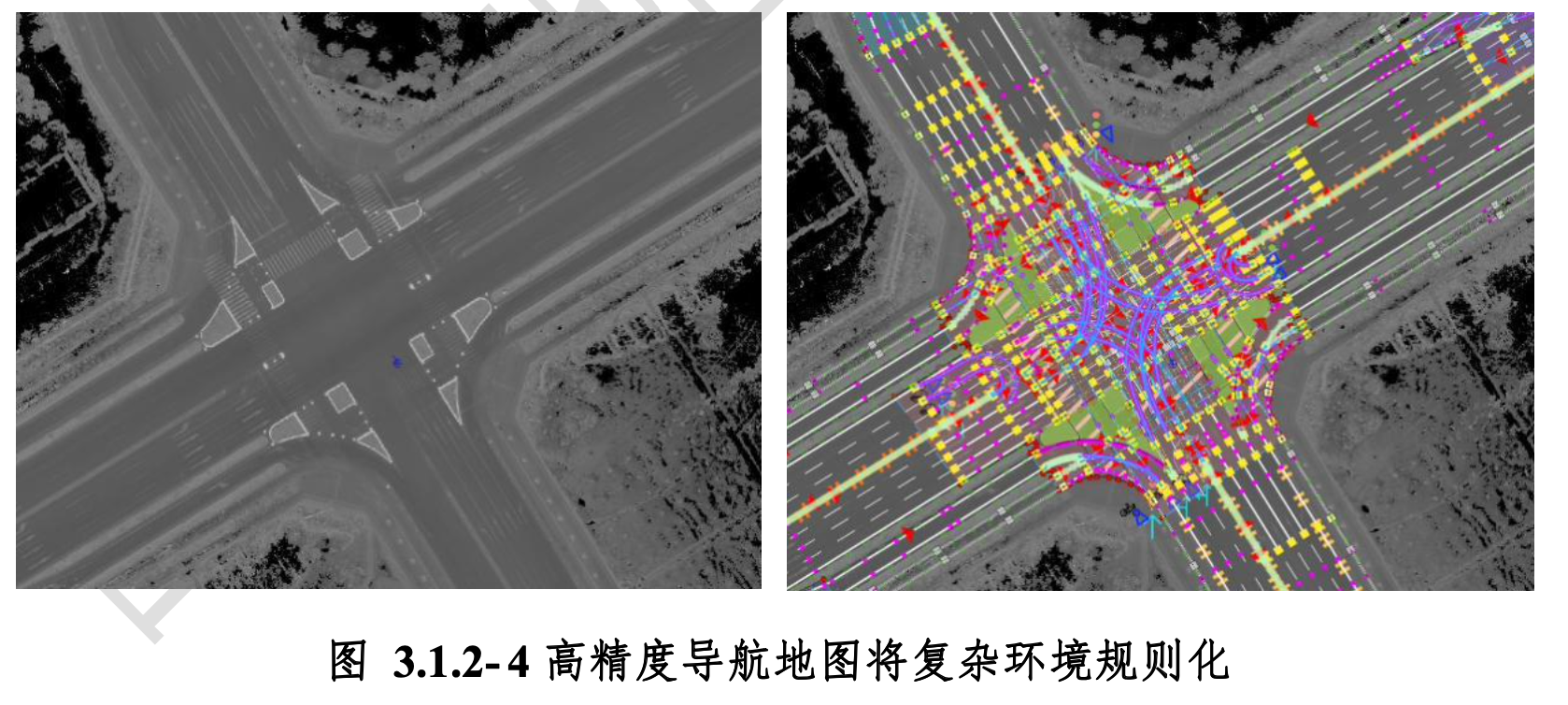

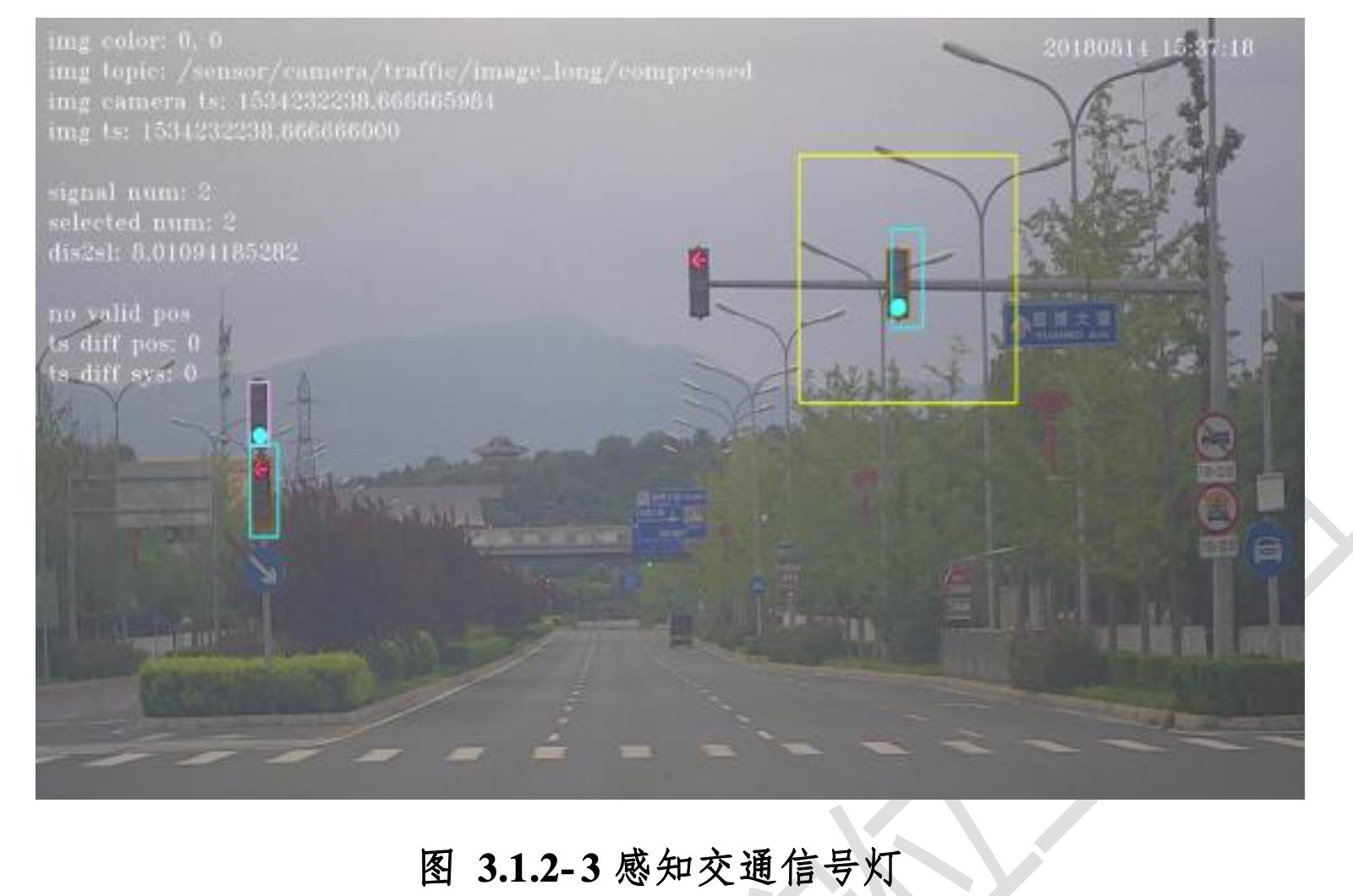

地图提供道路标牌/信号灯的精准位置和类型，把感知的搜索区域限制在一个明确的、很小的范围内，降低了自动驾驶感知的难度，解决目前系统难以覆盖的长尾识别问题以及车辆计算资源的问题。

现实场景道路情况复杂，常常会有大车挡道、沥青干扰、车道线模糊、新旧标识重叠等问题；传感器也常常受限于距离和环境影响，无法达到很好的感知效果，不利于自动驾驶功能的应用。自动驾驶地图规则化、不受环境、不被距离限 制的特性能对传感器进行有效弥补，可以辅助感知作超视距感知输入。

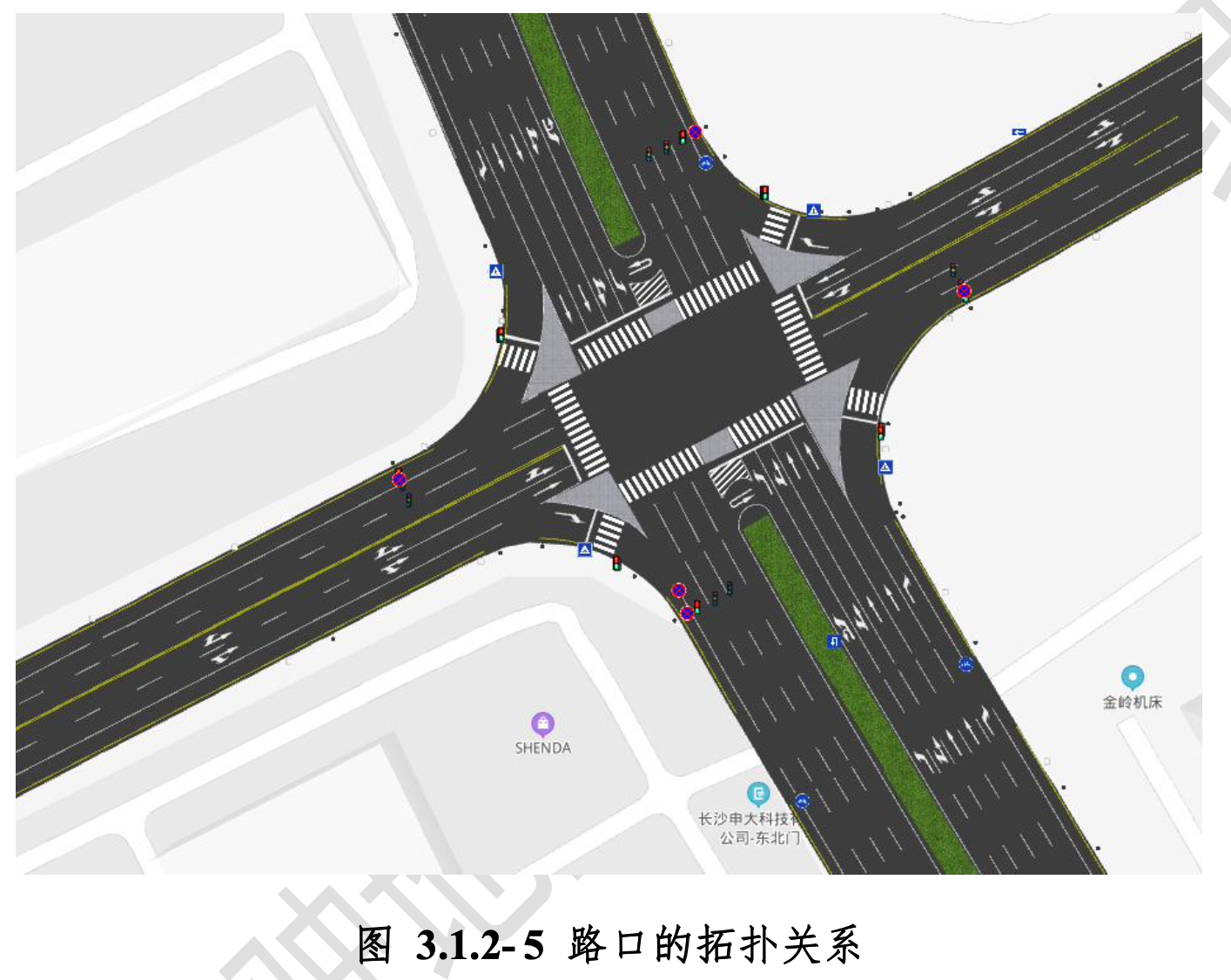

(3) 自动驾驶地图辅助实现车辆路线规划，预测，决策车道级的拓扑数据是路径规划的基础，车辆通过前驱后继、左邻右邻的车道关系获取前进后退、可否变道的信息；车道的边界位置、线型、颜色、限速、转向类型等提供车辆的行驶约束，比如黄实线不可跨越、左转道需要打转向灯等等；地图提供路口元素可以提醒车辆路口的范围，帮助车辆更好的判断路口路权和行驶策略。同时自动驾 驶地图提供的路口虚拟连接路大大降低了车辆路口内行驶的难度。

3.1.3. 高精地图应用的特点

百度 L4 级别自动驾驶的目标旨在实现在限定区域无需人类司机干预的全自动无人驾驶系统。由于其高度的自动化，系统需要处理在设计工况范围内的所有极端异常情况，因此对系统的协同精确度、安全冗余度、错误恢复机制等的能力要求非常苛刻。

自动驾驶地图作为最基础的数据，自动驾驶系统把其作为高度可信的环境位置参照，所以地图的精度可以极大的降低和矫正其它子系统误差可能造成的系统安全性风险，从而保证自动驾驶系统的稳定可靠。Robotaxi 项目现阶段要求地图元素精度在 20cm 左右的水平。所以高精地图对实现自动驾驶功能和安全有着至关重要的作用。

3.2. 威马自主泊车解决方案(百度)

3.2.1. 项目介绍

百度与威马汽车与 2018 年底开始着手打造联合开发自主代客泊车，将于 2020 年底正式面向用户，搭载在威马的最新车型上。

自主泊车，是指用户将车停到停车场入口或停车场电梯口下车后，通过手机操作，车辆即可在停车场内完成巡航、找车位、泊入车位等功能，同时结合停车场情况，支持跨层、障碍物绕行等功能；同时用户可以通过手机实现召车，即车辆出库、巡航，最终行驶至用户指定目的地。依托于自主泊车功能车辆可“召之即来，挥之则去”，极大的为用户提供出行便利，解决用户在停车场找车位、泊入难以及停车较 远时花较长时间找车的痛点。

然而自主泊车在停车场内能够真正运行起来，存在着诸多挑战，如：停车场盲区较多、空间狭小、停车建设不规范等情况，而高精地图能够在很大程度上规避这些问题，为自动驾驶(自主泊车)在停车场落地提供极大的支持和保障。

3.2.2. 功能和实现方案

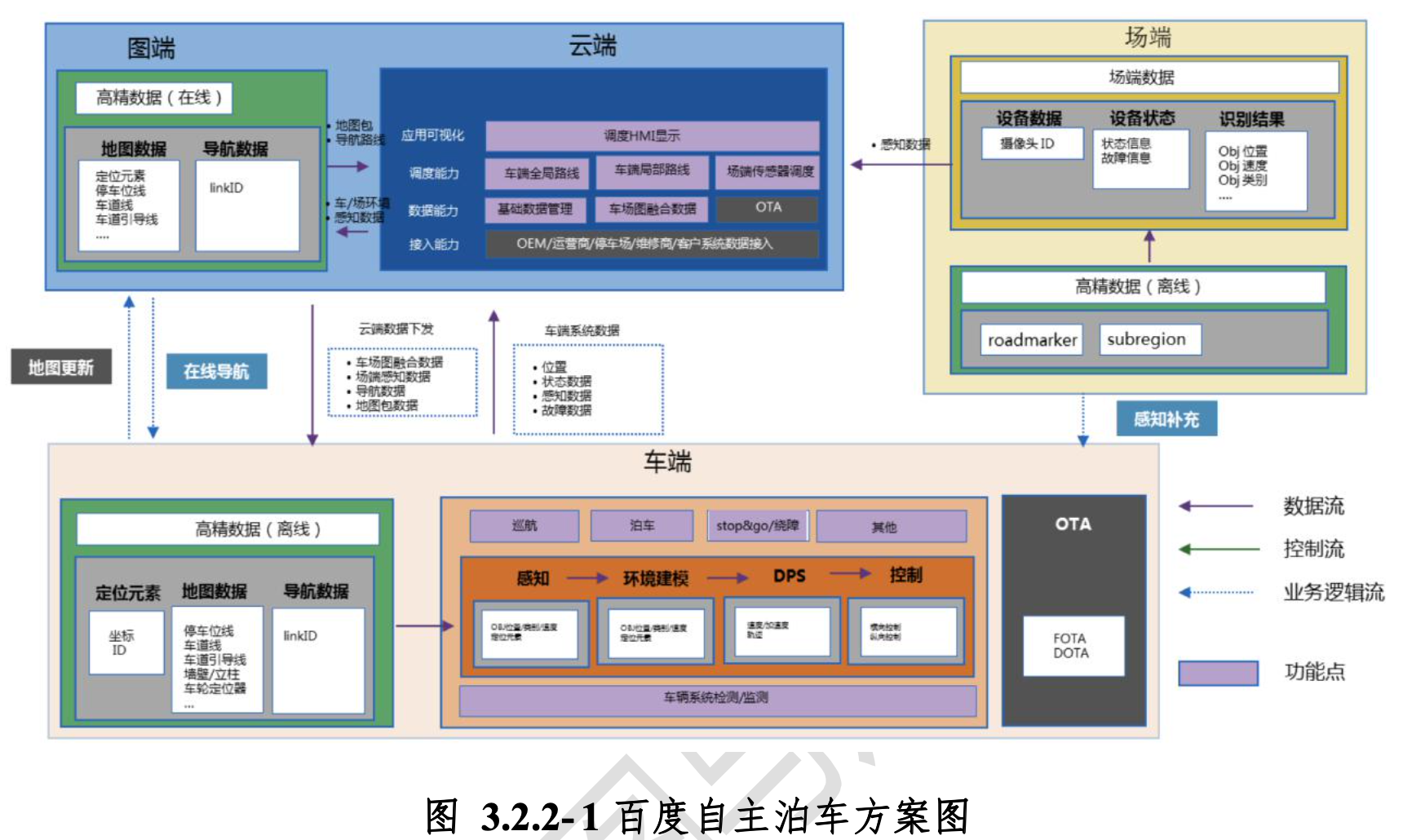

百度自主泊车方案涵盖「车-云-图-场」，如下图所示。

其中:

(1) 车端承担主要的感知以及全部定位，规划决策、运动控制等功能，通过感知停车场的特征和环境，与高精地图匹配实现精确的定位。

(2) 云端除了承担用户通过手机召车泊车的指令传输外，将集合高精地图导航引擎实现车辆在停车场内的调度。

(3) 场端为分布在停车场内的摄像头，部署在停车场路口，弯道等盲区及遮挡比较严重的区域，其将自身感知的情况结合自己在高精地图中的位置，将超视距感知到的障碍物准确的提供给车端，用于辅助。

(4) 图端作为整个系统的核心，为其他端在地理位置上做统一，同时提供导航功能。

综合而言，停车场高精地图对于自主泊车而言有如下重要作用：

(1) 提供基础高精地图数据，包含了丰富的地图要素，支持自主泊车运行；

(2) 进行危险隔离，能够为自动驾驶车辆隔离停车场危险环境实现车辆调度，调度自动驾驶车辆运行。

3.2.3. 高精地图应用的特点

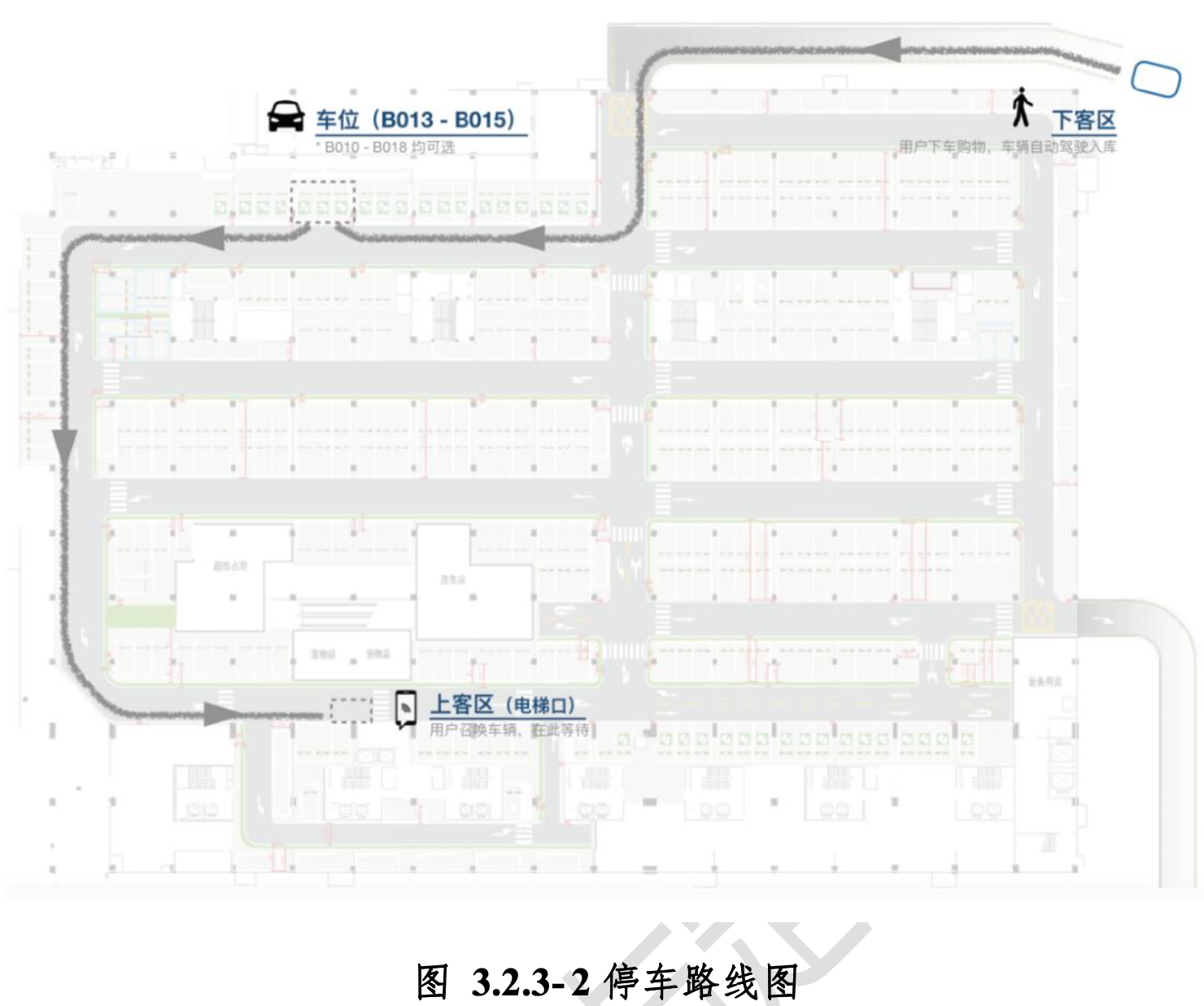

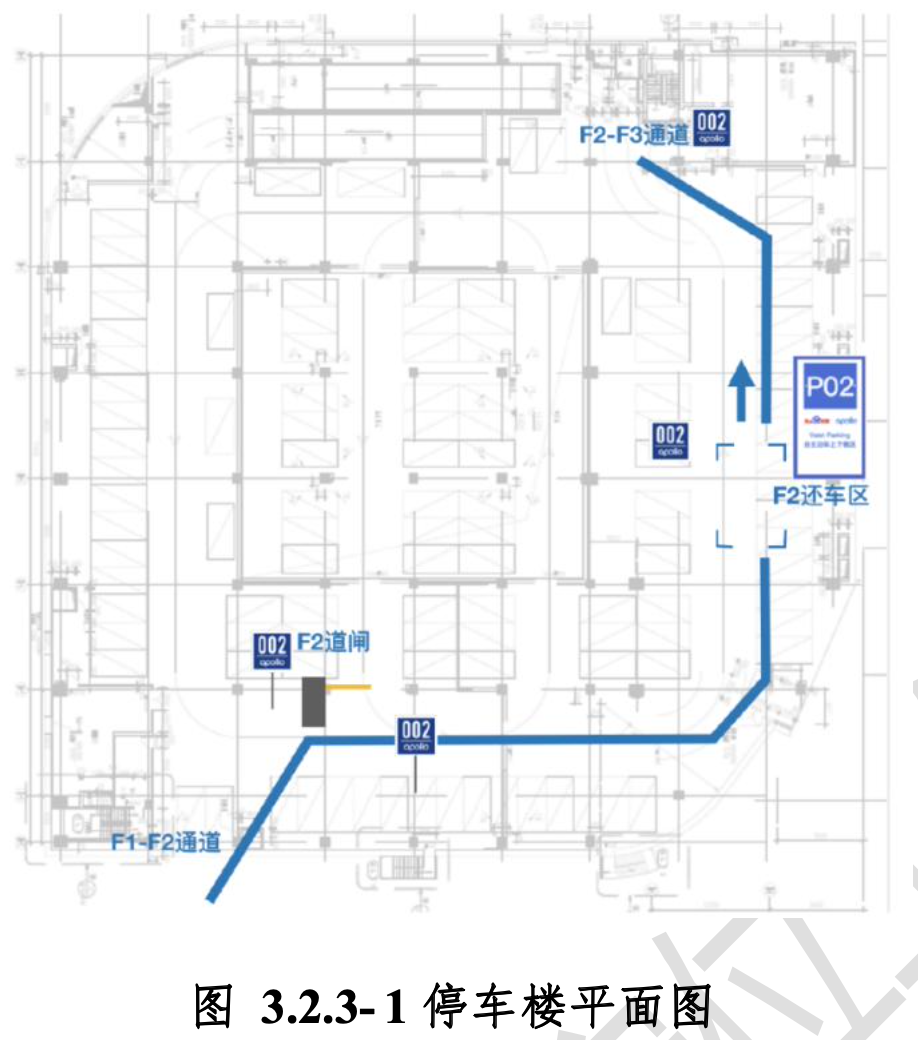

百度不仅与威马、广汽等车厂在自主泊车技术上进行了高精地图 应用的合作，同时积极与大型商超合作，在提供自主泊车服务的同时，不断扩大室内高精地图采集范围，共同打造繁荣的高精地图市场，如:

华润-五彩城项目：五彩城作为海淀区的大型商业购物中心，位置级佳，客流量大，在海淀区具有标杆意义，百度与华润五彩城合作 打造，向往来商圈购物的客人、双方重要客户提供 L4 级自主代客泊车服务，通过功能试用、随车体验，感受自动驾驶为出行生活带来的便利。百度开发的自动驾驶车辆，将在华润五彩城-东区-停车楼 F1-F3，实现有效工作场景及限定工况范围内的代客泊车功能。

翠微-印象城项目：翠微印象城坐落于北京市海淀区翠微路，是百度、阳光海天、AiBEE 三方强强联合的结果。通过翠微印象城的示范效应，打造国内自主泊车在商业化停车落地的标杆。

3.3. L3 级卡车自动驾驶解决方案(四维)

3.3.1. 项目介绍

长期以来，物流行业困扰于驾驶员参差不齐，人力成本高利润微薄(据行业统计约 5%)，疲劳驾驶事故多发。目前，四维图新和国内一线的自动驾驶重卡公司合作研究 L3 级的卡车自动驾驶解决方案， 为物流终端客户提供安全、高效、更低成本的自动驾驶卡车网络。事实上，此前四维图新与 OEM 合作的 L1 和 L2 级的智能卡车成功案例证明物流市场对自动驾驶技术接纳程度高，ACC(自适应巡航系统) 和 PCC(预测性巡航系统)等功能帮助驾驶员减轻负担，提高了卡车的功能安全且降低了油耗。与 L1L2 级自动驾驶卡车相比，L3 级自动驾驶卡车司机可以 Hands OFF 不用时刻把手放到方向盘上准备随 时接管，将更大限度的将驾驶员从疲劳驾驶中解放出来。该款重型自动驾驶卡车在高速下主要有自动跟车、变道超车、主动避障、自动掉头、交通标识识别等多项自动驾驶功能，几乎涵盖了所有高速公路场景下所需要的所有自动驾驶功能。

3.3.2. 功能和实现方案

在该重卡自动驾驶解决方案中，四维图新主要提供中国全境高速公路、城市高速公路和高速连接匝道的高精地图(HD Map)数据的 SDK，全国的标准导航地图(SD Map)数据的 SDK，HD 与 SD 匹配数据的 SDK。目前，四维提供的高精地图要素包括车道类型、限速信息、坡度、曲率、车道中心线、交通指示牌、交通指示灯、地面交通标识等几何和重要属性。该项目对绝大多数高精地图要素的相对精度要求小于 0.2m，绝对精度小于 1m。

四维提供的高精地图主要为重卡是否按照既定条件开启自动驾驶功能提供依据并辅助定位模块融合定位。除此之外，四维图新提供的高精地图支持重卡高速自动驾驶、辅助变道通行、自动掉头等重要功能。

3.3.3. 高精地图应用的特点

3.4. 高速公路领航(highway pilot)(博世)

3.4.1. 项目介绍

该项目是为用户提供在结构化道路上(高速公路和城市快速路) 实现自动驾驶功能，主要包括自动跟车，自主超车，匝道切换等功能，设计时速 80~120km/h。但是驾驶员仍需对车辆进行监控，以备随时接管车辆。

当车辆进入到功能限定的结构化道路后，系统功能会提示驾驶员开启，在系统即将超出设定的工作区域的边界或者遭遇无法处理的驾驶工况时，系统会请求驾驶员的接管，如果驾驶员持续不进行接管，车辆会完成安全停车。

本车辆借助车身传感器，例如摄像头，毫米波雷达，激光雷达，高精地图等传感器可以实现自动控制车辆的功能。其中高精地图不仅仅可以提供车道级的地理围栏功能外，还参与到构建车辆实时的环境模型中，为自动驾驶功能的车道选择提供更多的支持。

3.4.2. 功能和实现方案

为实现车道级的定位的基本区别，在本案中高精地图根据功能的

不同分成了高精度定位地图和高精规划地图两个部分，其中高精度定位地图是用来做定位使用的，而高精规划地图是用来做环境模型的输 入的，两者需要在线下做对齐处理。

高精度定位图层跟实时的传感器数据相结合，包括摄像头输出车道线，毫米波雷达输出的静态物体等，实现精准定位，此部分成为特征定位。

高精规划地图跟高精度定位的结果一起，搭建静态的环境模型，同样需要地图匹配，数据提取，截取出规划图层的车道模型建立环境模型。当然如果有些功能需要长距离的地平线信息，则需要读取更长 的高精规划地图为规划提供参考。

3.4.3. 高精地图应用的特点

高精地图作为静态环境模型的主要提供者，跟线上的传感器探测到的静态环境模型进行融合，尤其是在线上传感器被遮挡的部分可以 完美的补足，形成完成的静态模型，然后将线上传感器感知到的动态物体叠加到静态环境模型上产生完整的环境模型。在这个过程中，高精地图的车道模型发挥着很重要的作用，其中车道线，车道中心线以 及路边的护栏等都是很重要的输入，同时车道中心线还能作为车辆行驶路径的参考。

3.5. 基于视觉众包数据进行高精地图建图更新(momenta)

3.5.1. 项目介绍

(1) 众包数据建图更新的必要性

随着智能车辆的自动化进程逐步加快，高精地图也需要不断地添加新的特征层，来帮助解决智能驾驶过程中遇到的各种外部环境感知问题。但是新构建特征信息的建图更新过程在传统的高精地图构建方法中十分耗费成本以及人力资源，主要表现在：一方面，传统方式必须在所有道路上重新驾驶专业的测绘采集车辆来获取到新的特征数据，因此需要大量的成本投入。另一方面，对于新获取的特征信息也 需要大量的人力成本来实现对于新特征层的标注、质量检测等工作。

基于视觉众包数据进行建图更新的方案，则是充分利用丰富的众包数据源实现高精地图中特征要素的迭代，可以达到节约大量人力、设备成本的目的。由此可知，利用众包数据来进行高精地图建图更新，对于推动 L4 级别自动驾驶发展起着至关重要的作用。

(2) 众包数据建图更新的可行性

高精地图行业数据量要求极大，更新频度要求很高。随着科技的进步，车载相机设备越来越普及，4G、5G 等网络服务也得到不断的升级，这使得移动终端具备了高效收集数据和传输数据的能力。同时，AI 算法、视觉算法的逐渐成熟和广泛应用，以及更强算力的计算芯片的产生，都为众包数据建图更新提供了保障。

从成本、时效、人力等方面考虑，充分利用用户反馈进行数据更新与迭代，打造“用户使用-反馈-地图更新-价值提升-吸引用户”的正反馈链条，不仅是极具性价比、也是被业界经验证明极具市场拓展优势及落地可行性的方案。

(3) 众包数据建图更新的优势

高精地图作为无人驾驶领域的刚需及稀缺资源，在整个领域扮演着核心角色，可以帮助汽车预先感知路面复杂信息，如坡度、曲率、航向等，并结合智能路径规划，让汽车做出正确决策。

在自动驾驶启航的前夜，通过低成本、广覆盖、智能化、规范化的众包数据建图和更新，可以显著提升用户贡献数据的价值量和价值比重，进入用户与产品相互反馈、适应、改善的交互循环，形成以点带面的网络效应。同时，未来行业赢家在聚集用户后，能够形成颗粒度细、更新及时的高“鲜度”产品数据，逐渐拉开竞争对手。高精地图行业有望呈现出赢者通吃的局面，数据壁垒将构筑强者恒强的护城河。

3.5.2. 功能和实现方案

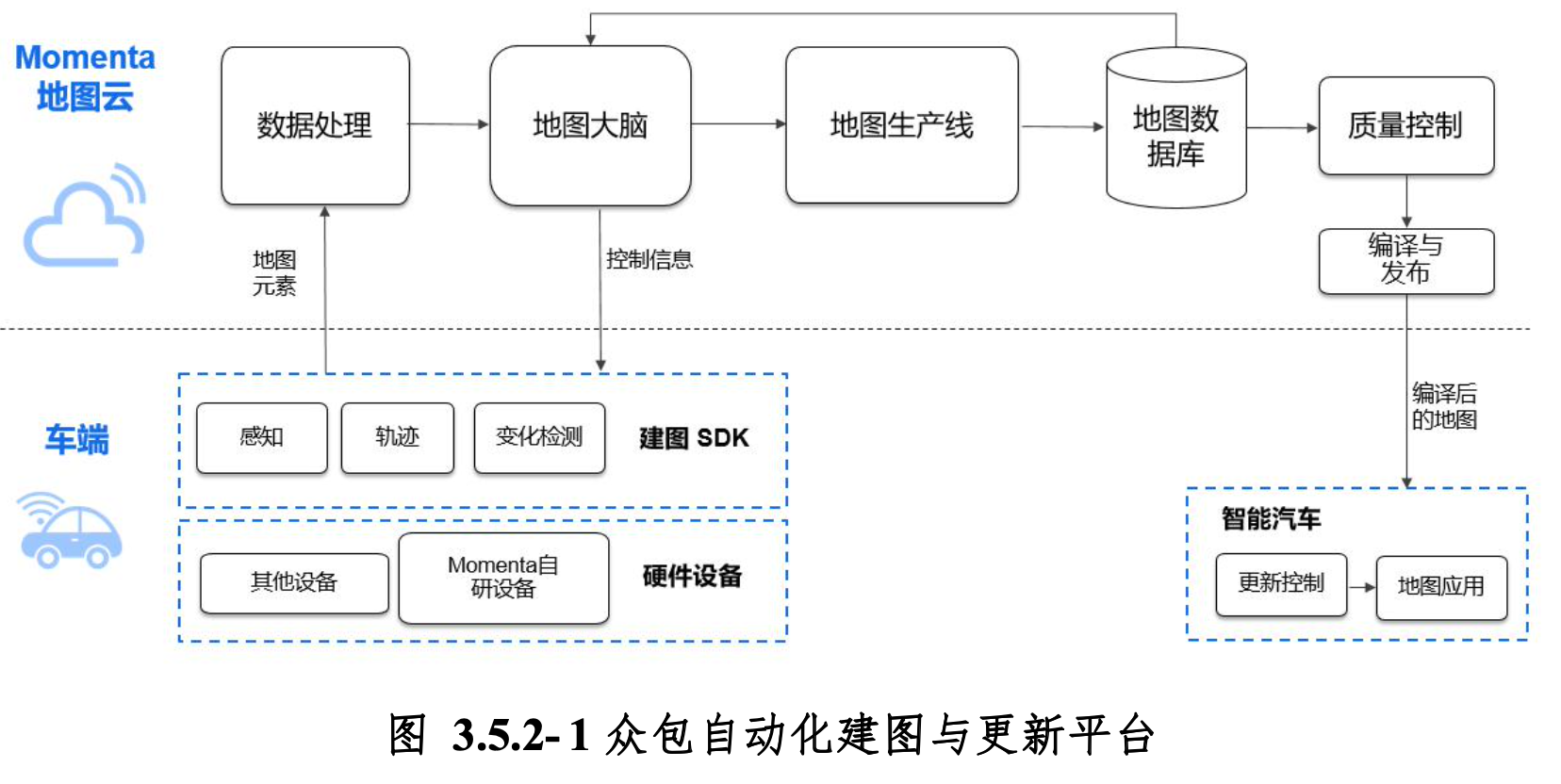

(1) 众包自动化建图与更新平台

主要分为两大部分：车端与云端。车端，完成数据采集，采集系统包括硬件设备与车端软件。设备是 Momenta 自研的低成本的众包采集设备，配置摄像头，低成本 GPS 和 IMU，通过众包运营的方式 来采集；也接入 TSS/TM/translog 设备，以及预装在 OEM 车辆上的 momenta 采集设备，实现海量数据的获取。车端软件，perception 实现了实时感知，包括车道线、交通牌、路杆、边缘线等要素的实时识别检测；mapping SDK 借助高精同步到的 camera，IMU，GPS 数据进行在线的实时轨迹解算与单包建图，把二维的车道线感知信息转换成有地理坐标的三维数据；车端软件还有一个功能是 change detection， 通过单路建图结果与最新的地图数据进行对比，识别道路更新，把更新信息回传给云端。

云端主要实现对车端实时回传的海量数据的存储、管理与并发处理，通过搭建云端数据管理平台，实现对海量数据、多规格数据的处理与转换，转换成能够进行地图自动化生产的结构化数据。另外，云端还搭建了地图自动化生产平台，实现地图的高自动化生产与地图更新。车端回传的数据首先进行聚合，与道路进行绑定，转换成以路段为单位的建图原始数据，mapping brain 实时以路段或者 tile 为单位对各路段进行是否可生产、可更新，采集资料是否达到生产要求，是否达到更新要求，进行计算和判定，自动触发生产、更新任务，实现各路段生产的并发处理。自动化生产线实现增量式路段、分块的路段单元，全自动化生产地图，增量合并到 HD map，形成一个完整的地图数据库。

另外一部分是地图下发与应用，也属于车端。自动化生产完的地图数据要提供给下游应用，通过地图编译和格式转换，以 API、SDK 等 user interface 方式给提供给定位与规控使用。

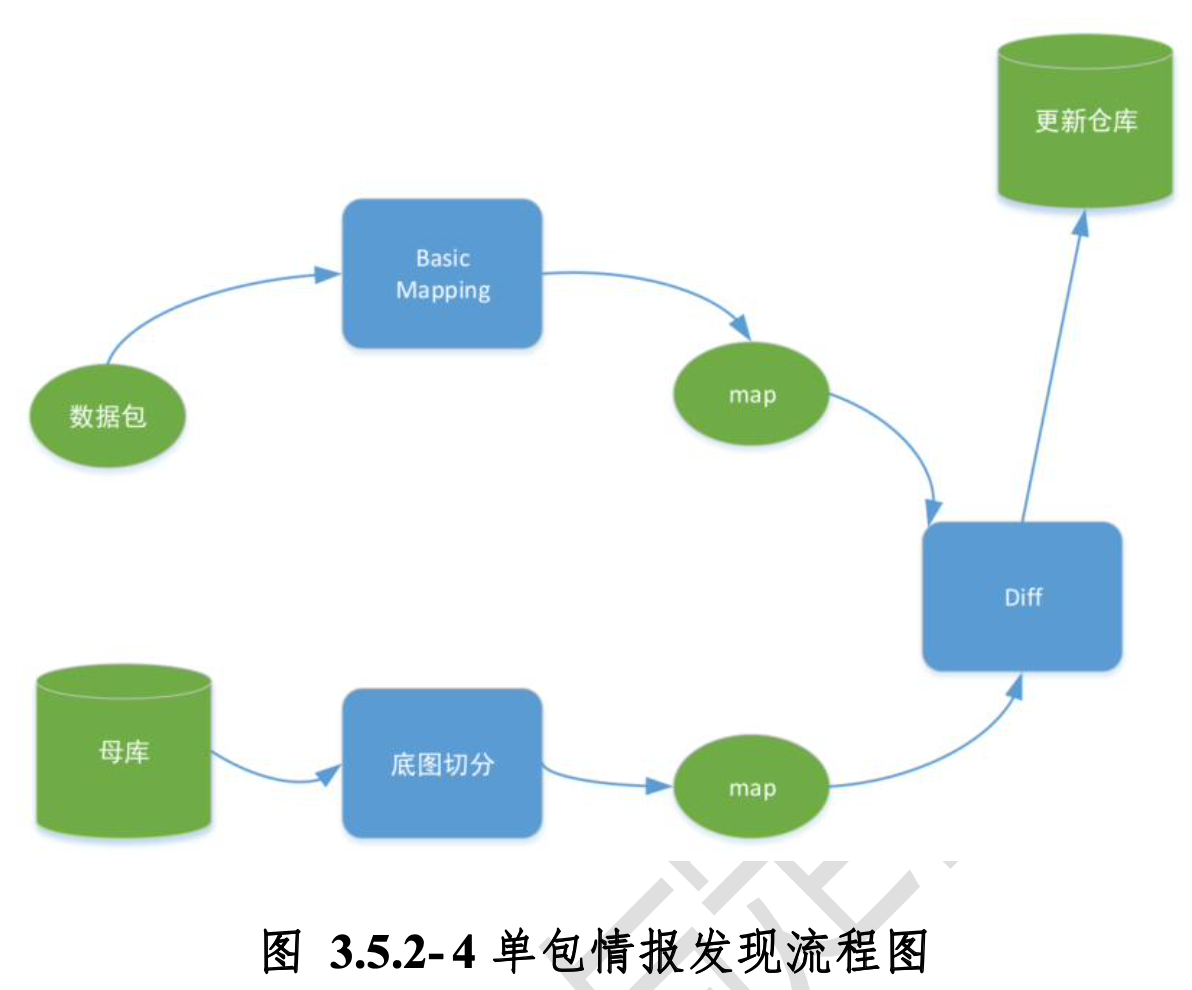

(2) 基于单包的情报获取

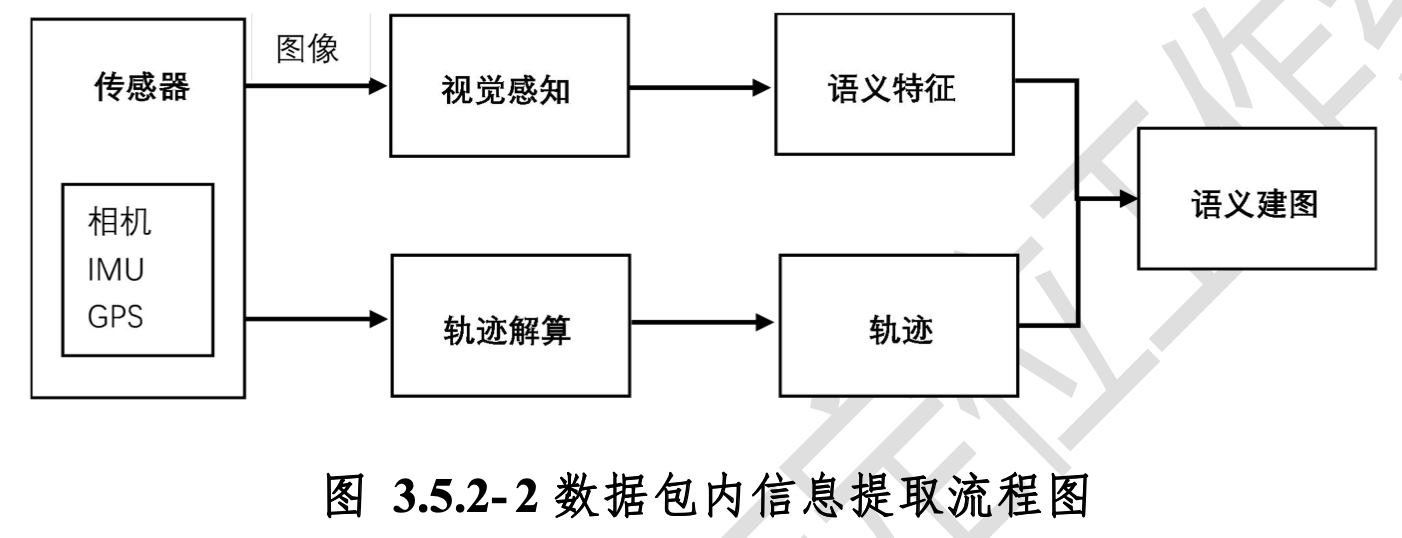

众包数据以包为最小单位，每一个数据包包含了感知结果、轨迹以及语义检测的结果。在车辆的相机、IMU、GPS 等传感器采集数据后，有关道路图像信息经过视觉感知算法转换，得到道路图像中的语义特征，而 IMU 和 GPS 采集的数据用于轨迹解算，以此得到车辆行 驶过程中的轨迹，该轨迹包括各个时间点的定位位姿。之后的语义特征和轨迹可用于语义建图，具体流程如下图所示。

为了更好地利用得到的语义特征的参数和轨迹，在语义建图之前可以对参数和轨迹进行预处理。预处理涉及的主要参数包括：相机的内参 K、相机坐标系和 IMU 坐标系之间的外参 Tci、相机坐标系和车体坐标系之间的旋转矩阵 Rcv，以及相机相对于地面的高度 H。这些 参数在相机设备安装时会通过某些手段标定得到，但是这些参数在相机设备使用过程中，会发生变化。所以在建图之前，还可以再一次对其进行标定。对于轨迹，可以做的预处理包括两个方面：质量和数量。 由于场景难度不同，轨迹解算时输出的轨迹质量是不一样的。对于某些质量不好的轨迹，可以在建图之前将其过滤掉，避免给优化带来不 好的影响。另外，流入建图过程的数据量是不确定的。在数据量饱和的情况下，可以自动过滤掉一些冗余的数据，避免给优化造成过大的压力。 预处理之后，可以对语义特征进行三维重建，即确定语义特征在

世界坐标系中的第三位置；之后进入数据关联阶段，即在各组道路图像的语义特征之间进行语义特征的关联，确定属于同一道路标志的语义特征；将待建图区域划分成子图，针对每个子图中的每个位置区域，对该位置区域中的关联语义特征与各个道路图像的语义特征之间的 重投影误差进行非线性优化，确定关联语义特征更准确的世界坐标系位置，并添加至地图中；对地图中的语义特征进行筛选，去除可信度较低的语义特征，最终输出筛选后的地图信息。

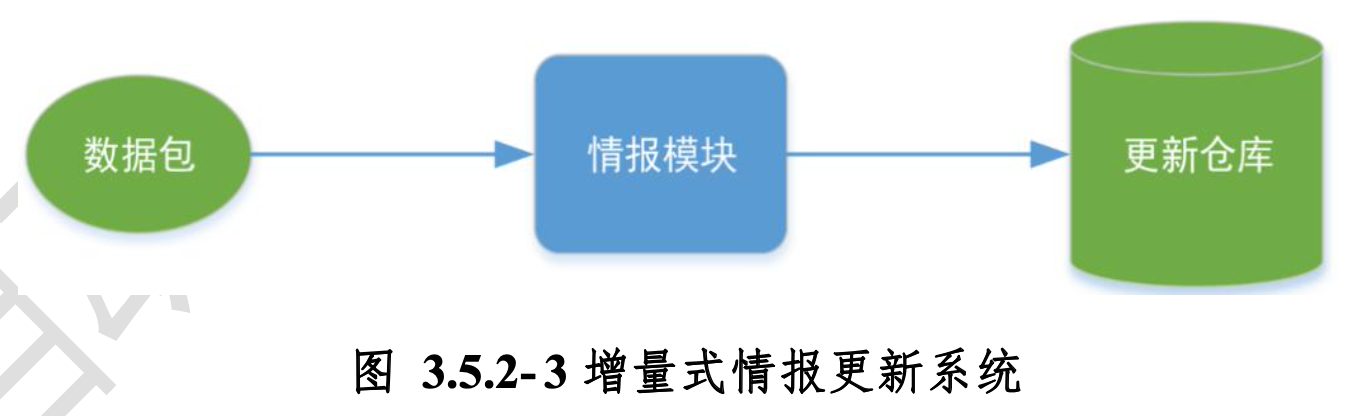

众包数据具有采集时间不确定、采集地点不确定、采集数据不间断的特点，针对这样的数据特征，我们的技术方案是按照路段、对更新情报进行增量式提取，再把提取出来的情报信息输入到更新仓库之中，如下图所示。

获取到的数据包内容由 SOC-Box 车载高性能计算平台分析得到，其中包含了基于计算机视觉的感知分析模块以及基于其他传感器的轨迹解算模块。而后得到的数据通过 4G5G 网络传输到云端平台，进行单包语义建图。搜索对应的数据包地图，对比新建的高精地图进行分析，对于高精地图中不一致的地方进行情报更新，最后更新数据仓库，具体过程如下图所示。

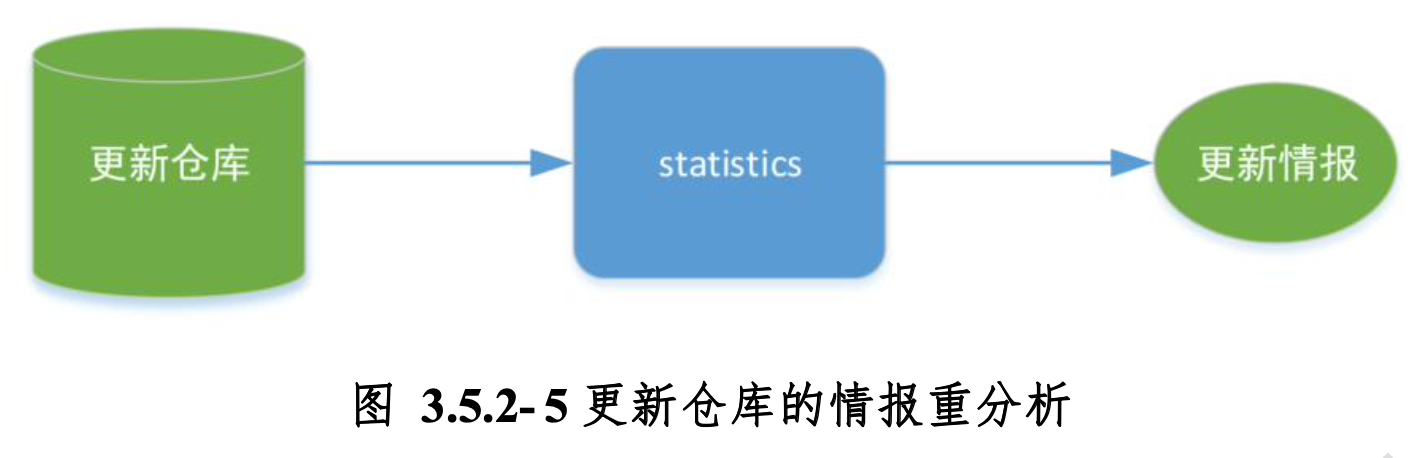

(3) 基于多路信息的情报统计

数据包通过单包情报获取环节，会将自身所带的信息流更新到数据仓库当中，由于更新仓库中的更新情报都是根据单路的数据包获取而来，数据总量庞大，而且其中存在着较多的错误情报会加大数据仓库更新迭代的计算负载。因此，我们设计了进一步的过滤统计模块，从中提取出更加精准的更新情报信息，如下图所示。Statistics 模块对更新仓库中不同的情报类型进行聚类分析，最后输出不同类别(包含新增、删除、位置改变、无改变、车道属性改变、标志牌方向改变)、不同元素(标志牌、车道线)的更新信息。

(4) 基于众包数据的情报校验

更新仓库中的更新情报，通过情报统计环节，已经输出了可用的更新情报信息。但是考虑到单包建图的绝对精度不如众包建图的绝对精度高。在情报信息中，尤其在位置改变这一类高精度的更新情报中，众包建图可靠性更高。所以利用众包地图的情报结果对单包地图的更新结果进行校验。校验通过的更新情报作为最终的更新结果。校验流程如下图所示。

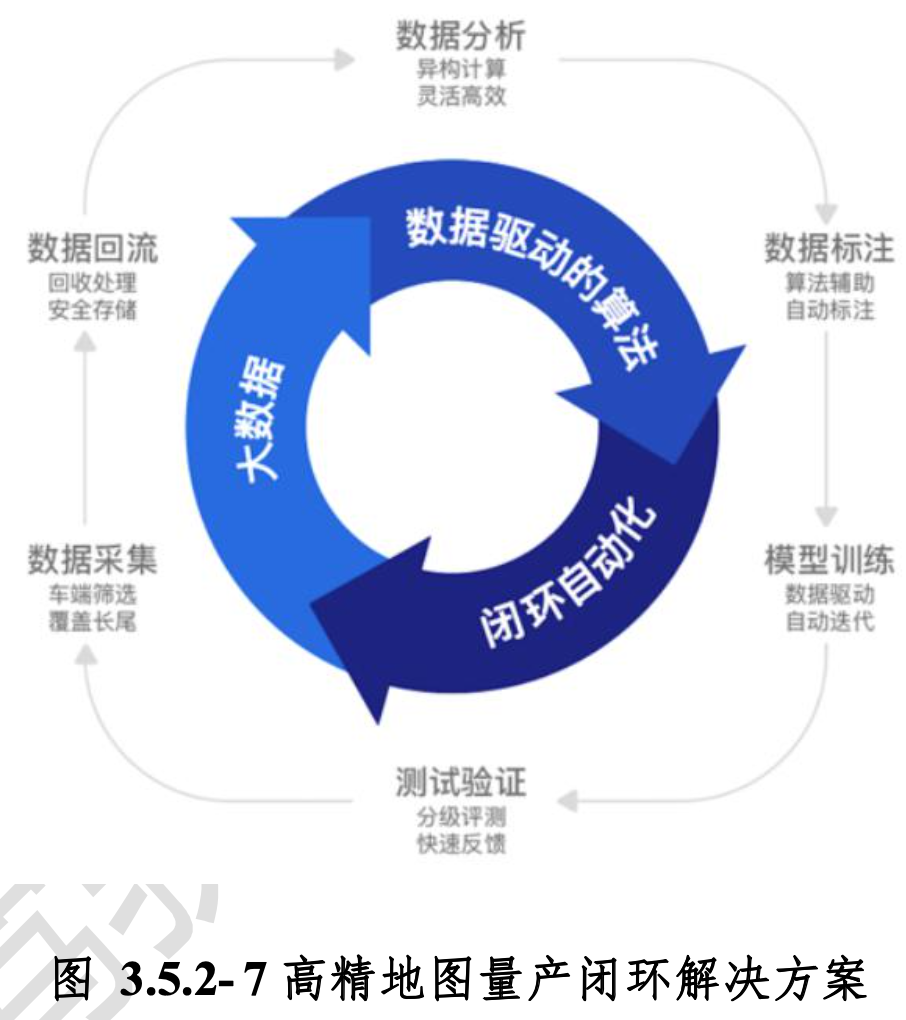

(5) 基于算法的全自动闭环更新

整个过程是这样的:

1) 当车辆在行驶过程中收集到高价值样本时，系统就会对观测结果进行全自动标注。

2) 数据积累到一定水平，就会自动触发无人工干预的模型训练迭代，完成训练。

3) 模型评测自动启动，研发团队只需阅读由系统所推送的评测报告来决定模型发版，即可完成整个闭环。

3.5.3. 高精地图应用的特点

基于视觉众包数据进行的高精地图建图更新，是一个充分利用了当下车载导航器物及技术越来越智能的优势，并顺应了互联网时代背景下产品与用户交互迭代趋势的解决方案。

首先，该方案大幅降低高精地图数据更新的成本。随着装载有众包设备(极低成本消费级相机和极低成本消费级组合惯导)的车辆不断上市，将会带来大规模的数据回流，这些数据的成本近乎为零。同时，众包数据的生产、更新可以不断循环，并自动消化海量长尾数据，从而低成本、高效率地打通整个链路，而不是依靠传统的人工驱动，耗时耗力标注解决问题。

第二，高精地图数据更新的自动化程度会持续得到提高。在这个众包数据技术框架下，随着量产数据的流入，算法自身会越来越“聪明”，且随着系统不断迭代，自动化解决问题的比例也会越来越高。

第三，该方案有助于加速形成高精地图数据更新的业务闭环。持续的众包采集方式可建立稳定的数据源，从而在数据和算法之间形成快速迭代的反馈闭环，整个过程包括对问题自动化发现、记录、标注、训练、验证等环节。

第四，将用户反馈数据引入高精地图产品的更新与迭代设计，不仅有助于帮助企业取得先发优势，也为未来更多的交互体验提供了更多想象空间，有助于抢占用户心智。

第五，该方案有助于推动高精地图量产早日实现。众包的优势在于厚积薄发，同时通过量产数据、数据驱动的高精算法、闭环自动化的前期大量积累，可短时间、大幅度提升研发效率，跨数量级降低规模化量产高精地图的总成本。

3.6. 自动代客泊车(上海图趣)

3.6.1. 项目介绍

本项目是由国际一线汽车 OEM 发起的在停车场或封闭环境下车辆自动驾驶新技术验证项目，项目起止时间为 2019 年 12 月至 2020 年 6 月。项目要求利用低成本的传感器和车规级平台实现选定的 1~2 个停车场的自主泊车任务，主要验证高精地图以及高精度定位软硬件在自动驾驶环节中功能性和完整性。上海图趣在该项目中主要承担高精度定位图层的采集和制作方案以及基于视觉的融合定位方案。

3.6.2. 功能和实现方案

(1) 总体需求

通过采集符合定位系统要求的高精度的 AVP 地图、开发利用该地图规格实现的算法，并配置相关硬件及服务器环境，使 OEM 能够顺利完成停车场自动泊车实验，具体需求项如下表:

表 3.6.2-1自动代客泊车项目总体需求

序号	需求项
1	地图制作，采集南京市高精度停车场(1 个地上停车场、1 个地下跨 层停车场)以及制作高精地图
2	软件开发及测试，高精度定位软件开发及功能测试、高精地图 API 功能开发及测试、WEB 端 API 开发及测试
3	硬件开发及适配，硬件准备、定制开发、适配开发及测试
4	地图服务部署配置，配置并维护地图服务器
5	测试&报告，配合测试并输出报告

(2) 高精度定位图层数据需求

高精度定位图层作为高精地图的一部分主要满足高精度定位的 需要，同时考虑应用层使用要求，高精度定位图层必须满足以下需求:

1) 与高精地图坐标系统一;

2) 与高精地图数据格式一致，便于偏转和加密;

3) 数据大小控制在一定范围。

(3) 高精度定位功能需求

表 3.6.2-2高精地图和定位模块性能指标

序号	需求项	性能指标
1	场景要求	地上和地下停车场
2	定位频率	不小于 10Hz
3	车速范围	5~15KM/H
4	定位成功率	优于 90%
5	定位精度	优于 30cm(3)
6	计算资源	双核 Cortex-A53
7	内存资源	800MB

(3) 解决方案

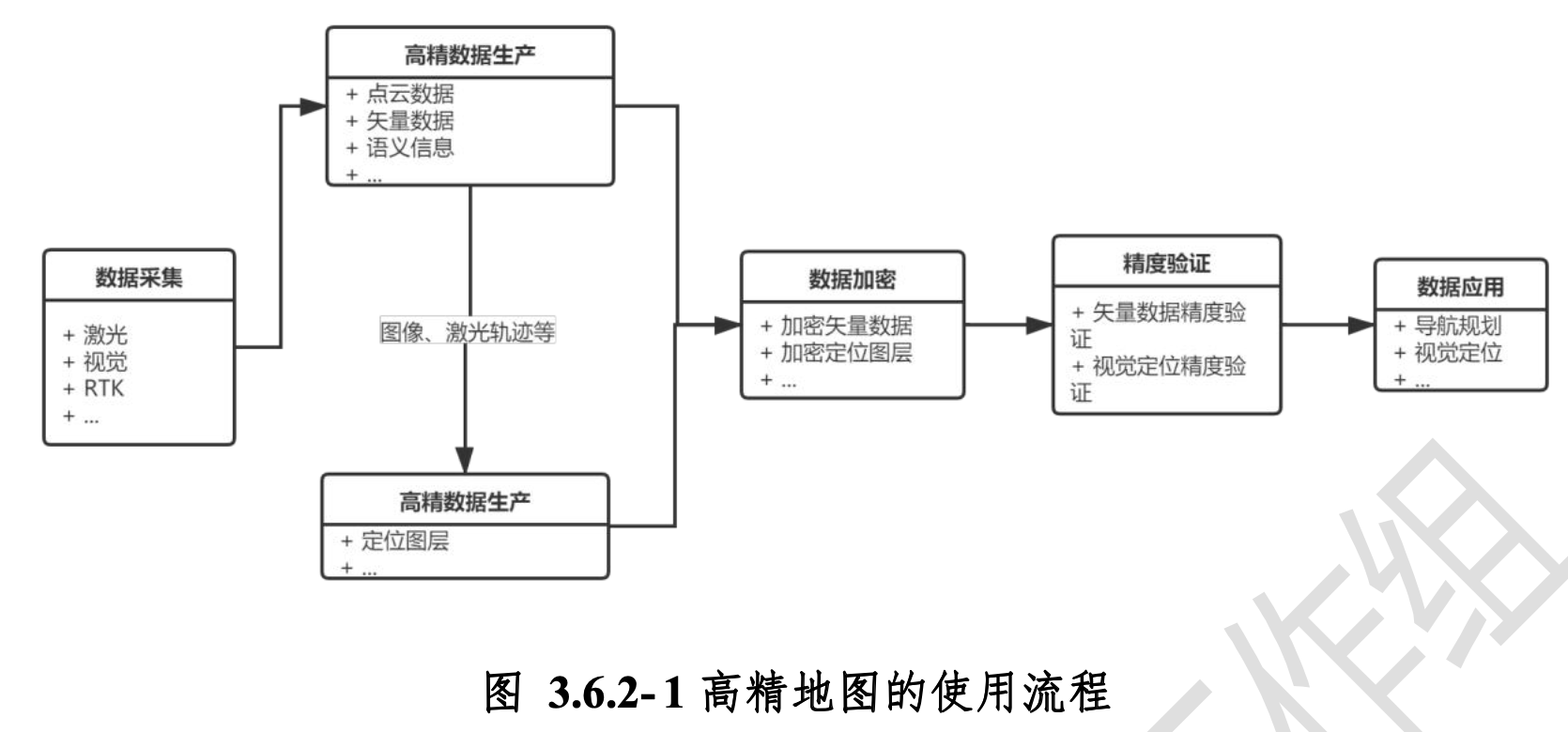

高精地图在自动驾驶多个功能模块都起到关键作用，高精地图的使用流程如下:

1) 高精度定位图层制作方案

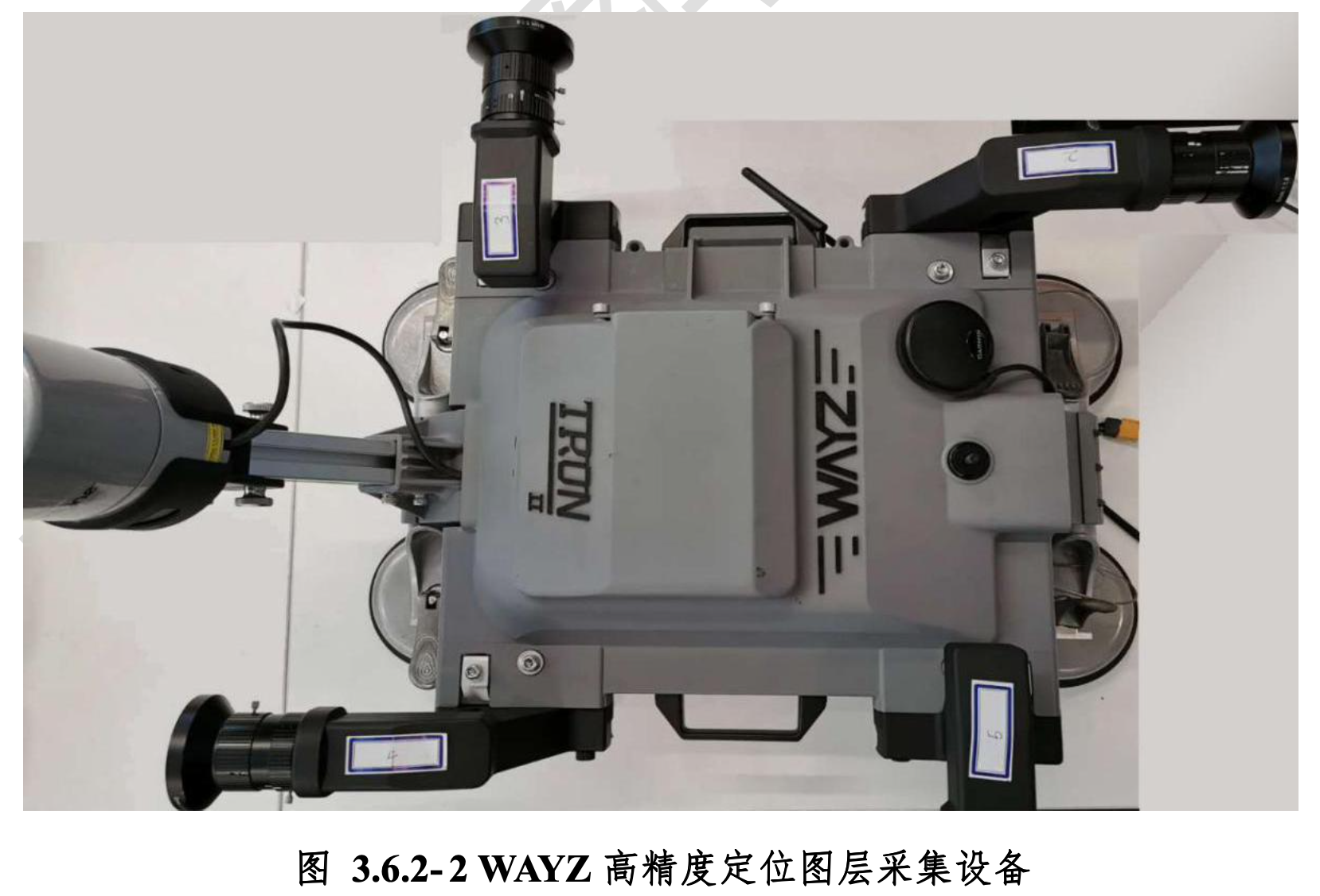

高精地图需采用专业的采集设备以保证数据精度，并需要高精度时间同步，SLAM 建图以及加密偏转等多项关键技术，图趣研发的高精度建图设备“创 Tron”满足地下停车场等场景的高精度数据采集。

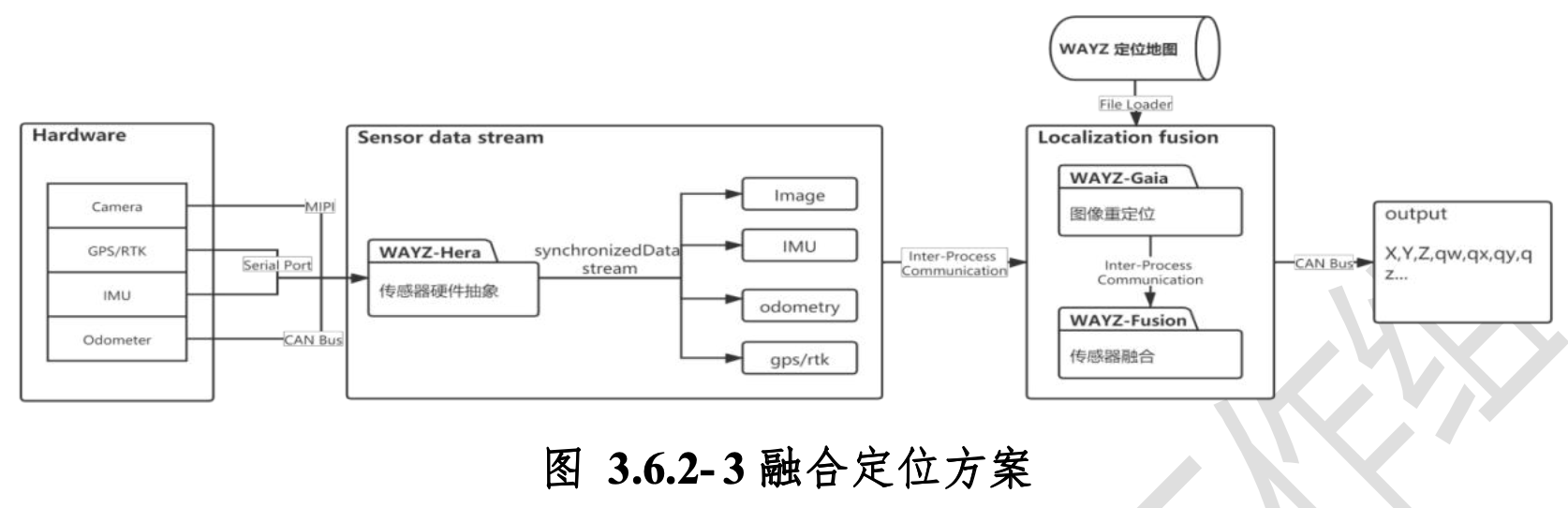

 2) 基于视觉的融合定位方案

基于视觉的融合定位方案通过视觉重定位获得全局定位信息，同时融合 IMU/车身信息融合后通过 CAN 总线发送到其他模块。

3.6.3. 高精地图应用的特点

• 纯视觉定位精度统计

表 3.6.3-1纯视觉定位精度结果

统计项	误差(米)
3D MAX	5.26
3D MEAN	0.21
Hori MAX	5.25
Hori MEAN	0.20
Hori MEAN(1)	0.08
Hori MEAN(2)	0.10
Hori MEAN(3)	0.14

表 3.6.3-2误差项比例

误差项	比例
误差<0.2m	85%
0.2m<误差<0.5m	5.7%
误差>0.5m	9.3%

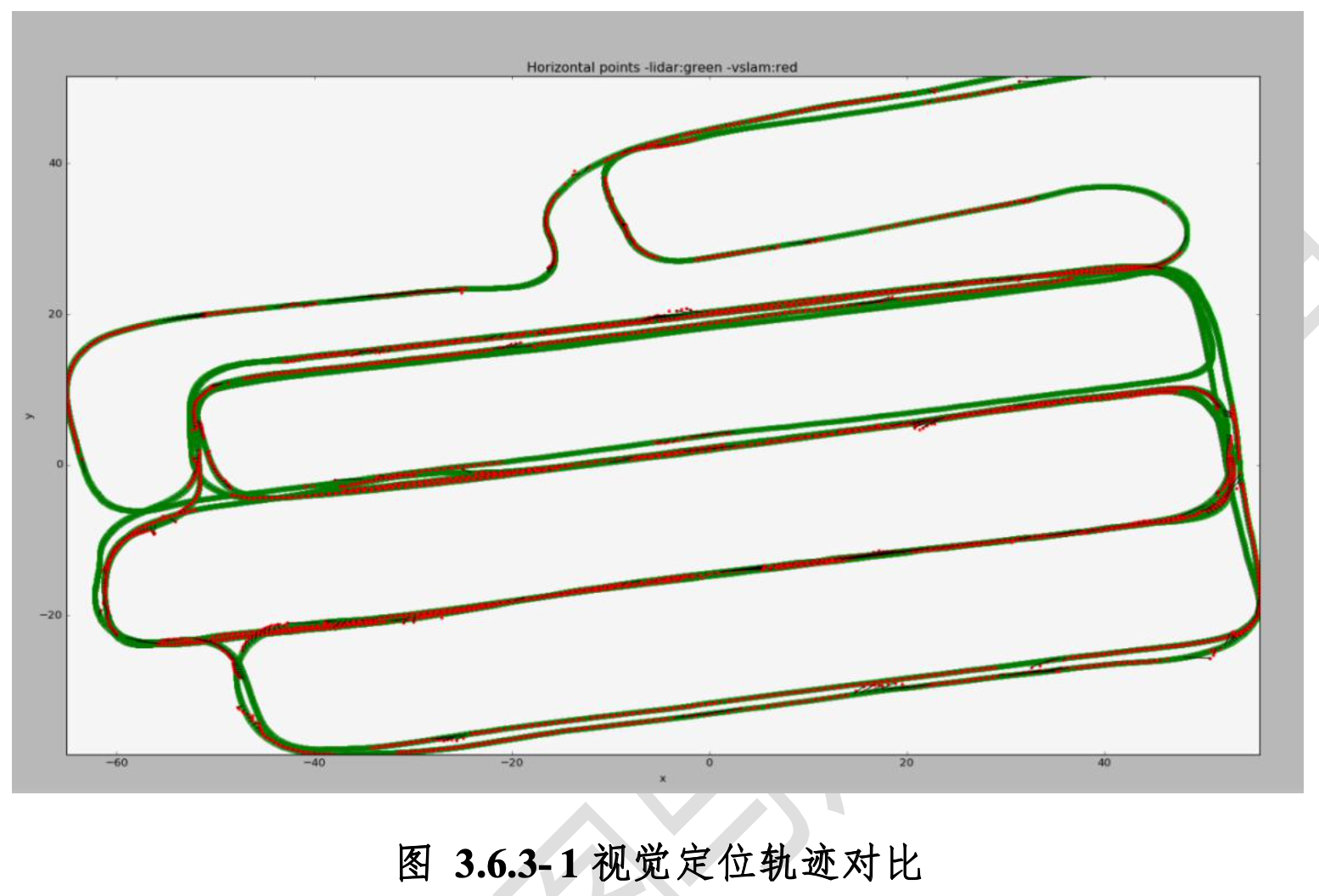

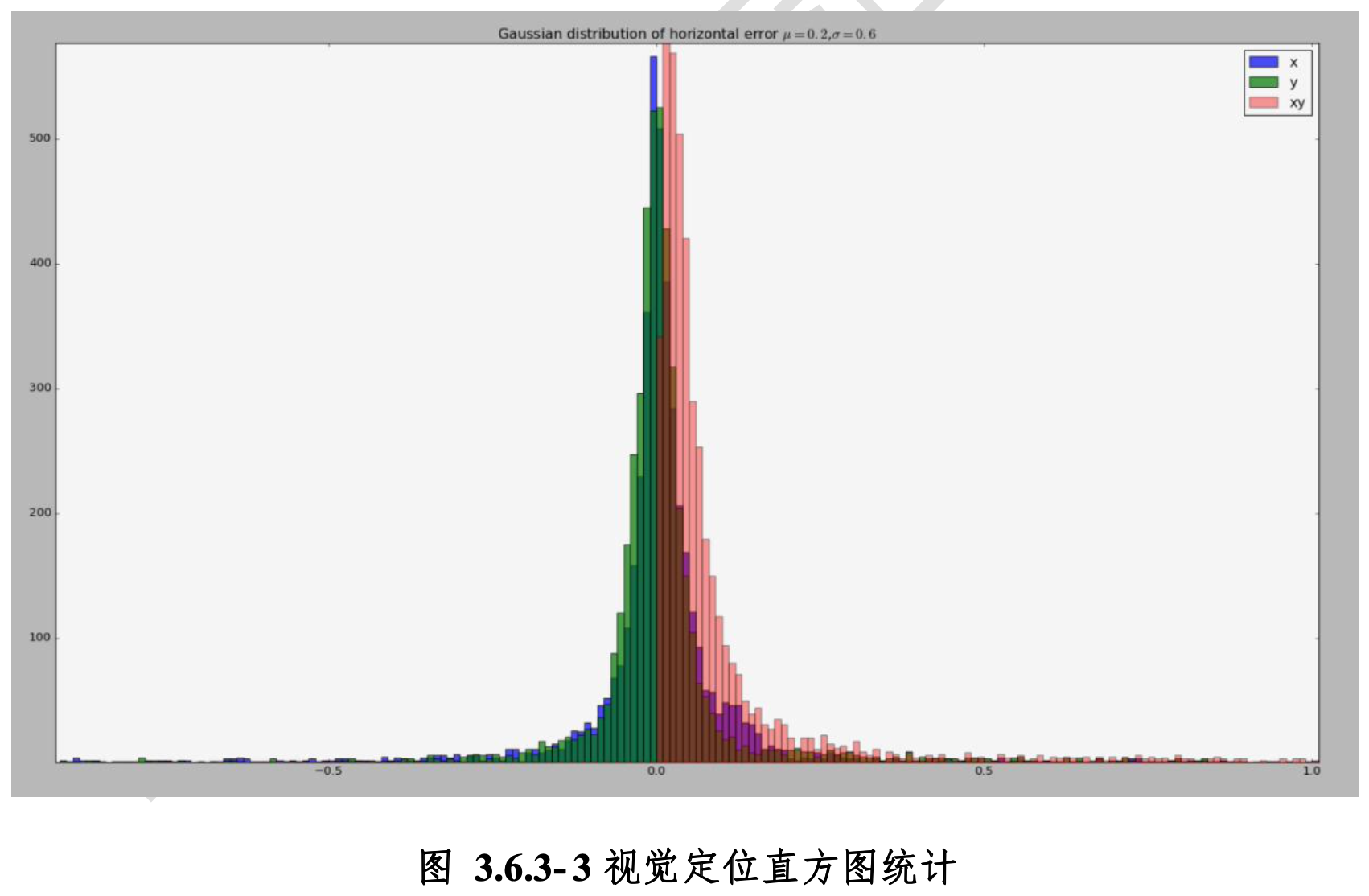

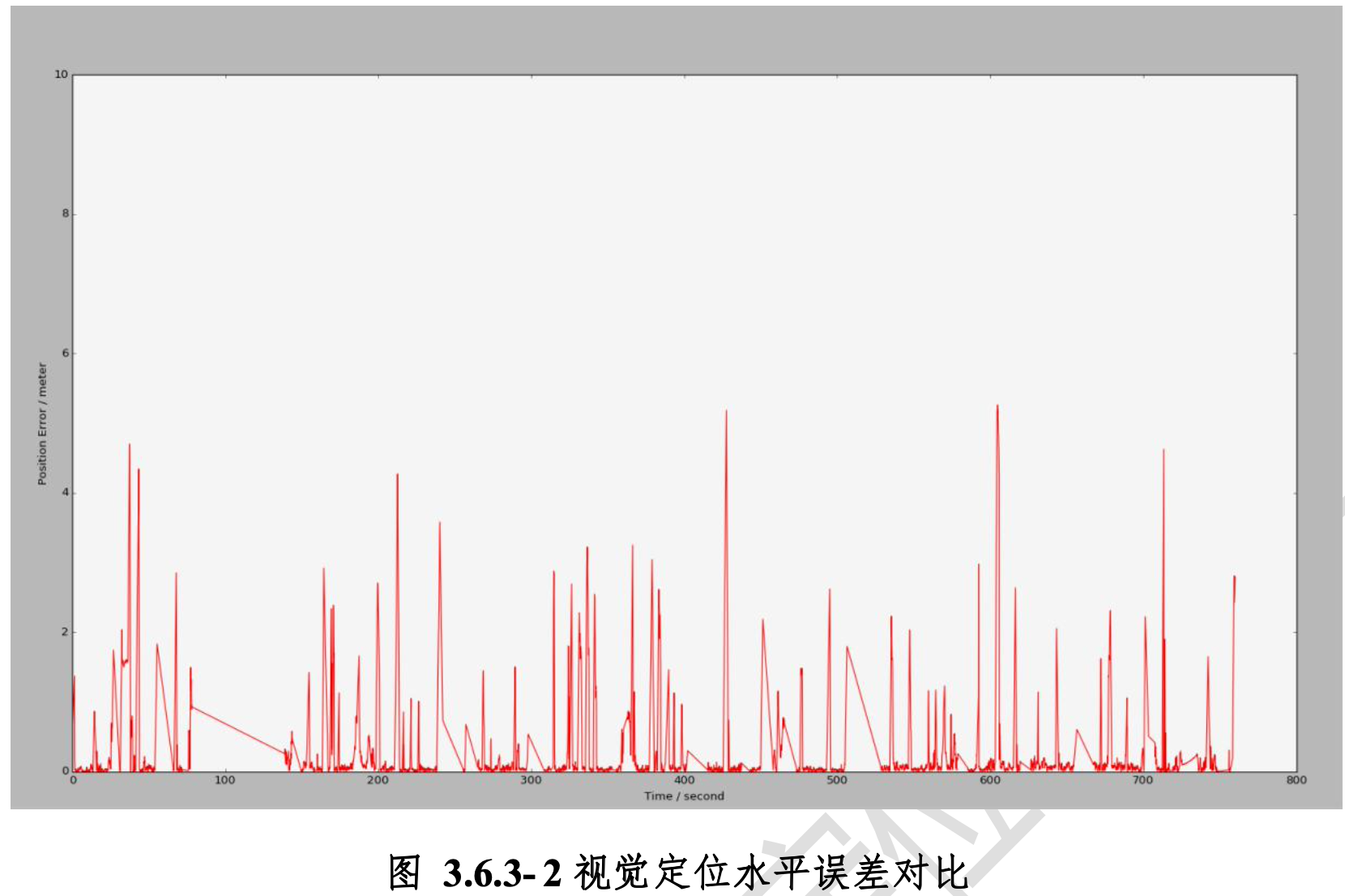

上图中，红色点为纯视觉定位结果，绿色点为激光定位结果；两个结果都转到激光坐标系下，时间也严格对齐。上图中视觉定位总次 数为 4598 次，输入图像总数为 7594 张，定位成功率优于 60%。具体精度统计如下:

• 融合定位精度统计

表 3.6.3-3融合定位精度结果

误差项	误差(米)
3D MAX	2.67
3D MEAN	0.33
Hori MAX	1.27
Hori MEAN	0.26
Hori MEAN(1)	0.20
Hori MEAN(2)	0.23
Hori MEAN(3)	0.25

表 3.6.3-4误差项比例

误差项	比例
误差<0.2m	52%
0.2m<误差<0.5m	36%
误差>0.5m	12%

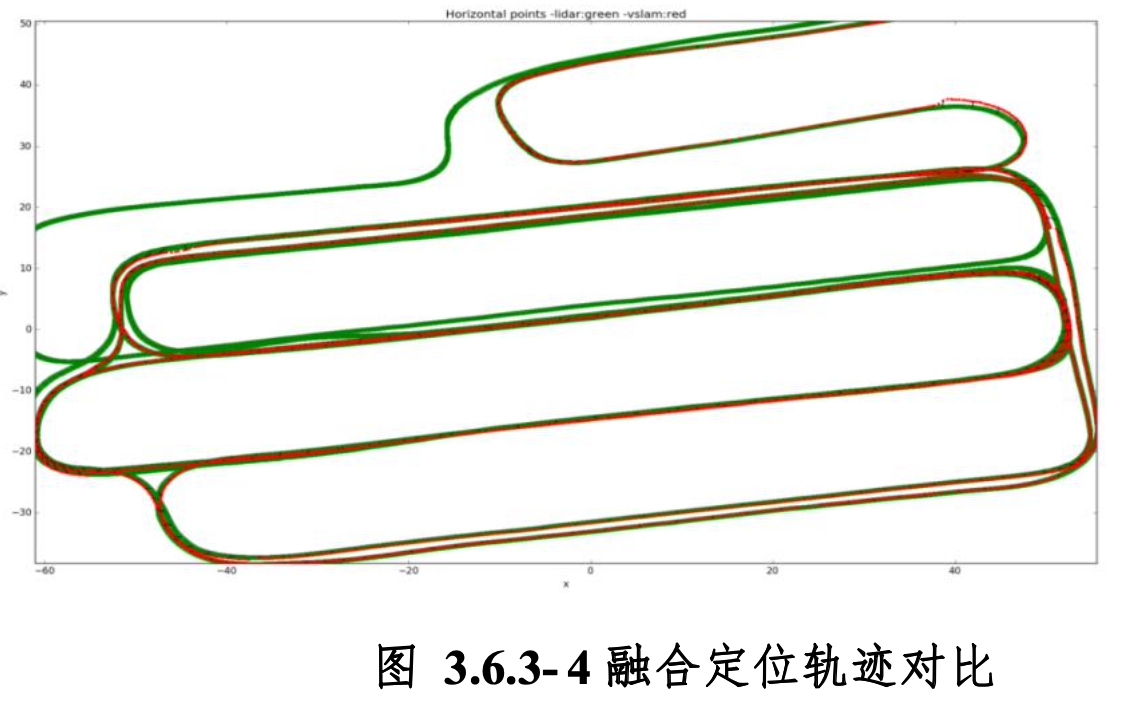

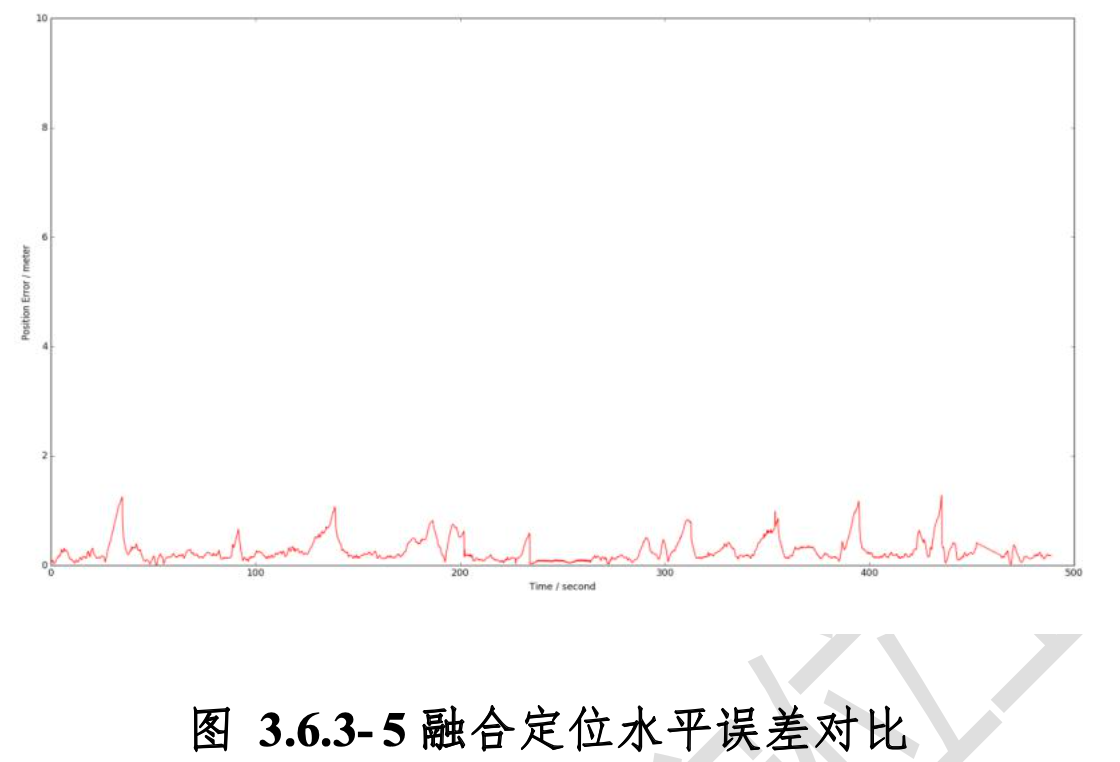

 将纯视觉定位结果与其他传感器融合后，定位轨迹如下:

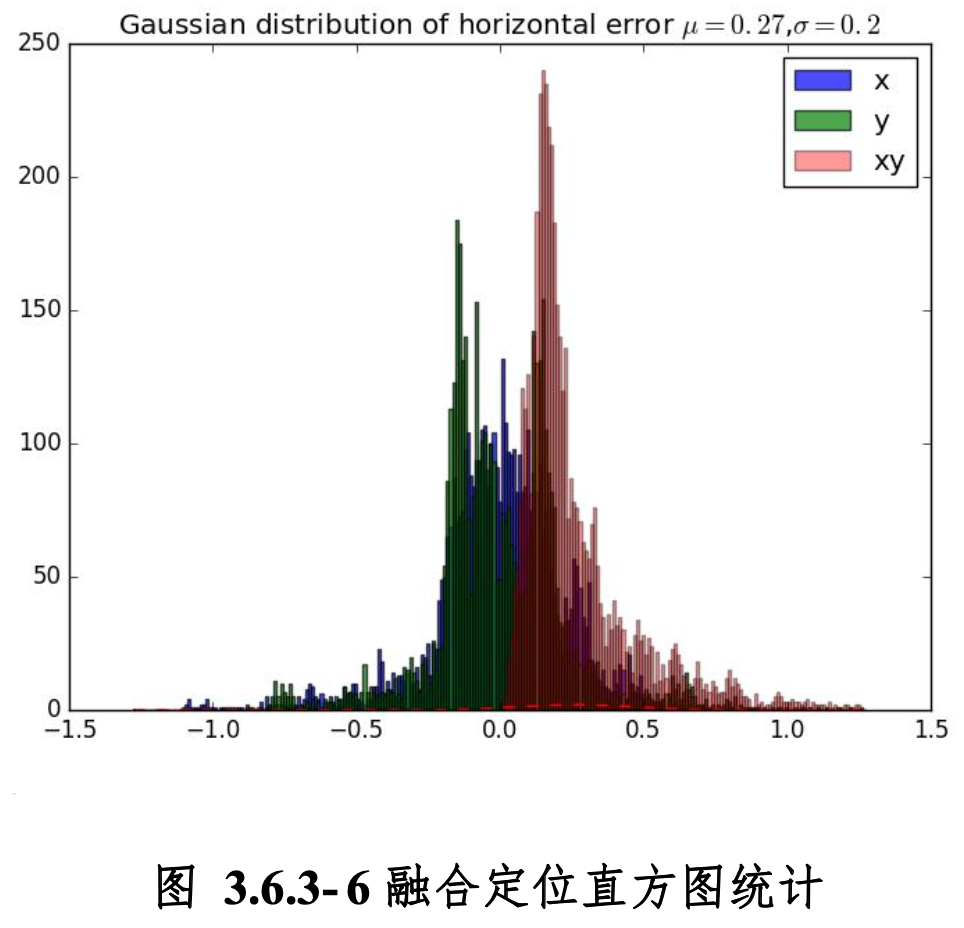

上图中车辆在停车场运行正反各一圈，红色点为融合定位结果， 绿色为激光定位结果；两个结果都转到车辆坐标系下，精度统计如下:

3.7. V2X 数据与高精地图的融合(海康智联)

3.7.1. 项目介绍

以 V2X 技术为基础的汽车网联化与道路智能化是实现自动驾驶的重要基础，通过建立车与车、人、路、云端等之间的实时有效信息交互和协同运作，可向自动驾驶车辆提供全局交通视角，有效扩充车辆感知能力，为自动驾驶感知系统提供路侧感知能力冗余，解决盲区、超视距感知能力不足的缺陷，促进自动驾驶车辆快速落地商用。当前，行业 V2X 的技术主要应用于辅助驾驶，服务于自动驾驶系统的 V2X 应用较少，并且自动驾驶系统种类繁多，智慧道路作为服务于所有车辆的基础设施，难以实现 V2X 数据与全部自动驾驶系统的对接，如何让种类繁多的自动驾驶系统均能标准化接入存在瓶颈，亟需一种方式可以实现 V2X 数据与自动驾驶系统数据标准化交互，而高精地图因其作为自动驾驶系统的“标配”以及行业标准化程度较高等优势，具备成为两者数据交互媒介的能力。针对于此，海康智联与四维图新深度合作，通过 V2X 应用与高精地图结合，将路侧数据以标准化接口方式接入高精地图，形成实时更新动态层，以此作为 V2X 数据与自动驾驶系统标准化交互的“中间件”。

3.7.2. 功能和实现方案

本项目通过搭建包含云、边、端的智慧道路体系，构建 C-V2X网络，建设典型 V2X 应用，实现路侧实时感知数据与高精地图数据深度融合，形成实时动态高精地图并向自动驾驶系统提供综合数据服务，同时满足 ADAS、控制指挥平台对地图渲染的要求。V2X 数据与高精地图数据结合方式主要包含两个层面，第一个层面为 V2X 实 96时数据为高精地图准动态层以及实时动态层数据更新提供支持，实现高精地图在交通拥堵等交通事件以及机动车、行人、非机动车等交通参与者实时位置及状态数据秒级及毫秒级数据更新；第二个层面，为 V2X 数据支持高精地图准静态层数据更新，实现地图中道路标志标线、道路施工等信息及时更新。

(1) 总体技术方案

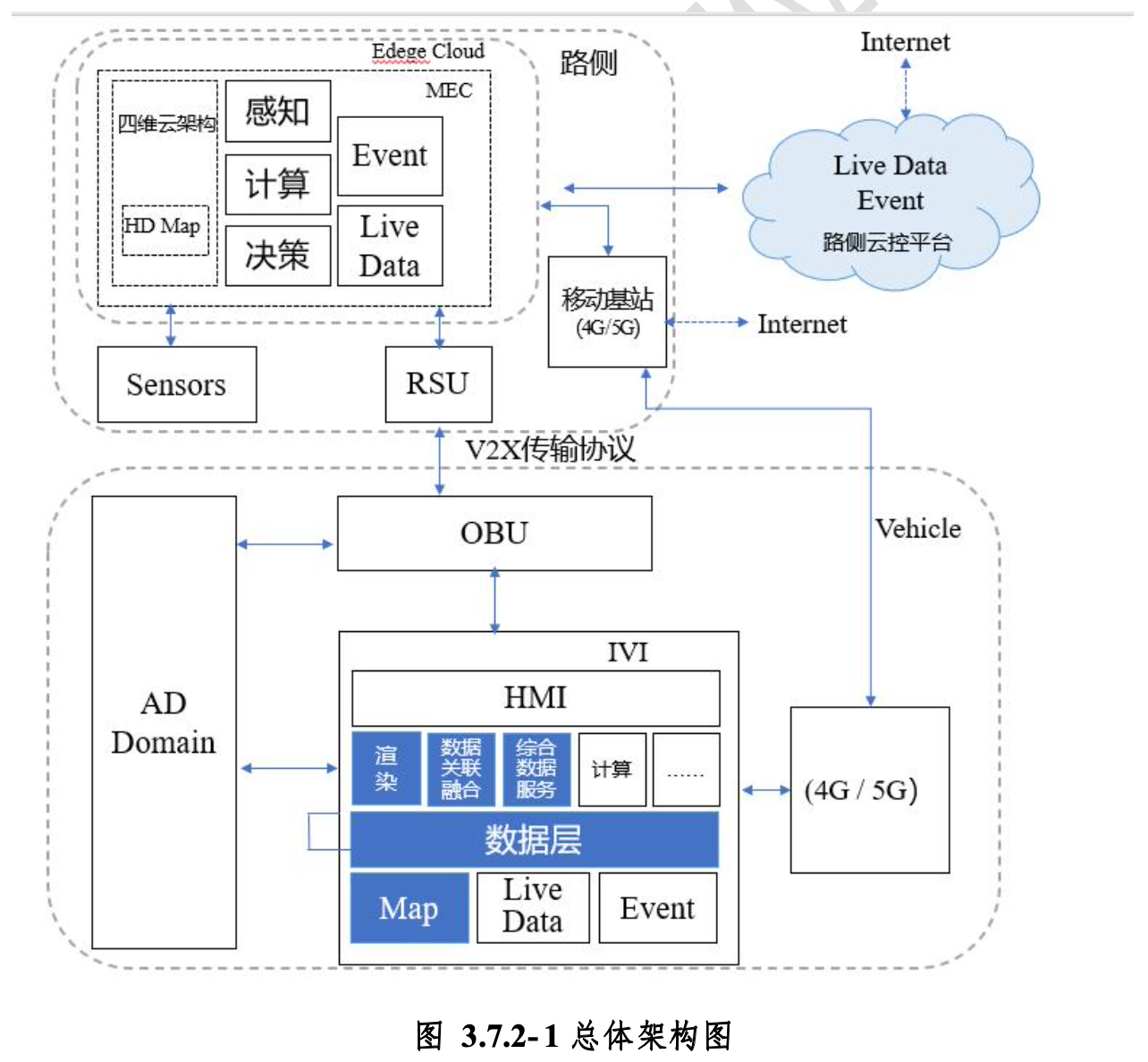

V2X 数据与高精地图融合系统包含路侧感知端、车辆端、道路云控平台端，具体架构如下图:

路侧感知端：通过建设智能相机、微波雷达、激光雷达以及边缘 计算单元等路侧感知体系，对动态交通事件、车辆、行人的实时位置、信号灯实时状态信息进行检测，形成两类数据：动态交通事件和实时数据(包括车辆、行人的实时位置、信号灯实时状态信息等)。路侧感知端基于车路协同技术将道路目标实时状态数据发送至车端，通过 4G/5G 方式与高精地图云平台以及路侧云控平台数据交互;

路侧云控平台：汇总边缘感知体系检测到的各类数据，为城市交通管理、车辆安全监管等深度挖掘应用提供精准数据，同时与高精地图云平台实时交互，提供道路动态事件信息。

高精地图云平台：实时接收路侧云控平台发送的道路交通事件数据后，对数据进行预处理，形成高精地图准动态数据层，然后通过数据融合引擎进行道路事件数据与高精地图数据进行关联融合，同时进行数据的分发服务;

车辆端：车辆通过智能车载单元(OBU)接收到路侧端交通事件及实时动态数据，基于车载高精地图服务接口，将实时动态数据与高精地图关联融合，通过预处理实现高精地图准动态层与实时动态层数据秒级及毫秒级更新。

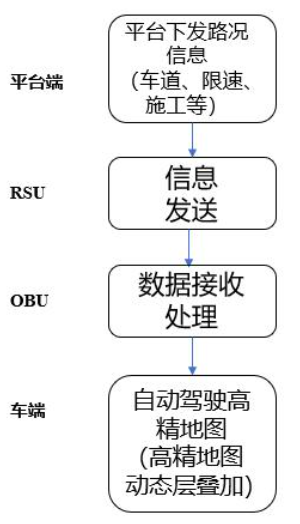

(1) 预研 V2X 场景

表 3.7.2-1预研V2X场景

序号	V2X 场景	场景说明	与高精地图数据流

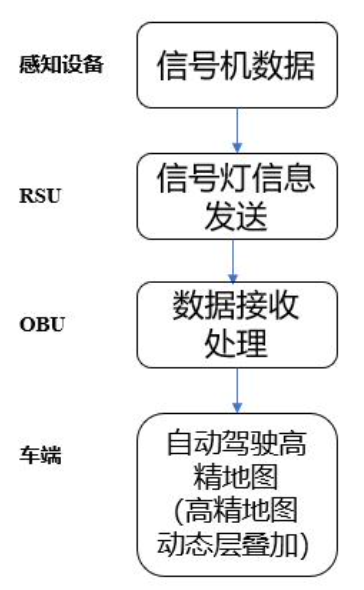

1	交通信号灯场景	红绿灯数据叠加至自动驾驶 高精地图动态数据层，供自动驾驶汽车决策，自动驾驶车辆依据信号灯信息实现红灯停、 绿灯行等行驶控制。 道路信息服务数据特征: 信号灯数据更新频率:1HZ; LTE-V 通信时延：300 米范围内延时低于 100ms;

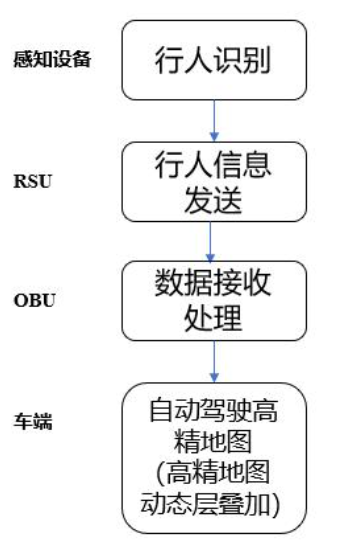

2	斑马线行人防碰撞场景	通过路侧感知设备检测道路行人位置信息，并叠加至自动驾驶高精地图动态数据层。自动驾驶汽车控制系统调取高精地图动态层数据实现在行人斑马线前启停(有行人则停止在等待线，无行人正常通过)决策。 道路信息服务数据特征: 位置信息更新频率：1HZ; LTE-V 通信时延：300 米范围内延时低于 100ms。

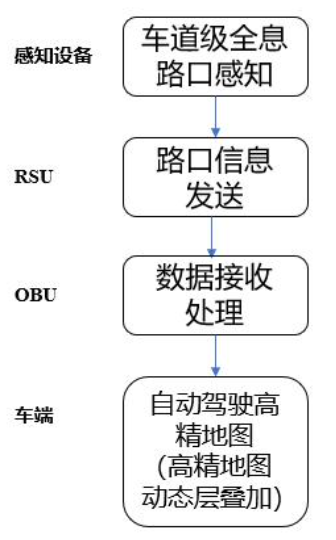

3	交叉口全息 感知场景	通过在交叉口部署前端感知 设备，检测道路每辆车辆实时位置(车道级感知)，发送至自动驾驶汽车，数据叠加至自动驾驶高精地图动态数据层; 自动驾驶汽车控制系统通过标准 API 调取动态层数据后针对交叉口车辆存在潜在冲突后采取减速、制动等控制操作。 道路信息服务数据特征: 路口内定位精度：0.25m；位置信息更新频率:1HZ; LTE-V 通信时延：300 米范围内延时低于 100ms。
4	交通事件预 警场景	通过前端传感器检测或智能网联云控平台下发交通事件，基于车路协同方式将交通事件预警信息(车道级事件信息)发送至自动驾驶汽车，并将相关数据叠加至自动驾驶高精地图动态数据层。 道路信息服务数据特征：路口内定位精度：0.25m；路段定位精度：1m；位置信息更新频率：1HZ；LTE-V 通信时延：300 米范围内延时低于 100ms。

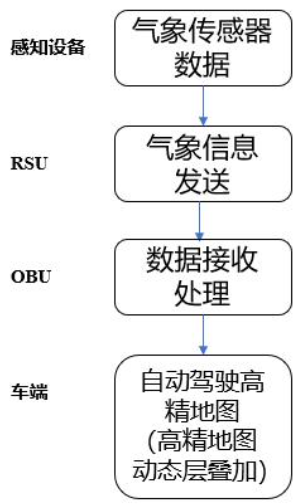

5	恶劣天气/异 常路面状况 场景	通过前段感知设备对路面状况实时检测，基于车路协同方式将道路积水结冰等信息发送至自动驾驶汽车，并将相关数据叠加至自动驾驶高精地图动态数据层。 道路信息服务数据特征: 路口内定位精度：0.25m；路段定位精度：1m；位置信息更新频率:1HZ；LTE-V 通信时延:300 米范围内延时低于 100ms。
6	可变/固定交 通标志	通过车路协同方式将交通管理部门动态交通管理策略发送至自动驾驶汽车，相关数据叠加至自动驾驶高精地图动态数据层。自动驾驶汽车依据 动态层道路占用情况数据进行变道等操作。 道路信息服务数据特征: 路口内定位精度：0.25m; 路段定位精度:1m; 位置信息更新频率:1HZ；LTE-V 通信时延:300 米范围内延时低于 100ms。

3.7.3. 高精地图应用的特点

本项目实现了 V2X 应用与高精地图间的无缝结合，通过标准化接口方式将路侧数据接入高精地图，作为 V2X 数据与自动驾驶系统标准化交互的“中间件”，解决了 V2X 数据与自动驾驶系统数据协议不统一的问题，并建立了基于 V2X 数据的高精地图：除了高精地图静态数据，如基础道路路网、道路基础设施、道路标志标牌和路侧建筑物信息等，同时将 V2X 数据叠加为动态图层数据，既能提供交通状况信息、信号灯信息等路况信息，还能提供高度动态数据信息，如道路路段内车辆、行人的动态等信息。在 V2X 数据和基于高精地图的自动驾驶系统之间无缝对接的基础上，可实现:

1)辅助验证感知信息，并帮助自动驾驶系统实现超视距的感知；

2)更精确地确定车辆在地图中的位置；

3)帮助决策层完成车道级的路径规划；

4)提高决策层转向、加速和刹车指令的准确性；

5)对下一刻交通情况或交 通流的预判，为自动驾驶的决策和控制提供有效的支持。

3.8. 高精度实景导航(美行科技)

3.8.1. 项目介绍

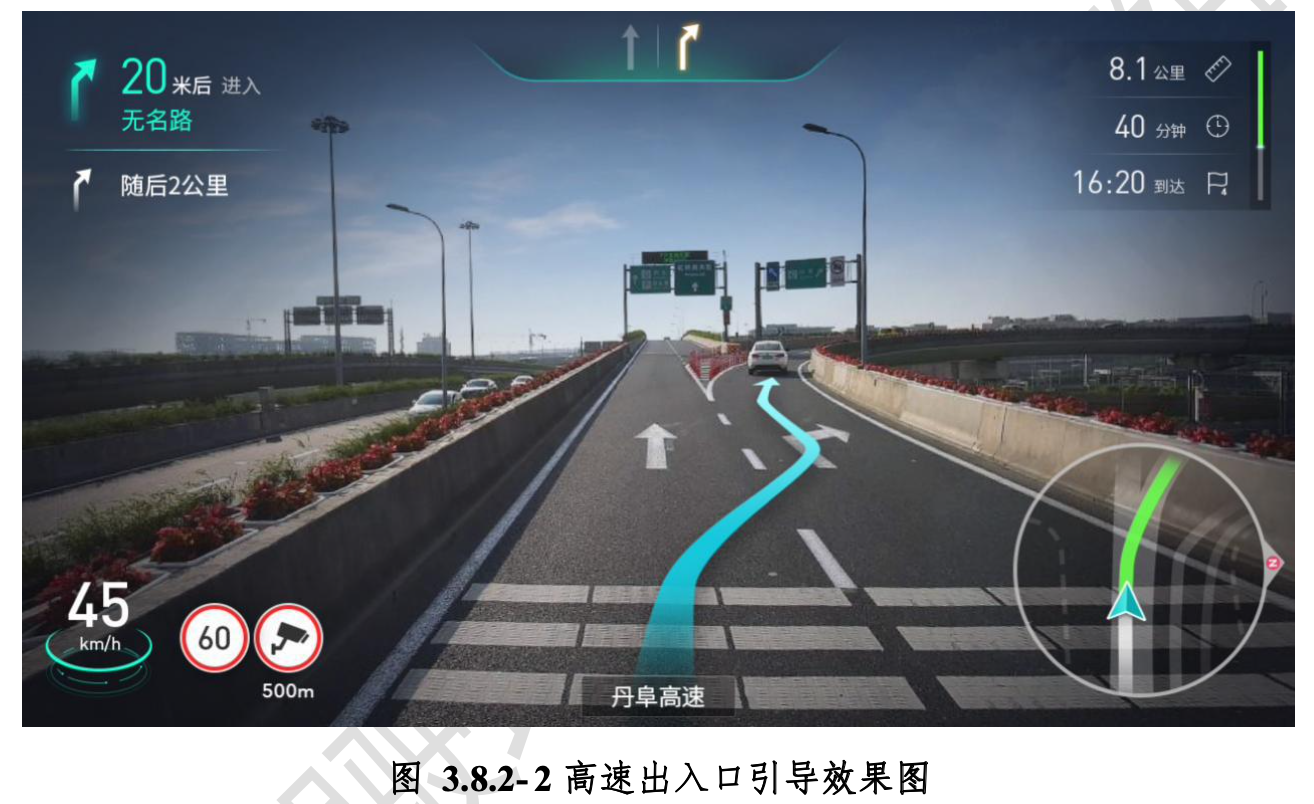

传统汽车向智能化、自动化的变革加大了车载摄像头的市场装配率，也推动了机器视觉技术的快速发展。在这样的背景下，AR(增强现实)导航产品具备了规模化量产的基础。

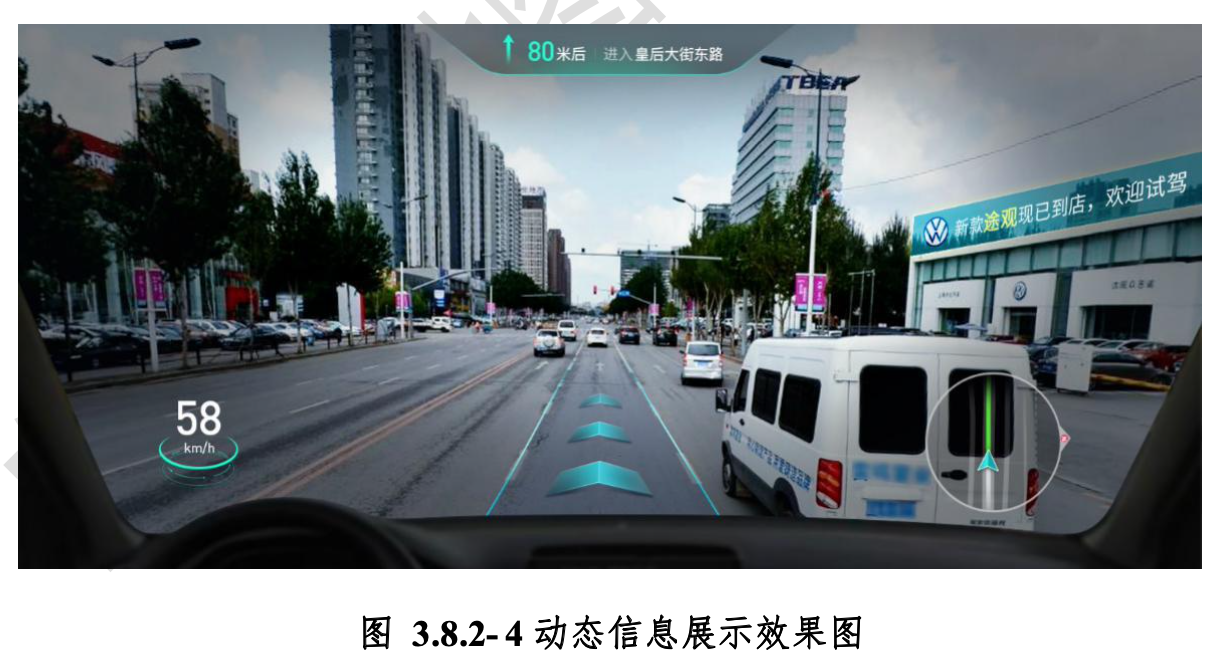

高精度实景导航是创建出以司机为主视角的车外视野影像，结合高精地图、高精度定位和视觉感知技术，将引导信息、预警信息和外界环境融合在一起，提供所见即所得的沉浸式导航体验，降低驾驶者 将地图信息“翻译”为现实信息的成本，可以有效提升驾驶安全性和引导准确性。

3.8.2. 功能和实现方案

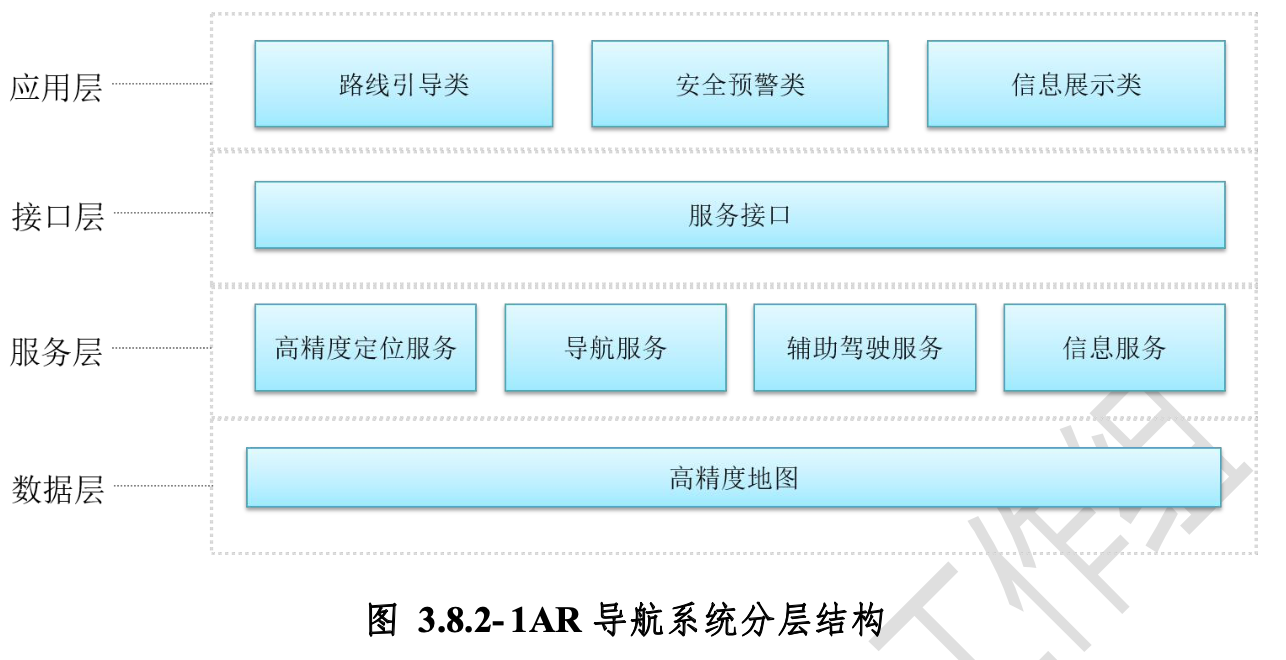

AR 作为新型的交互方式，能够有效的提升信息传递的效率，可 以极大提升传统导航的产品体验，结合对服务场景的分析，整个系统划分为数据层、服务层、接口层、应用层。如下图所示，数据层实现高精地图的访问和更新等功能，服务层包含高精度定位、导航路线规划、引导策略制作、碰撞监测、信息推荐等基础服务，接口层提供底层服务访问接口，为上层应用调用，应用层实现路线引导、安全预警、信息展示等场景功能。

(1) 数据层
为实现与真实环境高度融合的 AR 体验，需要高精地图数据的支持，包括高精度路网数据和三维空间数据。数据层提供了高精度数据的访问接口，并能够实现高精地图的智能更新，保证数据的新鲜度。

1) 高精度路网，高精度的车道模型数据，如车道线、车道中心线、车道属性变化等，还包含准确的道路曲率、坡度等属性。同时还需要包括交通标志牌、路线标志等道路部件;

2) 三维空间数据，以三维点云数据为基础，利用机器视觉技术，实现精准的位姿估计和虚拟信息叠加;

(2) 服务层
支持 AR 应用的基础服务，主要包括:

1) 高精度定位服务为满足车辆在不同环境下都能够实现精准的位姿计算，本项目采用多源数据融合的定位方案，包括基于差分数据的 GNSS 定位数据、 惯导数据、视觉传感器数据、雷达数据、高精地图数据等;

2) 导航服务

传统导航服务，包括路径规划、路线引导、动态交通信息、POI (Point of Interest)检索等;

3) 驾驶辅助服务

读取摄像头采集到的图像，利用视觉感知技术，对行人、车辆、车道线、斑马线等进行实时地识别、跟踪，监测可能发生的前向碰撞、偏离车道等风险;

4) 信息服务

根据场景判断，结合用户画像提供沿路的信息推荐，比如油量不足时，推荐沿路加油站;

(3) 接口层

为上层应用提供底层数据和服务的访问接口。

(4) 应用层
AR 导航包含三大类应用，路线引导、安全预警、信息服务。

1) 路线引导是利用高精地图和高精度定位，为车主提供精准的车道级导航，包括左右转弯引导、复杂路口行驶指引、变道提醒等。

2) 安全预警是监测有碰撞、偏离车道等风险时，对车主发出提示，起到主动安全的预警作用。

3) 动态信息服务是结合场景判断及用户喜好，将用户需要的信息叠加到现实环境，包括生活服务、销售广告等，是一种自然的、精准的信息展示方式。
功能效果示意:

1) 高速出口引导，基于高精度车道数据，利用车道级定位技术，对高速出口进行精准的路线指引，驾驶者跟随地面轨迹线即可准确驶 出高速。

2) 复杂路口引导，基于高精地图数据，利用高精度定位技术，

在复杂路口提供与现实道路完全匹配的路线指引。如下图所示，右转方向有两条道路，传统导航抽象的引导方式难以准确、高效地进行指引，驾驶员容易驶入错误的道路，高精度实景导航将引导信息准确的叠加到现实道路上，能够有效解决在复杂路口容易走错的问题。

 1) 动态信息展示，以高精度三维点云数据为基础，利用空间

计算技术，准确叠加虚拟展示平台到现实环境，呈现如展示平台 立在现实建筑物上的视觉效果。对接实时信息，提升信息展示效 果，让地图“鲜活”起来。

3.8.3. 高精地图应用的特点

AR 导航产品相比传统平面导航在信息交互方式上有了巨大的进步，给用户带来了全新的导航体验。但目前产品多是采用普通精度地图，地图精度的不足、定位存在的误差等因素导致系统在复杂路口无法提供精准的路线指引，如果采用高精地图和高精度定位的技术方案，路线指引会更加精准。

另外，从传统汽车制造向移动出行服务运营的转型已经是众多车企的共识，那么提供哪些服务，以什么方式来提供成为需要探讨的话题。我们认为基于 AR 的生活信息推送、销售广告展示、保养服务建议等都是重要的运营服务场景，以高精度点云地图数据为基础，利用视觉空间计算技术将虚拟信息融入真实环境，是最自然、最高效的信 息交互方案。

智能座舱技术的发展会加速车载 AR 显示设备的规模化量产，进而能够有效促进 AR 相关产业链条的发展，高精地图作为产业链条的重要一环，在 AR 行业中的应用势必会成为其在自动驾驶系统应用外新的价值增长点。

4. 政策法规与标准

4.1 高精地图政策法规与标准现状

4.1.1. 高精地图政策法规现状

• 国际高精地图政策法规现状

美国《国家安全战略》指出:“地理数据是国家基础设施的一部分，自由地获取公共领域的地理数据可以保障经济的持续发展;确信 开放的政策与开放的设施，以及空间数据的方便获取与应用，对于保 持美国在全球空间数据技术和市场方面的主导地位十分重要。”目前， 美国在测绘地理信息领域颁行了多项政策，包括《美国联邦地理空间 数据共享政策》《美国 NASA 遥感数据政策》《美国天基定位、导航 与授时政策》《美国国家地理空间数据政策》《美国有关安全访问地理 信息的指导方针》等。

俄罗斯的信息安全立法体系以联邦宪法规定为立法依据，以《信息、信息技术和信息保护法》为基础。近年来，俄罗斯联邦政府根据国情制订了一系列地理信息安全方面的政策与法律，2007 年 5 月俄罗斯颁布了《俄罗斯关于获取、使用和提供地理空间信息的规定》，明确了对获取、使用和提供地理空间信息进行监管。2017 年 1 月 1 日，俄罗斯颁布施行《关于大地测量、制图、地理信息数据以及对俄罗斯联邦某些立法行为修正案的有关规定》(后简称“俄《测绘地理信息法》”)，内容涉及大地测量、制图活动以及地理信息收集、储存、处理、呈现和分发。对外限制方面，《俄罗斯关于批准确立将测量点坐标数据和俄罗斯联邦领土地理信息转交至他国或国际组织的程序细则的规定》中规定：“将测量点坐标和俄罗斯联邦领土地理信息转交他国和国际组织，按以下规定进行：被列入国家机密的信息在有国家机密保护部委员会提交转交该信息可能性的鉴定结论的情况下，根据俄罗斯联邦政府决定；被列入受限发布信息的，须经过俄罗斯联邦国防部和俄罗斯联邦测绘局的批准；非机密信息须在有关于信息准确性鉴定的情况下按照新闻出版规定的一般程序”。

日本的测绘法律体系以《日本测量法》《日本海道测量法》《日本 国土调查法》为主，包括《日本测量法施行规则》《日本地形调查作业规程准则》《日本基准点调查作业规程准则》和《日本地籍调查作业规程准则》等部门规章在内。其中，涉及地理信息安全的主要包括 1996 年颁布的《日本海道测量法》和 2007 年颁布的《日本测量法》 《日本测量法施行规则》。美国“9•11”事件后，日本政府加强了对地理信息数据库使用限制，出台了《日本国家数字土地信息纲要》。《日本地理信息服务分发指南》最具针对性，此指南最重要的一点是明确了地理信息不同于其他管理信息，也指出需要积极地促进地理信息的分发和服务，同时对分发地理信息时要考虑的安全要素进行了规定。近年来，日本更是加快了地理信息安全方面的政策与法律研究制定，如 2010 年 3 月制定的《日本有关个人信息在地理空间信息使用 中的处理准则草案》，2012 年 3 月内阁会议通过的《日本推进地理信 息有效利用基本计划》等。2016 年 6 月日本相关整车企业和供应厂商发起成立了 DMP，作为高精地图数据平台的建设主体，DMP 主要 负责地图基础数据的采集和相关技术研发。

德国联邦各州负责制定本州的测绘法律，行政管理部门通过条例 与规范具体执行法律。各州自行制定的法规之间相似性很大，有些州 共用使同一个法，或者相关几个法。以莱茵兰-普法尔茨州为例，该州形成了以《州官方测绘法》为核心，包括《州官方测绘法实施细则》《州官方测绘数据采集办法》《州官方测绘基础地理信息提供与使用办法》等在内的测绘法律体系。在德国，对于自动驾驶地图的管理，与其他类型地图的管理要求相同，没有特殊要求。2000 年 12 月 20 日通过的《德国国家土地测绘管理条例》规定：地理空间参考信息可以传输给任何相关人员和机构，这些数据的传输采取信息访问授权管理制度，提供信息和信息摘录的形式。依据 2010 年通过的《联邦州地理空间数据基础设施法》，地理数据和地理数据服务对公众开放，应采取适应的保护措施来保障数据安全。

• 国内高精地图政策法规现状

在测绘资质许可方面，由于地图行业涉及到国防安全信息，我国对企业获得地图测绘与制作资质有严格的要求。根据《中华人民共和国测绘法》，国家对从事测绘活动的单位实行测绘资质管理制度，从事测绘活动的单位，依法取得相应等级的测绘资质证书，方可从事测绘活动，基础地图生产与地图更新等涉及的测绘行为需要具备测绘资质。2016 年出台的《关于加强自动驾驶地图生产测试与应用管理的通知》规定，自动驾驶地图的绘制需由具有导航电子地图制作测绘资质的单位承担，规定了从事高精地图的测试生产和应用必须要延用导航电子地图资质，在道路测试过程中要严格限制地图接触的人员范围。根据《测绘资质管理规定》和《测绘资质分级标准》的要求，资质的申请对高精地图生产的设备以及人员都有明确的规定，对于初创公司来说有一定的门槛要求。

在地理要素表达方面，《测绘地理信息管理工作国家秘密范围的 规定》《关于导航电子地图管理有关规定的通知》《公开地图内容表示 补充规定(试行)》《基础地理信息公开表示内容的规定(试行)》等标准要求，公开地图数据产品中，不允许表达道路的最大纵坡、最小 曲率半径、高程，重要桥梁的坡度，重要隧道的高度和宽度等属性信息。《关于进一步规范重要地理信息在公开地图上表示的通知》中规定，在地图上表示的地理信息必须是依法公开的内容，应符合《公开 地图内容表示若干规定》等有关规定。

在地理信息保密要求方面，《基础地理信息公开表示内容的规定 (试行)》中指出了地理信息敏感内容，如公开发布含敏感地理信息的地图，需要做加密处理，地图发布需要进行审图环节。依据《公开 地图内容表示补充规定(试行)》，利用涉及国家秘密的测绘成果编制的公开地图，在依法送测绘行政主管部门进行地图审核前，应当采用国家测绘局规定的统一方法进行保密技术处理。《地图审核管理规定》《关于加强互联网地图管理工作的通知》规定，未经依法审核批准的 互联网地图，一律不得公开登载和传输。《导航电子地图安全处理技 术基本要求》《关于导航电子地图管理有关规定的通知》规定，改变内容的地图(包括地图数据格式转换、地图覆盖范围变化、地图表示 内容更新等)，应当按照规定程序重新送审。

在地理信息安全监管方面，高精地图涉及国家安全问题，如地图数据的采集、制作、上传、审图和加密等各个环节都要保障数据安全。《网络安全法》《数据安全管理办法(征求意见稿)》《数据出境安全 评估指南(征求意见稿)》和《重要数据识别指南(草稿)》对重要数 据做出规定，重要数据指一旦泄露可能直接影响国家安全、经济安全、 社会稳定、公共健康和安全的数据，例如地理信息数据。高精地图属于地理信息数据，绘制阶段和测绘阶段均需要考虑安全管理，不可经 过公网传输，否则危及国家安全；地图数据上传阶段，需要在隔离网 络中经过安全的传输通道进行上传到云端，防止数据泄露；云端地图数据需要加密存储，对地图数据的访问需要进行身份认证和授权过程， 防止越权访问；高精地图生产环节需要增加访问控制机制，保证网络隔离，防止制图阶段数据外泄；审图环节需要增加审图偏转，防止数据泄露。2020 年 6 月 18 日，自然资源部和国家保密局联合印发了《测绘地理信息管理工作国家秘密范围的规定》(95 号文)，对国家地理信息的涉密规定做了一系列调整，整体密级做了下降，对国家秘密内容做了大量的限定性约束。同时新增卫星定位基准站坐标、基准站网 观测数据为秘密级事项，敏感与争议区域重要地理信息数据增为机密级，明确了影像、三维模型和点云等测绘成果的保密等级要求。

在事故责任和保险问题方面，驾驶主体由人类驾驶员转变为自动驾驶系统，交通事故出现后，需要确认责任主体(汽车企业、传感器制造商、算法提供商、自动驾驶地图服务商等)。目前，《中华人民共 和国道路交通安全法实施条例》明确指出道路交通安全法及其实施条例是以人为核心的，并未涉及自动驾驶的概念;《智能网联汽车道路 测试管理规范(试行)》明确规定，在测试期间发生的交通违法事件，责任人在驾驶员，但并未涉及驾驶员无过失行为以及车内无驾驶员时的情景；明确了在测试期间的责任认定、保险和赔偿金要求，但适用范围有限，无法覆盖更多的实际应用场景。

4.1.2. 高精地图标准现状

• 国际高精地图标准现状

目前，国际化组织智能运输系统技术委员会(ISO/TC204)已出版发布了 9 个标准，另有 6 个标准正在制订当中。

表 4.1.2.1-1 TC204 已出版标准

序号	名称	标准状态	出版时间
1	地理信息数据文件(GDF)-GDF5.0(ISO 14825:2011)	复审确认 (90.93)	2011
2	地理信息数据库的位置参考-Part1:一般要求和概念 模型(ISO/17572-1:2015)	出版 (60.60)	2015
3	地理信息数据库的位置参考-Part2:预编码的位置参 考(ISO/17572-2:2015)	出版 (60.60)	2015
4	地理信息数据库的位置参考-Part3:动态位置参考 (ISO/17572-3:2015)	出版 (60.60)	2015
5	应用于协同 ITS 的扩展地图数据库规范(ISO 14296: 2016)	出版 (60.60)	2016
6	协同 ITS-本地动态地图(ISO 18750:2018)	出版 (60.60)	2018
7	基于第 2 代交通信息传输协议(TPEG2)的交通信息 -Particularly1:地理位置参考(TPEG-GLR)(ISO/TS 21219-21:2018)	出版 (60.60)	2018
8	适用于 ITS 的共享地理空间数据库-Part1:框架(ISO 19297-1:2019)	出版 (60.60)	2019
9	协同 ITS 和自动驾驶系统 2.0 的时空数据字典 (ISO/TR 21718-1:2019)	出版 (60.60)	2019

表 4.1.2.1-2 TC204 制定中标准

序号	名称	标准状态/阶段代码
1	地理数据文件(GDF)-GDF5.1-Part1:独立于应用程 序的多源地图数据共享(ISO/FDIS 20524-1)	批准-收到标准出版 稿(50.00)
2	地理数据库的位置参考-Part4:精确的相对位置参考 (精确的相对轮廓)(ISO/DIS 17572-4)	审查-标准草案获准 注册(40.99)
3	地理数据文件(GDF)-GDF5.1-Part2:在自动驾驶系统，协同 ITS 和多式联运中使用的地图数据(ISO/DIS 20524-2)	审查-投票结束(40.60)
4	网联和自动驾驶系统应用程序的动态数据和地图数据库规范-Part1:统一静态地图数据的体系结构和逻 辑数据模型(ISO/AWI TS 22726-1)	登记立项(20.00)
5	网联和自动驾驶系统应用程序的动态数据和地图数据库规范-Part2:动态数据的逻辑数据模型(ISO/AWI TS 22726-2)	登记立项(20.00)
6	适用于 ITS 的共享地理空间数据库(ISO/AWI 19297-4)	登记立项(20.00)

国际主要高精地图标准包括 GDF、NDS、ADASIS、SENSORIS、 OpenDrive 和 KIWI。

(1) GDF: Geographic data file (地理数据文件)。GDF 是用于地 理数据交换的文件格式，主要是用来描述和传输道路拓扑网络和道路 属性相关数据。GDF 为获取数据及标准特征、属性和关系的扩展分类提供更多详细的规则，主要用于汽车导航系统中，但它对于其它运 输和交通应用也十分有效，如车队管理、调度管理、道路交通分析、 交通管理和车辆自动定位。

GDF 用 ASCII 编码，并以单一文件形式保存。每个 GDF 都被分为多个分区，分区包括信息单元与载体单元。信息单元包含载体单元中具体数据的信息，载体单元由 Volume 和 Album 组成，Volume 是基本的数据组织单位，被合成在 Album。

由于 GDF 格式是纯文本格式，所以很少直接被大型地理相关应用程序所直接应用，通常需要先转换成更有效的文件格式。

(2) NDS: Navigation data standard (导航数据标准)。NDS 是一 种被广泛的应用在嵌入式汽车导航的系统中的物理存储标准，不仅包含地图格式的定义，同时也提供了一整套读写文件格式的接口程序，兼容性强，数据规格灵活，支持扩展，同时也支持部分或者增量的数 据更新。

标准委员会主要的成员包括汽车厂商，系统供应商以及地图提供商。地图厂商将地图数据按照标准定义编译成为 NDS 格式，系统商实现导航应用，汽车厂商集成到汽车上。

(3) ADASIS: advance driver assist system interface specification (高级驾驶员辅助系统接口规范)。ASASIS 是地图数据提供给 ADAS 驾驶员辅助系统定义的一种接口规格，主要是发送出基于当前车辆位置前方的道路属性信息，例如曲率，坡度等等，协助 ADAS 系统更 好的做出更好的判断。

ADASIS v2 仅支持 CAN 协议，主要是实现将道路的曲率和坡度 发送到车身 CAN，车辆上的 ADAS 功能模块读取地图信息后实现弯道前减速，车辆节能等功能。

ADASIS v3 支持车载以太网协议，可用支持更多的地图信息发送，例如车道级别车道形状，车道曲率等的属性，可以实现更多更高级的功能，例如车道级的地理围栏，车辆的横纵向控制等等。

(4) SENSORIS: sensor interface specification (传感器接口规格)。 SENSORIS 定义了接口规范用于从车辆向云以及跨云请求和发送车 辆传感器数据，该规范及其标准化集中在接口的内容和编码上，成员主要包括 ADAS 供应商，位置内容和服务提供商，导航系统提供商， 电信和云基础设施提供商，汽车制造商等，该规格定义了一整套的上传数据结构，同时也提供访问该数据结构的接口。

(5) OpenDrive 标准。OpenDrive 标准属于 OpenX 标准系列，主要用于模拟仿真，是基于.xml 的开放格式，允许使用与真实道路相同的元素精度描述道路，兼容左右驾驶规则。

(6) KIWI 标准。KIWI 标准是由日本 KIWI 协会制定的日系标准。在广泛采用的 KIWI2.0 的基础上，针对增量更新需求形成 KIWI3.0，但仍然存在着数据量超限限制。

• 国内高精地图标准现状

目前，国内高精地图相关标准也正在不断完善中。

2018 年 6 月，工业和信息化部、国家标准化管理委员会联合印发《国家车联网产业标准体系建设指南》系列文件，设计了智能网联汽车、车辆智能管理、电子产品与服务、信息通讯等方面的标准体系， 其中包含道路分类与表达、信息感知、信息服务与接口、车载服务平台等与高精地图相关的内容，规划了支撑自动驾驶发展的导航与定位标准。

2019 年 6 月，全国智能运输系统标准化技术委员(SAC/TC 268) 发布了智能驾驶电子地图数据模型与交换格式的相关国家标准征求意见稿，该标准包括《20192188-T-469 智能运输系统智能驾驶电子地图数据模型与交换格式 第 1 部分:高速公路》和《20192188-T-469 智能运输系统智能驾驶电子地图数据模型与交换格式第 2 部分:城 市道路》两部分。

2020 年 1 月，自然资源部测绘标准化研究所发布了测绘行业标准《道路高精度电子导航地图生产技术规范》《道路高精度电子导航地图数据规范》征求意见稿。

2020 年 1 月，北京市市场监管局和北京市规划与自然资源委员会标准办公室立项审查通过北京市地方标准《自动驾驶高精地图特征定位数据技术规程》。2020 年 10 月，该标准已完成征求意见稿编制，即将进入征求意见。

2019 年 11 月，中国汽车工程学会已审查通过《自动驾驶地图采 集要素模型与交换格式》《基于视觉、激光传感器的自动驾驶路侧定位系统技术条件》《自动驾驶地图动态信息数据交换格式》《自动驾驶 路侧传感器数据交换格式》《基于卫星地基增强的车辆定位技术要求》 等 5 项团标的立项，并于 2020 年分别进行初稿和征求意见稿编制。

2020 年 2 月，由国汽智联牵头立项《自动驾驶特征定位地图技 术规程》北京市地方标准。

4.2. 高精地图技术与标准需求

4.2.1. 中国高精地图技术需求

• 高精地图的精度需求

为了保证自动驾驶的安全与高效，需要精度更高的高精地图。高 级自动驾驶要求高精地图精度达到厘米量级，以地图匹配方式实现高精度局部定位，提供超视距感知，降低自动驾驶对昂贵传感器的依赖， 帮助自动驾驶汽车实现车道级规划决策和控制，如精准的车道线可以 为车辆横向控制提供帮助。

• 高精地图的要素需求

高级自动驾驶要求高精地图具有更丰富的要素图层信息和属性 信息，如要素种类方面，除包含简单的道路网信息以外，还需包含自 动驾驶所需的车道网、交通标牌、道路拥堵、信号灯等信息，如车道 网可辅助自动驾驶车辆完成车道级路径计算，交通标牌等特征性要素 可用于自动驾驶车辆的辅助定位，道路拥堵、信号灯等动态信息可以 用于自动驾驶车辆的路径规划与决策辅助；要素属性方面，除包含车道位置、类型、宽度等属性以外，还需要坡度、曲率和高程等属性信息，用于自动驾驶汽车实现车道级规划决策和控制，如车道高程能够帮助自动驾驶车辆判断行驶在高架之上还是高架之下,车道曲率能够 帮助车辆在弯道处实现纵向控制，从而减速到正常通过的速度，车道坡度能够帮助车辆节油系统上坡提前换挡，下坡提前收油，从而达到节油的目的。

• 众包采集资质需求

自动驾驶对高精地图有高时效性要求，仅依靠图商的专业采集车的离线采集无法实现全国范围内道路的及时更新，需要增加众包模式 进行地图数据采集，实现高精地图数据的及时更新。依据《中华人民 共和国测绘法》的规定，没有测绘资质的企业无法采集地理信息，因此自动驾驶对众包模式下地图数据采集资质有强烈需求。

• 地图数据安全传输与存储需求

车端、路侧端和第三方平台动态数据是实现高精地图实时更新的重要数据源。地理信息安全相关政策规定，对生产、加工、提供、传递、使用、复制、保存和销毁涉密测绘成果，需建立严格登记管理制度，加强涉密计算机和存储介质的管理，不得使用无安全保密保障的设备处理、传输、存储涉密测绘成果。高精地图数据涉及国家地理信 息安全，必须设立有效手段，对车端、路侧端和第三方平台的动态数据进行安全传输和存储，防止数据在传输过程中被篡改、拦截、恶意攻击和越权访问，保障相关数据库系统及其数据不会遭到泄露、篡改或破坏。

4.2.2. 中国高精地图标准需求

中国自动驾驶运行环境与国外存在差异，相关技术标准体系需符 合中国本地属性制定，中国智能网联汽车产业创新联盟(CAICV)自动驾驶地图和定位工作组在行业现有高精地图相关标准的基础上，结合中国高精地图在自动驾驶中的实际应用需求，规划了一系列高精地 图与定位相关标准，详见表 4.2.2-1。

表 4.2.2-1 自动驾驶地图和定位工作组拟制定团体标准

高精地图与定位(302)
302.1	地图数据存储格式、数据模型与交换格式相关标准
1	自动驾驶地图采集要素模型与交换格式	团体标准	已立项
2	自动驾驶地图动态信息数据交换格式	团体标准	已立项
3	自动驾驶地图交换格式	团体标准	预研
4	自动驾驶地图物理存储格式	团体标准	预研
5	车用矢量地图格式标准	团体标准	预研
6	自动驾驶高精地图地理数据位置参考协议	团体标准	预研
302.2	传感器数据与云平台交互相关标准
1	自动驾驶路侧传感器数据交换格式	团体标准	已立项
302.3	高精地图数据与辅助驾驶功能单元交互相关标准
1	高精地图与高级驾驶辅助系统数据接口协议	团体标准	预研
2	自动驾驶地图数据应用交互技术要求	团体标准	预研
302.4	高精地图与导航地图交互相关标准
1	高精地图与导航地图协同工作交互协议	团体标准	预研
302.5	车路协同高精地图交互相关标准
1	基于 V2X 的高精地图动态信息适配场景需求和技术要求	团体标准	预研
2	高精度自动驾驶地图与 V2X 地图转换方法与技术 要求	团体标准	预研
302.6	高精度定位相关标准
1	基于视觉、激光传感器的自动驾驶路侧定位系统 技术条件	团体标准	已立项
2	基于卫星地基增强的车辆定位技术要求	团体标准	已立项
3	道路高精度电子导航地图生产技术规范	团体标准	预研
4	车载卫星终端通用技术要求和测试方法	团体标准	预研
5	载导航定位系统技术要求和测试方法	团体标准	预研
302.7	自动驾驶高精地图安全相关标准
1	自动驾驶高精地图功能安全技术要求	团体标准	预研
2	高精地图加密、传输与存储安全技术要求	团体标准	预研
3	高精地图信息更新技术要求	团体标准	预研

4.3. 高精地图政策法规与标准发展趋势

4.3.1. 中国高精地图政策法规发展趋势

高精地图涉及国家地理信息安全，国家对地图制作资质、地理信息表达、转换插件、地图审核等方面有明确规定。而自动驾驶技术与产业发展，对高精地图的空间尺度、数据精度、数据现势性、内容详 细度、高效平台化管理等提出更高需求，对高精地图的采集、制作、更新、应用等技术与方法提出新要求。智能网联汽车产业需求与现行测绘法规、标准之间存在分歧，为加快智能网联汽车产业发展，相关主管部门和企业密切配合，积极解决产业发展的共性问题。

(1) 高精地图测绘资质逐步开放

传统测绘行业加速向高精地图测绘领域转型，诸多 IT 企业(如四维、百度、高德、滴滴、中海庭、华为等)快速布局高精地图测绘，截至 2020 年 10 月，我国共有 28 家企事业单位具有导航电子地图甲 级测绘资质。2019 年初测绘资质征集意见稿中提出乙级导航电子地图采集与制作资质，将进一步开放测绘资质获准。2020 年 9 月 28 日，自然资源部发布了关于《测绘资质管理办法(征求意见稿)》公开征求意见的公告，进一步精简资质类别，下放审批权限，降低准入门槛。

(2) 基于试点推动建设

为满足和适应智能网联汽车对高精地图的采集、制作、更新与应用要求，国家测绘地理信息主管部门积极推动高精地图相关工作。

国家测绘地理信息局在 2016 年发布了《关于加强自动驾驶地图生产测试与应用管理的通知》，要求高精地图的数据采集、编辑加工和生产制作必须由具有导航电子地图制作测绘资质的单位承担，用于自动驾驶技术试验、道路测试的地图数据应当按照涉密测绘成果进行管理，并采取有效措施确保数据安全。

2018 年 12 月，工信部发布的《车联网(智能网联汽车)产业发展行动计划》中，也明确提出要推动“高精度定位及动态地图等技术在智能网联汽车上的产业化应用”。

2019 年 12 月 31 日，国家智能网联汽车创新中心建设启动会暨 车联网(智能网联汽车)和高精地图应用试点签约活动在北京经开区举行，工信部、自然资源部、北京市政府三方签署《关于车联网(智能网联汽车)和高精地图应用试点的合作协议》，高度重视高精地图在自动驾驶汽车中的应用，并积极推动北京国家智能网联汽车与智慧交通(京冀)示范区亦庄基地封闭测试场，以及北京经济技术开发区 内选定的开放道路针对高精地图在政策、管理和技术等方面开展创新和试点工作。

政策法规方面，通过跨部门多方合作，数据采集、数据传输、高精度定位等方面的创新研究与试验正在逐步推进，以跨领域合作方式 共同推动智能网联汽车产业发展。

4.3.2. 中国高精地图行业标准发展趋势

作为崭新的交叉领域，智能网联汽车行业快速发展，但各主机厂的自动驾驶系统发展能力不均衡，对高精地图的内容、精度及更新方面的要求存在较大差异，不同图商对高精地图的定义和解决方案也不尽相同，形成了不同的高精地图产品。但随着智能网联汽车和高精地 图行业的深入融合和技术的成熟，同时推动高精地图向标准化方向发 展。

工信部、交通部、自然资源部、标准委等不断加快编制和发布智能网联汽车、车联网、高精地图等相关标准规范。国际上，ISO，NDS，ADASIS，SENSORIS，OADF，TISA，Open LR，SAE-International，ETSI 等标准化组织、汽车相关行业开放团体、开放式自动驾驶论坛、自动机工程师学会、电信标准化协会等发布了自动驾驶和高精地图相关的数据交换格式，物理格式，动态信息存储格式、位置参考等标准规范。

未来，智能网联汽车标准化工作将以推动标准体系与产业需求对接协同、与技术发展相互支撑的方式推进，推动新型智能网联汽车标准体系的建立。在车路协同、高精地图和定位、云平台、试验场地等跨行业交叉领域联合开展标准研究，加快推进基础通用类标准、汽车智能化标准、汽车网联化标准的制定。

同时，通过加强与 WP.29，ISO 等国际组织、国际主要汽车生产国标准化机构、国际先进汽车制造商和零部件企业等沟通交流，同时与欧盟、德国、法国、日本及“一带一路”沿线国家的相关领域交流合作，协同推进智能网联汽车技术及产业发展。

5. 行业愿景

5.1. 国内高精地图技术趋势预测

高精地图作为实现自动驾驶的关键部分，能够对自动驾驶现有传 感器进行有效补充，从而提升车辆定位精度、感知可靠性以及路径规划能力。因此，图商也被 OEM 纳入自动驾驶核心零部件战略供应商。 伴随着自动驾驶等级的提升，高精地图与车载驾驶系统的关联度不断增强，作为车载感知的“容器”，需要提供更加详细的交通道路环境信息，并可以实现实时更新，以配合传感器和决策算法的成熟度，为决策层对应的集成提供支持。

高精地图所覆盖的数据比传统导航地图更加丰富和精细，由于其数据量庞大、更新频度和精度等级要求高。因此，高精地图的发展对通信技术、采集更新技术、制图技术、硬件及传感器技术等提出更高的要求。同时，高精地图除在车端应用外，还将搭载路侧端设备，成为覆盖智慧交通、车路协同领域各个终端设备的基础设施。高精地图市场涵盖诸多领域的技术，互相促进，共同发展。

5.1.1. 高精地图数据采集技术

在高精地图量产化数据采集过程中，地图生产效率和更新实时性是两个需要解决的重要难点。地图数据源获取上，主要分为专业设备集中采集和众包采集两种方式。未来，集中采集和众包采集相结合、采集高度自动化和数据共享将是解决生产效率和更新实时性的主流发展方向。

• 集中采集/众包采集相结合，优势互补

集中采集精度高，但更新频率低、采集成本高；众包采集数据鲜度高、成本低，但采集精度低、可靠性和一致性较差。以集中采集为建图基础，在海量众包数据中快速提炼符合规范的静态图层变更信息和动态图层实况信息，两者深度结合、优势互补的技术模式成为目前 主流的发展方向。

目前，众包采集方式已成为初创公司弯道超车的最佳选择，很多采用众包方式的国内外地图企业组建了自主采集车队，专业的外包采集公司也应运而生。同时，通过用户车辆上传形成“用户使用-反馈-地图更新-价值提升-吸引用户”的正反馈链条，形成众包模式的网络效应。众包采集模式的发展进程将随着测绘、地图管理领域法律法规 的逐步开放和发展不断加速。

• 采集处理高度自动化，提升效率

覆盖全要素的自动化采集处理技术，是提升地图生产效率重要途径之一。在专业采集和众包采集模式下，关键要素的自动识别、提取和预判，可以随着准确性的不断提高，大幅降低人工参与程度，提升处理效率和实时性。采集内容全面化、通用化，采集处理智能化、自动化，信息数据标准化、精细化，将成为未来地图采集的重要发展方 向。

• 数据共享，降低成本

为满足高精地图更新的实时性要求，需要覆盖范围广泛、数量庞 大的具备感知传感器的车辆和路侧设备。地图企业独立建设和维护成本很高，且各企业重复性基础建设也会带来资源浪费。未来，专业的外包采集公司、路侧设备建设及信息服务公司等，将会以第三方数据提供商的形式逐渐发展壮大，为各图商提供海量丰富的标准化采集数据，在一定程度上实现数据共享，降低采集成本。

5.1.2. 高精地图制图技术

高精地图在获取原始数据基础上，需要进一步绘图，更新和验证。

• 绘图技术

高精地图提供精细的地图数据内容，需要更加真实的反应道路的实际样式，不仅包括传统路网信息，还包括高精度车道级及环境信息数据，同时还需兼容动态感知层和驾驶决策层部分信息，数据绘制的自动化和智能化成为重要的发展趋势。借助 AI 技术完成不同传感器数据自动融合识别，即把 GNSS/INS、点云、图像等数据叠加在一起，进行道路标线、路沿、路牌、交通标志等道路元素的识别。对于在同一条道路上下行双向采集带来的重复数据，也会在这一环节进行自动整合和删除。通过人工智能系统形成车道线识别、特征点提取、构建车道的网络拓扑以及制作各种地物的全栈工具链，简化高精地图数据处理流程并不断提高制图效率，对于复杂城区环境尤为重要。

• 更新技术

高精地图数据的实时更新是自动驾驶领域关注的重要问题之一。未来高精地图会更多的借助大数据和地图云服务平台，自动化采集体系以及丰富的生态资源进行更新和分发，建立采集、绘制、审核、发布等一体的高精地图自动化采集更新发布流程。对于众包采集更新模式来说，低时延、高可靠的数据传输与处理技术将成为未来制约高精 地图更新发展的关键技术之一。

• 验证技术

高精地图数据质量验证目前多采用人工完成，自动化处理的数据 还不能达到百分百的准确，需要人工进行最后一步的确认和完善。随着人工智能算法的发展及采集数据多源化，依靠数据源多源交叉验证高精地图数据的真实性成为必然趋势，同时，高精地图数据的质量评测体系，包括数据精度验证技术也必将得到长足发展，相关的标准体 系规范也将逐步完善。

5.1.3. 车路协同技术

车路协同是以路侧设施和车载终端间的无线通信技术为基础，实现车与路之间信息实时交互和共享的技术，是推动自动驾驶进入 L3 及以上级别的重要系统，可加速自动驾驶的落地，推进智慧交通行业 的发展。目前，我国基于 C-V2X 的车路协同技术在技术储备、标准化及产业链完备度等方面在全球范围内取得了领先优势。其中 LTE-V2X 相关的芯片、模组、OBU 以及 RSU 等关键设备都以成熟且具备了商用部署基础条件，进入了产业规划化推广及落地阶段。此外，国际标准化组织 3GPP 于 2020 年 7 月发布了面向未来高级 V2X 业务 的 Rel-16 NR-V2X 标准，国内目前也启动了相关应用场景的探索。由 LTE-V2X 和 NR-V2X 共同构成的 C-V2X 无线通信技术面向车路协同的不同场景及不同发展阶段，可以提供平滑且相互补充的传输能力，为高精地图的落地提供有力的支撑。

据亿欧智库产业研究报告分析，在国家不断出台政策红利和相关标准、技术逐渐成熟完善的驱动下，未来 10 年，车联网产业规模将接近 2 万亿元，其中数字化道路改造、车路协同的市场规模分别为 2950 亿元和 7630 亿元。结合 2020 年 8 月份交通运输部颁布的《关于推动交通运输领域新型基础设施建设的指导意见》中发展目标“到 2035 年，交通运输领域新型基础设施建设取得显著成效。先进信息技术深度赋能交通基础设施，精准感知、精确分析、精细管理和精心服务能力全面提升，成为加快建设交通强国的有力支撑。基础设施建设运营能耗水平有效控制。泛在感知设施、先进传输网络、北斗时空信息服务在交通运输行业深度覆盖，行业数据中心和网络安全体系基本建立，智能列车、自动驾驶汽车、智能船舶等逐步应用。”可以判断路侧技术将会是行业前期最主要的增长领域。车路协同要得到广泛应用，新型路侧设备部署的覆盖率和车载设备的渗透率缺一不可，而高精度定位及高精地图作为未来自动驾驶标配，除了服务车端(自动驾驶汽车/智能网联汽车)，也将为智能网联道路(智慧道路)的发展 提供支持，势必要与路侧进行广泛、高度、深入的融合。

• 高精地图的“路侧”更新模式

随着城市智能网联交通体系的建设，路侧的传感器将成为高精地 图更新的有效数据来源。对于高精地图静态及准静态层，路侧视觉、激光雷达等传感器可实时感知道路渠化、标志标线等变化，实时上报信息，助力高精地图更新;对于高精地图动态及准动态层，路侧感知能力与车端感知能力紧密结合，增加信息冗余度，互相校验及融合，可为高精地图提供更为精准丰富的动态信息。

• 高精地图赋能路侧感知体系

路侧感知体系在感知目标动态物理属性和种类属性的基础上，还需进一步赋予其地理信息属性特征，为智能交通或自动驾驶应用提供统一参考系及更为丰富的目标信息。例如，前端感知设备与高精地图结合，在设备部署阶段匹配各设备的高精度位置信息，实现前端感知数据附带地理属性，进而与平台 GIS 地图无缝结合且可支持车路协同 数据应用；路侧边缘计算单元(MEC)内置搭载高精地图，一方面可将目标信息赋予位置属性，实时监测感知信息精准度并进行矫正，通过车端与路端地图的统一，进一步支持目标位置预测等应用；另一 方面也可实现动态地图的快速分发，通过地图切片分发，既能获取实 时地图，又能大大节省车机的存储空间。

5.1.4. 5G 通信技术

5G 作为新一代移动通信技术，具有超大带宽高速率(eMBB)、 低延时高可靠(uRLLC)、超大连接(mMTC)三大基本特征。相比较 4G，5G 可以给用户提供十倍的上传和下载体验，信息传输能力得 到极大增强；同时，低时延高可靠特性能够进一步提升车联网服务， 契合自动驾驶等强实时性应用的需求；而大连接特性则在万物互联、智慧城市等领域的数字化发挥出关键作用。

5G 赋能让高精地图和云计算结合得更加紧密，更加实时。5G 全新网络架构带来的网络切片、边缘计算等关键技术将使高精地图更低时延、更高隔离度及安全性的业务需求得到充分满足，从而更好地为自动驾驶、车路协同、智能网联等业务与应用提供信息基础设施的有 力支撑。

• 实时鲜活的高精地图

5G 网络带来数据传输速率的大幅提升，让高精地图的采集与更 新变得更加实时动态。专业化高精度采集、众包采集和路侧采集等多种地图采集方式的动态信息，依托 5G 网络实时同步至云端进行加工处理；同时，更新后的高精地图及实时信息从云端对道路上行驶的车 辆进行同步更新。这让实时鲜活的高精地图成为可能。

• 超远视距的高精地图

在车路协同场景中，利用 5G 网络及边缘计算能力，通过 Uu 接口将道路路况、天气等实时动态信息第一时间同步更新在高精地图上。自动驾驶车辆可以提前知道前方 5 公里发生了交通事故，10 公里处有临时施工，而在 20 公里以外已经开始下雨。

• 安全合规的高精地图

“网络切片”是 5G 区别于 4G 的标志性技术之一，通过逻辑“专网”服务垂直行业。5G 网络切片技术从无线、传输、核心网和管理域的按需定制，实现业务隔离、安全等级、业务质量的端到端保障。 而 MEC 边缘计算技术及分流服务将实现数据的本地处理、转发，分散计算压力，实现本地流量卸载，满足业务时延要求，同时实现本地数据终结，满足数据不出场要求。因此，利用 5G 的网络切片技术和 边缘计算架构，结合车载硬件或者 OBU，可在现有测绘法律框架下，建立车用高精地图按照受控测绘成果的合法管理模式。 目前，国家层面正大力进行基础设施建设。2020 年 3 月，工信部发布《关于推动 5G 加快发展的通知》，提出要促进“5G+车联网” 协同发展，明确将车联网纳入国家新型信息基础设施建设工程，促进 LTE-V2X 规模部署。同时，工信部发布《关于组织实施 2020 年新型基础设施建设工程(宽带网络和 5G 领域)的通知》，将“基于 5G 的车路协同车联网大规模验证与应用”列为七项 5G 创新应用提升工程之一。

同时，美、日、韩、欧等世界主要经济体纷纷出台相关政策，加速推动 5G 发展。全球 60+家运营商实现 5G 商用，全球 350+家运营商投资 5G，进行网络部署和测试验证。5G 时代的到来，地图数据更新、政策壁垒问题将得到突破，将催生并加速高精地图的商业化落地，迎来高精地图的大规模量产。

5.1.5. 硬件及传感器技术

车联网在 2020 年作为“新基建”的重要板块被提出，高精地图作为车联网发展中的基石之一，其广泛的地理覆盖范围、庞大的采集和应用需求，必将带来相关硬件及传感器的新一波增势。

车端和路侧端在高精地图采集及应用中，常见的传感器及硬件设备包括：高清摄像头及控制单元、激光雷达、毫米波雷达、GPS 接收机、惯导设备、边缘服务器和数据存储设备等。在专业采集车辆、众包采集车辆和路侧设备上，各传感器的要求不同。专业采集车辆要求 传感器成本适中、精度高、性能强，能够支持全天候、全方位的稳定采集；众包采集和路侧采集则要求相对降低，但传感器将朝着智能化的全要素信息服务发展。

同时，高精地图对动态信息的采集和更新需求，将带动行业周边的智能硬件发展。如，带有定位功能的 IOT 设备将会逐步普及，这些设备通过联网发送加密处理过的实时位置信息，用于动态地图的构建。 当施工单位在道路上施工时，可以利用智慧锥桶提供施工位置、施工范围等重要信息，大大降低动态信息采集和识别的难度。

5.2. 高精地图行业级应用规模预测

5.2.1. 搭载高精地图量产车规模预测

中国汽车市场在全球汽车产业的发展中扮演着重要角色，拥有巨大的发展潜力。搭载高精地图的智能网联量产汽车规模将不断提升，成为未来汽车行业发展的助推器。

国家发改委发布的《智能汽车创新发展战略》中提出，“到 2025年，中国标准智能汽车的技术创新、产业生态、基础设施、法规标准、产品监管和网络安全体系基本形成。实现有条件自动驾驶的智能汽车达到规模化生产，实现高度自动驾驶的智能汽车在特定环境下市场化应用。”同时，《汽车产业中长期发展规划》中预期 2020 年底，我国市场中 L1/L2/L3 级别自动驾驶汽车新车装配率总计达到 50%；到 2025 年，各级别自动驾驶新车装配率合计达到 80%，其中 L2/L3 级别为 25%，L4 级别自动驾驶汽车开始进入市场。中国汽车工程学会预测，2025 年、2030 年我国联网汽车销售规模将分别达到 2800 万辆、3800 万辆，智能网联汽车即将迎来快速发展。

高精地图作为未来智能网联汽车的标配组件，将进一步推动汽车产业的智能化、网络化、平台化发展进程，助力人类出行方式和体验的不断进步。

5.2.2. 搭载高精地图路侧设备规模预测

新的智能网联背景下，以 V2X 为轴的路侧端、车端网联设施，正在构建端一级的信息采集、共享、处理网络。路侧终端必将成为承载下一代高精地图的采集、更新与处理的重要载体，同时也会融入到车路协同平台的体系中。

中国智能网联汽车产业创新联盟发布的《C-V2X 产业化时间表》 对导入期(2020-2021年)和发展期(2022-2025年)的路侧、车载终端发展水平进行了描述，2019-2021 年“在国家车联网示范区、先导区、特定园区规模部署路侧设施，形成示范应用”，2022-2025 年 “在全国典型城市、高速公路逐步扩大 C-V2X 基础设施覆盖范围”，2025 年以后“在主要城市、主要区域、主要公路逐步实现 C-V2X 全 面覆盖，C-V2X 应用服务生态基本完善”。

根据交通运输部公开信息，目前我国四级及以上等级公路里程469.87 万公里，二级及以上等级公路里程 67.20 万公里，高速公路里 程 14.96 万公里。参考主流投资机构评估数据，到 2025 年，若以 C-V2X 覆盖 60%的重点城市道路及高速、快速路计算，保守估计搭载高精地图的边缘服务器 MEC 需求量将达到约 50 万台。中国广泛的地理覆盖需求，给予了高精地图与路侧设备广泛的市场空间和巨大 的发展潜力。

未来相关企业将会聚焦于 V2X 与高精地图的整合应用，合力推进智能网联背景下高精地图与车路协同的落地与实施，加快测试、验证更多场景下的服务能力，为高精地图更大规模的量产应用做准备。 高精地图在路侧端上将具备广阔的发展空间。

5.3. 高精地图消费级产品趋势预测

高精地图除了作为地图参考工具应用于自动驾驶场景中，也将逐渐由行业级应用扩展到消费级应用，最终发展为未来数字世界、智能世界的基础底图。

5.3.1. 高精地图将逐渐应用于消费级导航定位服务

一方面，终端设备软硬件技术的发展为高精地图的消费级普及带来可能性。消费级终端设备，如手机、平板、车机等，将随着硬件及传感器技术的发展，具备更强的计算存储能力、更精准的定位能力和 更真实的图形渲染能力。计算存储能力的不断进步，可以更好的满足

高精地图信息丰富度、复杂度对平台的要求；同时，终端设备依托于卫星定位、网络定位、视觉定位以及路侧设施辅助定位等多种定位方式，可以不断提高自身位置精度；图形渲染能力的增强，可以带给终端用户更真实、直观的使用体验。

另一方面，高精地图可以根据消费级终端的发展阶段、应用需求进行定制化适配，进一步推动高精地图的普及。目前，高精地图可根据不同的自动驾驶级别，提供不同的信息。未来，高精地图的采集、 制图、验证、更新等相关技术不断趋于成熟，将有能力针对消费级应用进行信息分级，实现定制化服务，在终端设备能力范围内，提供更优质的地理信息服务。

未来，消费级终端用户也将可以享受高精地图带来的更精确的位置信息、更丰富的内容服务。同时，庞大的消费级终端用户群体，也将为高精地图带来巨大的市场空间和发展前景。

5.3.2. 高精地图将逐渐应用于构建虚拟数字世界

高精地图能够创建出与现实世界一比一的数字空间，即构建了一个真实的虚拟数字世界。高精地图将成为未来智能世界的基础设施，也是连接真实世界与虚拟世界的信息媒介。

高精地图构建的数字世界，可以应用于游戏领域，为游戏玩家带来更真实的游戏体验。同时，结合实景三维测绘及 AR/VR/MR 技术的发展，高精地图将数字世界与真实世界连接在一起，将带来人人所见即所得的空间互联网服务，创造比移动互联网高十倍百倍的价值。在这个真实与数字的孪生平行世界中，人类的商业场景、生活模式等将发生深刻的变化。智能世界，未来可期。

最后

以上就是天真小伙为你收集整理的智能网联汽车高精地图白皮书(2020)1. 前言2. 量产案例展示和解析3. 在研案例展示和解析4. 政策法规与标准5. 行业愿景的全部内容，希望文章能够帮你解决智能网联汽车高精地图白皮书(2020)1. 前言2. 量产案例展示和解析3. 在研案例展示和解析4. 政策法规与标准5. 行业愿景所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
