MAC层

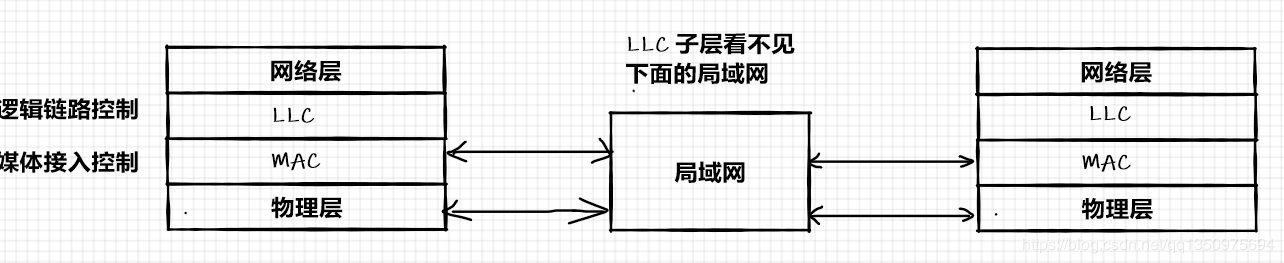

• MAC不是物理层！MAC不是物理层！MAC不是物理层重要的事情讲三遍。MAC层是数据链路层的两个子层之一。


MAC层的硬件地址

• 在局域网中，硬件地址又称为物理地址，或 MAC 地址。802 标准所说的“地址”严格地讲应当是每一个站的“名字”或标识符。但鉴于大家都早已习惯了将这种 48 位的“名字”称为“地址”，所以也采用这种习惯用法，尽管这种说法并不太严格。
• 注意: 如果连接在局域网上的主机或路由器安装有多个适配器，那么这样的主机或路由器就有多个“地址”。更准确些说，这种 48 位“地址”应当是某个接口的标识符。

• 生产适配器时，6 字节的 MAC 地址已被固化在适配器的 ROM，因此，MAC 地址(EUI-48)也叫做硬件地址 (hardware address)或物理地址。

单站地址，组地址，广播地址

• IEEE 规定地址字段的第一字节的最低位为 I/G 位。I/G表示 Individual(单独的) / Group(组)。

1. 当 I/G位 = 0 时，地址字段表示一个单站地址。
2. 当 I/G位 = 1 时，表示组地址，用来进行多播（以前曾译为组播）。此时，IEEE 只分配地址字段前三个字节中的 23 位。
3. 所有 48 位都为 1 时，为广播地址。只能作为目的地址使用。
   tip: 当 I/G 位分别为 0和 1 时，一个地址块可分别生成2²³个单个站地址2²³ 个组地址。

全球管理与本地管理

• IEEE 把地址字段第一字节的最低第 2 位规定为G/L 位，表示 Global / Local。

1. 当 G/L位 = 0时，是全球管理（保证在全球没有相同的地址），厂商向IEEE购买的 OUI 都属于全球管理。
2. 当 G/L位 = 1 时，是本地管理，这时用户可任意分配网络上的地址。

适配器检查MAC地址

适配器从网络上每收到一个 MAC 帧就首先用硬件检查 MAC 帧中的 MAC 地址。

• 如果是发往本站的帧则收下，然后再进行其他的处理。
• 否则就将此帧丢弃，不再进行其他的处理。
  “本站的帧"包括三种：1.单播帧 2.多播帧 3.广播帧 而且所有的适配器都至少能够识别单播地址和广播地址。

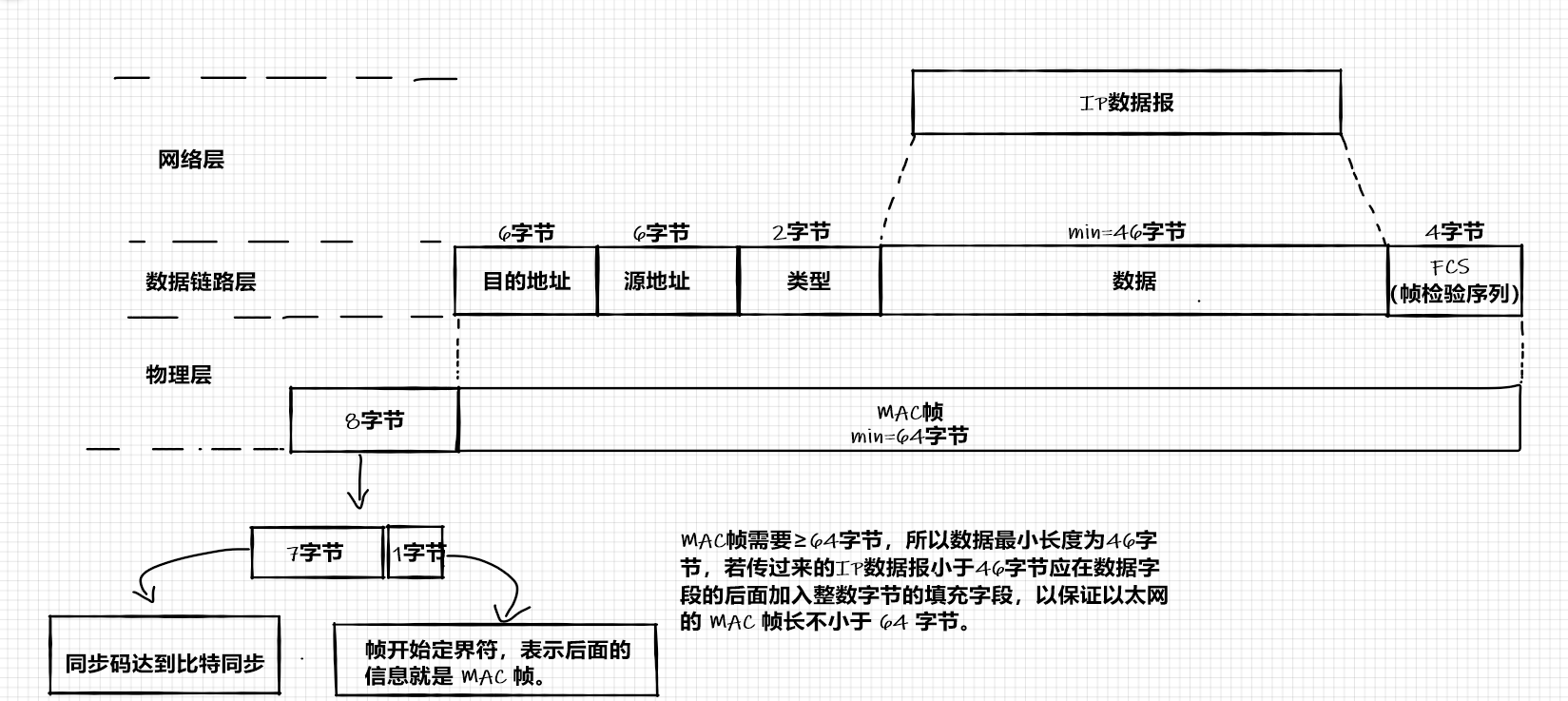

MAC帧的格式
