概述

文章目录

  • 数据链路层协议
  • E2协议字段分析
    • 1. D.MAC S.MAC
    • 2.Type
    • 3.FCS
  • 二层交换行为描述
  • IEEE 802.3
  • MAC地址

数据链路层协议

基于Ethernet 2/IEEE 802.3协议,包含帧头和帧尾

在这里插入图片描述

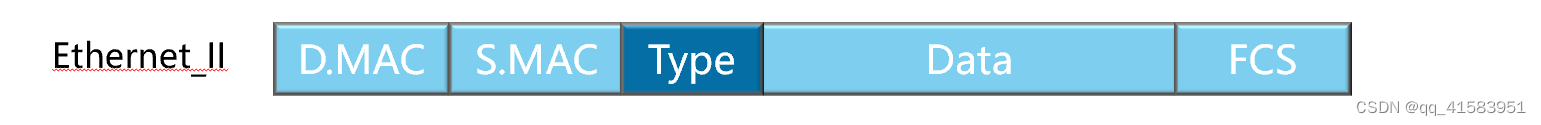

E2协议字段分析

在这里插入图片描述

1. D.MAC S.MAC

MAC地址是物理地址/网卡地址,在一个以太网络中标识一个设备的链路位置

D.MAC:目的mac地址,接收者的信息
S.MAC:源mac地址,发送者的信息

2.Type

类型,标识上层协议的类型,如IPV4 ARP

3.FCS

帧校验序列,负责差错检测,基于CRC循环冗余检验算法,即该字段为从MAC地址到Data的一个校验值

二层交换行为描述

发送者的行为:
发送者填充源与目的mac信息,以及标识上层协议的type字段,填充用户数据data,将这些组成的整体数据进行CRC检验,将检验值作为FCS放入帧尾,最后借助物理层,转换成二进制比特流在链路中传输

接收者的行为:
① 接收者首先看目的mac,判断是否是发送给自己的数据,如果不是则丢弃,反之进入下一步
② 开始对数据进行CRC校验,对比FCS字段。如果不同,则丢弃,反之进入下一步
③ 交由type字段表示的上层协议进行处理,mac层工作完成

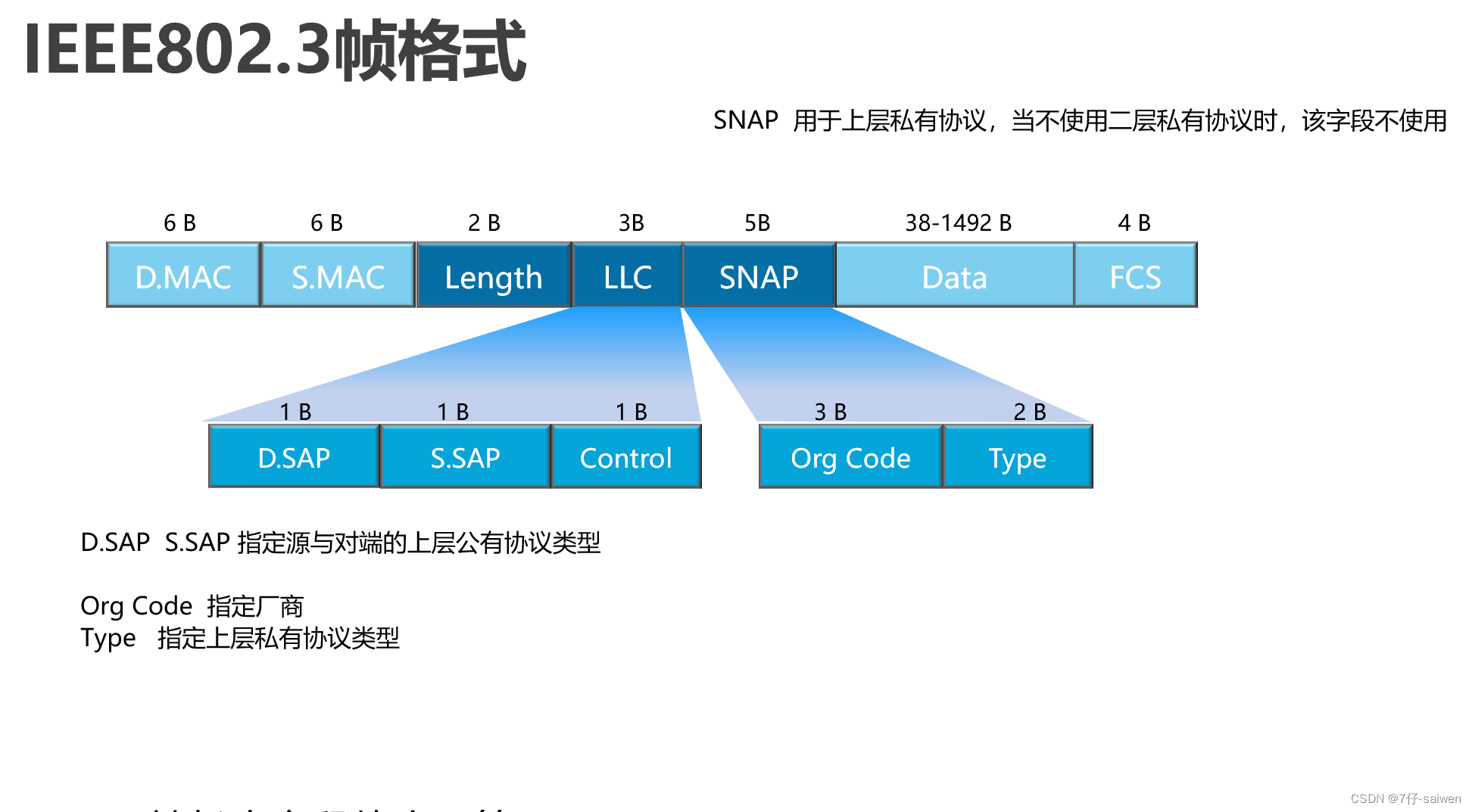

IEEE 802.3

在这里插入图片描述

MAC地址

在这里插入图片描述MAC地址由两部分组成,分别是供应商代码和序列号。其中前24位代表该供应商代码,由IEEE管理和分配。剩下的24位序列号由厂商自己分配
