一、知识回顾
1.1回顾数据链路层
交换机属于数据链路层设备,数据链路层所传输的是数据帧,所封装的是MAC头部(主要有源MAC地址,目的MAC地址,差错校验)
1.2回顾数据链路层的功能
建立逻辑连接,进行物理地址寻址,差错校验
数据链路的建立、维护和拆除
数据帧的封装,传输,同步,差错校验,在数据链路层也可以做流量控制(一般情况下不在数据链路层做这个功能)
1.3回顾一下以太网的标准(802局域网标准)
有线局域网802.3
无线局域网802.11
二、以太网的基本概念
2.1基本概念
对于初学者而言:以太网 ==局域网
以太网(Ethernet)是采用带碰撞检测的载波侦听多址访问(CDMA/CD)方法进行介质访问控制的一种局域网。
以太网就是局域网的一种
2.2交换机基本介绍
交换机主要讲的就是以太网交换机(局域网的交换机)
交换机是一种可以工作在数据链路层、网络层甚至更高层的网络设备,工作在数据链路层的称为二层交换机,工作在网络层称为三层交换机。
大量用户接入的 二层交换机,
用于流量汇聚和负责高速转发数据 三层交换机
2.3以太网的发展史(了解)
10BASE-T
100BASE-T
1000BASE-T
早期网络是共享式网络,目前所使用的是交换式网络
交换式网络中,会产生以太网交换机,以太网的MAC地址(目前的所有网络接口都具有全球唯一的以太网MAC地址)
2.4以太网的MAC地址
用来标识一个以太网上的某个单独的设备或一组设备
IP地址的概念,用来标识网络中的某台主机 网络和局域网不同,网络范围可大可小
两个设备需要在以太网中进行通信,那么就必须要MAC地址进行交互
两个设备需要在网络中进行通信,就必须配置相应的IP地址
在同一个网络内两主机之间知道对方MAC地址就可以进行通信,但在网络中需要有IP地址,通过IP地址获得MAC地址,使用MAC地址进行交互
跨网络通信,无法直接获取对方mac,只能通过“中间商”进行转发,携带对应的IP地址,
在以太网中通信需要MAC地址,在网络中通信,需要IP地址,两者都不可少
MAC地址用于标识在同一以太网中各主机的位置。
MAC地址具有48位的二进制组成,通常表示为12位的16进制
34-41-5D-B5-D6-19
00110100-01000001-0101101-10110101-11010110-00011001
一个MAC地址表示方式:前面24位标识位厂商编码,后面24位是序列号,从而实现全球唯一。
2.5单独设备和一组设备怎么区别
从MAC地址的第八位
第八位为0标识单独地址 单波地址
第八位为1标识一组地址 组播地址
所有设备:FF-FF-FF-FF-FF-FF 一个全为1的MAC地址,广播地址
默认填充地址,当不知道目的MAC地址时,自动填充一个MAC地址
00-00-00-00-00-00-00

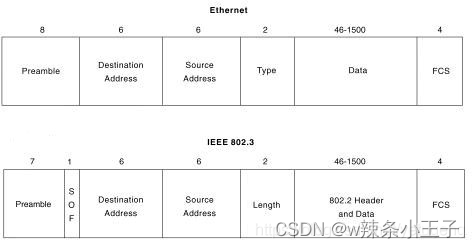

2.6以太网的帧
(数据链路层的数据帧)
EthernetⅡ
IEEE802.3帧(适用于所有网络设备)
TYPE和Length用于标识上层数据的类型
上层是网络层
由于网络层有不同的协议IP(0800)、ARP(0806)、ICMP、IGMP、RARP协议 需要有一个字段去标识
把ICMP协议称为网络层上层协议
FCS(帧校验)
SOF(帧的起始定界符)
