一、以太网MAC和以太网帧

交换机的工作原理
1、交换机它是属于数据链路层的设备，数据链路层所传输的是数据帧，所封装的是MAC头部(主要有源MAC地址、目的MAC地址)差错校验
2、数据链路层的功能

• 建立逻辑连接，进行物理地址寻址，差错校验
• 数据链路的建立、维护和拆除
• 数据帧的封装、传输、同步、差错校验，在数据链路层也可以做流量控制
  (—般情况下不在数据链路层做)
  3、以太网
• 以太网的标准(802局域网标准)
  有线局域网
  无线局域网
• 以太网= 局域网

4、交换机主要讲的以太网交换机(局域网的交换机)
5、以太网的基本概念
6、以太网的发展史
10BASE-T （10兆）
100BASE-T （100兆）
1000BASE-T （1000兆）
7、早期的网络的共享式网络、目前所使用的是交换式网络

• 交换式网络
  以太网交换机
  以太网MAC地址(在目前的所有网络接口都具有一个全球唯—的以太网MAC地址)

8、以太网的MAC

• 用来标识一个以太网上的某个单独的设备或—组设备
  IP地址的概念:用于标识网络中的某一台主机

• 两个设备要想在以太网（局域网）中进行通信，那就必须要MAC地址进行交互

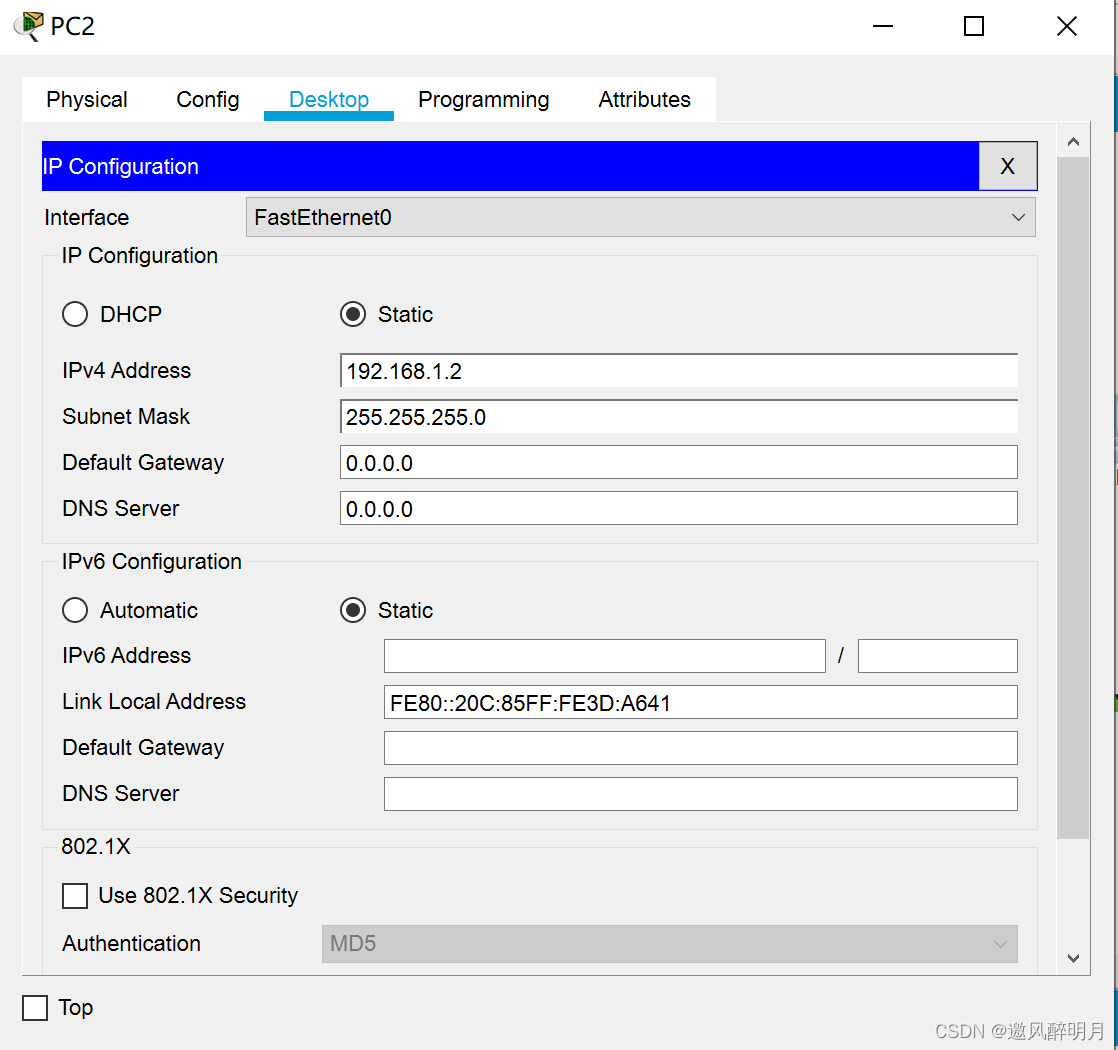

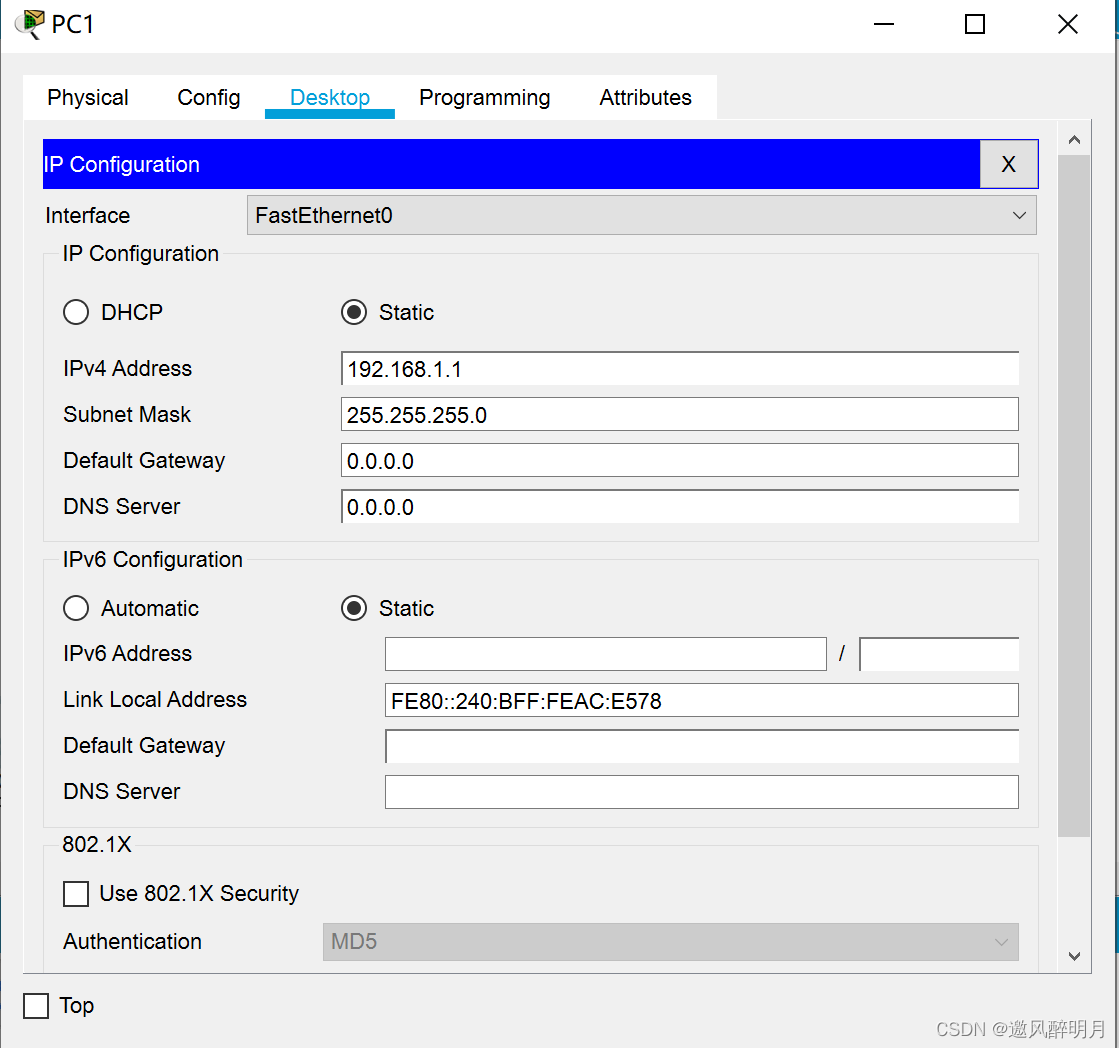

• 两个设备需要在网络中进行通信，就必须配置相应的IP地址

• MAC地址有48的二进制组成，通常表示为12位的十六进制
  34-41-5D-B5-D6-19
  00110100-01000001-01011101-10110101-11010110-00011001

• 一个MAC地址的表示方式：前面24位表示了厂商的编码，后面24位是序列号，从而就可以实现全球唯一

• 单独设备：当第8位为0的时候，表示是单独设备，单播地址（即展开为48位二进制数的第8位）

• 一组设备：当第8位为1的时候，表示是一组设备，组播地址

• 所有设备：FF-FF-FF-FF-FF-FF,一个全为1的MAC地址，广播地址

• 00-00-00-00-00-00:默认填充地址，当不知道对方的MAC地址时，会自动填充一个目的的MAC地址

9、以太网的帧

• Ethernet II(基本上抓的都是这个类型的帧）
• IEEE802.3帧

  Type和Length:都是用于去标识上层数据的类型
  上层是网络层
  由于在网络层有不同的协议:IP (0x0800) ARP (0x0806) ICMP IGMP RARP

二、以太网交换机工作原理

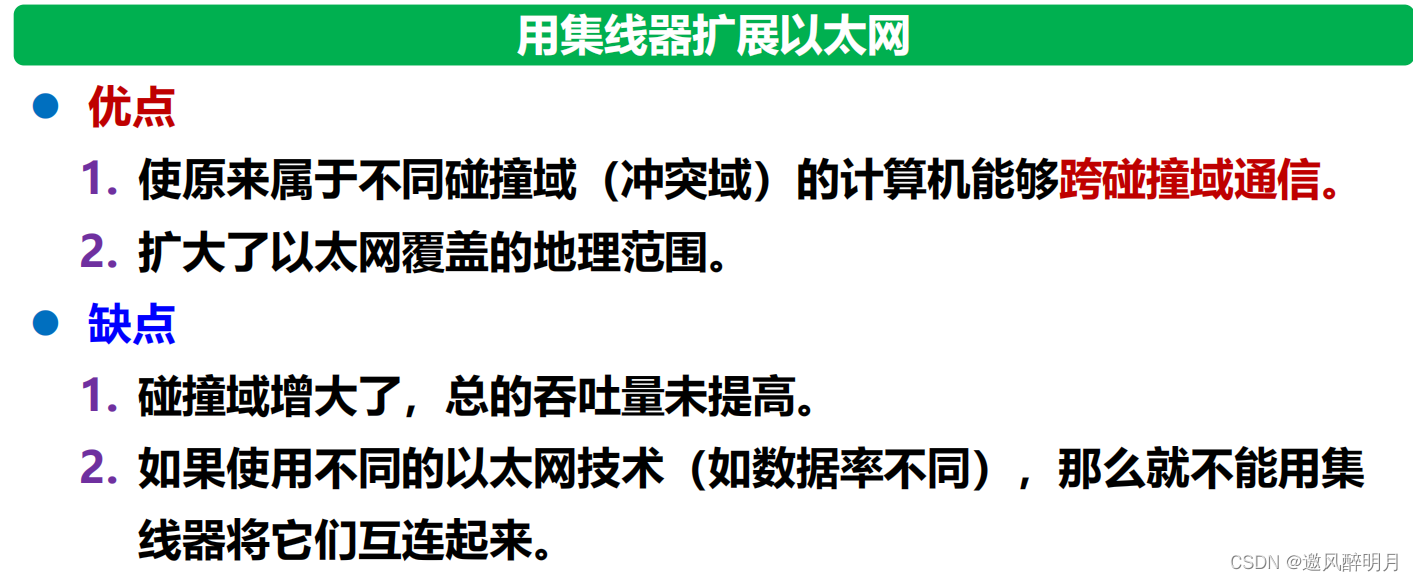

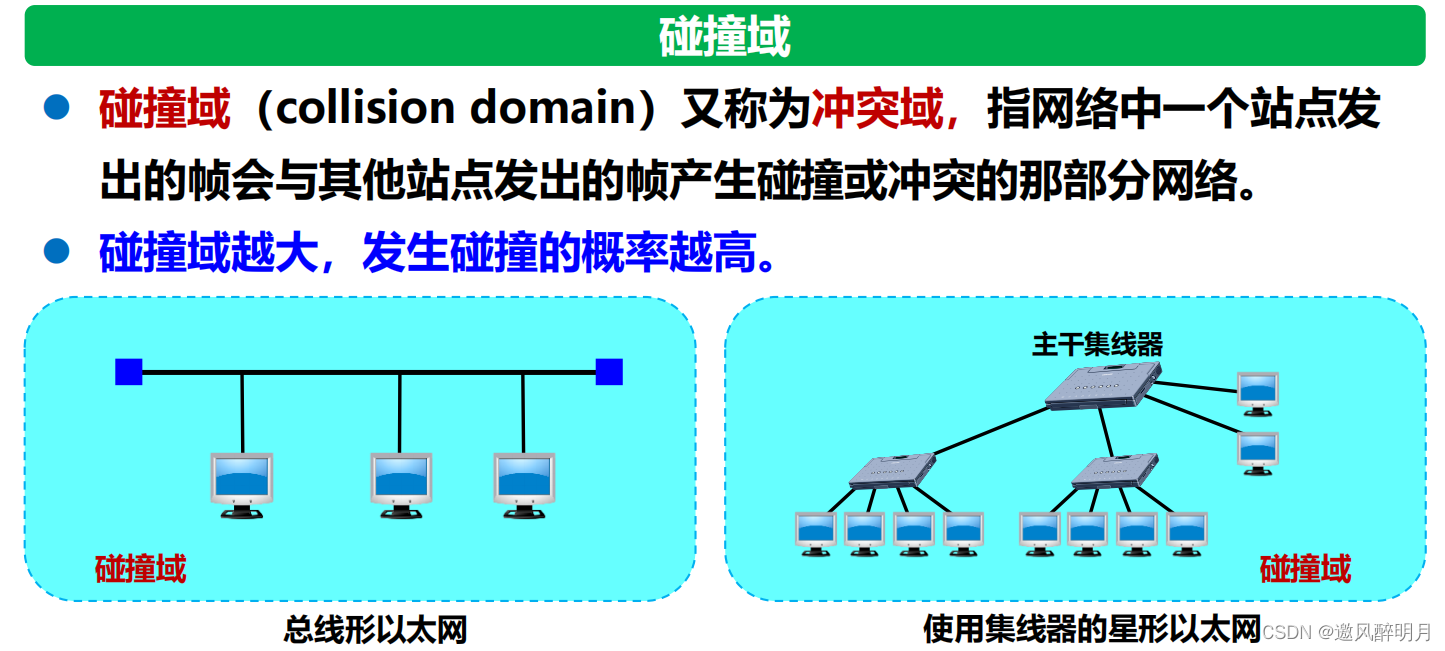

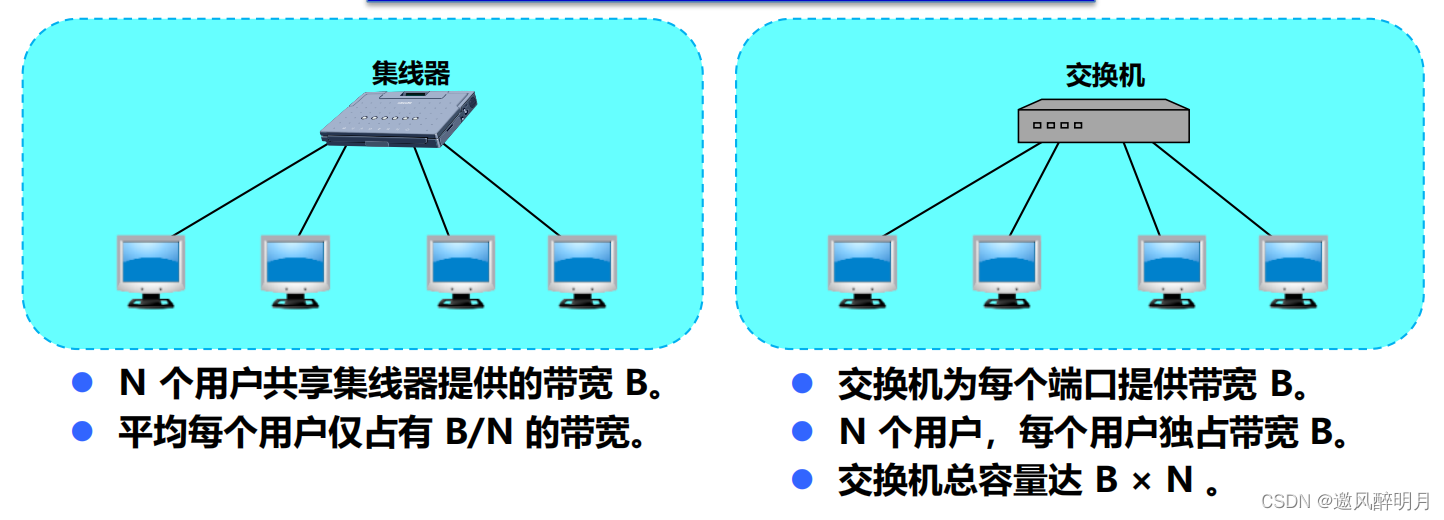

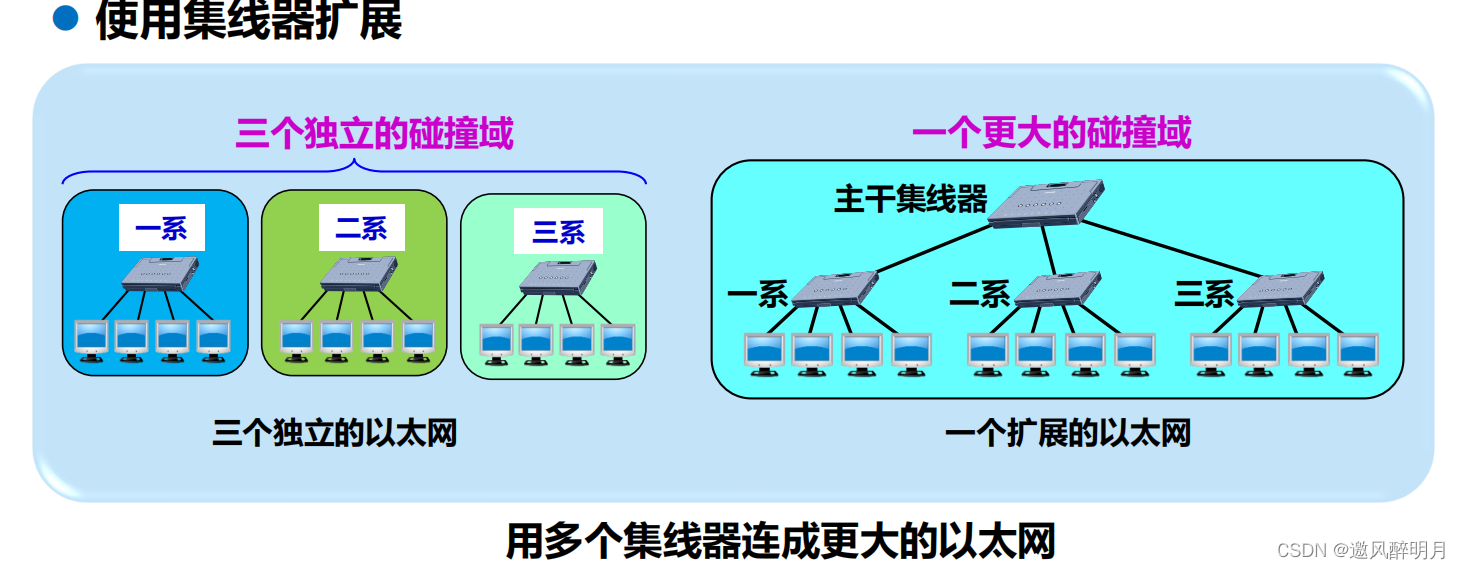

1、早期的共享式以太网，它是由集线器（Hub) 连接，其工作在物理层
"Hub"是中心的意思，集线器的主要功能是对接受到的信号进行再生整形放大，以扩大网络的传输距离。

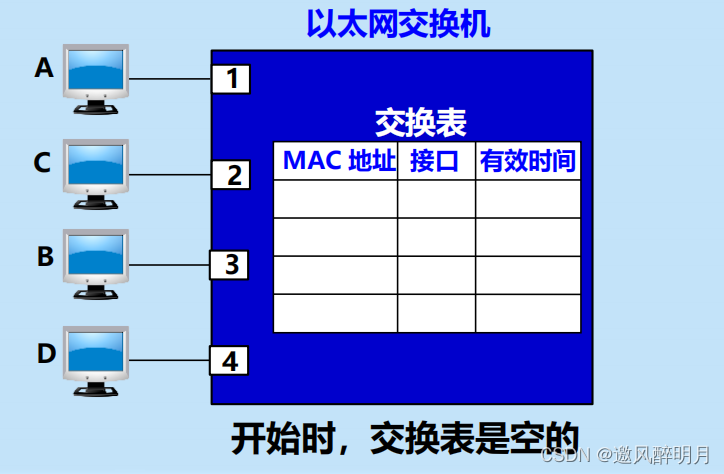

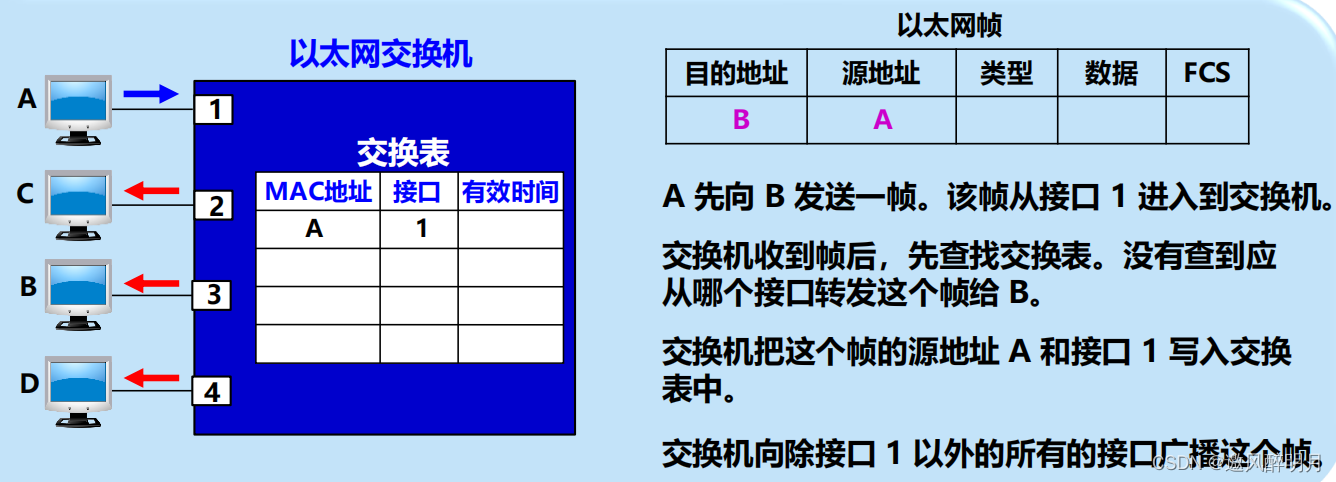

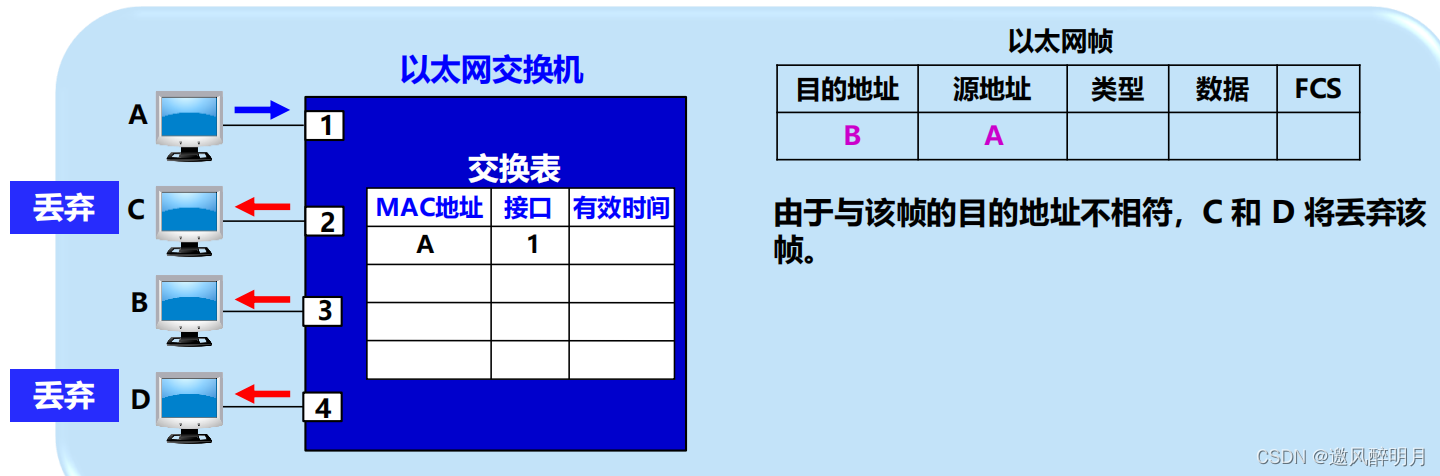

2、现在采用交换式网络（以太网交换机）

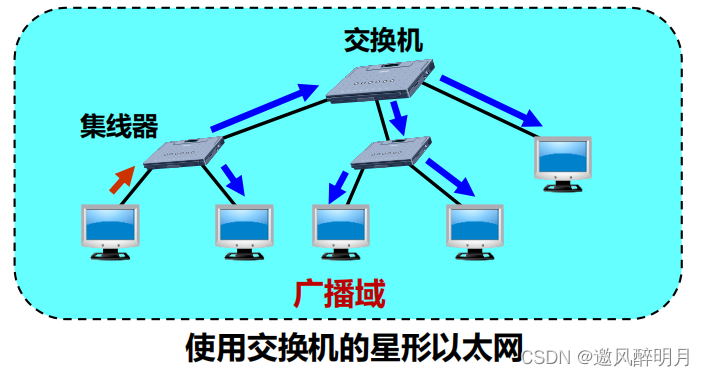

广播:—种信息的传播方式;—对多的方式工作模式

• 单工:数据报只能单向传输
• 半双工:数据可以双向传输，但不能同时进行
• 全双工:数据可以双向并且同时进行（现在都是这种方式）

三、交换机的基本配置

1、掌握思科设备的命令行基础
2、会对交换机进行基本配置
3、会通过talnet和ssh对交换机进行远程管理

1、思科设备命令行基础

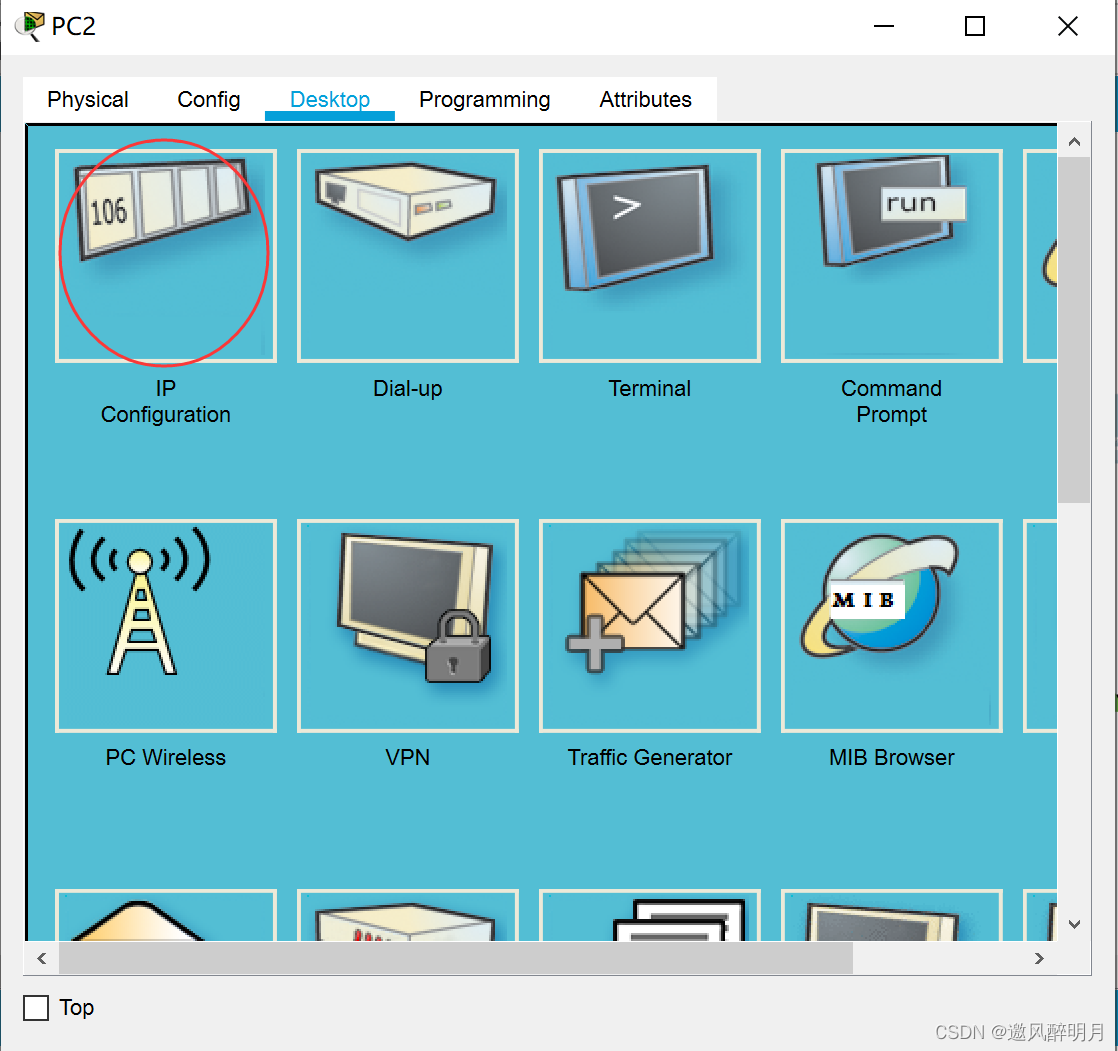

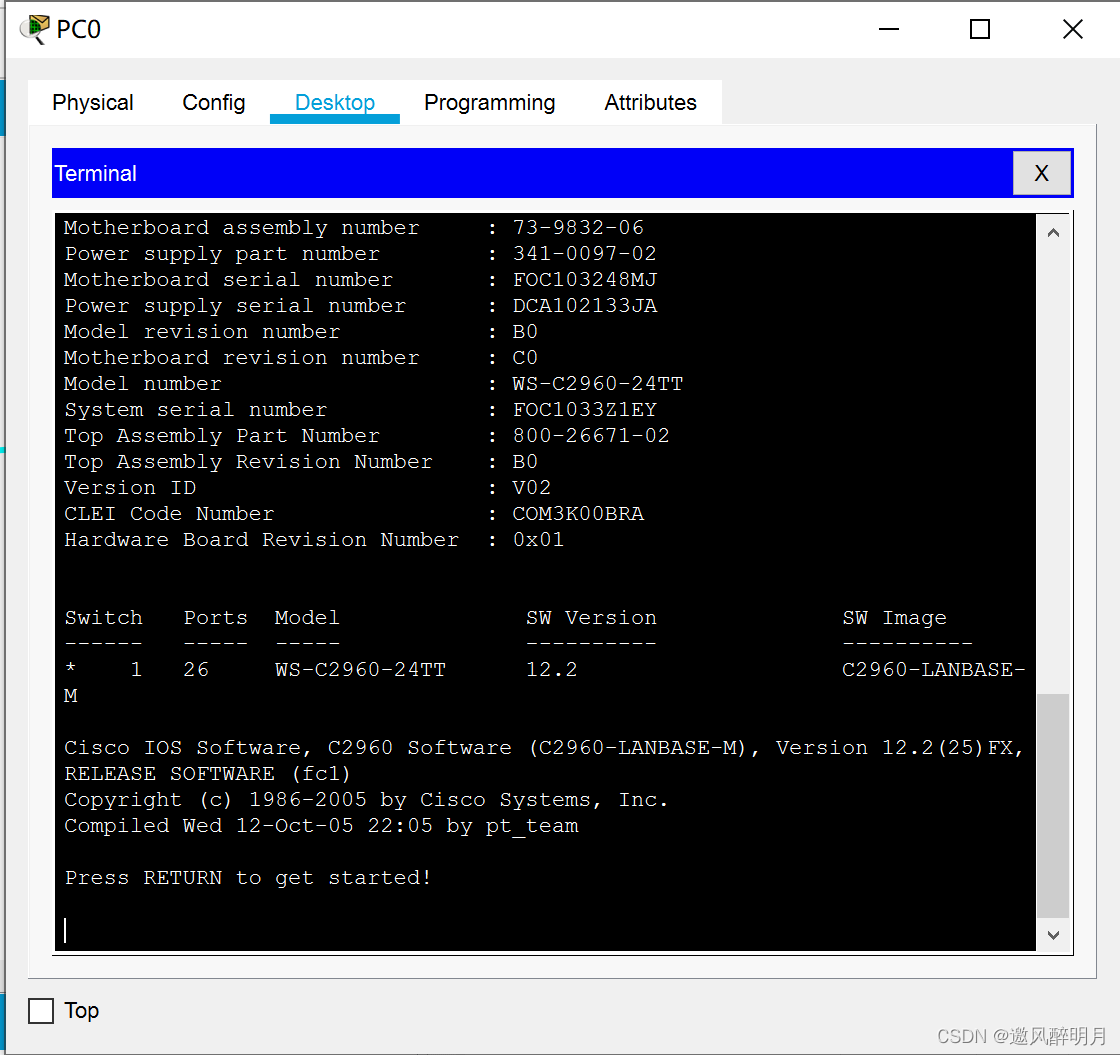

1.1、要想进入设备的命令行界面

• 设备支持命令行
  去查看设备上的接口，是否有console

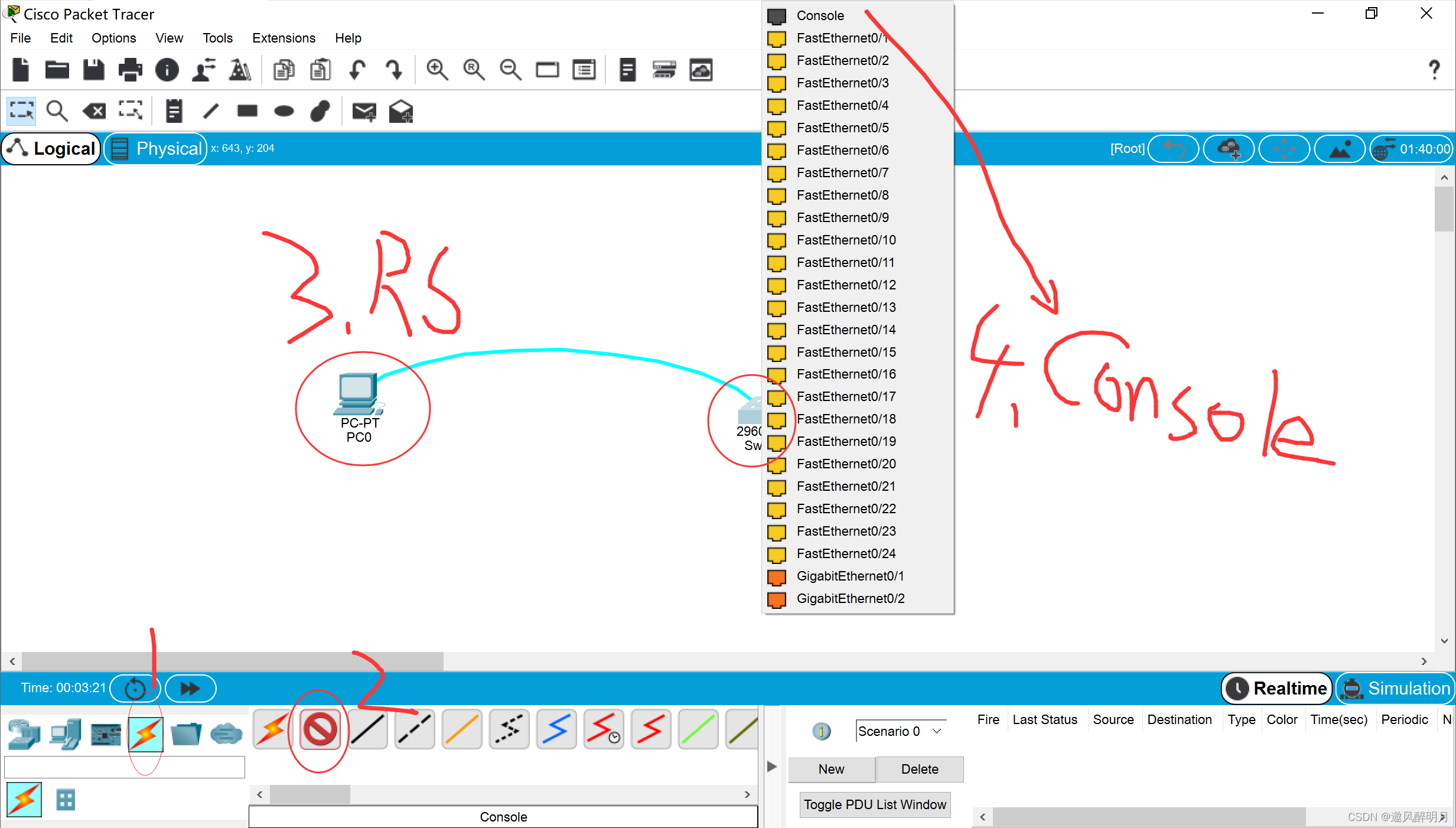

• 需要有console线

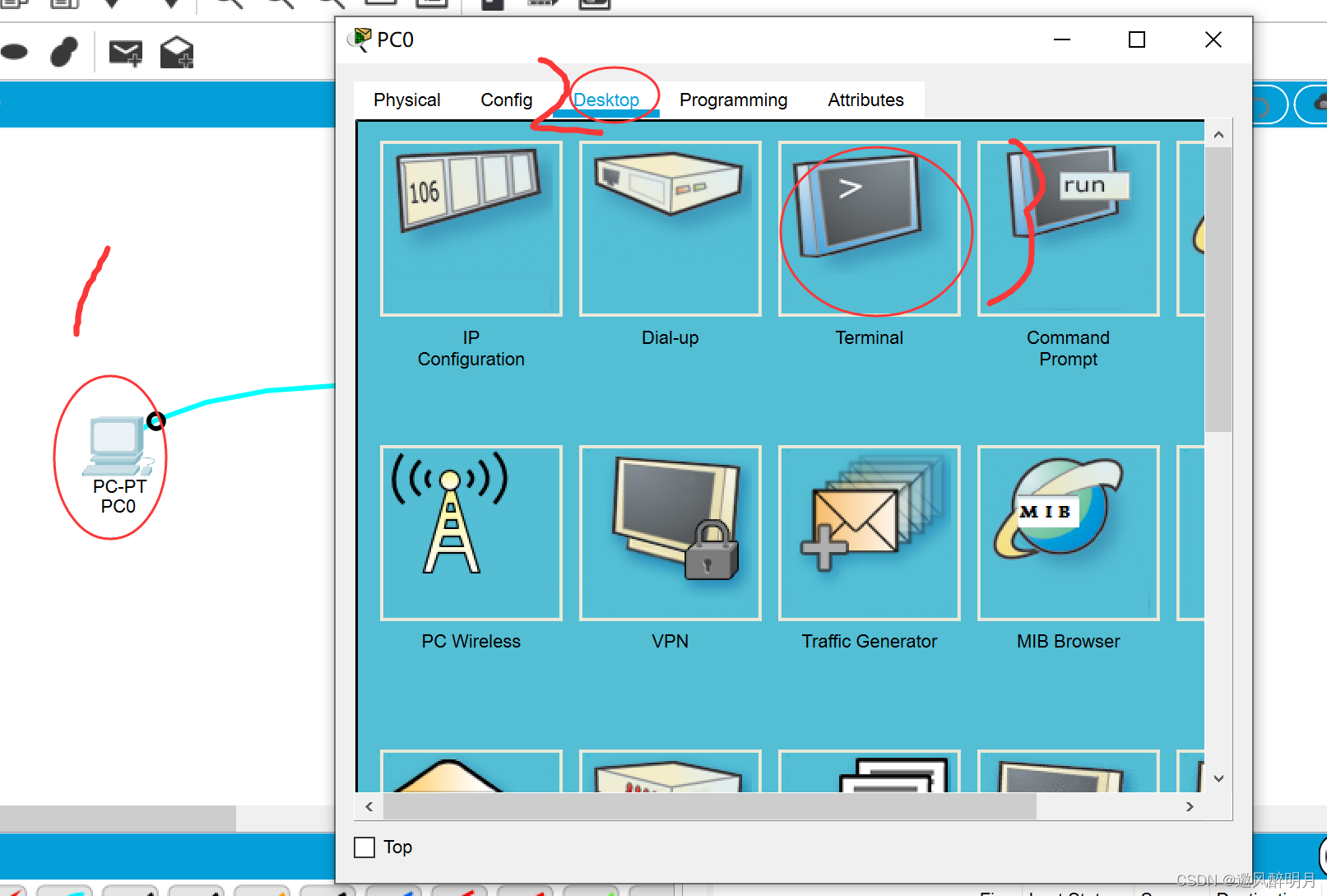

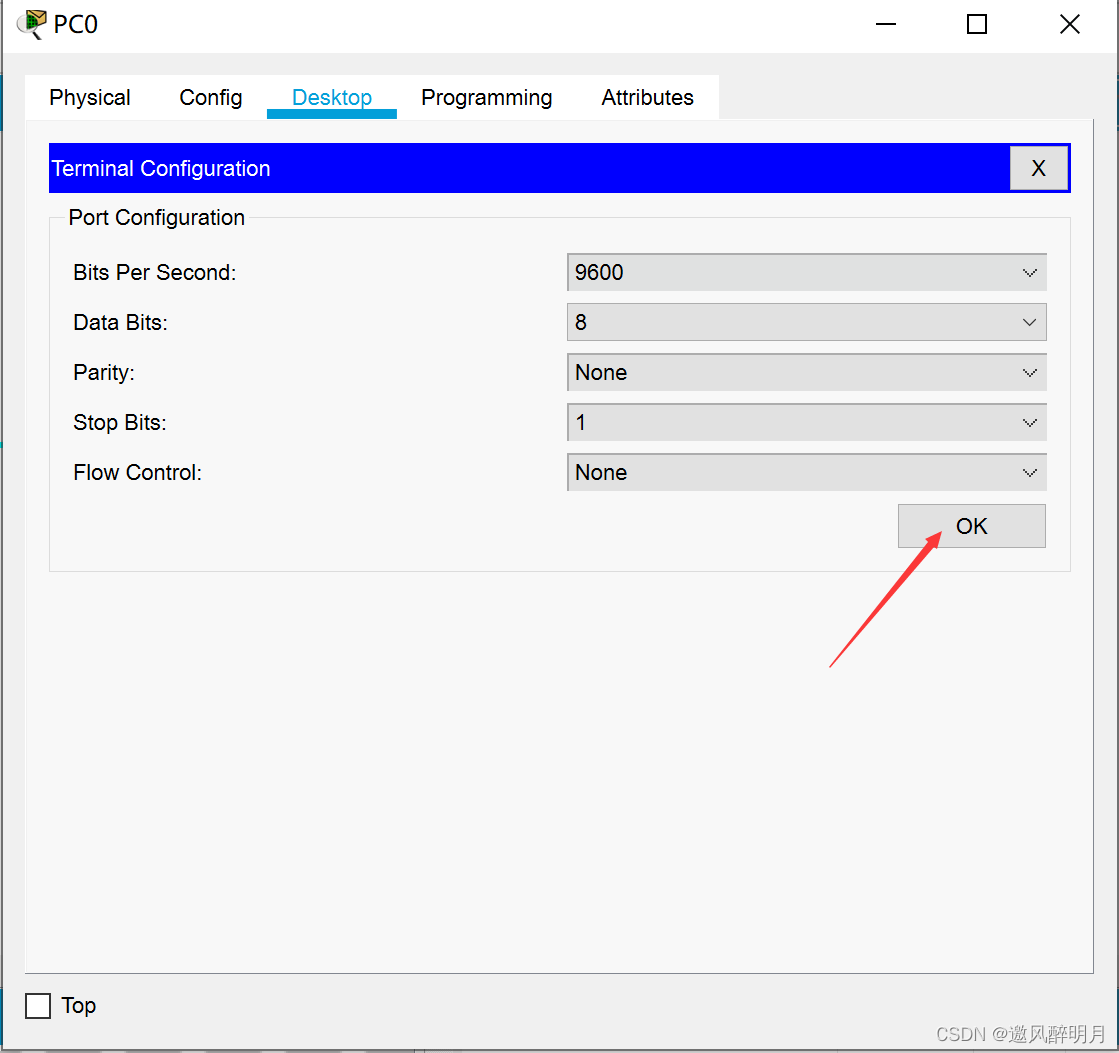

• 需要超级终端软件进行连接
  （1）putty
  （2）secret CRT
  （3）xshell (连接Linux较多）

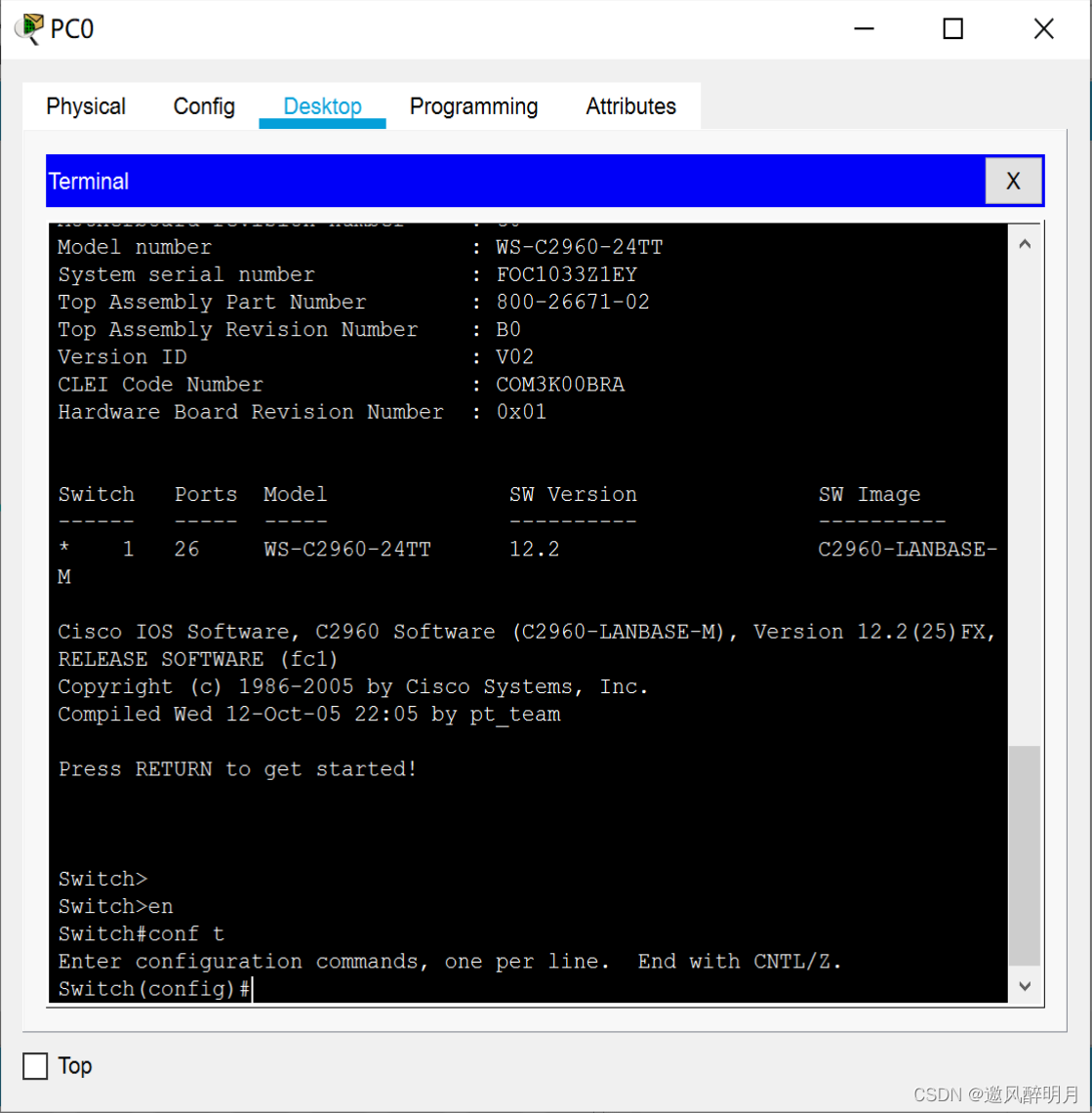

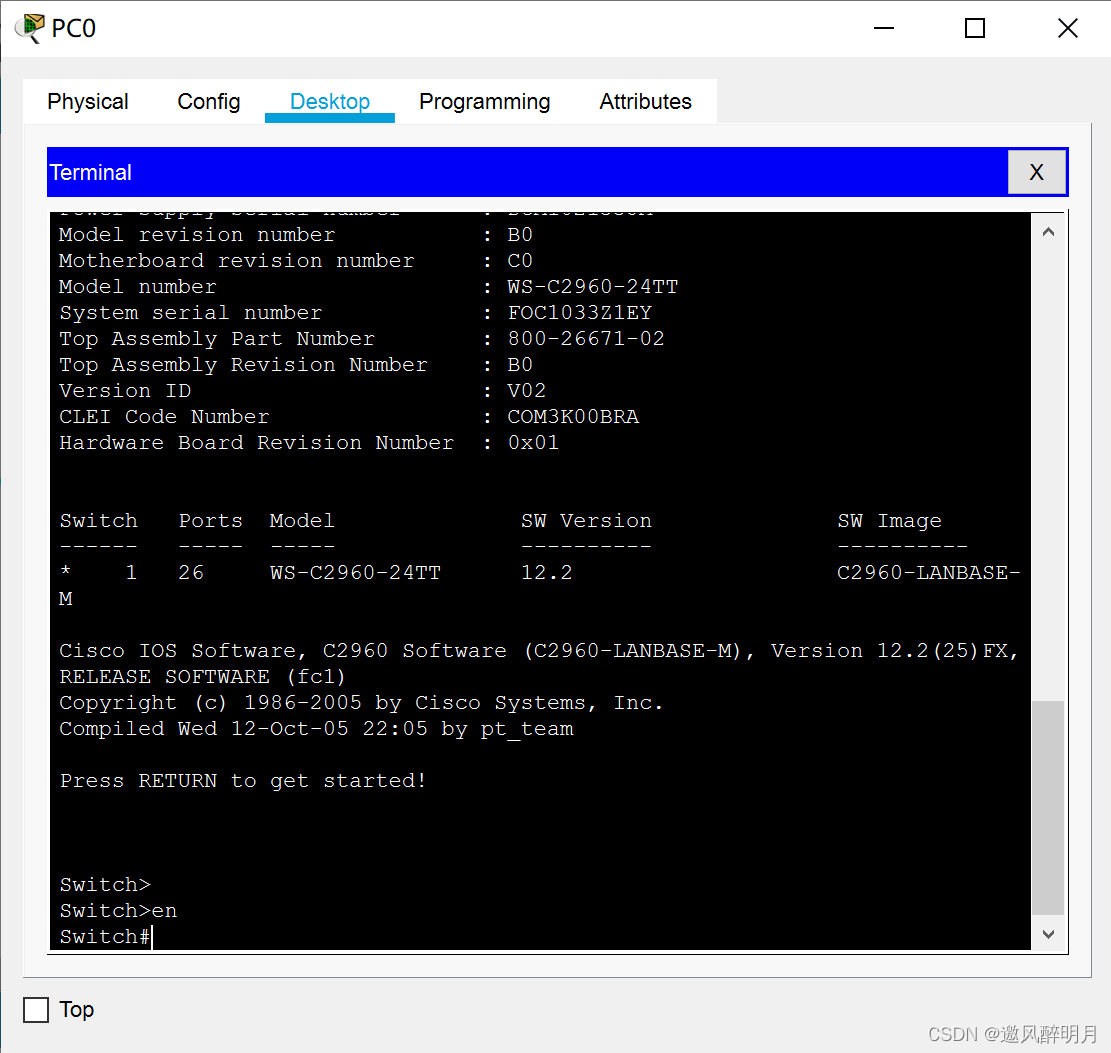

1.2、命令行基础

• 思科设备上的命令行模式

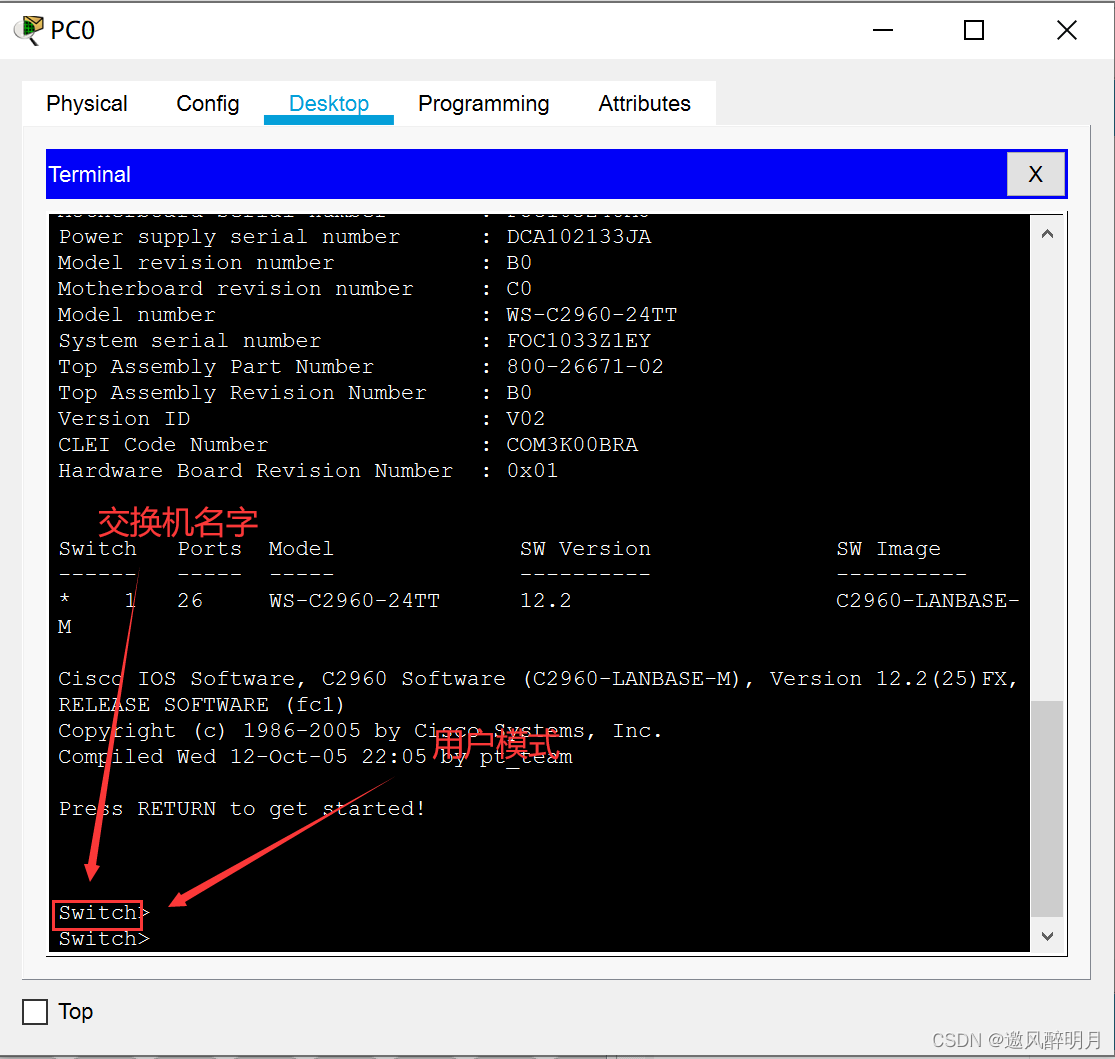

  （1）用户模式：查看统计信息（用得非常少），用“>”表示


用户模式切换到特权模式
enable
en //命令可以简写

（2）特权模式：查看并修改设备的配置（一般情况下都是查看居多），用“#”表示

特权模式切换到全局模式
configure terminal
conf t //命令可以简写

（3）全局模式：针对设备的整体配置参数，用“（config）#”表示

全局模式切换到接口模式
interface fastethernet0/1
int f0/1 //命令简写

（4）接口模式：针对设备的接口修改配置参数，用“（config-if)#”表示

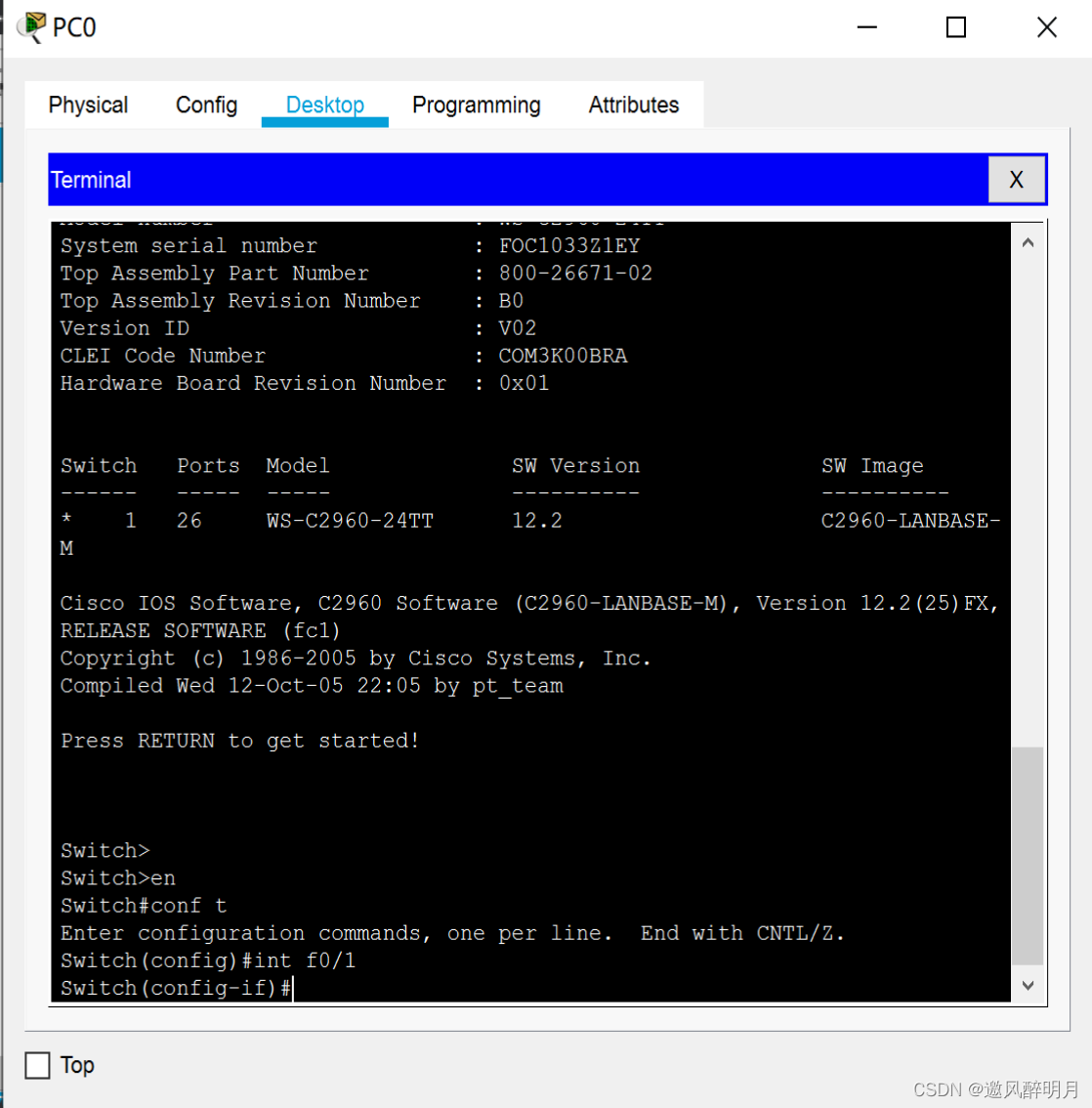

（5）进入对应模式，只能一级一级进入
（6）返回对应模式，一级一级返回使用“exit”，如果说想要快速直接返回到特权模式，可以使用“end”
（7）

1.3、常见配置

• 给交换机配置一个主机名

这针对设备的整体配置参数,故进入全局模式进行配置

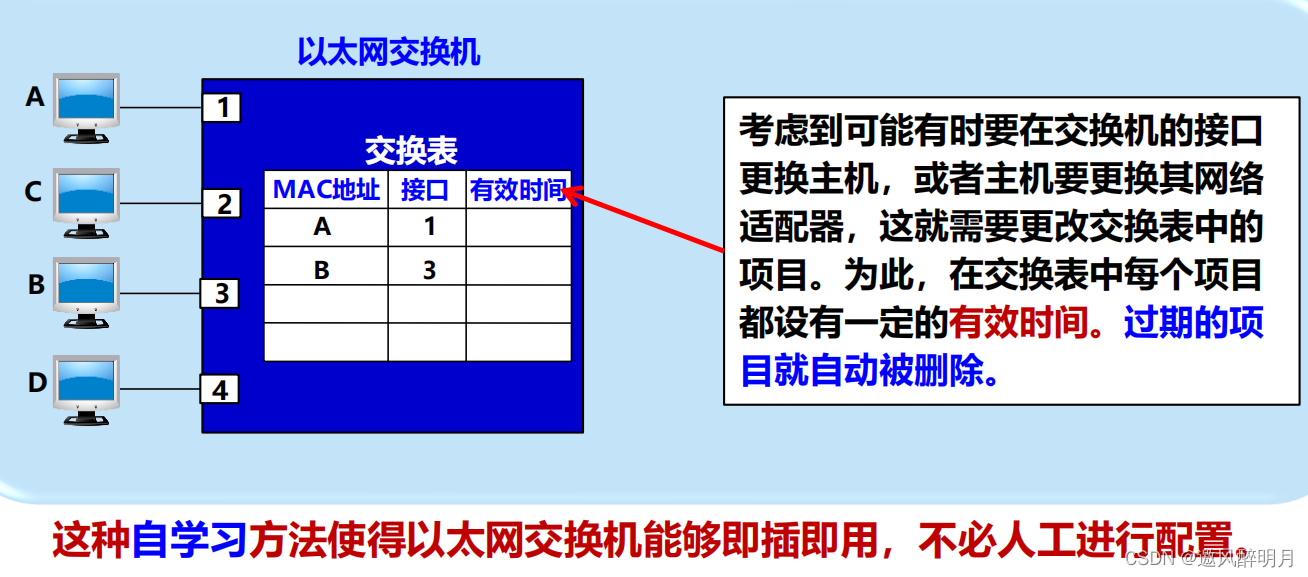

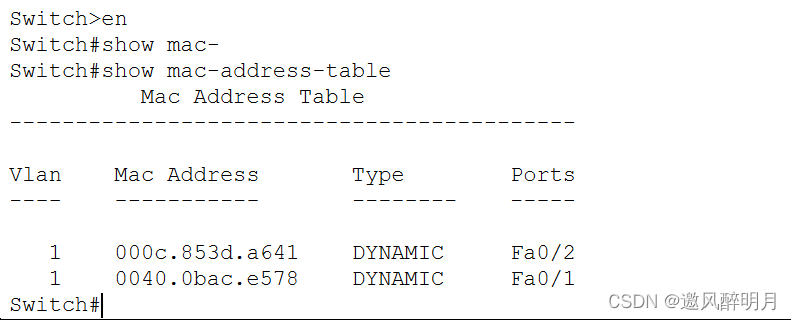

• 我们知道交换机里面维护了一张MAC地址表，如何查看

• 交换机的双工模式

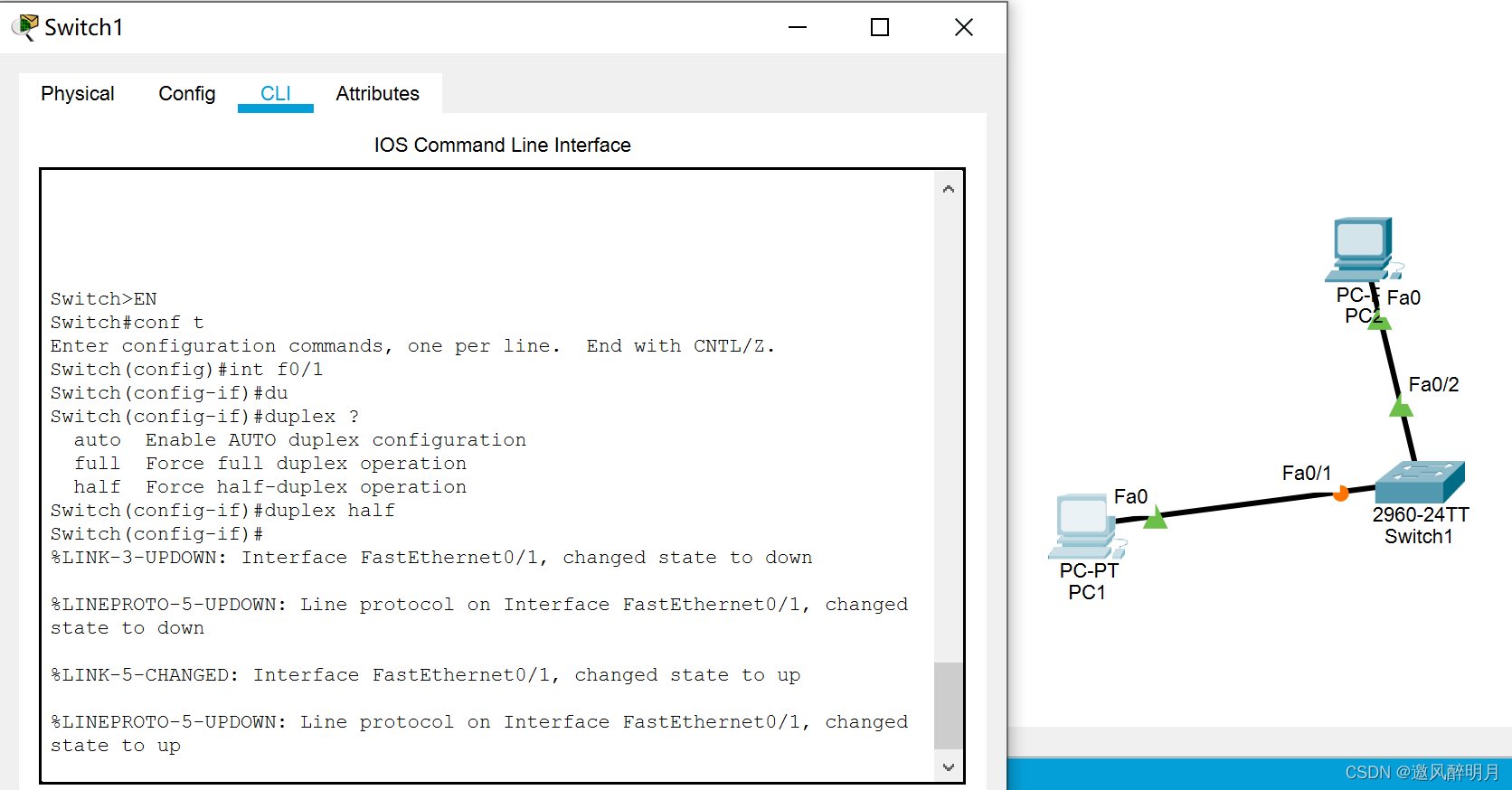

如下图，我们配置半双工通信

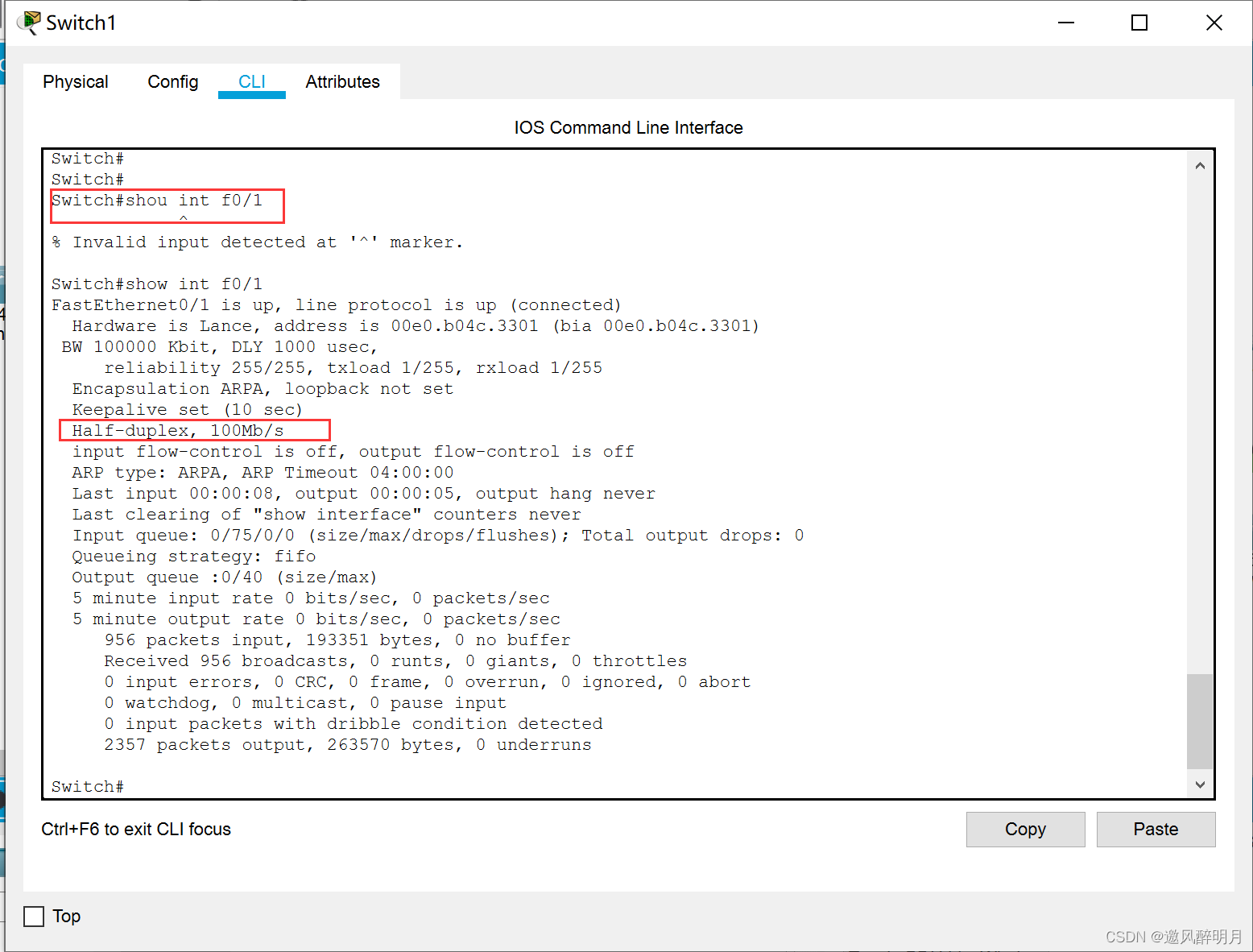

输入end回特权模式，输入show int f0/1查看配置情况。

• 交换机的接口速率

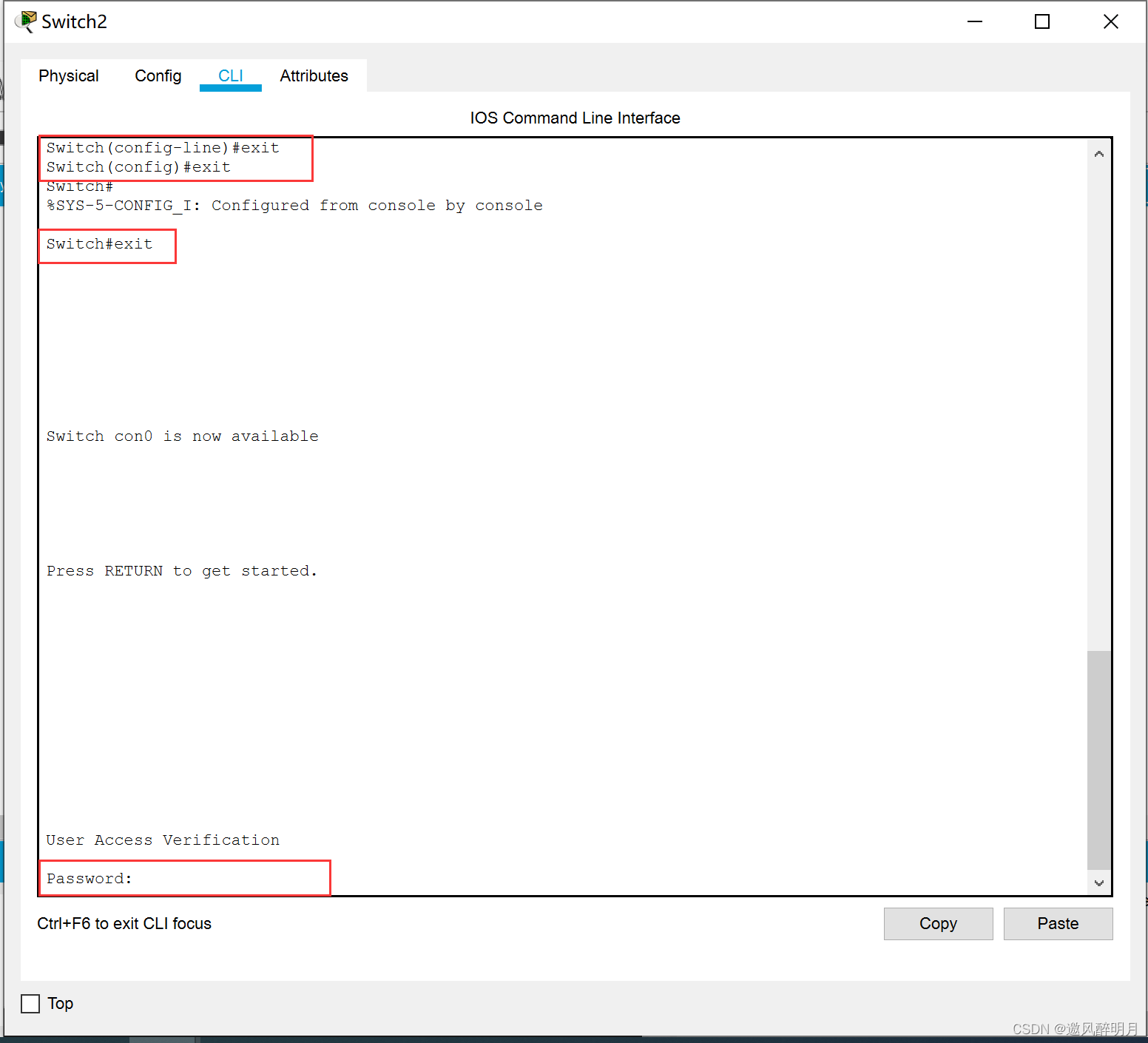

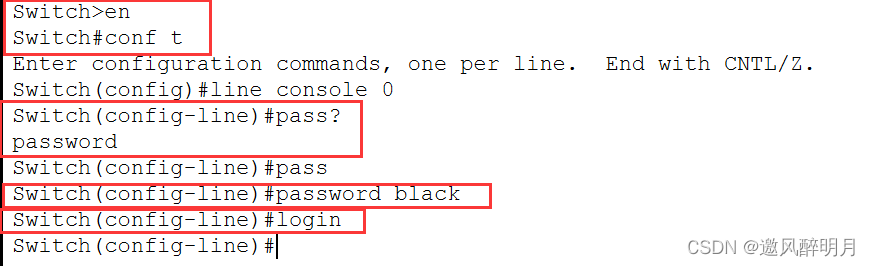

• 配置console口的密码，保护安全

login是应用的含义。

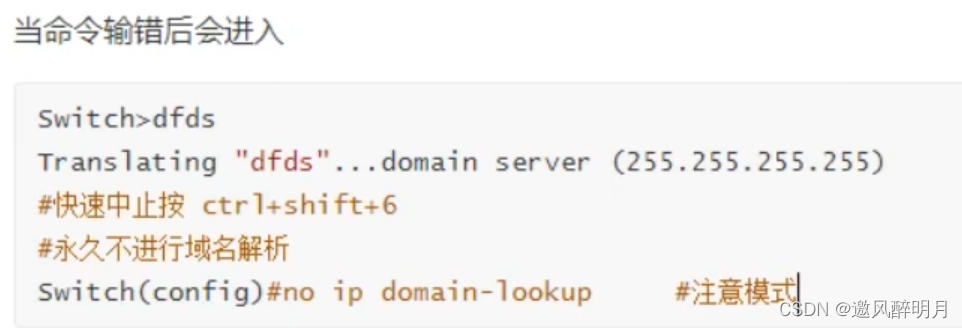

要善用Tab键自动补全命令行。同cmd命令行的理
