lte的下行控制信道pdcch学习

搜索空间
书上定义：UE会在non-DRX子帧监听PDCCH candidates集合，这意味着UE需要根据监听的DCI format来尝试解码集合的每一个PDCCH。该集合被称为UE的搜索空间（Search Space）。在聚合等级L在1，2，4，8上的搜索空间Sk定义位PDCCH candidates的集合。
DRX非连续接收机制，减少UE监听的功耗。我认为non-DRX在这里应该代表着空闲状态。
PDCCH主要用于发送下行、上行调度信息，因此CFI越多，PDCCH能调度的用户越多，容量越大。CFI越小，PDSCH越多，速率越快。

搜索空间分为公共搜索空间（Common search space）和 UE 特定的搜索空间（UE-specific search space）。公共搜索空间空间用于传输与 Paging、RA Response、BCCH 等相关的控制信息（小区级别的公共信息），该信息对所有 UE 来说都是一样的。UE 特定的搜索空间用于传输与 DL-SCH、UL-SCH 等相关的控制信息（UE 级别的信息）。但是当 UE 特定的搜索空间没有足够的可用资源时，公共搜索空间也可以用于传输属于某个特定 UE 的控制信息。但公共搜索空间只能用于传输较小的 DCI format 0/1A/3/3A/1C。（注：DCI fomat 0/1A/3/3A 有相同的大小）

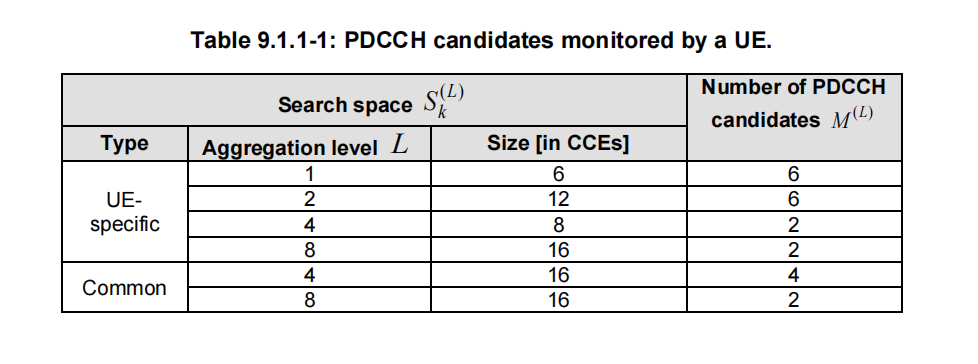

我的理解是搜索空间是指所有PDCCH，它们以不同的聚合等级聚合成公共搜索空间和UE特定搜索空间，他们的可能大小如下表所示：

聚合等级
一个PDCCH在n个连续的CCE上传输，每个CCE由9个REG组成。为子帧k中所有可供PDCCH使用的CCE总数，据聚合等级的不同有1，2，4，8四种。
基站根据信道质量等因素来决定某PDCCH使用的聚合等级，下行信道质量很好的UE，则使用1个CCE发送PDCCH可能就足够，信道质量很差的UE，可能需要8个CCE来发送PDCCH。多个聚合等级支持不同的DCI format以提高资源的利用率。
要注意N为可供于PDCCH的CCE总数，n为聚合等级。所以一个小区可以在一个子帧上同时发送多个PDCCH。

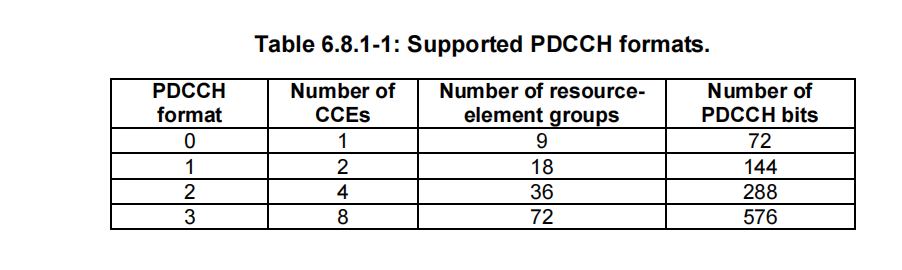

如图1个CCE包含9个REG，一个REG包含4个RE，RE使用QPSK调制，一个符号包含2bit，所以1个CCE包含72个bit信息。

DCI
PDCCH携带的信息称为DCI。各种DCI 可能指示小区级的信息（SI-RNTI/P-RNTI/RA-RNTI加扰），也可能指示UE级的信息（用C-RNTI/SPS C-RNTI/Temporary C-RNTI加扰）

PDCCH format即聚合等级，DCIfortmat与DCI内相关bit共同决定PDSCH资源分配类型。

PHICH
PHICH用于对上行PUSCH传输的数据回应HARQ ACK/NACK。每个TTI中的每个上行TB对应一个PHICH，也就是说，当UE在某小区配置了上行时分复用时，需要2个PHICH
