码率控制在MAC层调度流程中是非常重要的一部分，通过码控算法可以将需要传输的信息比特与传输资源相匹配的前提下尽可能的降低码率，保证PDSCH/PUSCH的解调性能。本文接下来将简单介绍码控算法中如何计算下行PDSCH的TBSize和码率。

MCS和目标码率

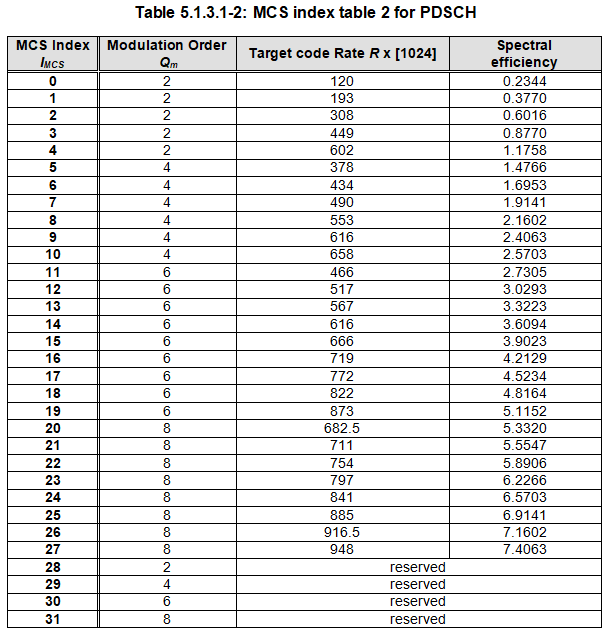

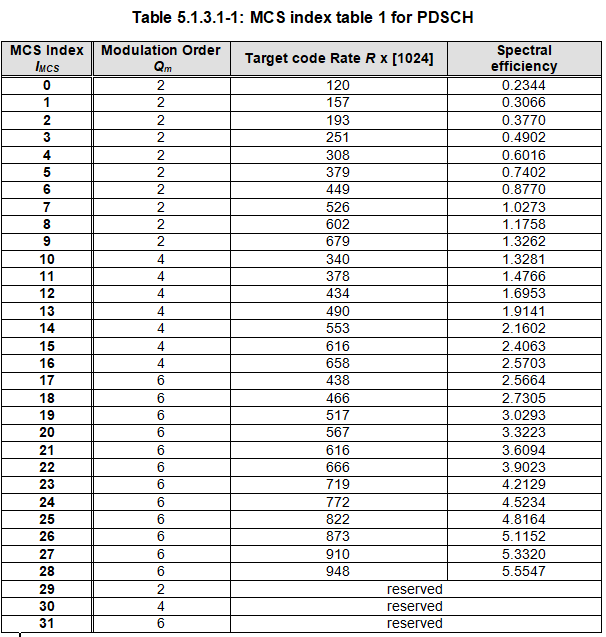

       PDSCH的调制阶数MCS是通过DCI的5bit字段I_MCS来查表指示，5bit也意味表的行数最大为32。协议中总共定义了3张MCS表单，分别对应正常码率、高码率和低码率。对于调制阶数值和目标码率的确定，在UE的不同工作状态时获取的方式不同；
       在接入阶段且调度PDSCH的DCI通过P-RNTI、RA-RNTI和SI-RNTI加扰时，PDSCH只能使用QPSK调制，即Qm=2，这样设计的原因是小区在发送寻呼、msg2和sib1信息时需要覆盖整个小区，则需要通过限制调制阶数的方式降低码率，提高PDSCH的解调性能，保证覆盖；在接入后，PDSCH的调制阶数可通过CSI-RS测量的反馈结果确定，使得MCS阶数以及层数与信道质量匹配，最大化数据传输速率与流量。
       具体关于3张表单的使用规则约束，详情可查阅38.214.5.1.3章节说明。

TBSize

       1、计算PDSCH在1个slot内的RE数

       其中N_RB_sc=12表示一个RB内的子载波个数；N_sh_symb表示一个slot内PDSCH的调度符号数；N_PRB_DMRS表示在PDSCH调度符号内每 PRB内DMRS所占的RE数，注意，DMRS RE数的计算还与DMRS CDM Group组中是否与PDSCH Data复用情况有关；N_PRB_oh由高层参数xOverhead in PDSCH-ServingCellConfig确定，其中xOverhead可配置值0、6、12、18，当高层参数xOverhead 未配置时，N_PRB_oh配置为0，并且当调度PDSCH的PDCCH由SI-RNTI, RA-RNTI, MsgB-RNTI 或 P-RNTI加扰时，N_PRB_oh也同样配置为0。需要说明一点，MsgB-RNTI类型是在R16中新提出的议题2步RACH中调度msgB消息的DCI加扰类型。
       2、计算PDSCH总的调度RE数

       其中n_PRB为PDSCH中的调度PRB个数。
       3、计算信息值N_info值

       其中R表示目标码率，Qm表示调制阶数、v表示层数。
       关于N_info值的量化，需要与3824做一个判断（具体3824值个人理解为保证LDPC编码性能的一个仿真值），若N_info<=3824，则通过步骤4进行量化并查表计算TBSize；如果N_info>3824，则通过下述步骤5进行量化并计算TBSize。
       4、量化N_info值并查表计算TBSize
       量化的目的是将N_info的值取整为2^3的整数倍（具体与LDPC编译码内部实现有关），量化公式如下

       其中

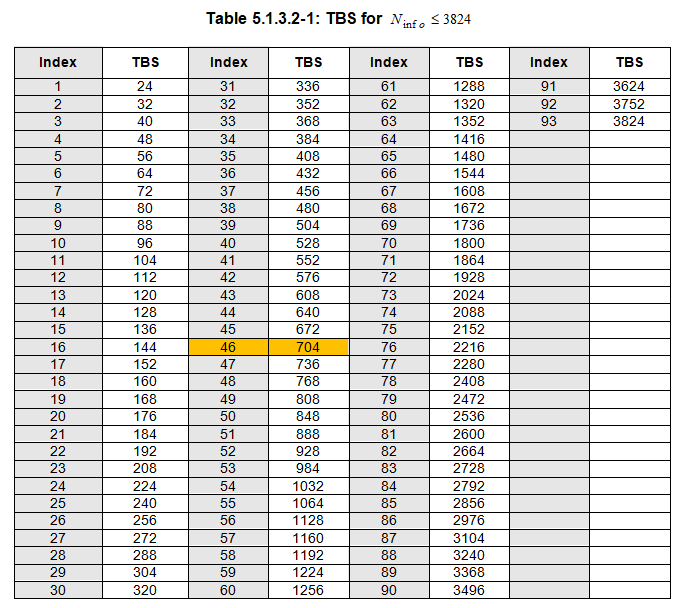

       最终的TBSize可通过查表获得，查表的规则是找到表中大于上述计算量化的N_info并与之最接近的值，假设量化后的N_info值为680，则TBSize查表后的结果为704。

       5、量化N_info值并公式计算TBSize
       具体量化公式如下

       其中对n有约束

       当码率R<=1/4时，TBSize计算如下

       当码率R>1/4且有N’_info>8424时，TBSize计算如下

       当码率R>1/4且有N’_info<=8424时，TBSize计算如下

       在TBSize的计算时，有两点需要注意：
       1）当调度PDSCH的DCI由SI-RNTI加扰，即PDSCH传输SIB1信息时，TBSize的大小不能超过2976，这个约束条件与前述对调制方法只能用QPSK原因一样，这里不再赘述。
       2）当调度PDSCH的DCI由P-RNTI、RA-RNTI和Msg-B RNTI加扰时，在信息量N_info计算时与前述略微由差别，多了缩放因子S，

       S值由DCI位域中的字段TB scaling值查表可得，从表中可以看出S的取值小于等于1，整体还是为了降低码率，增强小区覆盖能力。
