目录

1、控制信道单元CCE

2、控制资源集合CORESET

3、CCE到REG的映射

4、CORESET0的时频资源

5、CORESET相关参数

3GPP TS38.211 Clause 7.3.2（R16.7）

3GPP TS38.213 Clause 13（R16.7）

        NR的系统带宽远超过LTE，如果控制信道占据整个带宽，不仅浪费资源，也加大了盲检的复杂度。因此，NR将PDCCH所占据的时频资源大小等信息封装在CORESET中，将PDCCH起始OFDM符号、PDCCH监听周期、关联的CORESET等信息封装在搜索空间里。

1、控制信道单元CCE

        一个PDCCH由一个或多个CCE组成，PDCCH中包含的CCE数量称为聚合度，如下表所示。

（基站可以根据实际无线传输的信道状态对CCE聚合度进行调整，实现链路自适应传输。）

        一个CCE由6个REG（资源单元组）组成。

        一个REG相当于频域上一个RB、时域上一个OFDM符号。

        一个REG Bundle是时域和/或频域上连续多个REG，可以是2、3、6个REG。

2、控制资源集合CORESET

        一个CORESET在频域上包含个RB，时域上包含∈{1, 2, 3}个符号。

        一个UE可以配置多个CORESET，但一个CORESET只能有一种CCE到REG的映射方式。

3、CCE到REG的映射

        CCE到REG的映射分为交织和非交织，以REG Bundle进行。

        REG在CORESET内是以时域优先的方式编号，将处于第一个OFDM符号、最低频的RB位置的REG记为0。

        REG Bundle i 由REG {iL, iL+1, ..., iL+L-1} 组成，其中，L 是REG Bundle的大小，，且是CORESET中的REG的数量。

        CCE j 由REG Bundle {f(6j/L), f(6j/L+1), f(6j/L+6/L-1)} 组成，其中，f(·)是交织器。

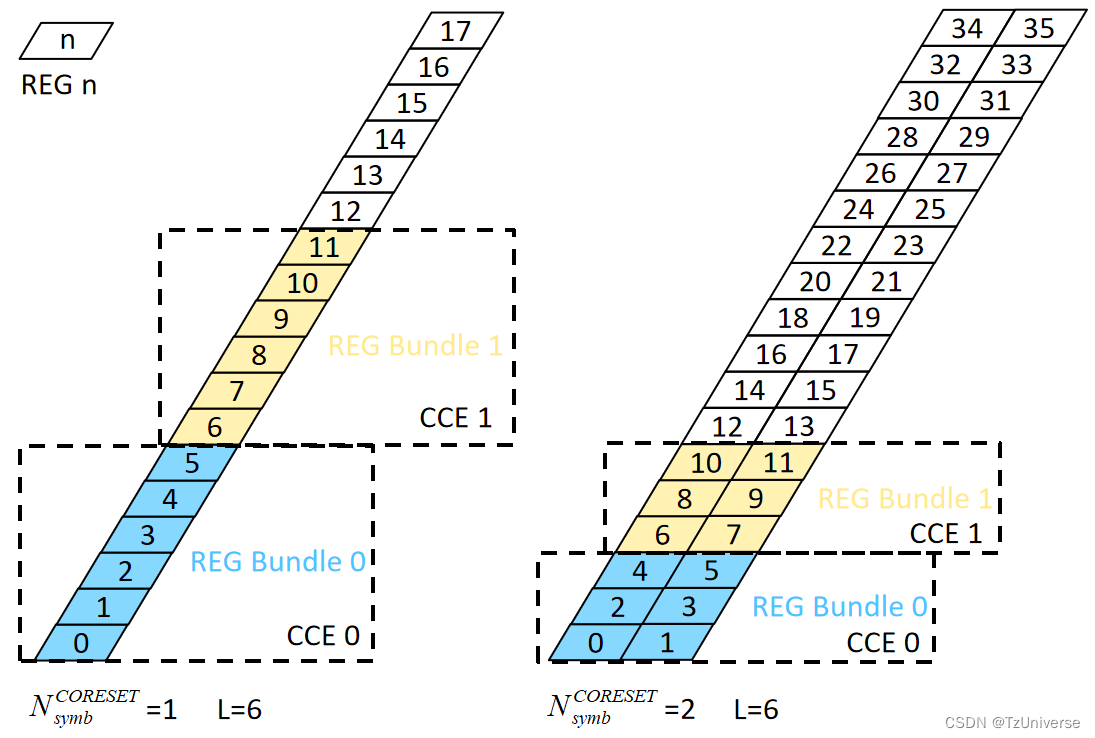

        非交织映射中，L = 6，f(x)=x。即每个CCE都是由1个REG Bundle组成。

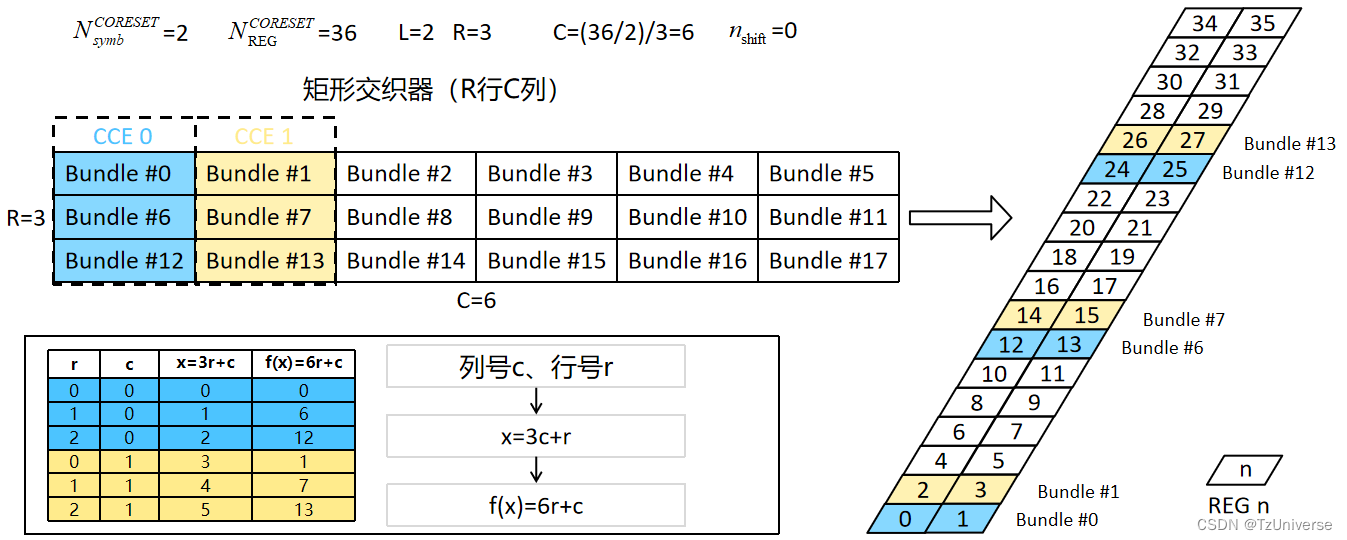

        交织映射中，当=1时，L∈{2, 6}；当∈{2, 3}时，L∈{, 6}。交织器沿用了LTE的矩形交织器，定义为：

其中，R∈{2, 3, 6}，且C必须是整数，即R·C是REG Bundle的个数。（个人看法：x是映射顺序，f(x)是交织后的Bundle索引，即交织后的REG Bundle f(x)按对应的x的顺序，依次映射到每个CCE。）

4、CORESET0的时频资源

        如果在小区搜索期间，从 MIB 中获取到 Type0-PDCCH CSS集合的CORESET（CORESET0）存在，那么UE将从信元 pdcch-ConfigSIB1 中的 controlResourceSetZero 字段获取到CORESET0的连续的RB数和符号数。

        非共享频谱的CORESET0的RB数和符号数由TS38.213 Table13-1~13-10定义（CORESET0的SCS由高层参数 subCarrierSpacingCommon 给出），共享频谱的CORESET0的RB数和符号数由TS38.213 Table13-1A~13-4A定义。下表是Table13-4（SSB和PDCCH的子载波间隔分别是{30, 30} kHz且最小信道带宽是5或10 MHz的CORESET0的RB数和符号数）。

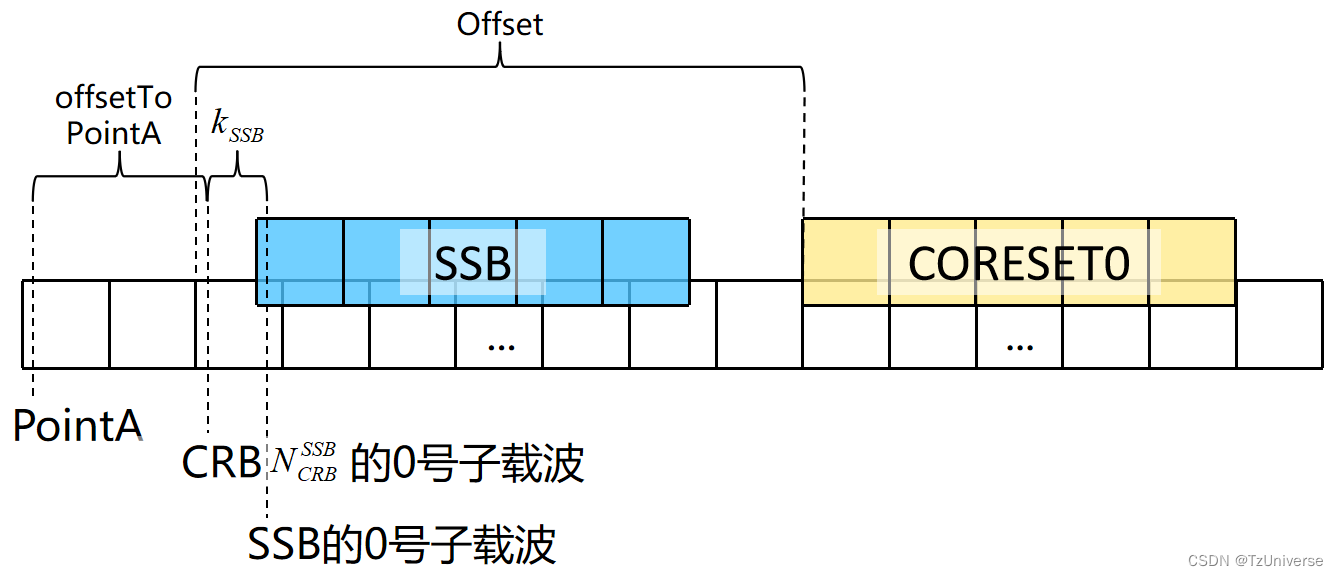

其中，Offset是CORESET0的最小RB的索引到与SSB的第一个RB有重叠的最小CRB的索引之间的RB个数。(Kssb)是CRB 的0号子载波到SSB的0号子载波之间的子载波偏移个数，由高层参数 ssb-SubcarrierOffset 给出。通过 offsetToPointA 获得，是与SSB有重叠的最低频RB的最小子载波到PointA之间的RB数。

5、CORESET相关参数

        CORESET由信元 ControlResourceSet 配置：

        ① 由高层参数  frequencyDomainResources 给出，共45位比特，每个比特对应6个RB，MSB位对应BWP中的最低频处的RB，属于CORESET的RB对应的比特设为1；

        ② 由高层参数 duration 给出，CORESET时域上的符号数，仅当高层参数 dmrs-TypeA-Position 为3时，可取3；

        ③ 映射方式由高层参数 cce-REG-MappingType 给出；

        ④ REG Bundle大小L：非交织时，L=6；交织时，由高层参数 reg-BundleSize 给出；

        ⑤ R由高层参数 interleaverSize 给出；

        ⑥ ∈{0, 1, ..., 274}由高层参数 shiftIndex 提供，若参数未指定，则（physCellIdconfigured）（实现小区间干扰随机化）；

        ⑦ 补充：对于交织或非交织映射，若高层参数 precoderGranularity 的值为"sameAsREG-bundle"，则在一个REG Bundle内使用相同的预编码；若高层参数的值为""，且CORESET中的RE没有与SSB或LTE的小区专用参考信号CRS重叠，则在一个CORESET内连续的RB上的所有REG使用相同的预编码。

（相同的预编码方式使得UE可利用REG Bundle内所有REG上的PDCCH DMRS。）

        CORESET0由信元 ControlResourceSetZero 配置：

        ① 和是CORESET0的频域RB数和时域符号数；

        ② 映射方式默认是交织映射；

        ③ L = 6；

        ④ R =2；

        ⑤  = ；

        ⑥ 当CORESET0由MIB或SIB1配置时，使用普通CP；

        ⑦ 在一个REG Bundle内使用相同的预编码。
