1、LTE中的一些参数

I  采样频率与采样点数

采样频率Fs与采样点数NFFT之比就是△f，即△f=Fs/NFFT。

  例如：LTE子载波间隔15KHZ，采样点数2048个，那么采样频率是：2048×15=30.72MHz

  那么：采样间隔Ts就是：1/30.72MHz = 32.55ns。

II  子载波间隔△f和OFDM符号周期T

子载波间隔△f和OFDM符号周期T互为倒数，即△f=1/T

  一个OFDM的符号周期就是：1/15KHz = 66.67us，那么一个slot内（0.5ms）内就有：

  0.5ms/66.67us = 500/66.67 = 7.5（其实是7个ofdm信号，另外半个所占用的时长做CP的时隙）

  一个OFDM符号的采样点数：66.67us/35.55ns=

III 子载波间隔和带宽

△f与可用子载波数目Nc的乘积，即为信道带宽Bw，即Bw=Nc×△f，但在系统设计时带宽要留有足够的余量，所以Bw要远大于Nc×△f

   20MHz/15kz=1333个子载波，但是其实只有1200个子载波，另外的带宽作为保护带宽使用；

   另外：一个PRB有12个子载波，那么20MHz中就有100个PRB

IV 采样间隔和时隙slot

   在LTE中一个slot的时长是：0.5ms，那么一个slot内就有 0.5ms/32.55ns = 15360个采样点(即：有用符号长度和CP长度之和正好为15360Ts)

   那么一个子帧(subframe)就有30720个采样点

V LTE-FDD帧结构

(1) 正常CP，在第一个时隙中，第0个OFDM符号的CP长度和其他OFDM符号的CP长度是不一样的。第0个OFDM符号CP长度为160Ts，约为5.2us；而其他6个OFDM符号CP长度为144Ts，约为4.7us；每个OFDM周期内有用符号长度为2048Ts，约为66.7us（32.55ns*2048）

(2) 扩展CP，每个时隙的OFDM符号数不再是7个，而是6个。和普通CP配置时隙结构不同的是，一个时隙内，每个CP周期长度一样。

 IV LTE调度周期TTI

LTE的时隙长度为0.5ms，但对0.5ms这一个调度的话，信令开销太大，对器件要求高。一般调度周期TTI设为一个子帧的长度（1ms），包括两个资源块RB的时间长度。因此一个调度周期内，资源块RB都是成对出现的。如下：

 2、LTE帧结构

LTE支持两种双工模式：TDD和FDD，于是LTE定义了两种帧结构：TDD帧结构和FDD帧结构。

这就决定了LTE FDD和TDD具有不同的物理层的帧结构。

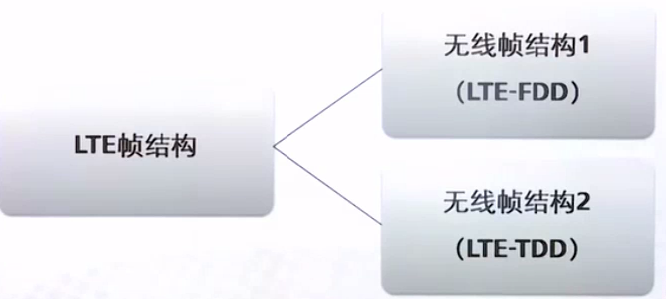

LTE的帧结构与LTE的双工模式密切相关，分为：

（1）FDD帧结构： 无线帧结构1

（2） TDD帧结构：无线帧结构2

 LTE-FDD

上行：10ms内的每个1s子帧都传递上行数据。

下行：10ms内的每个1s子帧都传递下行数据。(即相邻两个时隙)

FDD的帧结构比较简单，而TDD的帧结构，相对于FDD就复杂很多。

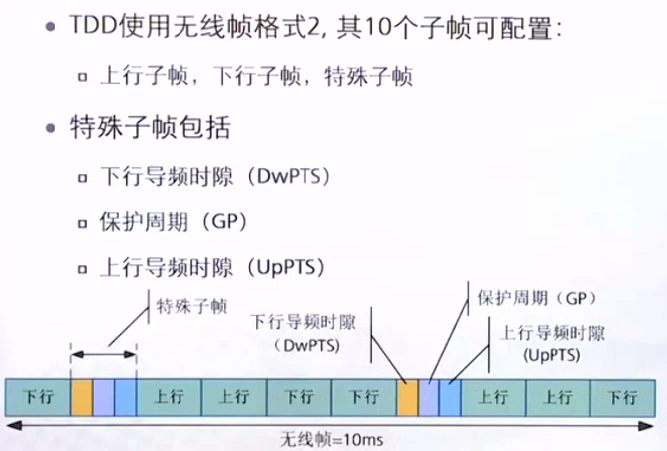

LTE-TDD

（1） 概述

TDD是上下行分时复用相同的载波频率，为了能够及时的响应上行或下行通信，某一次的10ms帧并不是全部用于上行，也不是全部用于下行。而是分时复用与上行或下行。

除了特殊子帧S帧外，其他子帧，是不能再切分为上行或下行的，1ms子帧是上行或下行复用的最小时间单位。

到底10ms帧内，哪些1ms子帧用于上行数据，哪些1ms子帧用于下行数据，哪些1ms子帧为特殊子帧，对于LTE TDD而言，是可以配置的，这个配置称为上下行配比。(特殊子帧作为下行配比)

上行子帧：用于传输上行数据
下行子帧：用于传输下行数据
特殊子帧：用于下行子帧切换上行子帧过渡，但上行子帧切换到下行子帧时不需要特殊子帧。（从图中也可以看出）

(2) 上下行配比

LTE预定义了几种配比，每一种配比称为配置格式Format，如下图所示：

可以看出上下行配比的单元是：子帧 。而NR是以符号为最小单元的，即一个slot可以都是上行、也可以都是下行符号，或都是灵活符号，或者三种的任意组合

每一种配置格式：

• 上下行1ms子帧的比例是确定的，也就是传输的速率比是确定的。
• 上下行1ms子帧的位置是确定的
• 上行子帧内部的14个符号都用于上行
• 下行子帧内部的14个符号都用于下行
• 特殊子帧的个数是确定的
• 特殊子帧的位置是确定的

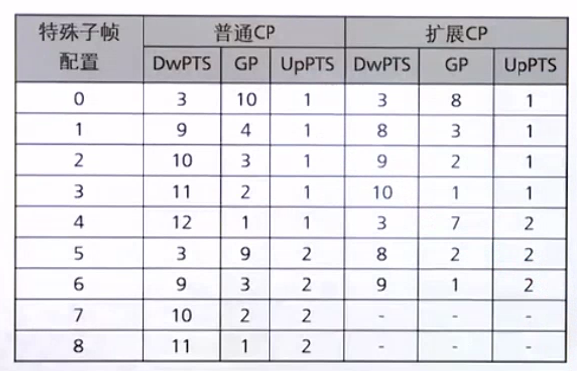

(3) 特殊子帧

 特殊子帧都是1ms配比，1ms（两个slot）内有14个符号

3、常见的时频资源术语

• RE： 1个频域子载波，1个时域OFDM周期。
• RB：12个子载波，6-7个时域OFDM周期。(PRB)
• REG：4个频域子载波，1个时域OFDM周期，相当于频域上连续的4个RE.
• CCE：36个频域子载波，1个时域OFDM周期，相当于频域上连续的9个REG
