66.67us符号的发送时间是怎么来的呢？

这就涉及到：发送一个符号所需的时间，即符号周期是怎么来的？

（1）LTE基带信号的带宽：1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz等多种带宽配置。

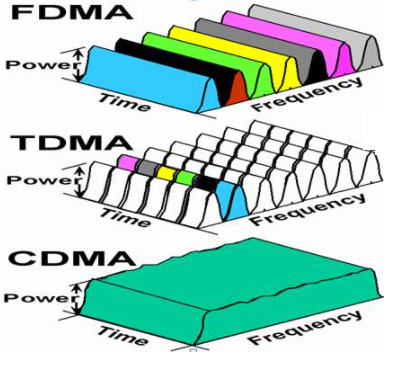

（2）无线资源的复用模式：频分复用FDD + 时分复用TDD

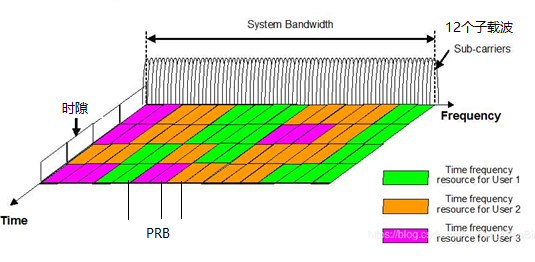

（3）“频分复用“”的最小复用单位：子载载波。

（4）子载波参数：子载波间隔=15K, 20M带宽时子载波的个数=1200。

子载波的基波正弦波信号频率为：15K

子载波的谐波正弦波信号频率为：N * 15K , N=1,2,3,4,5........

那么在66.67us内，可以发送完整的正弦波的个数与N次谐波是一致的，

在66.67us时间内，可以发送1个完整的基波频率的正弦波信号。

在66.67us时间内，可以发送2个完整的频率=2*15K的正弦波信号。

在66.67us时间内，可以发送3个完整的频率=3*15K的正弦波信号。

在66.67us时间内，可以发送N个完整的频率=N*15K的正弦波信号。

由此，由此可见，符号的发送时间，由子载波的基波频率决定的，也就是说，由子载波的间隔所决定的，这个时间，确保能够发送1到N个完整的子载波正弦波信号。
