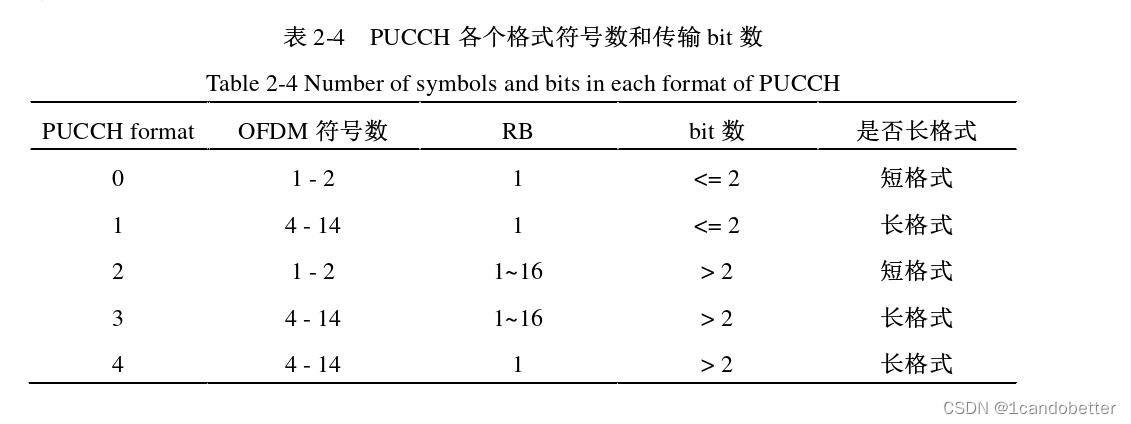

概述

format0	适用于高速率传输信息的场景，能够支持更快的信息反馈
format1	与4G LTE系统的PUCCH格式类似，可以良好的继承4G LTE系统的特性，具有良好的兼容性
format2	在频域上占用多个资源块，与format0比增加了可靠性
format3	占用的时频资源较多，一方面可以传输更多的信息，另一方面增加了导频序列使得可靠性大大提升
format4	占用的时频资源较多，一方面可以传输更多的信息，另一方面增加了导频序列使得可靠性大大提升

format0. format1和format4支持多个用户在同一个资源块上复用相同的时频资源

短PUCCH格式（format0，2）可以支持更快速的HARQ应答和信道状态反馈，支持时隙内跳频，常常用于低时延的场景，而长格式（format1，3，4）可以支持跳频(时隙内和时隙间)可被用于提高传输可靠性。

长PUCCH的持续时间大于短PUCCH，其更多地用于保证UE发送PUCCH的覆盖。

由于format0和format 1的承载的信息少，其基序列可直接通过低峰均比序列进行循环移位生成，由低峰均比序列本身携带UCI信息。而format2. 3和4承载的信息较大，需要对发送的信息进行编码。

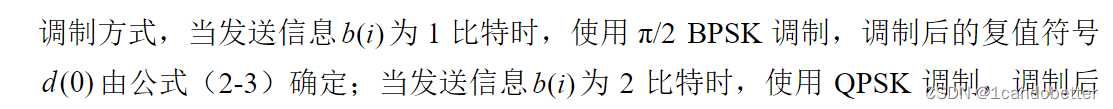

PUCCH的调制比较简单，仅有pi/2 BPSK. BPSK和QPSK三种调制方式

扩频仅仅在format1和format4中使用。对于其他的格式没有扩频和解扩的步骤。

传输预编码在format1. format2. format3. format4使用，在format0中没有相应的步骤。

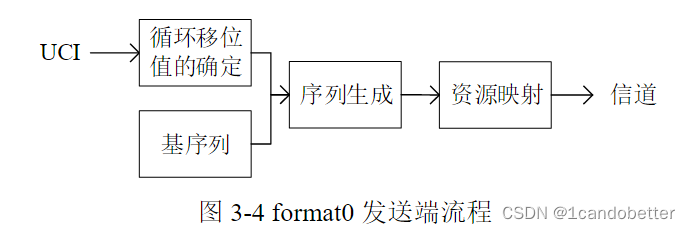

PUCCH 的 format0 在时域占用两个 OFDM 的符号，频域占用 1 个资源块的所有子载波，是唯一没有解调参考信号的格式。使用 format0 发送信息时，只能发送1~2 个比特的 UCI，故而只能传输 HARQ ACK/NACK 和 SR 信息。

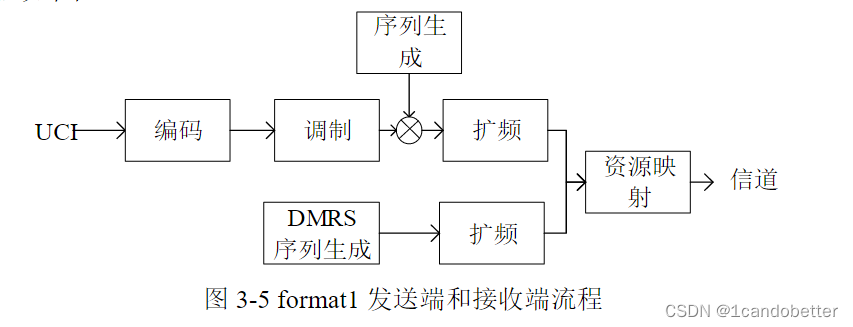

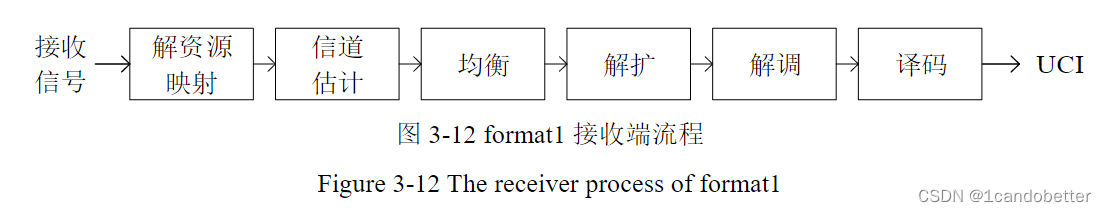

format1 更好的适应信道，使其能在信道状态较差的信道中传输，与format0 相比，在发送信号中加入了解调参考信号，并且在发送过程中增加了调制的过程。具有最强的码分复用能力。其码分复用能力是从两个不同维度实现的，这两个维度为每个OFDM符号上承载的序列的不同循环移位以及不同OFDM符号上使用的正交扩频码。

format2 不支持多个用户在同一个资源块中复用，因此 format2 没有扩频的操作。在 5G NR 系统中与其他格式不同的是，对于 format2 的 DMRS 序列采用伪随机序列，而不是 ZC 序列。是NR所有PUCCH格式中唯一不满足单载波特性的传输格式。（PAPR较高，覆盖受影响）

如果采用序列选择方式以保持单载波特性的话，就需要更多的循环移位支持更多的UCI信息比特发送，这样PUCCH的检测性能就完全不能保证了。

不同格式的发送端

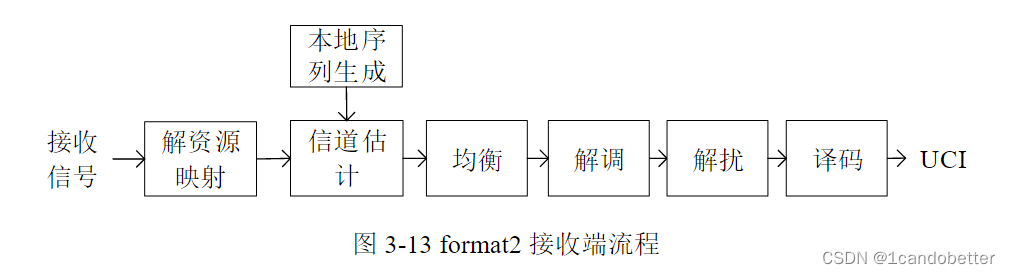

在调制时由于 format2 只传输 2 比特以上的信息，在调制时采用 QPSK 调制方法。由于 format2 不支持多个用户在同一个资源块中复用，因此 format2 没有扩频的操作。在 5G NR 系统中与其他格式不同的是，对于 format2 的 DMRS 序列采用伪随机序列,而不是 ZC 序列。
