概述

NR Rel-15/16学习笔记

  • PUCCH Format 2/3/4占用的物理资源
    • Scrambling
    • Modulation
    • Frequency Domain OCC
    • Transform Precoding for Format 3/4
    • Mapping to physical resources
      • DMRS position
      • Data position
    • Configuration of PUCCH Format 2/3/4
    • Summary

PUCCH Format 2/3/4占用的物理资源

Scrambling

  • PUCCH Format 2
    在这里插入图片描述
    其中，加扰序列 c ( i ) c(i) c(i)的生成器初始化使用如下公式
    在这里插入图片描述
    其中， n R N T I n_{RNTI} nRNTI​由C-RNTI决定；如果配置了高层参数dataScramblingIdentityPUSCH， n I D n_{ID} nID​等于配置的数值；否则， n I D = N I D c e l l n_{ID}=N_{ID}^{cell} nID​=NIDcell​。

  • PUCCH Format 3/4
    在这里插入图片描述
    其中，加扰序列 c ( i ) c(i) c(i)的生成器初始化使用如下公式
    在这里插入图片描述
    其中， n R N T I n_{RNTI} nRNTI​由C-RNTI决定；如果配置了高层参数dataScramblingIdentityPUSCH， n I D n_{ID} nID​等于配置的数值；否则， n I D = N I D c e l l n_{ID}=N_{ID}^{cell} nID​=NIDcell​。

Modulation

  • PUCCH Format 2
    QPSK
  • PUCCH Format 3/4
    QPSK, π / 2 pi/2 π/2-BPSK

Frequency Domain OCC

orthogonal cover code(OCC)

  • PUCCH Format 3
    PUCCH Format 3 没有使用频域扩频码。其占据的RB数目 M R B P U C C H , 3 M_{RB}^{PUCCH,3} MRBPUCCH,3​等于 2 α 2 × 3 α 3 × 5 α 5 ∈ ( 1 , 16 ) 2^{alpha_2} times3^{alpha_3}times5^{alpha_5}in{(1,16)} 2α2​×3α3​×5α5​∈(1,16)，且 α 2 , α 3 , α 5 alpha_2,alpha_3,alpha_5 α2​,α3​,α5​均是正整数，因此，PUCCH Format可能占据的RB数目为 ( 1 , 2 , 3 , 5 , 6 , 10 , 15 ) (1,2,3,5,6,10,15) (1,2,3,5,6,10,15)。
    PUCCH Format 3在某个OFDM符号上占据的RE数目 M s c P U C C H , 3 = M R B P U C C H , 3 × N s c R B M_{sc}^{PUCCH,3}=M_{RB}^{PUCCH,3}times N_{sc}^{RB} MscPUCCH,3​=MRBPUCCH,3​×NscRB​。

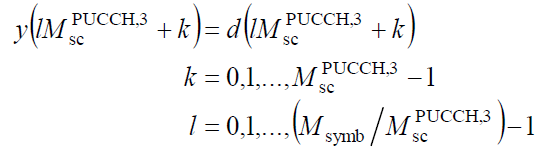

    Modulation后的符号记作 d ( x ) d(x) d(x)，将其映射为 y ( x ) y(x) y(x)，公式如下：
    在这里插入图片描述
    其中， l l l是时序OFDM符号索引， k k k是某个RB上的子载波索引。
  • PUCCH Format 4
    PUCCH Format 4只占据一个RB，因此 M R B P U C C H , 4 = 1 , M s c P U C C H , 4 = 12 M_{RB}^{PUCCH,4}=1, M_{sc}^{PUCCH,4}=12 MRBPUCCH,4​=1,MscPUCCH,4​=12。扩频因子记作 N S F P U C C H , 4 = 2 , 4 N_{SF}^{PUCCH,4}={2,4} NSFPUCCH,4​=2,4，扩频序列 w n w_n wn​如下表所示：
    在这里插入图片描述
    在这里插入图片描述
    扩频的公式如下所示：
    在这里插入图片描述
    以 N S F P U C C H , 4 = 4 N_{SF}^{PUCCH,4}=4 NSFPUCCH,4​=4为例，扩频的过程是将相同的 d ( x ) d(x) d(x)重复4遍，然后乘以扩频序列。
    当 l = 0 l=0 l=0，在第 0 0 0到第 11 11 11个子载波上，发出的是 d ( 0 ) , d ( 1 ) , d ( 2 ) , d ( 0 ) , d ( 1 ) , d ( 2 ) , d ( 0 ) , d ( 1 ) , d ( 2 ) , d ( 0 ) , d ( 1 ) , d ( 2 ) d(0),d(1),d(2),d(0),d(1),d(2),d(0),d(1),d(2),d(0),d(1),d(2) d(0),d(1),d(2),d(0),d(1),d(2),d(0),d(1),d(2),d(0),d(1),d(2)。
    当 l = 1 l=1 l=1，在第 0 0 0到第 11 11 11个子载波上，发出的是 d ( 3 ) , d ( 4 ) , d ( 5 ) , d ( 3 ) , d ( 4 ) , d ( 5 ) , d ( 3 ) , d ( 4 ) , d ( 5 ) , d ( 3 ) , d ( 4 ) , d ( 5 ) d(3),d(4),d(5),d(3),d(4),d(5),d(3),d(4),d(5),d(3),d(4),d(5) d(3),d(4),d(5),d(3),d(4),d(5),d(3),d(4),d(5),d(3),d(4),d(5)。
    因此，与未进行扩频相比，占据的OFDM符号扩大了 N S F P U C C H , 4 N_{SF}^{PUCCH,4} NSFPUCCH,4​倍， l l l的最大索引值为 N S F P U C C H , 4 × M s y m / M s c P U C C H , 4 N_{SF}^{PUCCH,4} times M_{sym}/M_{sc}^{PUCCH,4} NSFPUCCH,4​×Msym​/MscPUCCH,4​。扩频能够使得最多 N S F P U C C H , 4 N_{SF}^{PUCCH,4} NSFPUCCH,4​个UE使用相同的时频资源发送不同的信息。

Transform Precoding for Format 3/4

之后，对PUCCH Format 3/4进行DFT扩展，公式如下所示：

在这里插入图片描述

Mapping to physical resources

DMRS position

  • PUCCH Format 2

    • DMRS序列生成
      在这里插入图片描述
      其中， c ( i ) c(i) c(i)是伪随机序列，生成器的初始化如下所示：
      在这里插入图片描述
      l l l是一个slot内的OFDM符号编号
      n s , f u n_{s,f}^{u} ns,fu​是一个无线帧内的slot编号
      N I D 0 N_{ID}^{0} NID0​等于RRC信令DMRS-UplinkConfig中scramblingID0的值，如果该项缺省，则等于 N I D c e l l N_{ID}^{cell} NIDcell​。

    • DMRS映射
      映射公式如下：
      在这里插入图片描述
      通过该公式，从 r ( 0 ) r_(0) r(​0)开始映射 r l ( m ) r_{l}(m) rl​(m)，将其映射到第 ( k , l ) ( p , u ) (k,l)_(p,u) (k,l)(​p,u)个RE上。其中， k = 0 k=0 k=0对应CRB0的第0个子载波， β P U C C H , 2 beta_{PUCCH,2} βPUCCH,2​是功控因子， p p p是天线端口号，等于2000。可以看出，对于某个用于传输PUCCH Format的RB，其第1，4，7，10个SC被DMRS占据。其示意图如下所示：
      在这里插入图片描述

  • PUCCH Format 3/4

    • DMRS序列生成

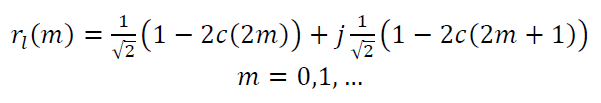

      DMRS序列 r l ( m ) r_l(m) rl​(m)通过下列公式生成：
      在这里插入图片描述
      其中， r u , v ( α , δ ) r_{u,v}^{(alpha,delta)} ru,v(α,δ)​是Low-PAPR序列，和PUCCH Format 0/1使用的序列一样，其参数 α alpha α的选取如下：

      • PUCCH Format 3， α = 0 alpha=0 α=0

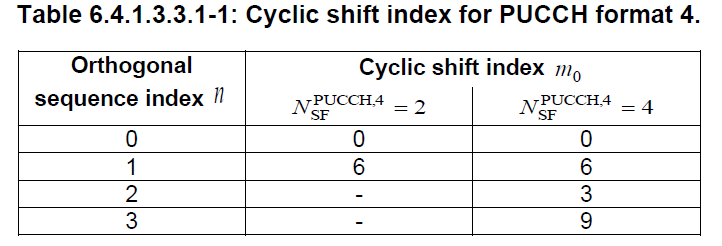

      • PUCCH Format 4, 如下表所示，也意味着当 N S F P U C C H , 4 = x N_{SF}^{PUCCH,4}=x NSFPUCCH,4​=x,x个PUCCH占据相同的时频资源，但是通过码域正交进行区分：
        在这里插入图片描述

    • DMRS映射
      按照如下公式进行映射：
      在这里插入图片描述
      其中， M s c P U C C H , s M_{sc}^{PUCCH,s} MscPUCCH,s​是PUCCH占据的总RE数目，等于 M R B P U C C H , s × N s c R B M_{RB}^{PUCCH,s}times N_{sc}^{RB} MRBPUCCH,s​×NscRB​； k k k是分配给PUCCH最小RB序号的第一个子载波； l l l是第一个用于传输PUCCH的OFDM符号。根据跳频与否以及DMRS数量， l l l的起始位置如下表所示：

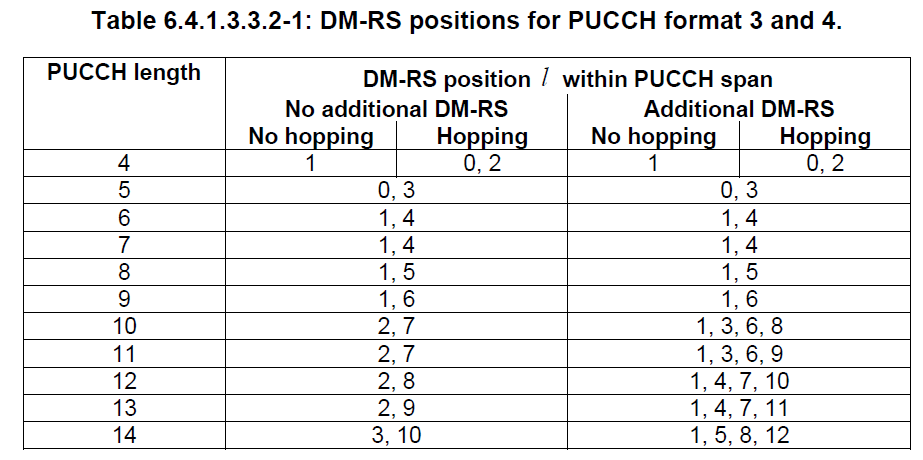

      在这里插入图片描述

对于PUCCH Frequency Hopping, 共有两个Hopping的位置，第一个Hopping的长度是 ⌊ N s y m b P U C C H , s / 2 ⌋ lfloor{N^{PUCCH,s}_{symb}/2}rfloor ⌊NsymbPUCCH,s​/2⌋,第二个Hopping的长度是 N s y m b P U C C H , s / 2 − ⌊ N s y m b P U C C H , s / 2 ⌋ N^{PUCCH,s}_{symb}/2-lfloor{N^{PUCCH,s}_{symb}/2}rfloor NsymbPUCCH,s​/2−⌊NsymbPUCCH,s​/2⌋.

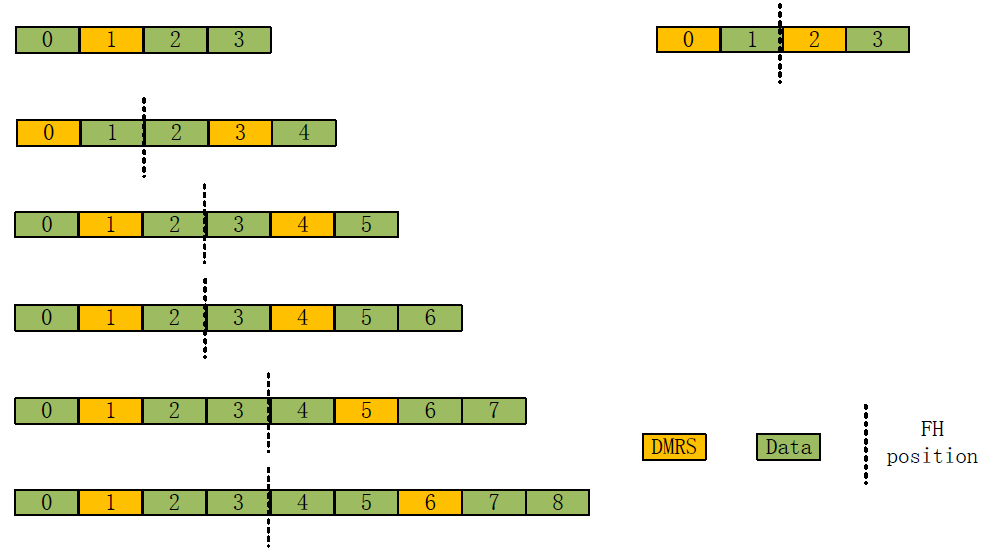

下面示意图是PUCCH length从4到9的DMRS位置示意图，此时配置No additional DM-RS与Additional DM-RS，其DMRS的数量与位置均一致。

在这里插入图片描述

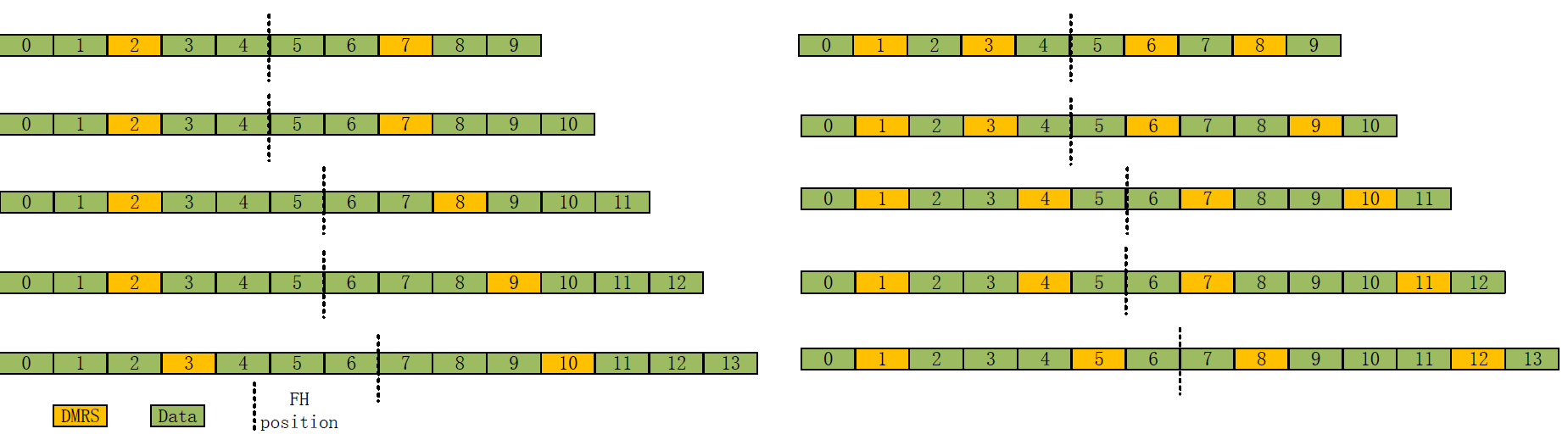

下面示意图是从PUCCH length从10到14的DMRS位置示意图，此时配置Additional DM-RS比No additional DM-RS多两个DMRS，且DMRS的位置也不一致。左边是No additional DM-RS，右边是Additional DM-RS。
在这里插入图片描述

Data position

PUCCH Format 3/4按照先频域再时域的方式将 z ( x ) z(x) z(x)映射到时频资源块上。
在时隙内跳频的情况下，第一个Hop有 ⌊ N s y m b P U C C H , s / 2 ⌋ lfloor{N^{PUCCH,s}_{symb}/2}rfloor ⌊NsymbPUCCH,s​/2⌋个符号，第二个Hop有 N s y m b P U C C H , s / 2 − ⌊ N s y m b P U C C H , s / 2 ⌋ N^{PUCCH,s}_{symb}/2-lfloor{N^{PUCCH,s}_{symb}/2}rfloor NsymbPUCCH,s​/2−⌊NsymbPUCCH,s​/2⌋个符号。两个Hopping对应的PRB位置由RRC信令规定。

Configuration of PUCCH Format 2/3/4

本节主要阐述如何利用RRC配置用于传输PUCCH Format 2/3/4的物理资源。
利用RRC配置PUCCH可以分为两种

  • 通过Cell specific的RRC信令PUCCH-ConfigCommon以及38.213中的默认表格配置用于传输PUCCH Format 0/1的资源。
  • 通过UE specific的RRC信令PUCCH-Config配置用于传输PUCCH Format 0/1/2/3/4的资源。

用于传输PUCCH的资源可以按照能够承载UCI信息的大小分为不同的资源集合，称为PUCCH Resource set。每个Resource set中有多个PUCCH Resource，用于传输相同或不同的PUCCH 格式。

每个UE最多能够配置4个PUCCH Resource Set，第一个PUCCH Resource set最多有32个PUCCH Resource，剩下3个PUCCH Resource最多有8个PUCCH Resource。

如果UE传输的UCI信息包含HARQ-ACK信息，根据UCI的比特位数选择PUCCH Resource Set。

  1. 当 O U C I O_{UCI} OUCI​的比特位数小于2，且其中包含了1/2比特的HARQ-ACK信息和SR信息。
  2. 当 2 < O U C I < N 2 2<O_{UCI}<N_{2} 2<OUCI​<N2​，其中 N 2 N_{2} N2​是由RRC规定的UCI最大payload。如果没有规定， N 2 = 1706 N_{2}=1706 N2​=1706.
  3. 当 N 2 < O U C I < N 3 N_{2}<O_{UCI}<N_{3} N2​<OUCI​<N3​，其中 N 3 N_{3} N3​是由RRC规定的UCI最大payload。如果没有规定， N 3 = 1706 N_{3}=1706 N3​=1706.
  4. 当 N 3 < O U C I < 1706 N_{3}<O_{UCI}<1706 N3​<OUCI​<1706，其中 N 3 N_{3} N3​是由RRC规定的UCI最大payload。如果没有规定， N 3 = 1706 N_{3}=1706 N3​=1706.
  • 首先，来看需要的字段。
    需要配置Resource set, Resource, 某种Format对应的PUCCH-FormatConfig。

PUCCH-Config ::=
SEQUENCE {
resourceSetToAddModList
SEQUENCE (SIZE (1..maxNrofPUCCH-ResourceSets)) OF PUCCH-ResourceSet
OPTIONAL, -- Need N
resourceSetToReleaseList
SEQUENCE (SIZE (1..maxNrofPUCCH-ResourceSets)) OF PUCCH-ResourceSetId OPTIONAL, -- Need N
resourceToAddModList
SEQUENCE (SIZE (1..maxNrofPUCCH-Resources)) OF PUCCH-Resource
OPTIONAL, -- Need N
resourceToReleaseList
SEQUENCE (SIZE (1..maxNrofPUCCH-Resources)) OF PUCCH-ResourceId
OPTIONAL, -- Need N
format1
SetupRelease { PUCCH-FormatConfig }
OPTIONAL, -- Need M
format2
SetupRelease { PUCCH-FormatConfig }
OPTIONAL, -- Need M
format3
SetupRelease { PUCCH-FormatConfig }
OPTIONAL, -- Need M
format4
SetupRelease { PUCCH-FormatConfig }
OPTIONAL, -- Need M
schedulingRequestResourceToAddModList
SEQUENCE (SIZE (1..maxNrofSR-Resources)) OF SchedulingRequestResourceConfig
OPTIONAL, -- Need N
schedulingRequestResourceToReleaseList
SEQUENCE (SIZE (1..maxNrofSR-Resources)) OF SchedulingRequestResourceId
OPTIONAL, -- Need N
multi-CSI-PUCCH-ResourceList
SEQUENCE (SIZE (1..2)) OF PUCCH-ResourceId
OPTIONAL, -- Need M
dl-DataToUL-ACK
SEQUENCE (SIZE (1..8)) OF INTEGER (0..15)
OPTIONAL, -- Need M
spatialRelationInfoToAddModList
SEQUENCE (SIZE (1..maxNrofSpatialRelationInfos)) OF PUCCH-SpatialRelationInfo
OPTIONAL, -- Need N
spatialRelationInfoToReleaseList
SEQUENCE (SIZE (1..maxNrofSpatialRelationInfos)) OF PUCCH-SpatialRelationInfoId
OPTIONAL, -- Need N
pucch-PowerControl
PUCCH-PowerControl
OPTIONAL, -- Need M
...
}
  • PUCCH Resource set
    依次配置Resource set id, Resource set中的Resource资源，Resource上可以承载的最大UCI payload。
-- A set with one or more PUCCH resources
PUCCH-ResourceSet ::=
SEQUENCE {
pucch-ResourceSetId
PUCCH-ResourceSetId,
resourceList
SEQUENCE (SIZE (1..maxNrofPUCCH-ResourcesPerSet)) OF PUCCH-ResourceId,
maxPayloadSize
INTEGER (4..256)
OPTIONAL
-- Need R
}
PUCCH-ResourceSetId ::=
INTEGER (0..maxNrofPUCCH-ResourceSets-1)
  • PUCCH Resource
    根据PUCCH Resource set中的Resource list可以索引到某个具体的PUCCH Resource 配置。
    在PUCCH Resource中，需要先配置PUCCH Format 2/3/4开始的PRB位置。如果使能了跳频，还会配置跳频中第二个PRB的位置。之后，再配置某个PUCCH format具体的时域位置，占据的PRB数目，扩频相关参数等。
PUCCH-Resource ::=
SEQUENCE {
pucch-ResourceId
PUCCH-ResourceId,
startingPRB
PRB-Id,
intraSlotFrequencyHopping
ENUMERATED { enabled }
OPTIONAL, -- Need R
secondHopPRB
PRB-Id
OPTIONAL, -- Need R
format
CHOICE {
format0
PUCCH-format0,
format1
PUCCH-format1,
format2
PUCCH-format2,
format3
PUCCH-format3,
format4
PUCCH-format4
}
}
PUCCH-ResourceId ::=
INTEGER (0..maxNrofPUCCH-Resources-1)

如下所示，针对某种Format，需要配置其占据的RB数目，symbols数目，以及开始的symbol位置。对于Format 4，其只占据一个RB，因此不用配置PRB数目，但是由于其使用了Frequency OCC，需要配置OCC的长度以及OCC序列。

PUCCH-format2 ::=
SEQUENCE {
nrofPRBs
INTEGER (1..16),
nrofSymbols
INTEGER (1..2),
startingSymbolIndex
INTEGER(0..13)
}
PUCCH-format3 ::=
SEQUENCE {
nrofPRBs
INTEGER (1..16),
nrofSymbols
INTEGER (4..14),
startingSymbolIndex
INTEGER(0..10)
}
PUCCH-format4 ::=
SEQUENCE {
nrofSymbols
INTEGER (4..14),
occ-Length
ENUMERATED {n2,n4},
occ-Index
ENUMERATED {n0,n1,n2,n3},
startingSymbolIndex
INTEGER(0..10)
}
  • PUCCH Format Config
    针对某种Format，还需配置一些其他参数。
    Repetition 参数：是否使能slot间跳频(interslotFrequencyHopping)；Repetition次数(nrofslots)。
    DMRS 参数：针对PUCCH Format 3/4，是否需要额外的DMRS(DMRS的数目参见38.211 6.4.1.3.3.2种的Table）
    计算可承载UCI的一些参数：信道编码码率(maxCodeRate)，调制方式(使能BPSK)
    使能CSI/HARQ-ACK的复用汇报：simultaneousHARQ-ACK-CSI
PUCCH-FormatConfig ::=
SEQUENCE {
interslotFrequencyHopping
ENUMERATED {enabled}
OPTIONAL, -- Need R
additionalDMRS
ENUMERATED {true}
OPTIONAL, -- Need R
maxCodeRate
PUCCH-MaxCodeRate
OPTIONAL, -- Need R
nrofSlots
ENUMERATED {n2,n4,n8}
OPTIONAL, -- Need S
pi2BPSK
ENUMERATED {enabled}
OPTIONAL, -- Need R
simultaneousHARQ-ACK-CSI
ENUMERATED {true}
OPTIONAL
-- Need R
}
PUCCH-MaxCodeRate ::=
ENUMERATED {zeroDot08, zeroDot15, zeroDot25, zeroDot35, zeroDot45, zeroDot60, zeroDot80}

Summary

本文主要关注PUCCH Format 2/3/4占用的物理层资源。

  • PUCCH Format 2
    时域：短PUCCH,占据1-2个symbols；
    频域：最多占据16个PRB
    DMRS：FDM with data
    调制方式：QPSK
    是否使能扩频：No
    配置资源方式： UE specific RRC
  • PUCCH Format 3
    时域: 长PUCCH, 占据4-14个symbols
    频域: 占据1,2,3,4,5,6,8,9,10,12,15, 16个PRB.
    DMRS: TDM with data
    调制方式: QPSK, π / 2 pi/2 π/2-BPSK
    是否使能扩频: No
    配置资源方式: UE specific RRC
  • PUCCH Format 4
    时域： 长PUCCH, 占据4-14个symbols
    频域：占据一个PRB
    DMRS：TDM with data
    调制方式: QPSK, π / 2 pi/2 π/2-BPSK
    是否使能扩频: Frequency Domain OCC, N S F , m a x = 4 N_{SF,max}=4 NSF,max​=4
    配置资源方式: UE specific RRC

最后

以上就是贤惠煎饼为你收集整理的PUCCH Format 2/3/4占用的物理资源PUCCH Format 2/3/4占用的物理资源的全部内容，希望文章能够帮你解决PUCCH Format 2/3/4占用的物理资源PUCCH Format 2/3/4占用的物理资源所遇到的程序开发问题。
