概述

DCI format 2_1用来通知eMBB场景下的UE，uRLLC场景下被占用的PRB和OFDM符号，也就是说这些PRB和OFDM被uRLLC场景下的UE给抢占了。

DCI format 2_1采用INT-RNTI(Interruption RNTI，用于在DL指示 pre-emption)加扰，DCI format 2_1的大小可高达126比特，其中每个抢占指示是14比特，用于对应slot中14个OFDM符号。

DCI format 2_1用于指示UE在收到 DCI format 2_1的slot时的前一个slot的资源抢占情况，例加：UE在slot2收到DCI format 2_1，此时DCI format 2_1指示的slot1的资抢占情现，而不是当前slot2的资源抢占情况，与其他指示当前slot资源情况的DCI不同。

如果UE被提供 Downlink Preemption，则UE会配置 Downlinkpreemption->int-RNTI参数提供的INT-RNTI用于监视 PDCCH DCI format 2_1，此外UE还会配置知下参数：

- INTConfigurationPerServingCell(用于指示每个服务小区DCI有效载荷内的14位INT值的位置)配置的一个服务小区集合，其包括由相应的serveringCellId提供的服务小区索引集合以及由positionInDCI配置的DCI format 2_1中preemption指示域的相应位置集合；

- 由dciPayloadSize配置的 DCI format 2_1的信息有效载荷大小，最大126比特；

- 由timeFrequencySet配置的时频资源的示粒度。

对于DCI format 2_1而言，大小最大16比特，由dci-PayloadSize配置，在其中可包含多个服务小区，每个服各小区可包合多个pre-emption指示，在每个服务小区的pre-emption指示个数由positionInDCI/14决定，因为每个pre-emption指示占14比特。

如果UE从配置的服务小区集合中检测到服务小区的DCI format 2_1，则UE可认为在 DCI format 2_1指示的PRB和符号中不会存在到UE的传输，也就是说被uRLLC场景下的UE提前抢占了这些PRB和符号，其中 DCI format 2_1来自于最后一个监视周期的PRB和符合集合，DCI format 2_1的指示不适用于SSB的接收。

PRB集等于激活 DL BWP，其中DL BWP包含个BINTPRB。

如果UE在时隙中的CORESET中发送的 PDCCH中检测到DCI format 2_1，符号集是slot中CORESET的第一个符号之前的最后 $n_{symb}^{slot}*t_{int}*2^{mu - mu_{int}}$ 个符号，其中是由参数monitoringSlotPeriodicityAndOffset所提供的PDCCH监视周期， $n_{symb}^{slot}$ 是每个slot的符号数，μ是服务小区的SCS配置，其映射到DCI format 2_1中的相应字段， $mu_{int}$ 是UE接收PDCCH DCI format 2_1的DL BWP的SCS配置。

如果UE被提供TDD-UL-DL-ConfigurationCommon，则在slot中CORESET的第一个符号之前的最后 $n_{symb}^{slot}*t_{int}*2^{mu - mu_{int}}$ 个符号中排除由TDD-UL-DL-ConfigurationCommon指示为UL的符号，所得到的符号集包括的符号数表示为 $n_{int}$ 。

UE期望 $mu$ 、 $mu_{int}$ 、 $n_{int}$ 所提供的值使得 $n_{symb}^{slot}*t_{int}*2^{mu - mu_{int}}$ 计算得到的值是一个整数。UE不期望在一个slot中由monitoringSymbolsWithinSlot配置对于DCI format 2_1多于一个PDCCH监视occasion。

通过timeFrequencySet为UE提供PRB集合和符号集合的指示粒度。

如果timeFrequencySet的值为0，则DCI format 2_1中的字段的14比特与来自该组符号的14组连续符号具有意义映射，其中前 $n_{int} - left lfloor n_{int} / 14 right rfloor * 14$ 个符号组中的每个符号组包括 $left lceil n_{int} / 14 right rceil$ 个符号，最后的 $14 - n_{int} - left lfloor n_{int} / 14 right rfloor * 14$ 个符号组的每个符号组包括 $left lfloor n_{int} / 14right rfloor$ 个符号，比特值0表示在相应的符号组中给UE的传输，比特值1表示在相应的符号组中没有给UE传输。

如果timeFrequencySet的值为1，则DCI format 2_1中的字段的7对比特具有与7组连续符号的一对一映射，其中前 $n_{int} - left lfloor n_{int} / 7 right rfloor * 7$ 个符号组中的每一个符号组包括 $left lceil n_{int} / 7 right rceil$ 个符号，最后 $7 - n_{int} - left lfloor n_{int} / 7 right rfloor * 7$ 个符号组中的每一个符号组包括 $left lfloor n_{int} / 7right rfloor$ 个符号，用于符号组的一对比特中的第1比特适用于来自该 $left lceil b_{int}/2 right rceil$ 个PRB的集合的前 $left lceil b_{int}/2 right rceil$ 个PRB的子集，该符号组的比特对中的第2个比特应用于来自的最后 $left lfloor b_{int}/2 right rfloor$ 个PRB的子集。比特值0指示在相应的符号组合PRB的子集中到UE的传输，并且比特值1指示在相应的符号组合PRB的子集中没有到UE的传输。

举例说明：如果timeFrequencySet的值为1， $n_{int}$ = 14， $b_{int}$ = 100，则 $7 - n_{int} - left lfloor n_{int} / 7 right rfloor * 7$ = 7， $left lfloor n_{int} / 7right rfloor$ = 2， $left lceil b_{int}/2 right rceil$ = 50， $left lfloor b_{int}/2 right rfloor$ = 50，因此其符号组比特指示示意图如图4.2所示。

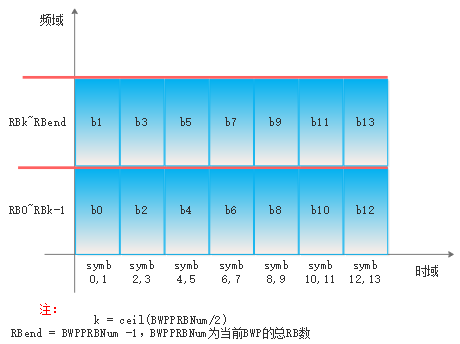

图4.2 符号组比特指示示意图

图4.2中1个slot的14个符号分为7个组，每组2个符号，DL BWP中的BINT个PRB被划分为14个组，因为每个抢占指示为14比特，因此如图4.2可得知，抢占指示比特序列可为：b0b1b2b3b4b5b6b7b8b9b10b11b12b13。由于uRLLC上的调度粒度是2个符号，如果uRLLC业务占用了Sym2,3，则此时DCI format 2_1的抢占指示比特为：00110000000000。

疑问：

1. 假如UE在slot2收到DCI format 2_1，而它指示的是slot1上资源被抢占的情况，而不是slot2，那对于UE而言，slot1都已经属于过去式了，UE还要这个抢占指示做什么？它告诉过去时间的资源抢占情况的目的是什么？

A：用于slot1上所传输的数据在后续重传的合并，UE可以刨除抢占资源上的信息，再与重传数据进行合并，若不刨除，相当于和干扰在合并，可能会出现重传合并错误。如果slot1上的数据没有重传，则DCI format 2_1指示资源抢占情况就没什么作用。
