概述

前言

我们安装OMNET，参考file:///D:/omnetpp-5.4.1-src-windows/omnetpp-5.4.1/doc/InstallGuide.pdf的官方文档，其支持的平台很多，例如window、Ubuntu 、Linux以及红帽等系统，这篇博文以window为例，简单说明其中注意事项和原理。

1. 注意事项

OMNET5.0以后的版本，仅支持64位window，版本为win7和win10。
安装路径不要出现空格和特殊符号
安装时尽量关闭杀毒和防护软件

2. 安装方法

OMNET提供了很多功能宏，如果你不需要其中一些功能，可以通过配置 configure.user 关掉这些功能。初学者的话，建议直接用默认的配置文件就可以了。
第一步：打开 mingwenv.cmd

$ ./configure
$ make

2.1 ./configure

这个命令，主要是来配置编译前的基本环境和编译器。主要包括

mingw32
轻量编译器clang/clang
C/C++ compiler
交叉编译器
make/qmake
Qt5相关配置
安装路径合法性
如果没有什么问题的话，会看到相关的打印：

Your PATH contains /d/omnetpp-5.4.1-src-windows/omnetpp-5.4.1/bin. Good!

2.2 make

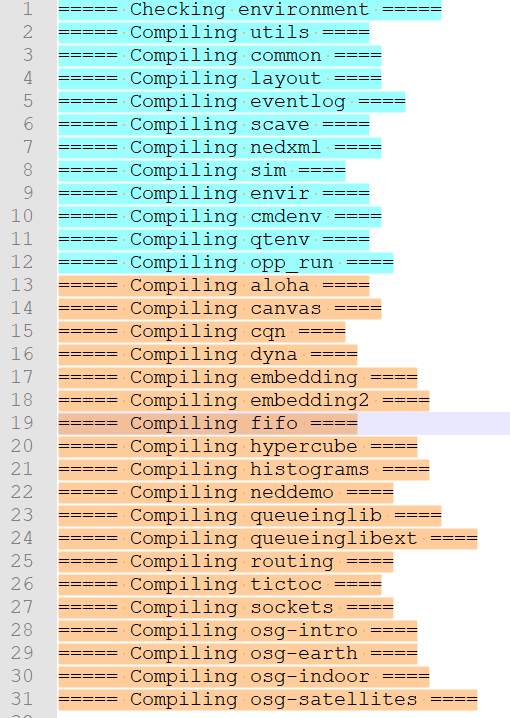

make命令主要作用是编译，分为两部分：

软件本身底层框架及环境
软件本身自带的一些例子

出现以下打印即结束：

Now you can type "omnetpp" to start the IDE

2.3环境变量

如果想在shell之外启动OMNeT++模拟，则需要将OMNeT++的bin、tools/win64/usr/bin和tools/win64/mingw64/bin目录添加到路径中。
在设置环境变量设置对话框中，选择路径或列表中的路径，单击“编辑”。将“；bin”和其他需要的目录附加到值，其中是OMNeT++根目录的名称（例如C:omnetpp-5.4.1），按回车键保存。

3.卸载和单编译

如果我们想要重新安装或者卸载，输入一下命令即可：

$ ./configure
$ make clean
$ make

如果您只想重新编译单个库，请切换到库的目录（例如cd src/sim）并键入：

$ make clean
$ make

在代码中使用多重继承时，MinGW/Clang 3.8会生成不正确的代码。因此，现在不建议使用MinGW/clang。

4.内核原理

OMNeT++主要由六个部分组成：仿真内核库（simulation kernel library,简称Sim），网络描述语言的编译器（network description compiler, nedc），图形化的网络编辑器（graphical network description editor,GNED），仿真程序的图形化用户接口－Tkenv/Qtenv，仿真程序的命令行用户接口－Cmdenv，图形化的输出工具－Plove和Scalar。 Sim是仿真内核和类库，用户编写的仿真程序要同Sim连接，Sim在OMNeT++中占据最为核心重要的地位。
(1)．网络描述（NED）语言
NED是模块化的网络描述语言。网络描述包括大量的对组件的描述，如通道，简单和复合模块的类型。
(2)．用户接口
OMNeT++的用户接口用于实现仿真程序的人机交互，OMNeT++允许模型内部机制对用户可视化，也允许用户启动和终止仿真，并更改模型内部的变量。OMNeT++中的图形化接口是一个用户工具，可方便用户了解模型内部的运行机制。

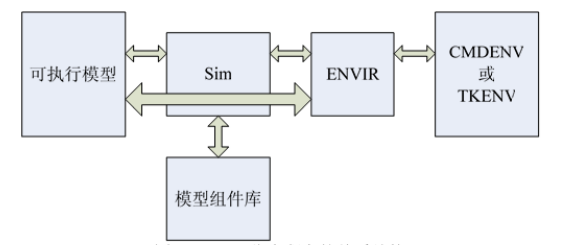

在这里插入图片描述

(1)执行模型和Sim：仿真内核管理将来的事件，当有事件发生时，仿真内核就调用执行模型中的模块。执行模型的模块存储在Sim的main对象中。执行模型依次调用仿真内核的函数并使用Sim库中的类。
(2)Sim和模型组件库：当仿真开始运行创建了仿真模型的时候，仿真内核就实例化简单模块和其它的组件。当创建动态模块时，仿真内核也要引用组件库。实现在模型组件库中注册和查寻组件也是Sim的功能。
(3)执行模型和Envir：ev对象作为Envir的一部分，是面向执行模型的用户接口。仿真模型使用ev对象来记录调试信息。
(4)Sim和Envir：由Envir决定创建何种模型，Envir包含主要的仿真循环，并调用仿真内核以实现必须的功能。Envir捕捉并处理执行过程中发生在仿真内核和或类库中的错误和异常。
(5)Envir和Tkenv，Cmdenv：Envir定义了表示用户接口的TOmnetApp基类，Tkenv和Cmdenv都是TOmnetApp的派生类。main()函数是Envir的一部分，为仿真决定选用合适的用户接口类，创建用户接口类的实例并执行。Sim和模型对ev对象的调用通过实例化TOmnetApp类进行。Envir通过TOmnetApp和其它类的方法实现Tkenv和Cmdenv的框架和基本功能。
