文章代码托管在Delta-sigma-ADC-verilog。quartus目录内包含SDcard .wav播放示例。

FPGA实现音频输出的方式有：

使用I2S DAC芯片。
直接通过引脚输出PWM（脉冲宽度调制）信号。
直接通过引脚输出PDM（脉冲密度调制）信号。

I2S DAC:成本敏感，但声音品质较好。
直接PWM:脉宽精度与计数器位数相关，而且需要很高的计数器时钟，一般不用计数器直接产生PWM，而使用比特取反计数器的方式产生伪PDM参考改进型PWM。PWM是PDM频率恒定时的特例，这种频率固定的方式实现简单，但效果不理想。

本文使用第三种方式PDM输出音频。这里使用Delta-sigma（ΔΣ）ADC产生PDM信号。ΔΣ ADC将模拟信号转成 PDM数字信号，PDM转成模拟信号只需外接低通滤波器。借用以上模拟的方法，使用FPGA进行全数字信号处理：

读取PCM数字音频 -> ΔΣ 调制 -> 输出PDM -> 外部RC低通滤波

一阶ΔΣ调制器的方块图,数字滤波器改用外部RC滤波

ΔΣ 调制过程如上图所示，为方便解释，这里以有符号16bit PCM音频举例，16bit左边输入与1 bit DAC结果相减。1 bit DAC是指输入 1 ，输出 32767(16位有符号数最大值)；输入 0 ，输出 -32768。相减结果的16bit符号数再进行一次积分，然后与 0 比大小，大于0输出1，小于等于0输出0。结果进入1 bit DAC反馈，以及输出为 1bit PDM信号。进行一次处理只输出了1bit PDM，需要将PCM数据保持住，同样的过程处理N次得到N位PDM，这N位PDM信号代表了原PCM数据的量化值。详细原理参见该文章。这里使用二阶ΔΣ：

二阶ΔΣ调制器的方块图

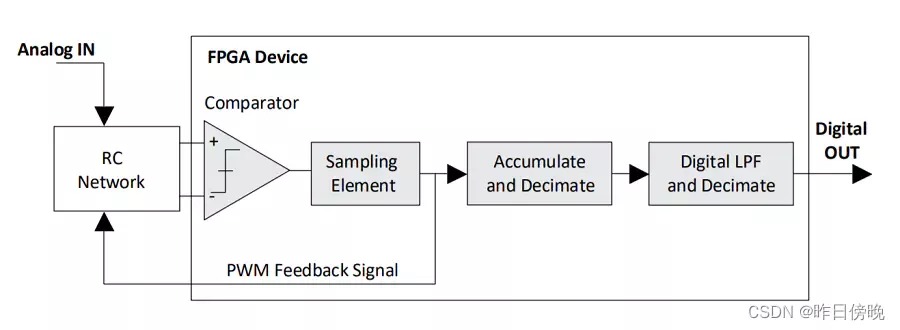

如果将图中左边减法器换成模拟比较器，并且去掉1-Bit DAC，直接将PDM输出到FPGA管脚然后经过低通滤波接到比较器负端，Digital Filter换成累加器，就变成了真正的1-Bit ADC。可以量化模拟比较器正端电平。参考见下图：

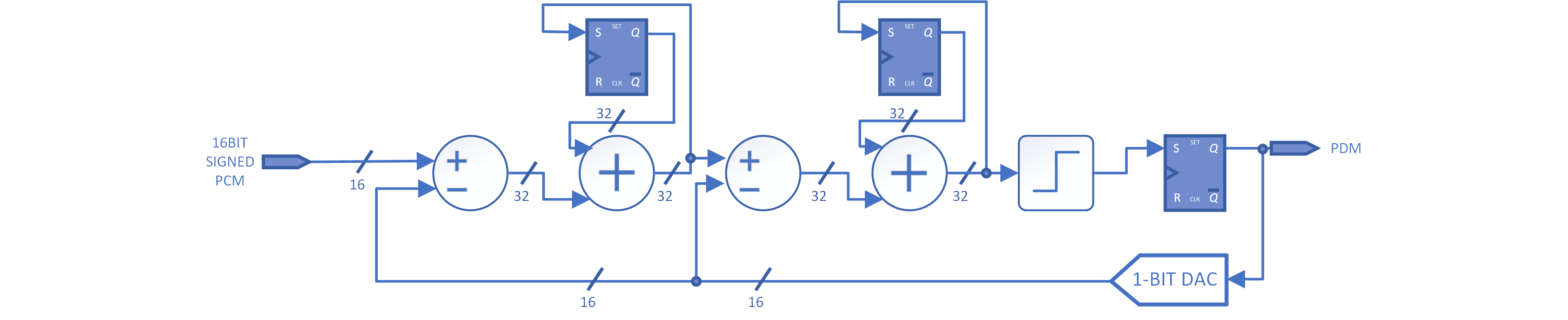

说回二阶数字方法，简单FPGA实现框图如下：

时钟未画出

verilog：

复制代码

/************************************************************************************
*   Name         :Delta sigma ADC
*   Description  :2阶Delta sigma ADC,Generate PDM audio,din的采样率 应该比clk慢N倍,
*                 N量化位数,N=32,64,128,256...,32bit以上时人耳听不出区别
*   Interface    :N/A
*   Origin       :190811
*   Author       :helrori2011@gmail.com
*   Reference    :https://www.cnblogs.com/sci-dev/p/10428042.html
************************************************************************************/
module delta_sigma_adc
#(
    parameter W = 16//输入位宽
)
(
    input   wire                clk     ,
    input   wire                rst_n   ,

input   wire signed [W-1:0] din     ,//signed analog signal
    output  reg                 dout     //PDM signal
);
wire signed [W-1:0]adc1b_max = {1'b0,{(W-1){1'b1}}};
wire signed [W-1:0]adc1b_min = {1'b1,{(W-1){1'b0}}};
wire signed [W-1:0]adc1b_out = (dout == 1'b1)?adc1b_max:
                               (dout == 1'b0)?adc1b_min:
                               'bx;
reg  signed   [W*2-1:0]inte0,inte1;
wire signed   [W*2-1:0]diff0  =   din     -   adc1b_out;
wire signed   [W*2-1:0]rd0    =   diff0   +   inte0;
wire signed   [W*2-1:0]diff1  =   rd0     -   adc1b_out;
wire signed   [W*2-1:0]rd1    =   diff1   +   inte1;
wire          comp            =   (rd1 > 0)?1'b1:1'b0;
always@(posedge clk or negedge rst_n)begin
    if ( !rst_n ) begin
        dout    <= 1'b0;
        inte0   <=  'b0;
        inte1   <=  'b0;
    end else begin
        dout    <= comp;
        inte0   <= rd0;
        inte1   <= rd1;
    end
end
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
/************************************************************************************
*   Name         :Delta sigma ADC
*   Description  :2阶Delta sigma ADC,Generate PDM audio,din的采样率 应该比clk慢N倍,
*                 N量化位数,N=32,64,128,256...,32bit以上时人耳听不出区别
*   Interface    :N/A
*   Origin       :190811
*   Author       :helrori2011@gmail.com
*   Reference    :https://www.cnblogs.com/sci-dev/p/10428042.html
************************************************************************************/
module delta_sigma_adc
#(
    parameter W = 16//输入位宽
)
(
    input   wire                clk     ,
    input   wire                rst_n   ,

    input   wire signed [W-1:0] din     ,//signed analog signal
    output  reg                 dout     //PDM signal
);
wire signed [W-1:0]adc1b_max = {1'b0,{(W-1){1'b1}}};
wire signed [W-1:0]adc1b_min = {1'b1,{(W-1){1'b0}}};
wire signed [W-1:0]adc1b_out = (dout == 1'b1)?adc1b_max:
                               (dout == 1'b0)?adc1b_min:
                               'bx;
reg  signed   [W*2-1:0]inte0,inte1;
wire signed   [W*2-1:0]diff0  =   din     -   adc1b_out;
wire signed   [W*2-1:0]rd0    =   diff0   +   inte0;
wire signed   [W*2-1:0]diff1  =   rd0     -   adc1b_out;
wire signed   [W*2-1:0]rd1    =   diff1   +   inte1;
wire          comp            =   (rd1 > 0)?1'b1:1'b0;
always@(posedge clk or negedge rst_n)begin
    if ( !rst_n ) begin
        dout    <= 1'b0;
        inte0   <=  'b0;
        inte1   <=  'b0;
    end else begin
        dout    <= comp;
        inte0   <= rd0;
        inte1   <= rd1;
    end
end
endmodule

仿真：

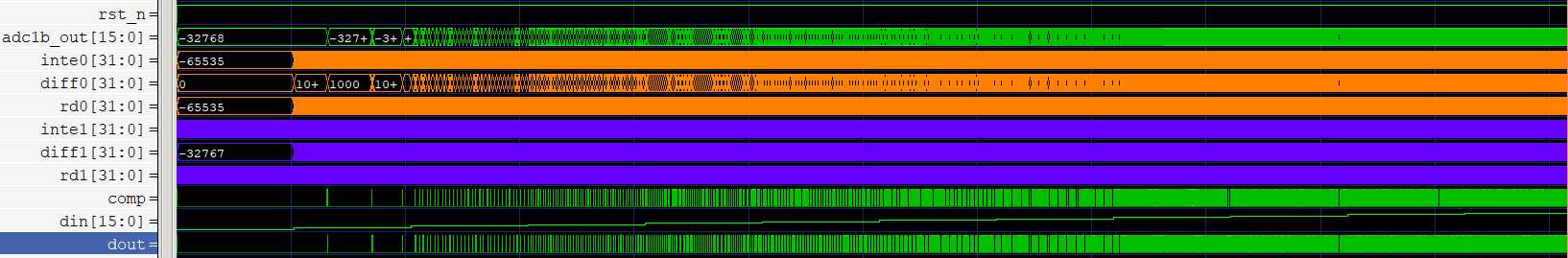

dout=PDM

对该模块进行NATIVE FIFO接口的包装：

复制代码

/************************************************************************************
*   Name         :PDM audio
*   Description  :当音频采样率为48Khz,并选择量化位数为32时,clk频率=48Khz x 32 = 1.536Mhz
*                 rdclk频率=48Khz,rddat数据速率与rdclk一样。rdclk可以由clk分频得到。
*   Interface    :Native FIFO
*   Origin       :190812
*   Author       :helrori2011@gmail.com
*   Reference    :
************************************************************************************/
module pdm_audio
(
    input   wire                clk     ,// FREQ
    input   wire                rst_n   ,
    // connect to FIFO
    input   wire                rdaccess,// The FIFO data is ready,FIFO not empty
    input   wire                rdclk   ,// FREQ/32=48Khz
    output  reg                 rden    ,
    input   wire        [31:0]  rddat   ,// {L[31:16],R[15:0]},signed
    // microphone
    output  wire                pdm_r   ,
    output  wire                pdm_l
);
reg  [1:0]bf0;
wire rdaccess_b = bf0[1];
always@(posedge rdclk or negedge rst_n)begin if(!rst_n)bf0<='b0;else bf0<={bf0,rdaccess};end
always@(posedge rdclk or negedge rst_n)begin
    if ( !rst_n ) begin
        rden<=1'd0;
    end else begin
        if(rdaccess_b)
            rden<=1'd1;
    end
end
delta_sigma_adc #(.W ( 16 ))
delta_sigma_adc_r (
    .clk                     ( clk            ),
    .rst_n                   ( rst_n          ),
    .din                     ( rddat   [15:0] ),
    .dout                    ( pdm_r          )
);
delta_sigma_adc #(.W ( 16 ))
delta_sigma_adc_l (
    .clk                     ( clk            ),
    .rst_n                   ( rst_n          ),
    .din                     ( rddat  [31:16] ),
    .dout                    ( pdm_l          )
);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
/************************************************************************************
*   Name         :PDM audio
*   Description  :当音频采样率为48Khz,并选择量化位数为32时,clk频率=48Khz x 32 = 1.536Mhz
*                 rdclk频率=48Khz,rddat数据速率与rdclk一样。rdclk可以由clk分频得到。
*   Interface    :Native FIFO
*   Origin       :190812
*   Author       :helrori2011@gmail.com
*   Reference    :
************************************************************************************/
module pdm_audio
(
    input   wire                clk     ,// FREQ
    input   wire                rst_n   ,
    // connect to FIFO
    input   wire                rdaccess,// The FIFO data is ready,FIFO not empty
    input   wire                rdclk   ,// FREQ/32=48Khz
    output  reg                 rden    ,
    input   wire        [31:0]  rddat   ,// {L[31:16],R[15:0]},signed
    // microphone
    output  wire                pdm_r   ,
    output  wire                pdm_l
);
reg  [1:0]bf0;
wire rdaccess_b = bf0[1];
always@(posedge rdclk or negedge rst_n)begin if(!rst_n)bf0<='b0;else bf0<={bf0,rdaccess};end
always@(posedge rdclk or negedge rst_n)begin
    if ( !rst_n ) begin
        rden<=1'd0;
    end else begin
        if(rdaccess_b)
            rden<=1'd1;
    end
end
delta_sigma_adc #(.W ( 16 ))
delta_sigma_adc_r (
    .clk                     ( clk            ),
    .rst_n                   ( rst_n          ),
    .din                     ( rddat   [15:0] ),
    .dout                    ( pdm_r          )
);
delta_sigma_adc #(.W ( 16 ))
delta_sigma_adc_l (
    .clk                     ( clk            ),
    .rst_n                   ( rst_n          ),
    .din                     ( rddat  [31:16] ),
    .dout                    ( pdm_l          )
);

顶层使用pdm_audio.v，如需使用该模块，还需要外接32bit宽FIFO，暂存两个声道PCM数据。rdaccess用来告诉pdm_audio.v模块外部FIFO数据准备了一些，可以开始读FIFO。注意clk与rdclk频率相差N倍，N=32,64,128,256...
