概述

转载于

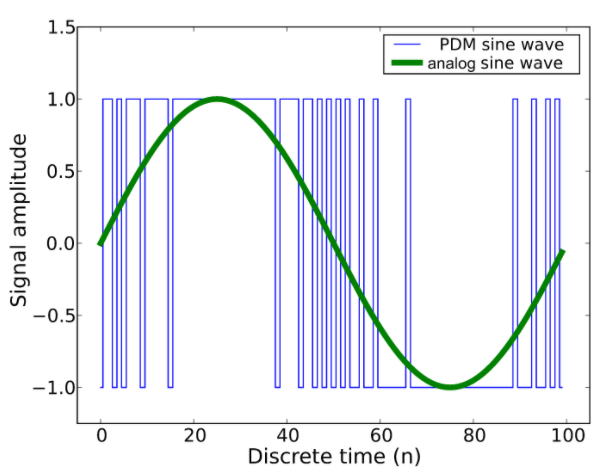

  PDM(Pulse Density Modulation)是一种用数字信号表示模拟信号的调制方法。同为将模拟量转换为数字量的方法。
  PDM使用远高于PCM采样率的时钟采样调制模拟分量,只有1位输出,要么为0,要么为1。因此通过PDM方式表示的数字音频也被称为Oversampled 1-bit Audio。
  相比PDM一连串的0和1,PCM的量化结果更为直观简单。
在这里插入图片描述

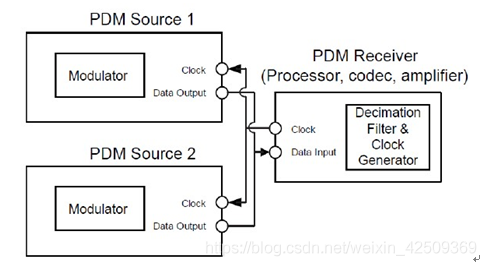

硬件结构

  PDM方式的逻辑相对复杂,但只需要两根线,时钟和数据。
  主设备(此例中作为接收设备)为两个从设备提供时钟,分别在时钟的上升沿(左声道)和下降沿(右声道)触发选择Source 1/2作为数据输入。
在这里插入图片描述

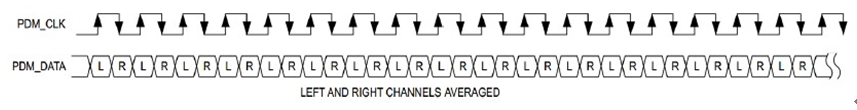

时序图

  它在PDM_CLK的上升沿采样左声道数据,在PDM_CLK下降沿采样右声道数据,具体如下所示:
在这里插入图片描述

主要用于手机和平板电脑等便携设备的音频
PDM在诸如手机和平板等对于空间限制严格的场合,即尺寸受限应用中优势明显,有着广泛的应用前景
在数字麦克风应用很广。
手机cpu到蓝牙的通话实时音频和mp3
