前言

最近在学习利用MATLAB来搭建s函数，记录一下。

准备

• MATLAB R2020a

参考视频

S-Function/S函数，一个实例带你直接上手

参考文章

S-Function 入门
S函数的学习
关于 matlab 的 s 函数的 DirFeedthrough

搭建模型

过程

打开matlab，在命令行输入

edit sfuntmpl.m

然后弹出一个s函数的模板，如下图所示
然后再创建3个M文件，分别命名为plant、ctrl和parameters。暂时是空白的，如下图所示

然后把模板的代码复制一下，分别粘贴到plant和ctrl的M文件里。

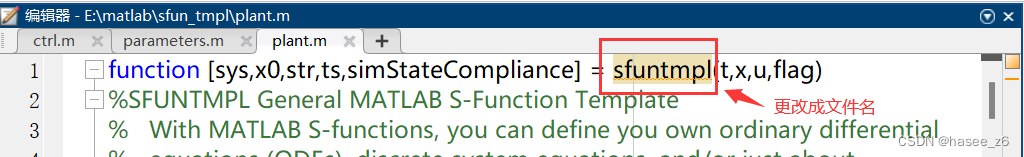

接下来把函数名更改成文件名

更改后

ctrl的文件类同。

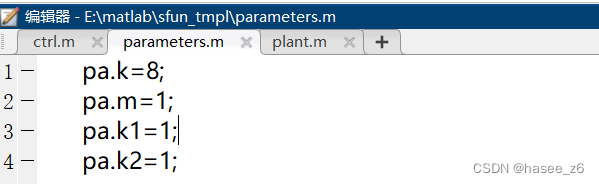

在parameters的M文件输入下列参数，也就是结构体，可以将其视为常数。

把pa结构体加载进工作区（执行一下M文件，struct就是结构体的意思）

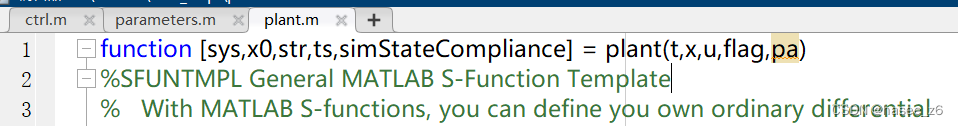

接着，把结构体传入函数

—t：当前时间
—x：状态向量（列向量），形如$$x=[x_1,x_2,\cdot \cdot \cdot \cdot ,x_n{]}^{\mathsf{T}}$$
—u：输入向量

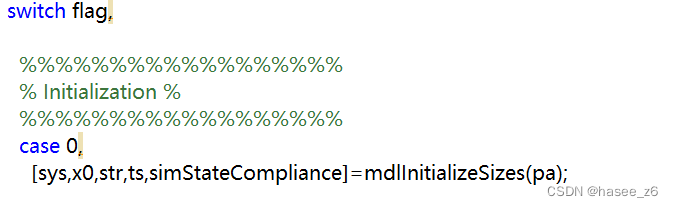

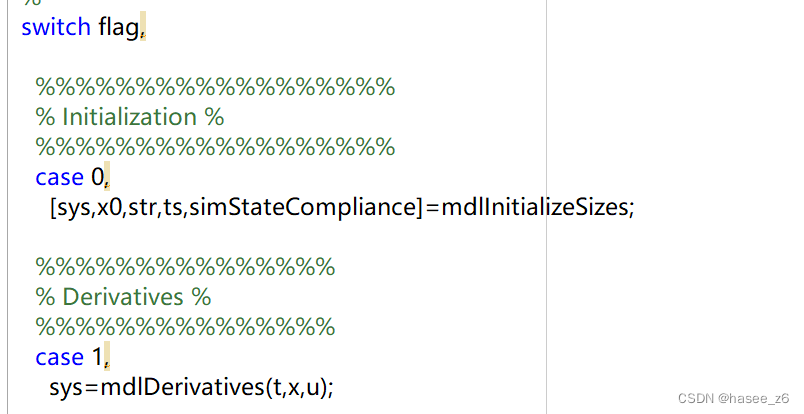

—flag：标志位，标志指示S函数要执行的任务的整数值，不同的整数值调用不同的函数，如下图所示，值是0就选择初始化函数，是1就选择求导函数
—pa：传入的结构体

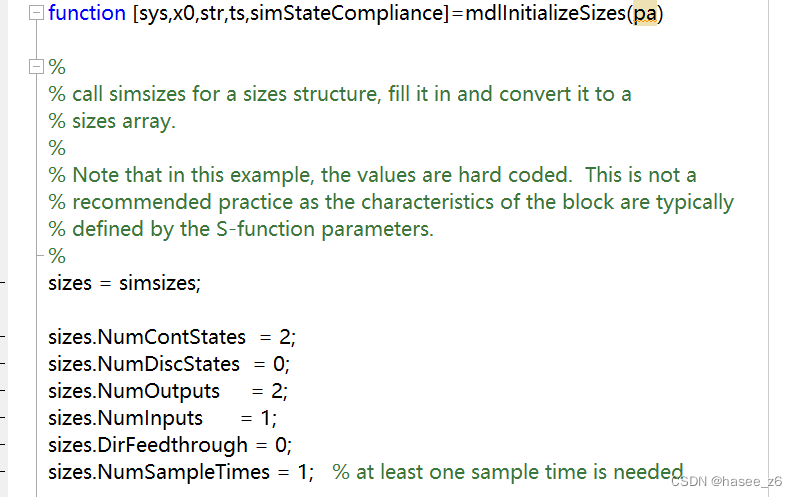

初始化函数

记得把结构体pa传入函数

—NumContStates：连续状态数（模型有两个状态变量$\mathrm{d}{x}_1$，$\mathrm{d}{x}_2$）
—NumDiscStates：离散状态数（连续模型）
—NumOutputs：输出数量（$x_1$，$x_2$）
—NumInputs：输入数量u
—DirFeedthrough：直接馈通标志（输出是否由输入u控制，1是，0否）
比如，用输出状态方程描述：y=Cx+Du，如果D不是零，那么输出就是由输入控制
—NumSampleTimes：采样次数（一般情况下填1）

—x0 = [0 0]：初始状态变量设置为零
—str = []：保留参数，变量设置为空（未来可能使用）

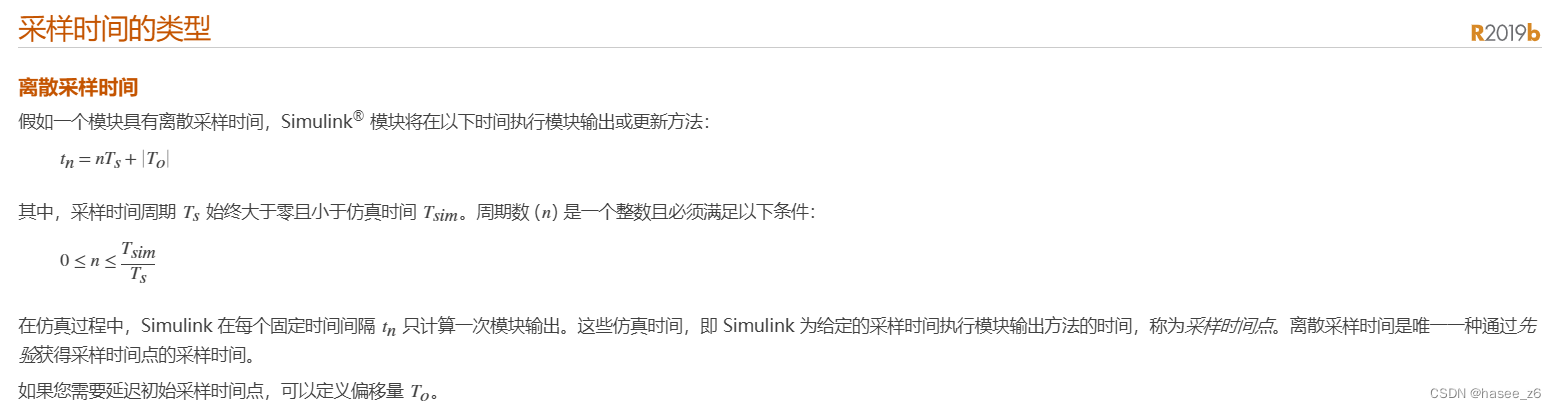

—ts = [0 0]：ts = [Ts, To]，其中 Ts 是采样期间，To 是初始时间偏移量。表示从零时刻开始，每隔零秒进行采样，也就是连续系统。一个离散模型每隔两秒生成一次输出，ts = [2, 0]。如下图所示

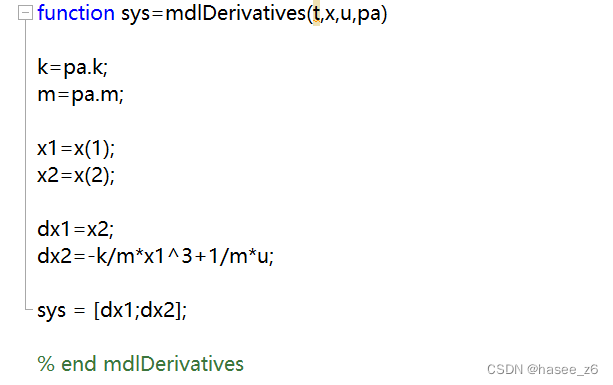

连续状态求导（微分）

记得把结构体pa传入函数

x(1)和x(2)指的是传入x中的$x_1和x_2$，sys是返回dx1和dx2，也就是搭建模型。

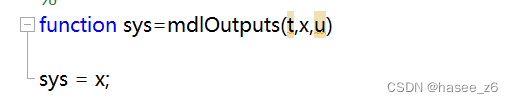

输出函数

输出函数输出向量x，也就是$x_1和x_2$

仿真模型

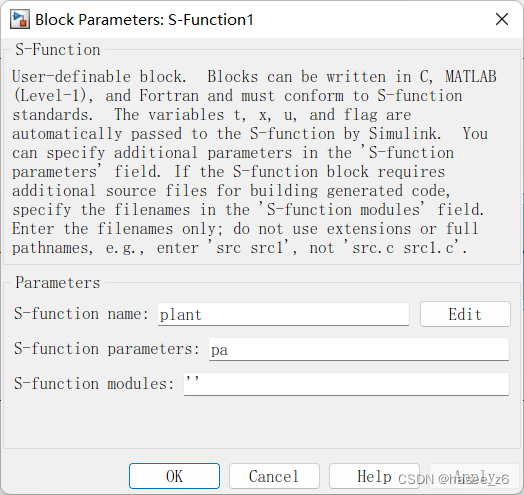

因为我们只是写了plant的M文件，所以点击simulink的库浏览器选择s函数模型，然后双击模型，更改如下图所示，名字为函数的名字plant，参数为结构体pa。

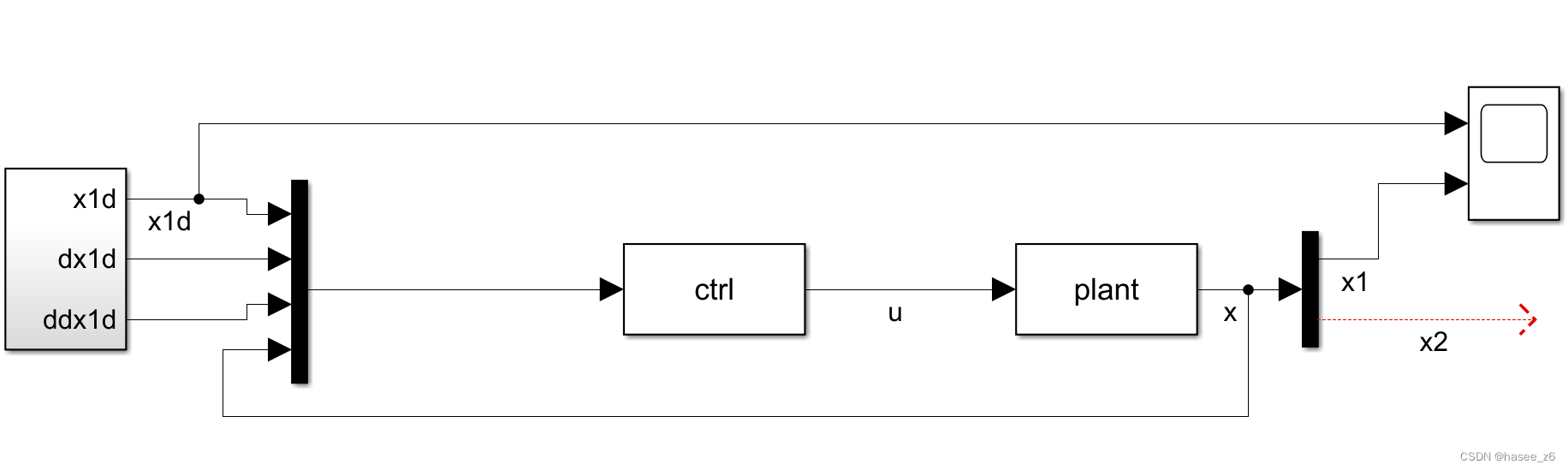

因为搭建的模型是为了比较x1d趋近于x1的程度，整个模型的搭建可以参考视频，下面是加入ctrl的M文件后，模型的最终结果

• plant:被控对象
• ctrl:控制器
• x1d:$x_{1}d的导数$
• dx1d:$x_{1}d的二阶导$
