概述

在使用matlab的fdatool设计滤波器时，导出的系数往往是sos型的，我们常用传输函数形式的b,a参数来使用。这就需要对导出的sos系数进行转换。
以下为一个实例：
1.比如在fdatool里面设计一个带通滤波器，按照如图的矩形框设计好参数以后，依次点击edit—>direct-form I SOS，将默认的direct-form II型参数转换为I型参数。这里不再阐述I型和II型结构的区别，大家可以自行百度一下滤波器的结构。
在这里插入图片描述
2.类型转换以后，在点击file–>export，如下图所示：

这里按照如图所示选择就可以。

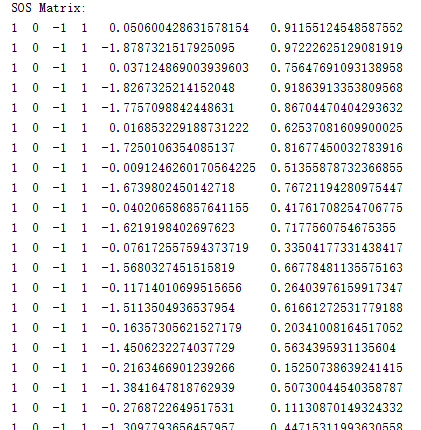

3.点击2步骤的export以后，会在matlab的主界面弹出一个文档，里面是生成的滤波器系数。如下图所示：

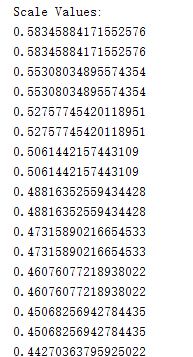

这里分别生成了SOS系数和scale value，scale value即为gain增益。
4.最后一步，进行类型转换，化为常用的传递函数形式，分别将上述的SOS和gain参数保存为矩阵sos和gain，输入以下命令：
[b,a]=sos2tf(sos,gain）；
到此，即完成转换，可以使用matlab自带的filter函数进行滤波了。
