概述

引言

参考文献:1、0.05-6GHz有源偏置增益模块的设计
      2、0.1~6GHz高线性度低功耗InGaPGaAsHBT射频放大器

  在电子电路设计中,通常用达林顿晶体管来取代单独的晶体管来改善增益模块的性能。达林顿管又称复合管,就是将多只晶体管按一定的方式级联起来,可以达到增大电流放大倍数,减小前级驱动电流,改变管子类型的目的。
  理论上传统的达林顿结构是采用达林顿晶体管来代替单管组成的共射极负反馈放大器的形式,这种结构的达林顿晶体管利用电流放大倍数的特点,很容易获得较高增益。
  共射极放大电路同时具备电流与和电压放大能力,且输入电阻适中、输出电阻大、频带较窄,常用于低频电压放大电路,共基极放大电路只能放大电压而不能放大电流,但在3种基本放大电路中具有最好的频响特性。

一、达林顿晶体管的组成及其电流放大倍数

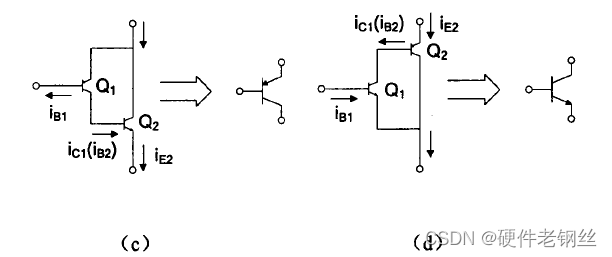

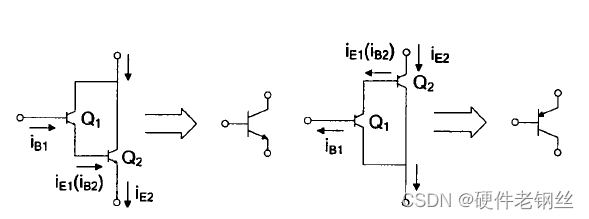

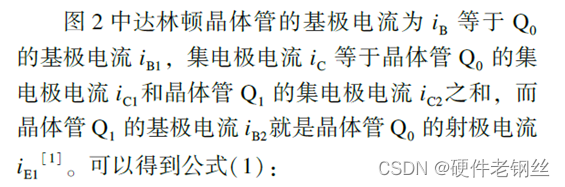

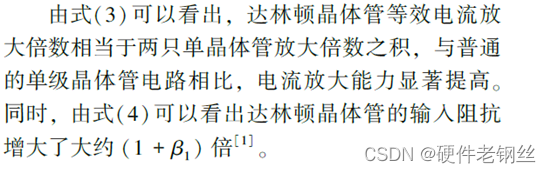

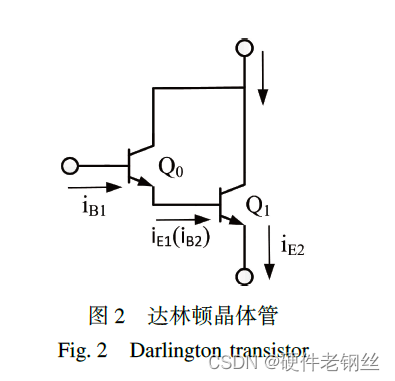

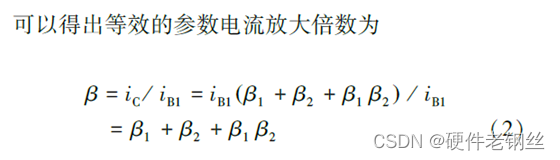

  达林顿晶体管的极性由组成它的第一只晶体管决定的。图1的(a)和(b)给出了常用的达林顿晶体管,由两只同类型(NPN或PNP)晶体管组成的,可等效成与它们的晶体管同类型的管子;图1的©和(d)所示为不同类型晶体管组成的达林顿晶体管,可等效成与第一只晶体管Q1管同类型的晶体管。下面将以图(a)为例说明复合管的电流放大倍数β与晶体管Q1、Q2的电流放大倍数β1、β2的关系。
在这里插入图片描述
           (a)               (b)
在这里插入图片描述
                    图1、达林顿晶体管
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

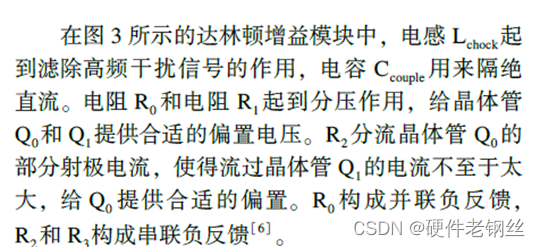

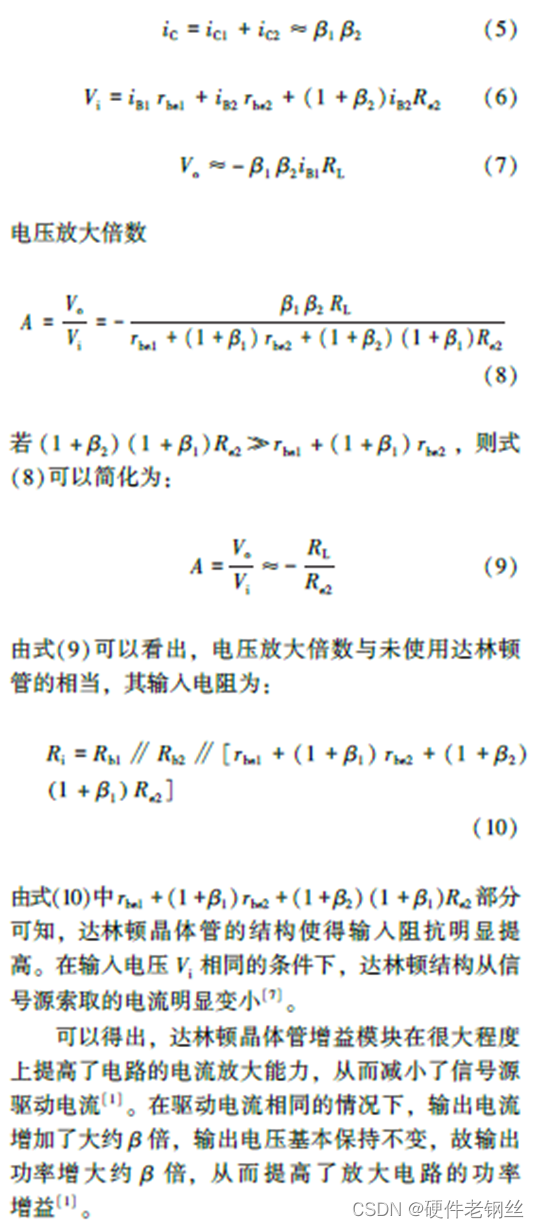

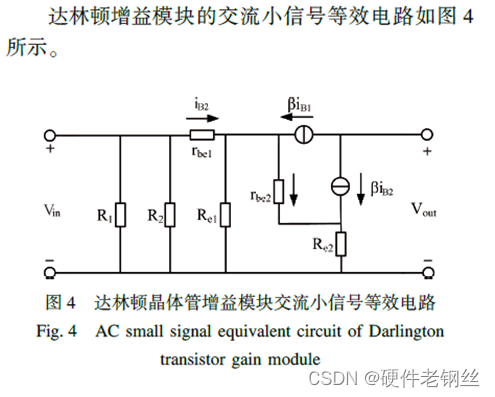

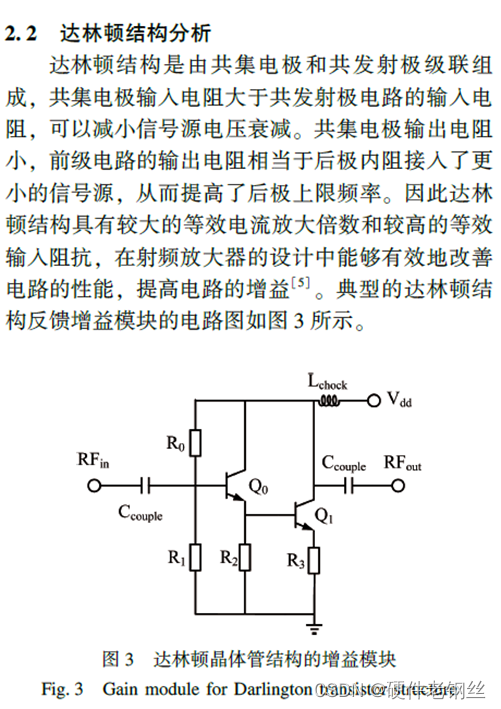

二、达林顿结构分析

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
