实验一 典型环节的MATLAB 仿真
一、实验目的
1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。
2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。
3．定性了解各参数变化对典型环节动态特性的影响。 二、SIMULINK 的使用
MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。
1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真
环境下。
2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。
3．在simulink 仿真环境下，创建所需要的系统。
以图1-2所示的系统为例，说明基本设计步骤如下：

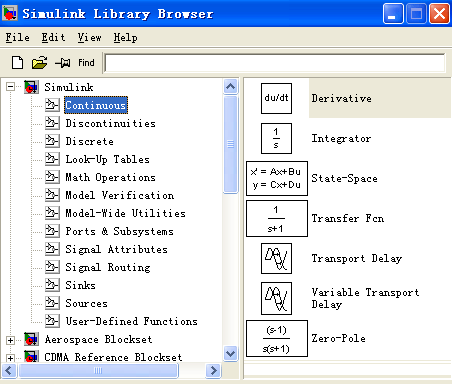

图1-1 SIMULINK 仿真界面 图1-2 系统方框图
