1 Repeat Code 的简单介绍

首先，回答一个简单的问题，为什么要进行信道编码？答案显而易见，为了对抗噪声与干扰再

发生错误之后还有一定的纠错与检错能力，提高通信系统的可靠性。我们发送的信息比特，如果不

进行一定的保护措施（信道编码），接收端原本就不知道你所发的具体信息，一旦出错，后果不言

而喻。 重复码(repeating code)是一种简单的信道编码方式，简单易操作。其实质就是将每个要发

送的符号重复发送，比如(4，1)二元重复码，其编码方法就是将原来二进制序列中的每一个“0”编

成“0000”，将每一个“1”编成“1111”。

接下来，提出一个问题，重复码一定有效吗？此处暂时不给出答案，后面会进一步给出答案。

读者稍安勿躁，且听小生慢慢道来。

2 编码与译码的原理

2.1 简单映射

本次matlab的基带仿真，使用信道为高斯白噪声信道，使用的调制方式BPSK; 再编码一方，很

是简单，由于我们实在GF(2) 上进行操作，重复编码如下：

$0rightarrow 0000$

$1 rightarrow 1 1 1 1$

采用BPSK，我们设计映射规则如下：

$0 rightarrow 1, 1rightarrow -1$

此处的0，1 是码字中的0，1，而不是原始信息序列的0，1；

流程如下：

2.2两种Decoder 算法

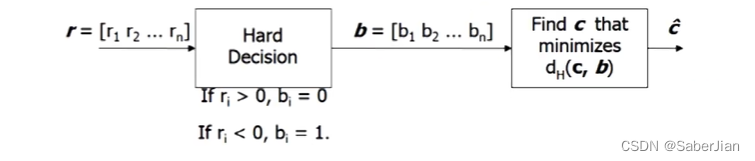

（1） Hard Decision Decoder

根据接收到的序列直接判0或1，得到码字 b, 接下来使用最小距离译码，得到我们的译码估计序

列 $hat{c}$ ;

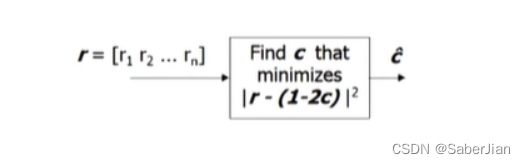

（2） Maximum Likehood Decoder(Soft Decision Decoder)

根据接收到的序列 r 不直接判0或1，而是把 r 与需用码字的符号映射做一个相关性的估计，

取相关性最大的作为我们的译码估计序列 $hat{c}$ ;

3 仿真实现与结果

仿真代码如下：

%% （1，4）重复码matlab的基带仿真，使用信道为高斯白噪声信道，使用的调制方式BPSK;

clear all;
clc;
snrdB_min = -3; % 最小信噪比
snrdB_max = 6;  % 最大信噪比
snrdB = snrdB_min :1:snrdB_max;
R = 1/4; %码率
EbN0 = 10.^(snrdB/10); % 信噪比数值与dB值之间的运算
% sigma = sqrt(1/(2*R*EbN0));
len = length(snrdB);

k = 1; % Message bit
n = 4; % length of codeword
BER_sim1 = zeros(1,len); % 初始化
BER_sim2 = zeros(1,len); % 初始化

%%
codwords = [ 0     0     0   0;

             1     1     1   1];

for j =1:len % 不同信噪比下的仿真

    bit_errors_num1 = 0; N_Simulation = 100000;
    bit_errors_num2 = 0;
    for i=1:N_Simulation
        msg = randi([0,1]); % 产生信息比特
        codeword1 = [msg msg msg msg]; % 根据生成矩阵生成码字
        codeword2 = msg;

         sigma1 = sqrt(1/(2*R*EbN0(j))); %计算编码之后实际的噪声方差
         sigma2 = sqrt(1/(2*EbN0(j))); %计算出未编码实际的噪声方差

         s1 = 1-2*codeword1; % BPSK调制
         s2 =  1-2*codeword2; % BPSK调制

          r1 = s1 + sigma1*randn(1,n); %  加入噪声
          r2 = s2 + sigma2*randn(1); %  加入噪声
%%  硬判决
          b2 = (r2<0);

          b1 = (r1<0);
          % 最小距离译码
          dis = mod(repmat(b1,2,1)+ codwords,2) * ones(4,1);
          [m1, pos1] = min(dis);
          mes_cap1 = codwords(pos1,1);

%% 软判决
          corr = (1-2*codwords)*r1';
          [m2,pos2] = max(corr);
          mes_cap2 = codwords(pos2,1);
%% 计算误码率
          %err_num1 = sum(msg ~= mes_cap1); % 编码之后使用硬判决
          err_num1 = sum(msg ~= mes_cap2); % 编码之后使用软判决

          err_num2 = sum(msg ~= b2); % 未编码使用硬判决
          if (err_num1 >0)
               bit_errors_num1 = bit_errors_num1 + err_num1;

          end

           if (err_num2 >0)
               bit_errors_num2 = bit_errors_num2 + err_num2;

           end
          BER_sim1(j) =  bit_errors_num1 /  N_Simulation; % 误比特率
          BER_sim2(j) =  bit_errors_num2 /  N_Simulation; % 误比特率
    end
end


%% 画图
semilogy(snrdB,BER_sim1,'b',snrdB,BER_sim2,'*');
axis([snrdB_min snrdB_max 0.0001 1]);
xlabel('SNR in dB');
ylabel('BER');
title('BPSK仿真的1/4repeating code BER曲线图')
legend('code','uncode');

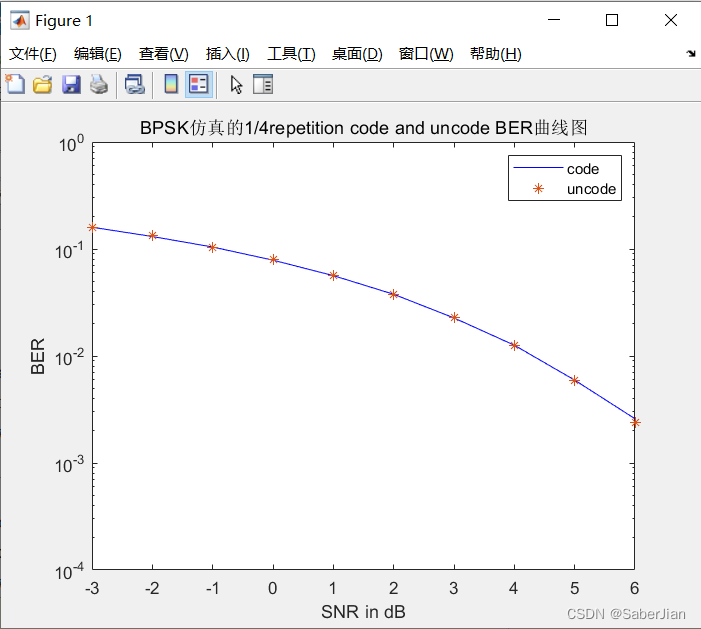

仿真结果如下：

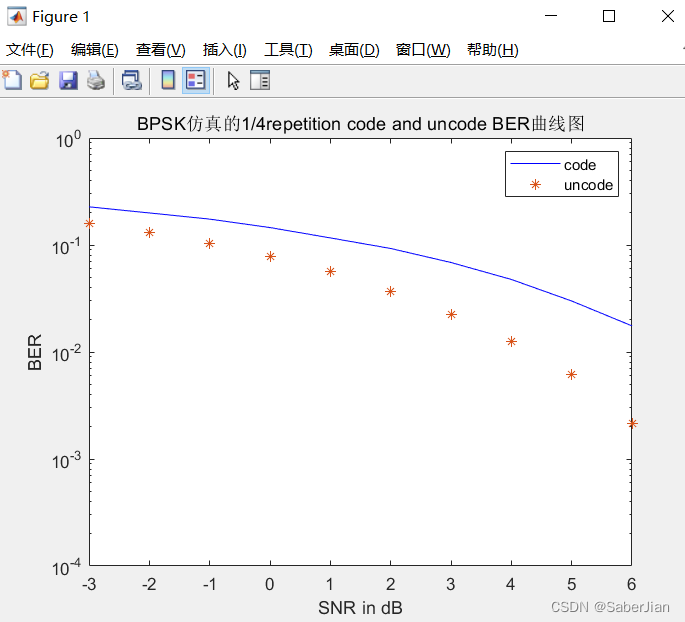

repetition code 使用硬判决，uncode 也使用硬判决：
