Webrtc架构

Webrtc官方网址：https://webrtc.org/
Webrtc老版官网地址：https://webrtc.github.io/webrtc-org/
Webrtc学习网址：https://webrtc.org.cn/
Webrtc中文文档https://github.com/RTC-Developer/WebRTC-Documentation-in-Chinese
W3C API文档：https://www.w3.org/TR/webrtc/

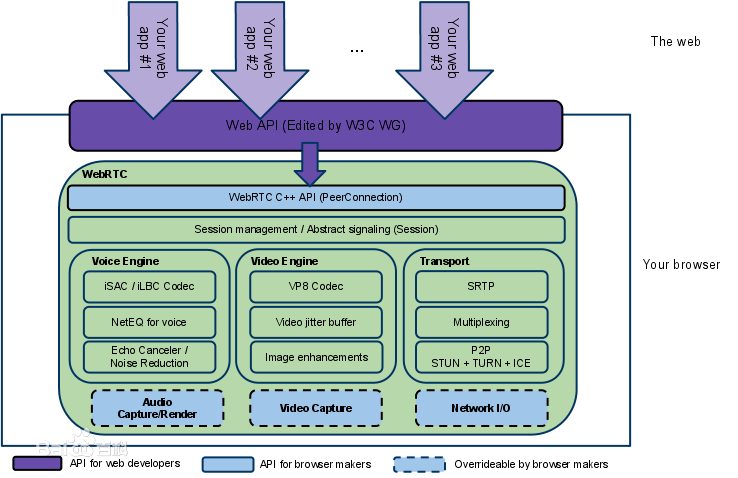

可以从webrtc官方找到这张图。
可以简单将这张图分为两大部分，最核心的是绿色的部分：是webrtc库所提供的核心功能。另外在这个方块之外的紫色部分：是浏览器提供的JavaScript的api层。也就是说浏览器对webrtc核心层的C++ API做了一层封装，封装成了JavaScript接口。上层应用就是这一个个的箭头，一个个的上层应用可以在浏览器中访问浏览器所提供的API，这样，最终就获取到了核心层去获取音频、视频，然后去编解码，通过传输去发送。

分层

这就是它的整体分层，一个是应用层，一个是核心层。我们需要学习的webrtc库是属于核心层，图中的绿色部分，我们自己去实现应用其实也是参考整个浏览器的这个实现模式，在上层可以实现自己的api，最终调核心层的C++ API,也就是通常说的native api，在内部就会一层层的调用下来，最终，实现音视频的整个逻辑。
这是从大体上看，接下来仔细看看核心层，也是比较复杂的部分。
核心层也是按层级区分的，分为4层：

第一层

①第一层webrtc C++ API(PeerConnection)，是C++ API，也就是提供给外面的api接口，这些api其实并不多，甚至可以说非常少，可以通过它的源码就能知道。这一层最主要的就是PeerConnection对等连接，也就是连接。Webrtc最主要的就是P2P传输。在peerconnection里又包含了很多，包含传输质量、传输质量报告、各种统计数据、各种流，都是封装在这个peerconnection里的。在这个连接之外，还有设备管理、音视频数据的采集、还有普通的非音视频数据的传输，基本上就分为这几类api。
可以看出webrtc设计的非常精巧。对于上层来说，提供的api越简单，对于应用层来说，做起来就越方面，这样，对于开发就降低了难度。但是对于内部来说，这个native api层就比较复杂了。

第二层

②第二层Session Management/Abstract signaling(Session)，是session管理层，也就是上下文管理层。包括创建了音频、视频，也就是说应用里创建了音频视频还有非音视频数据传输，都可以在session层去做处理，也就是说在这一层管理这些相关的逻辑，这一层其实也不是很重，最终的下一层第三层。

第三层

③第三层包括了音频音频Voice Engine、视频音频Video Engine、传输Transport。每一个引擎里又包含了很多模块。稍后再详细介绍。

第四层

④最后一层是与硬件相关的，包括音频的采集与渲染【Audio Capture Render】，视频的采集【Video Capture】（这里需要注意的是在webrtc库的核心层是没有视频的渲染的，所有的渲染都需要应用层或者浏览器自己去做），最后就是【Network IO】网络IO。
图中所有划虚线的框，表示都是可以重载的，这样就增加了更大的灵活度，当不需要webrtc引用库的某些模块的时候，可以自己去实现一个模块去代替它，浏览器一般都是自己实现了一套，比如Chrome就是自己实现了一套，它使用自己的音频采集与渲染、视频采集与渲染，网络IO还是使用webrtc的网络IO。
通过这4层就可以了解到整个webrtc它的整体轮廓，都包括了那些东西。

每一层所做的事情

现在看看第三层，最复杂的这一层都做了哪些事情：
Webrtc采用的这样的设计：将音频、视频、传输，都分开设计就非常棒，非常低的耦合度。传输的时候只关心传输而不需要了解其他的业务逻辑；音频和视频显然应该分开，音频走音频的相关逻辑，视频走视频的逻辑，但是还涉及一个音频与视频的同步，音视频同步实际不是在他的引擎层做的。

音频引擎中，对于音频来说包括了哪些呢？

首先是编解码。比如iSAC/Ilbc Codec。iSAC是Google收购GIPS前GIPS发明的音频引擎。现在市场上用的最多的是opus。还有其他自己实现的模块，比如AAC模块。目前来说编解码方面主要使用的就是AAC、OPUS这两个编解码器。
第二个是NetEQ，这是一个音频缓冲的Buffer，用于做网络适配的，就是防止抖动的，做一个Buffer防止抖动，这里面涉及很多算法。
第三个Echo Canceler/Noise Reduction就是不太好处理的回音消除/降噪，这里提供了非常成熟的回音消除算法,我们需要做的就是调一些参数。

视屏引擎中：

包括老版本中自带的VP8/VP9 Codec,现在使用的是比较新的AVY Codec这个新的编解码器。还有H264也支持了，包括xH264、openH264,官方的webrtc里是不支持xH264的，若想支持则可以按照openH264的模块进行添加。
第二，视屏有gitterBuffer防止视屏抖动。
第三，包括图像的处理，图像增强，但是webrtc的图像增强相对功能薄弱一些，但是webrtc也预留出了相应的接口，如果想做美颜、P图等等这些图像增强操作的话，可以实现相应的接口。还可以加入人脸识别等。

传输：

传输，webrtc底层采用的是UDP传输，在上层用的是RTP。由于浏览器需要非常安全的传输，所以有SRTP(安全RTP，加密后的RTP)，RTP为了控制整个传输，所以又有RTCP可以把相应的发送和接收报告发送给对方，对方就可以做流量控制。
第二Multiplexing，就是复用。可以多个流复用一个通道。
第三，再底层就是P2P相关的，（P2P包括 STUN+TURN+ICE），整个就是P2P的一套协议。

通过这个结构图图，就对webrtc有了一个整体的了解，它最核心的部分就是第三层引擎层：音频引擎+视频引擎+传输。 所有音频视频的传输与发送，都是通过传输模块去做的，在传输层包括线路的检测，整个网络链路是不是完好的，丢包量，抖动情况等等，通过这些计算去估算网络带宽，由网络带宽然后去进行音视频的传输。
当然不仅仅有音视频数据的传输，还有非音视频数据的传输，包括文件、文本、二进制数据。比如玩游戏的时候，就是传输二进制数据；二进制数据可以通过使用这里的传输模块，去直接传输数据；而对于音频视频数据要想进行传输，则需要通过音频视频引擎的接口去调用传输层的接口，然后才能进行传输。

这样就明白整个webrtc库，是一个分层设计，并且在底层又划分了各个模块（音频模块、视频模块、传输模块），各个模块之间又有相互的调用关系；对于上层来说，需要访问的是webrtc native api这一层。
这以上就是webrtc的整体结构。
