Matlab代码转FPGA

网上这种帖子其实挺多的，但感觉都是复制粘贴的？？？乱就不说了，看完之后不知道从哪里下手，刚给我的小仙女搞完这个(^o^)，趁热乎记录一下！本文以Matlab2015b为例，需要提醒的是Matlab2016a在定点转换时会有错误代码2，原因我也不清楚。。。不多说了！开整~~~

1. Matlab在转换时需要两个文件，一个是待转换的函数文件，另一个是使用这个函数的文件，分别对应FPGA的Moudle和testbech文件，这里我们以最简单的函数来作为例子：

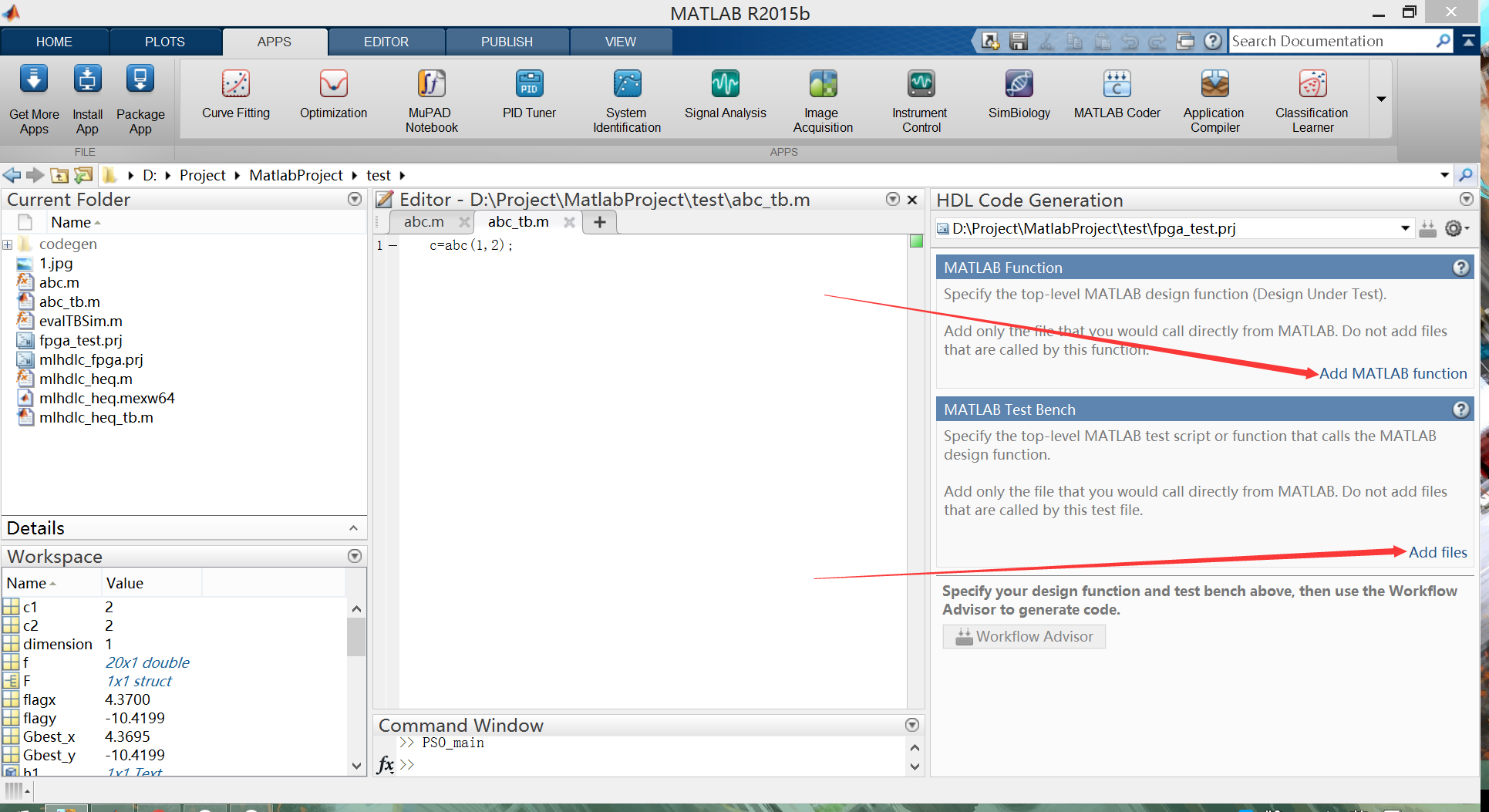

2. 打开HDL Coder

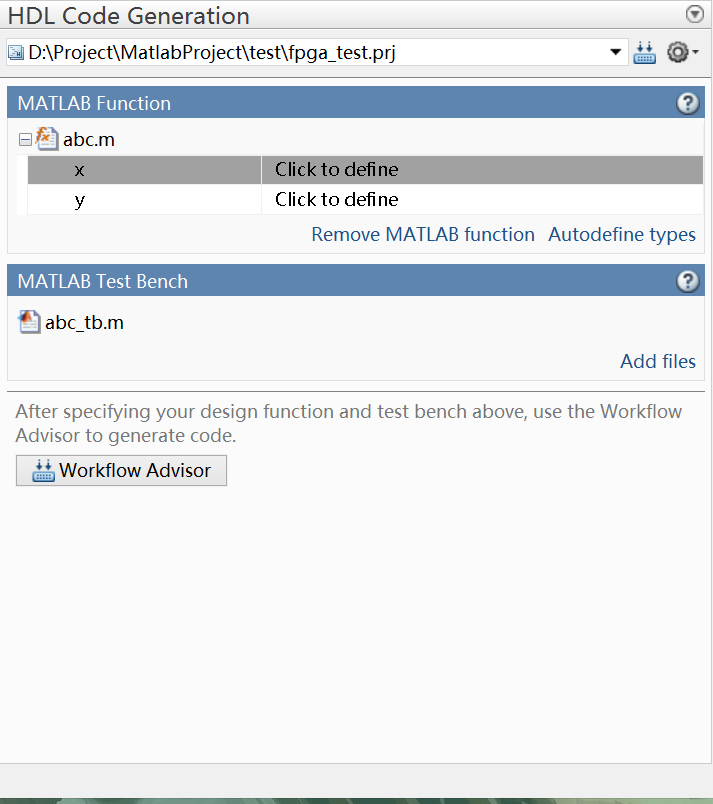

3.  点击上面的按钮添加abc.m，点击下面的按钮添加abc_tb.m。 添加后的结果如图所示：

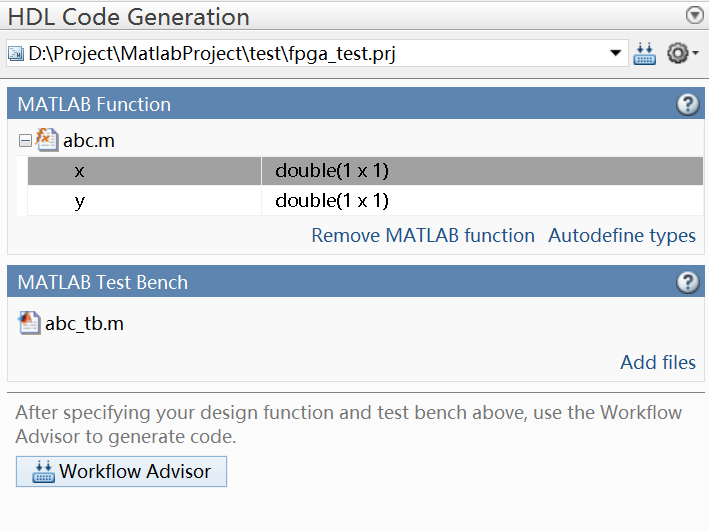

4. 添加完成后需要为函数文件中的函数参数定义类型，可以手动点击“Click to define"手动定义，也可以点击"Autodefine types"由程序自动生成参数类型，这里x和y的类型全部都是"double 1x1"，定义完成后如图所示：

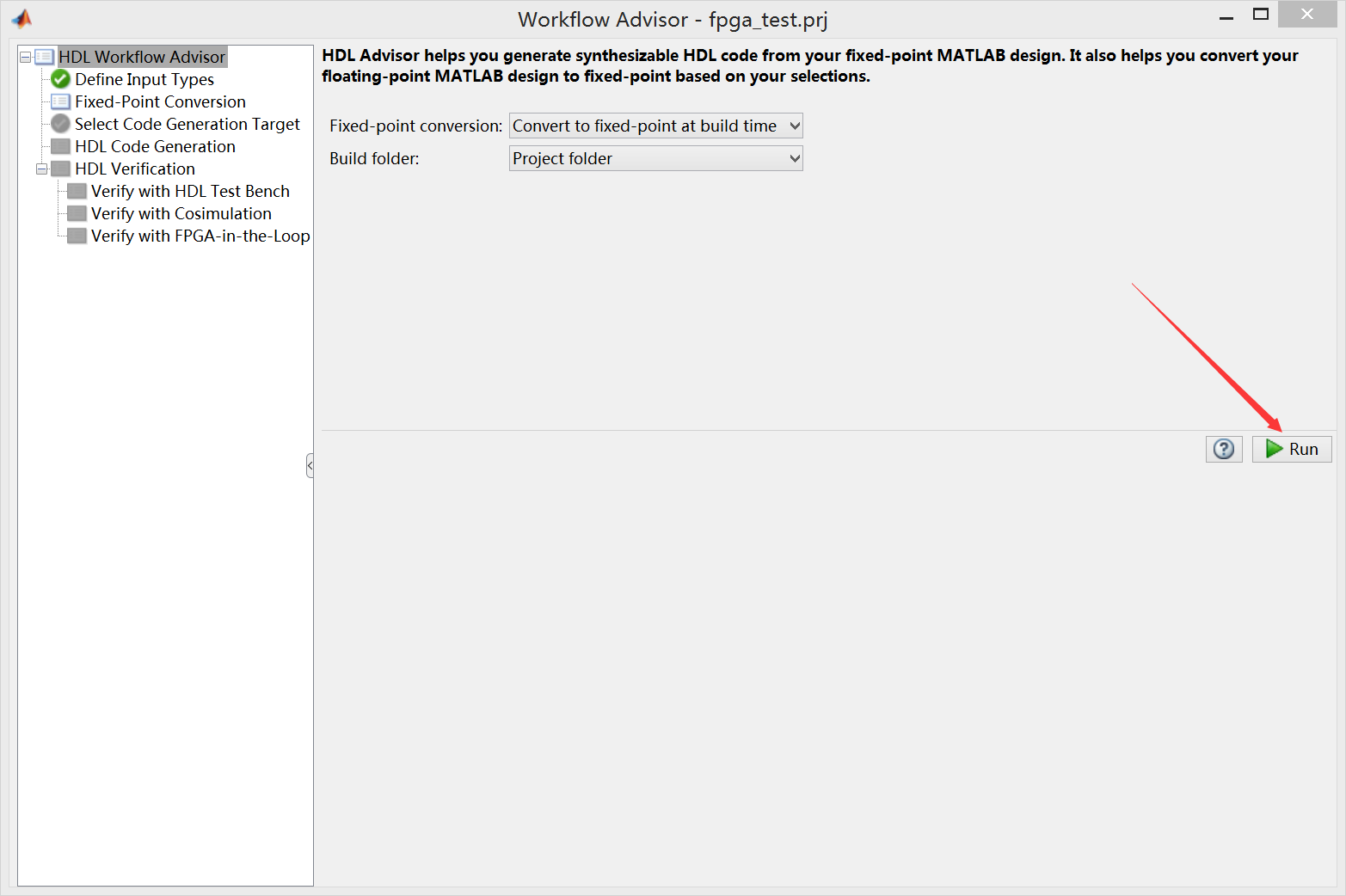

5. 完成参数类型的定义后点击"Workflow Advisor"按钮，进入到转换界面，这个界面只需要点击一下"Run"就可以了：

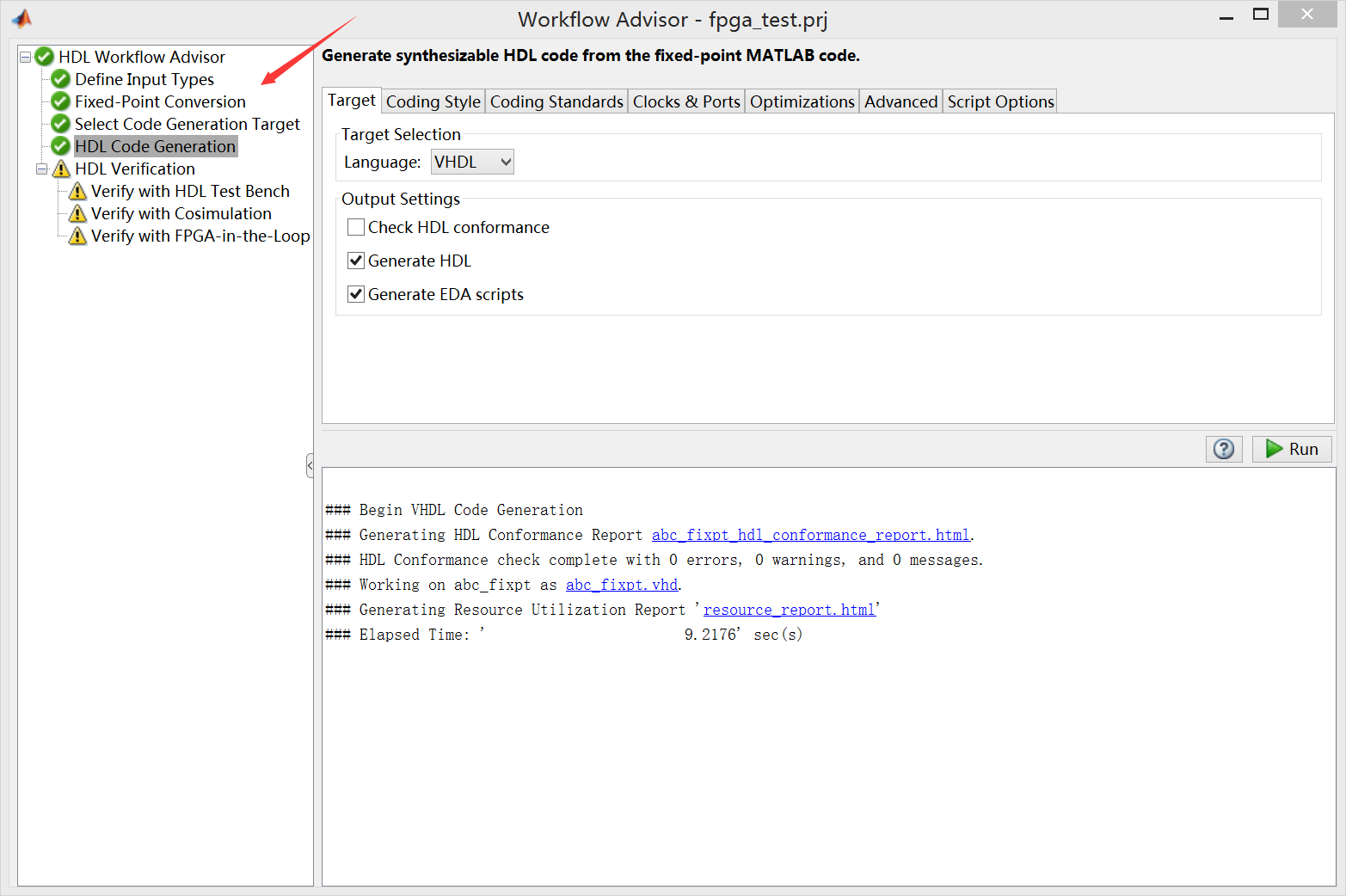

6. 完成之后的界面如下图所示，此时VHDL的代码已经生成了，路径为"codegenabchdlsrc"，如果想验证VHDL的代码的话可以点击Verigy with HDL Test Bench里的Run进行验证。

是不是好简单？？？默认生成VHDL的代码，还可以选择生成Verilog代码，这玩意真是好强！！！
