想写一篇分析webrtc源码的文章，梳理了半天，发现webrtc太大了，不知道从哪里开始。那就先从android源码开始吧，纯手打，如有不对之处，请及时指正。

java层代码分析

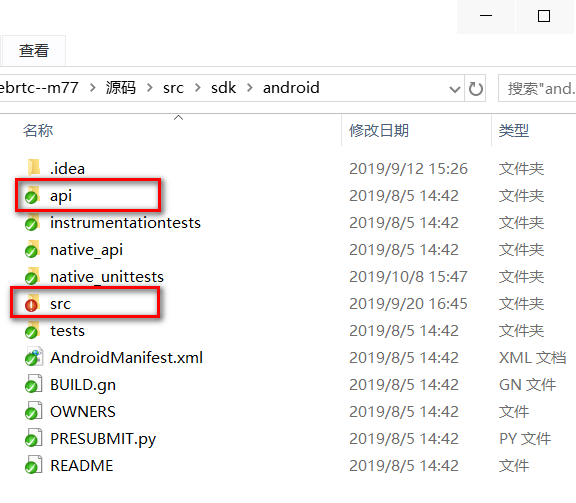

android代码目录
api目录：提供android端可以直接调用的API。
src目录：提供Camera,MediaCodec等更细节的一些java层封装。
api目录下的文件会调用src目录下的文件。

每一个java类都通过jni映射与C++的源码进行对应，例如PeerConnectionFactory.java中的onWorkerThreadReady()接口

复制代码

1
2
3
4
5
6
@CalledByNative
private void onWorkerThreadReady() {
  workerThread = ThreadInfo.getCurrent();
  staticWorkerThread = workerThread;
  Logging.d(TAG, "onWorkerThreadReady");
}

会被srcsdkandroidsrcjnipcpeer_connection_factory.cc调用

复制代码

1
2
PostJavaCallback(env, owned_factory->worker_thread(), RTC_FROM_HERE, j_pcf,
                 &Java_PeerConnectionFactory_onWorkerThreadReady);

编译脚本分析

看一下BUILD.gn这个编译脚本

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
if (is_android) {
  import("//build/config/android/config.gni")
  import("//build/config/android/rules.gni")
  import("../../webrtc.gni")

  group("android") {
    if (!build_with_chromium && is_android) {
      public_deps = [
        ":libjingle_peerconnection_jni",
        ":libjingle_peerconnection_so",
        ":libwebrtc",
        ":native_api",
      ]
    }
  }

。。。

rtc_shared_library("libjingle_peerconnection_so") {
  sources = [
    "src/jni/jni_onload.cc",
  ]

  suppressed_configs += [ "//build/config/android:hide_all_but_jni_onload" ]
  configs += [ "//build/config/android:hide_all_but_jni" ]

  deps = [
    ":libjingle_peerconnection_jni",
    ":libjingle_peerconnection_metrics_default_jni",
    "../../pc:libjingle_peerconnection",
    "../../rtc_base",
  ]
  output_extension = "so"
}

我们使用的libjingle_peerconnection_so.so的库是根据这个文件src/jni/jni_onload.c生成的，该文件会把webrtc::jni这个命名空间下的代码打进.so库。
此外，这个BUILD.gn脚本会把一些java文件打成jar包，供开发者调用。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
rtc_android_library("base_java") {
  java_files = [
    "api/org/webrtc/RefCounted.java",
    "api/org/webrtc/Predicate.java",
    "src/java/org/webrtc/CalledByNative.java",
    "src/java/org/webrtc/CalledByNativeUnchecked.java",
    "src/java/org/webrtc/Histogram.java",
    "src/java/org/webrtc/JniCommon.java",
    "src/java/org/webrtc/JniHelper.java",
    "src/java/org/webrtc/RefCountDelegate.java",
    "src/java/org/webrtc/WebRtcClassLoader.java",
  ]

  deps = [
    "//rtc_base:base_java",
    "//third_party/android_deps:com_android_support_support_annotations_java",
  ]
}

上面是base_java.jar的编译配置。

源码目录分析

源码目录

audio
所有音频相关的处理逻辑，包括音频流发送、接收，通道数据的发送、接收，以及音频混合和重采样相关逻辑。
base
很多基础的功能都提取到这个目录，如josn解析、构造，md5的生成，进程处理的逻辑，时间相关处理，字符串的转化等。这些可以分拆出来，放到被的项目只用，也是可以的。
call
webrtc流发送和接收，rtp和rtcp交互的逻辑处理。
common_audio
提取音频的一些通用功能，如VAD算法、音频转换、重采样、WAV格式封装、ring_buffer的封装等。
common_video
提取视频的一些通用功能，如H264、libyuv等。
data
examples
webrtc提供的示例代码。
media
媒体相关的功能。
modules
包括音频编解码，音频设备的适配，音频的混和，比特率控制，拥塞控制，截屏，rtp和rtcp协议，视频录制，视频编码，视频处理等功能模块。
p2p
点对点交互设计的功能代码实现。
pc
PC端功能的代码实现，主要功能与android端相同，实现语言由JAVA改为了C++。
resources
源码使用的非代码相关的测试文件或者配置等。
rtc_base
webrtc跨平台的基础库，它提供了线程、网络、内存、指针等多个方面
rtc_tools
其他的一些工具，如视频帧比较，I420转RGB，视频帧分析。
sdk
为android和ios提供的sdk封装，移动端webrtc通话的主要源码目录。
stats
存放各种数据统计相关的类。
tools_webrtc
提供一些python脚本工具
video
所有视频相关的处理逻辑
