MATLAB仿真实验

    在MATLAB 中编写程序,产生一个 DSB 信号(具体参数根据自己制定的实验方案设置),绘制信号的时域波形图和频谱结构波形图,并对 DSB 信号的数据统计特性进行分析。

    该部分不仅完成了DSB调制,同时在此基础上成功完成了DSB解调。

流程图如下:

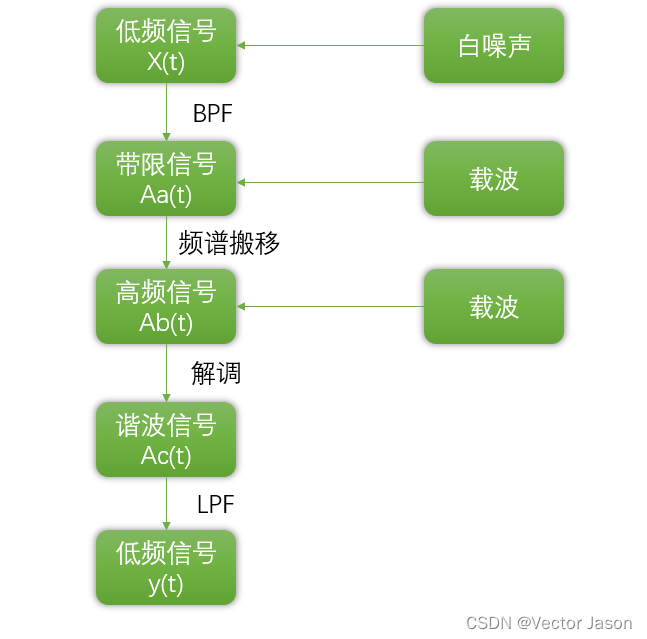

图1 DSB调制与解调流程图

代码详见DSB.m文件中。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
clc clear close all; %-------------------------设置信号参数------------------------ fs=30.72e3; % 采样频率 F=1000; % 频率 Fc=4000; % 载波频率 N=30720; % 采样个数,N变大,时间长度变长 dt=1/fs; % 时间间隔,fs变大,时间间隔变短,曲线变光滑 t=0:dt:(N-1)*dt; % 时间向量,fs变大,时间长度变短 %------------------------------------------------------------ %---------------------产生输入信号x-------------------------- % x(t)时域 n=wgn(1,N,0)/5; % 产生高斯白噪声 x=cos(2*pi*F*t)+n; % 获取x(t)的采样点 figure; % x(t)为加噪后的有用信号 subplot(221) plot(t,x); axis([2e-2 4e-2 -2 2]); xlabel('时间(t)'); ylabel('幅值(V)'); title('x(t)时域'); %------------------------------------------------------------ %-------------------------x信号的分析------------------------ disp('x(t)的均值为'); En=mean(x); % 求x(t)均值 disp(En); disp('x(t)的方差为'); Dn=var(x); % 求x(t)方差 disp(Dn); freq=fft(x,N); % 做离散傅里叶 freq_d=abs(fftshift(freq)); w=(-N/2:1:N/2-1)*fs/N; % 双边 subplot(222); plot(w,freq_d); %axis([-1500 1500 0 30000]); xlabel('频率(Hz)'); ylabel('幅值(V)'); title('x(t)幅频特性'); [c,lags]=xcorr(x,'unbiased'); % 求出自相关函数 subplot(224); plot(lags/fs,c); % 在时域内画自相关函数 axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('x(t)的自相关函数'); % x(t)的功率谱密度 long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); subplot(223) plot(labelx,plot_magn); % 画功率谱密度 %axis([0 6.3e5 -50 50]); xlabel('w'); ylabel('Sn(w)'); title('x(t)的功率谱密度'); %------------------------------------------------------------ %--------------------------带通滤波器------------------------ [bp,ap]=butter(5,[800*2/fs,2000*2/fs]); [hp,wp]=freqz(bp,ap); figure; plot(wp/pi*fs/2,abs(hp)); grid; %axis([4e2 3e3 0 1]); title('带通滤波器'); xlabel('频率(Hz)'); ylabel('幅度'); %------------------------------------------------------------ %------------------------产生信号Aa-------------------------- Aa=filter(bp,ap,x); % Aa表示通过BPF后的信号 figure; subplot(221); plot(t,Aa); axis([2e-2 4e-2 -2 2]); title('Aa(t)时域'); %------------------------------------------------------------ %-----------------------Aa信号的分析------------------------- disp('Aa(t)的均值为'); En=mean(Aa); disp(En);%求Aa(t)均值 disp('Aa(t)的方差为'); Dn=var(Aa); disp(Dn);%求Aa(t)方差 freq=fft(Aa,N);%做离散傅里叶 freq_d=abs(fftshift(freq)); w=(-N/2:1:N/2-1)*fs/N; %双边 subplot(222); plot(w,freq_d); %axis([-1500 1500 0 30000]); xlabel('频率(Hz)'); ylabel('幅值(V)'); title('Aa(t)幅频特性'); [c,lags]=xcorr(Aa,'unbiased'); %求出自相关序列 subplot(224); plot(lags/fs,c); %在时域内画自相关函数 axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('Aa(t)的自相关函数'); %x(t)的功率谱密度 long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); subplot(223) plot(labelx,plot_magn); %画功率谱密度 %axis([0 6.3e5 -100 50]); xlabel('w'); ylabel('Sn(w)'); title('Aa(t)的功率谱密度'); %------------------------------------------------------------ %-------------------------产生信号Ab------------------------- Ab=Aa.*cos(2*pi*Fc*t); % Ab是Aa乘以余弦载波后的信号(即DSB信号) figure; subplot(221); plot(t,Ab); axis([3e-2 3.5e-2 -2 2]); title('Ab(t)时域'); %------------------------------------------------------------ %-----------------------Ab信号的分析------------------------- disp('Ab(t)的均值为'); En=mean(Ab); disp(En);%求Ab(t)均值 disp('Ab(t)的方差为'); Dn=var(Ab); disp(Dn);%求Ab(t)方差 freq=fft(Ab,N);%做离散傅里叶 freq_d=abs(fftshift(freq)); w=(-N/2:1:N/2-1)*fs/N; %双边 subplot(222); plot(w,freq_d); %axis([-6000 6000 0 1.5e4]); xlabel('频率(Hz)'); ylabel('幅值(V)'); title('Ab(t)幅频特性'); [c,lags]=xcorr(Ab,'unbiased'); %求出自相关序列 subplot(224); plot(lags/fs,c); %在时域内画自相关函数 axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('Ab(t)的自相关函数'); %Ab(t)的功率谱密度 long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); subplot(223) plot(labelx,plot_magn); %画功率谱密度 axis([0 6.3e5 -80 40]); xlabel('w'); ylabel('Sn(w)'); title('Ab(t)的功率谱密度'); %------------------------------------------------------------ %-----------------------产生信号Ac--------------------------- p=cos(2*pi*Fc*t);%余弦波 Ac=Ab.*p; % Ac是Ab再乘以余弦载波后的信号 figure; subplot(221) plot(t,Ac); axis([3e-2 3.5e-2 -2 2]); title('Ac(t)时域'); %------------------------------------------------------------ %-----------------------Ac信号的分析------------------------- disp('Ac(t)的均值为'); En=mean(Ac); disp(En);%求Ac(t)均值 disp('Ac(t)的方差为'); Dn=var(Ac); disp(Dn);%求Ac(t)方差 freq=fft(Ac,N);%做离散傅里叶 freq_d=abs(fftshift(freq)); w=(-N/2:1:N/2-1)*fs/N; %双边 subplot(222); plot(w,freq_d); %axis([-2500 2500 0 30000]); xlabel('频率(Hz)'); ylabel('幅值(V)'); title('Ac(t)幅频特性'); [c,lags]=xcorr(Ac,'unbiased'); %求出自相关序列 subplot(224); plot(lags/fs,c); %在时域内画自相关函数 axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('Ac(t)的自相关函数'); %Ac(t)的功率谱密度 long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); subplot(223) plot(labelx,plot_magn); %画功率谱密度 %axis([0 6.3e5 -80 40]); xlabel('w'); ylabel('Sn(w)'); title('Ac(t)的功率谱密度'); %------------------------------------------------------------ %------------------------低通滤波器-------------------------- [bp,ap]=butter(4,F*2/fs); [hp,wp]=freqz(bp,ap); figure; plot(wp/pi*fs/2,abs(hp)); grid; %axis([0 2e3 0 1]); title('低通滤波器'); xlabel('频率(Hz)'); ylabel('幅度'); %------------------------------------------------------------ %----------------------产生输出信号y------------------------- y=filter(bp,ap,Ac); % y是Ac通过LPF后的信号,从而实现解调 figure; subplot(221) plot(t,y); axis([3e-2 3.5e-2 -2 2]); title('y(t)时域'); %------------------------------------------------------------ %-----------------------y信号的分析-------------------------- disp('y(t)的均值为'); En=mean(y); disp(En);%求y(t)均值 disp('y(t)的方差为'); Dn=var(y); disp(Dn);%求y(t)方差 freq=fft(y,N);%做离散傅里叶 freq_d=abs(fftshift(freq)); w=(-N/2:1:N/2-1)*fs/N; %双边 subplot(222); plot(w,freq_d); %axis([-1500 1500 0 15000]); xlabel('频率(Hz)'); ylabel('幅值(V)'); title('y(t)幅频特性'); [c,lags]=xcorr(y,'unbiased'); %求出自相关序列 subplot(224); plot(lags/fs,c); %在时域内画自相关函数 axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('y(t)的自相关函数'); %y(t)的功率谱密度 long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); subplot(223) plot(labelx,plot_magn); %画功率谱密度 %axis([0 6.3e5 -120 40]); xlabel('w'); ylabel('Sn(w)'); title('y(t)的功率谱密度'); %------------------------------------------------------------

时域波形图:

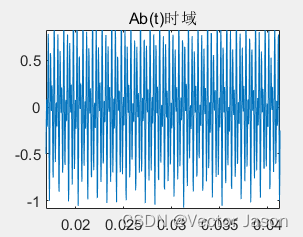

图2 低分辨率DSB调制信号的时域波形

图3 高分辨率DSB调制信号的时域波形

      输入信号为加噪后频率为F的余弦信号,通过乘以频率为Fc的余弦载波,绘制图形即可得到DSB时域波形,通过分析DSB时域波形,当分辨率越高时,越能够看见其形成的包络。

频谱图:

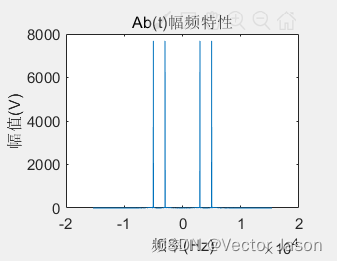

图4 DSB调制信号的频谱结构波形

通过分析DSB幅频特性:由于载波为频率Fc的余弦信号,时域上载波与调制信号相乘,即可在频域实现频谱搬移。

均值:

图5 DSB调制信号的均值

方差:

图6 DSB调制信号的方差

通过分析DSB统计特征:输入信号x(t)幅值为1,通过DSB调制后利用mean(),var()函数即可得到均值,方差。可见其均值为负值,方差较小,波形变化范围相对不大。

自相关函数:

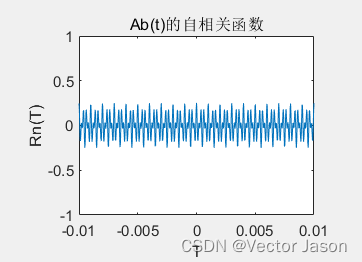

图7 DSB调制信号的自相关函数波形

通过分析DSB自相关函数:在DSB调制下,信号的自相关函数变化具有周期性,相关时间较短,但DSB信号总体上有呈正相关,负相关的趋势。

功率谱密度:

图8 DSB调制信号的功率谱密度波形

通过分析DSB功率谱密度:根据维纳-欣钦定理,对DSB调制中自相关函数进行傅里叶变换即可得到功率谱密度,可见由于BPF的存在滤除了200Khz附近的噪声。由图可知功率谱密度近似以w = 200Khz对称,且在低频,高频处数值更大。

4、分析生物电信号数据

(1.1)心电图(ECG)

数据文件名:ECG.mat

包含25000个数据采样点,250个数据采样点为一组,共100组。

数据示意图:

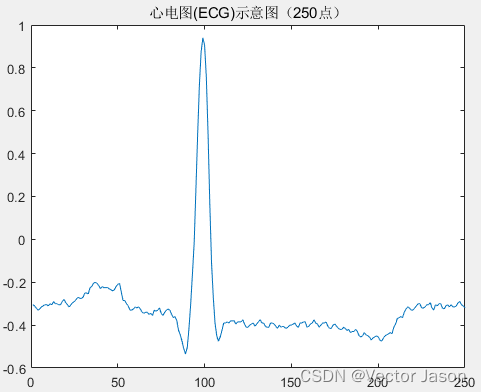

图9 ECG示意图

代码详见Biological.m文件。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
%--------------------------------------分析ECG过程-------------------------------------------------- disp('ECG的均值为'); E1=mean(ECG); % 求ECG均值 disp(E1); disp('ECG的方差为'); D1=var(ECG); % 求ECG方差 disp(D1); [c,lags]=xcorr(ECG,'unbiased'); % 求出自相关函数 figure(1) plot(lags,c); % 在时域内画自相关函数 %axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('ECG的自相关函数'); long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); plot(labelx,plot_magn); % 画功率谱密度 %axis([0 6.3e5 -50 50]); xlabel('w'); ylabel('Sn(w)'); title('ECG的功率谱密度');

均值:

图10 ECG的均值

方差:

图11 ECG的方差

   通过分析ECG统计特征:选取数据文件压缩包,将生物电信号ECG数据作为数组加入到MATLAB工作区中,利用mean(),var()函数即可得到均值,方差。可见其均值为负值,方差较小,波形变化范围相对不大。

自相关函数:

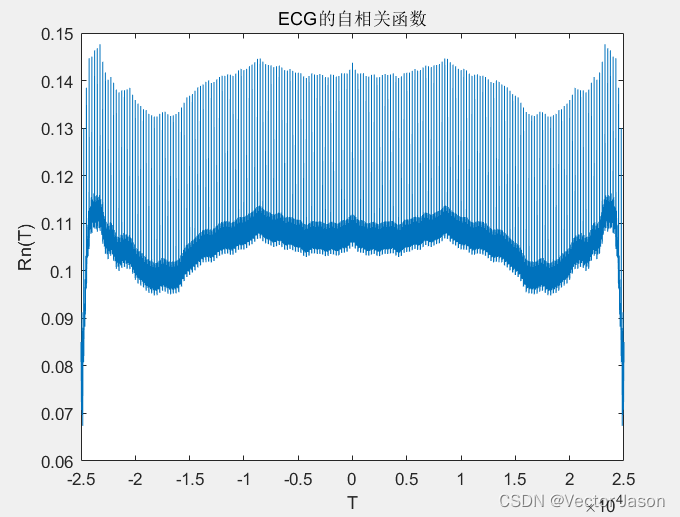

图12 ECG的自相关函数

通过分析ECG自相关函数:相关时间较长,且均大于0,因此ECG生物信号波形整体呈现正相关趋势且持续时间较长。

功率谱密度:

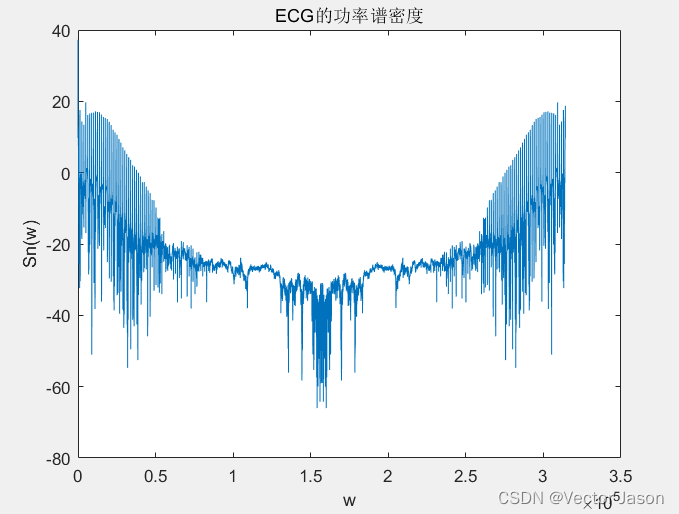

图13 ECG的功率谱密度

通过分析ECG功率谱密度:根据维纳-欣钦定理,对ECG自相关函数进行傅里叶变换即可得到功率谱密度。由图可知ECG的功率谱密度近似以w = 160K rad / s对称,且在低频,高频处数值更大。

(1.2)肌电图(EMG)

数据文件名:EMG.mat

包含22500个数据采样点,45个数据采样点为一组,共500组。

数据示意图:

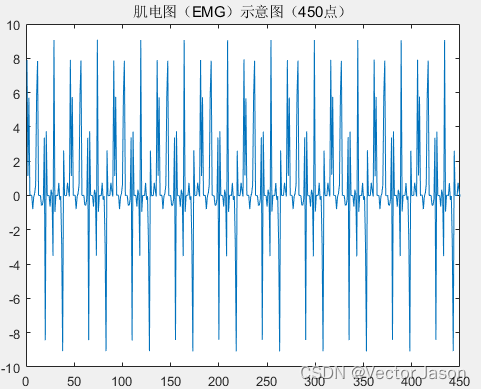

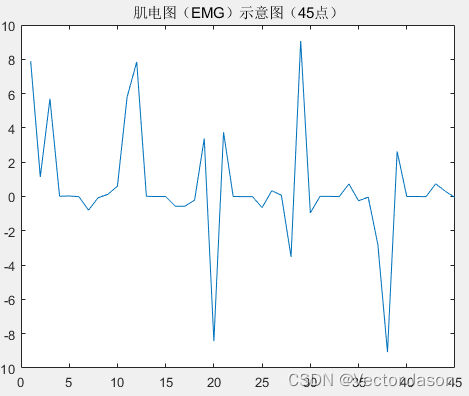

图14 EMG的示意图

代码详见Biological.m文件。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
%--------------------------------------分析EMG过程---------------------------------------------------- disp('EMG的均值为'); E3=mean(EMG); % 求EMG均值 disp(E3); disp('EMG的方差为'); D3=var(EMG); % 求EMG方差 disp(D3); [c,lags]=xcorr(EMG,'unbiased'); % 求出自相关函数 figure(3) plot(lags,c); % 在时域内画自相关函数 %axis([2e-2 4e-2 -2 2]); xlabel('T'); ylabel('Rn(T)'); title('EMG的自相关函数'); long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); plot(labelx,plot_magn); % 画功率谱密度 %axis([0 6.3e5 -50 50]); xlabel('w'); ylabel('Sn(w)'); title('EMG的功率谱密度');

均值:

图15 EMG的均值

方差:

图16 EMG的方差

   通过分析EMG统计特征:选取生物电信号EMG数据作为数组加入MATLAB工作区中,利用mean(),var()函数即可得到均值,方差。可见其均值为正值,方差相比ECG而言较大,说明波形变化范围相对较大。

自相关函数:

局部情况(低分辨率):

图17 低分辨率下EMG的自相关函数

整体情况(高分辨率):

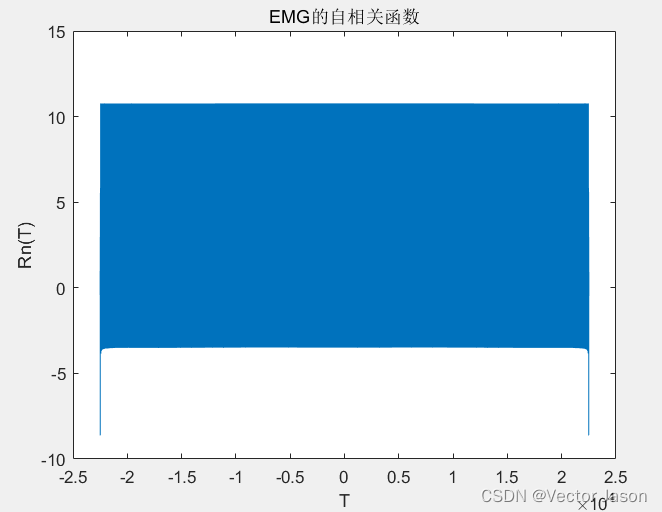

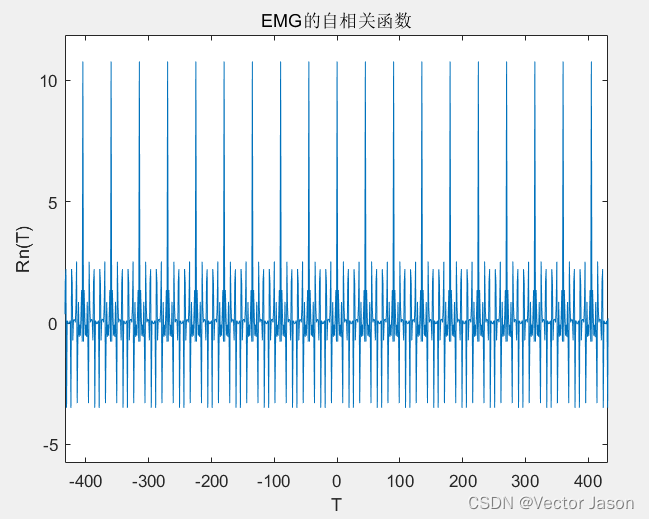

图18 高分辨率下EMG的自相关函数

通过分析EMG自相关函数:相关时间相比ECG较短,但自相关函数幅值较大,因此EMG生物信号波形起伏较大且持续时间短。

功率谱密度:

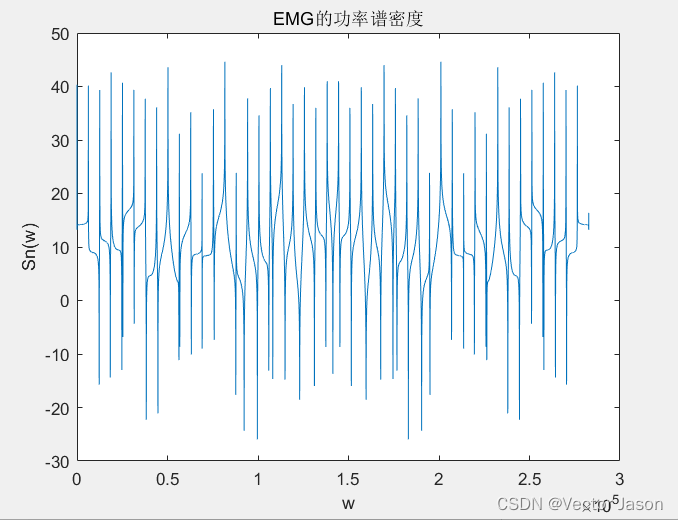

图19 EMG的功率谱密度

通过分析EMG功率谱密度:根据维纳-欣钦定理,对EMG自相关函数进行傅里叶变换即可得到功率谱密度。由图可知功率谱密度变化剧烈,且幅值较大。

(1.3)脑电图(EEG)

数据文件名:EEG.mat

包含26900个数据采样点,1345个数据采样点为一组,共20组。

数据示意图:

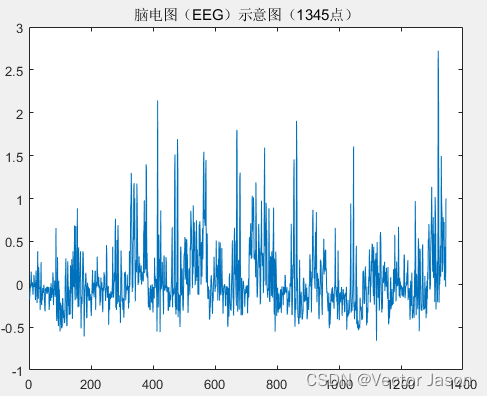

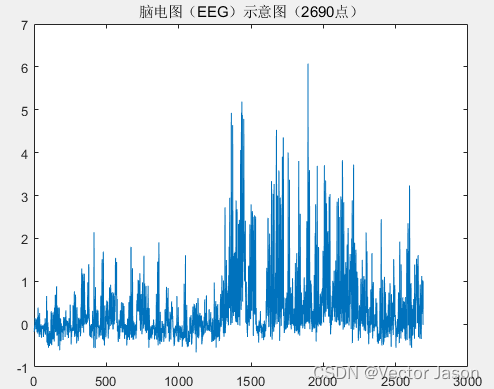

图20 EEG的示意图

代码详见Biological.m文件。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
%--------------------------------------分析EEG_1过程----------------------------------------------- disp('EEG_1的均值为'); E2=mean(EEG_1); % 求EEG_1均值 disp(E2); disp('EEG_1的方差为'); D2=var(EEG_1); % 求EEG_1方差 disp(D2); [c,lags]=xcorr(EEG_1,'unbiased'); % 求出自相关函数 figure(2) plot(lags,c); % 在时域内画自相关函数 %axis([-0.01 0.01 -1 1]); xlabel('T'); ylabel('Rn(T)'); title('EEG_1的自相关函数'); long=length(c); Sn=fft(c,long); labelx=(0:long-1)*2*pi; plot_magn=10*log10(abs(Sn)); plot(labelx,plot_magn); % 画功率谱密度 %axis([0 6.3e5 -50 50]); xlabel('w'); ylabel('Sn(w)'); title('EEG_1的功率谱密度');

均值:

图21 EEG的均值

方差:

图22 EEG的方差

   通过分析EEG统计特征:选取生物电信号EEG数据作为数组加入MATLAB工作区中,利用mean(),var()函数即可得到均值,方差。可见其均值为正值,方差适中,说明波形变化相对平稳。

自相关函数:

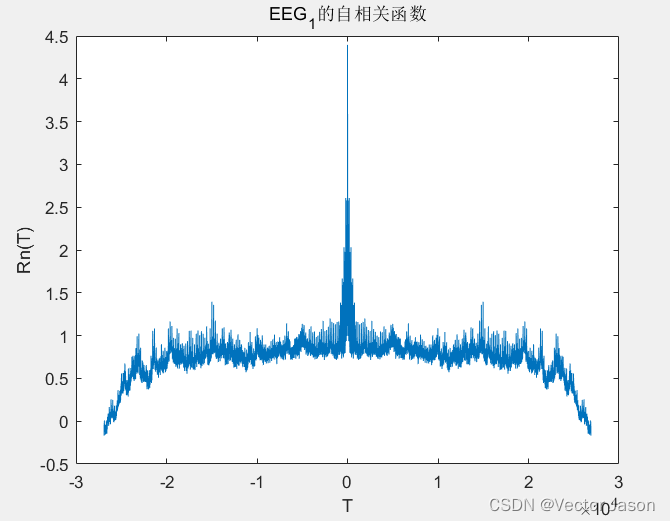

图23 EEG的自相关函数

通过分析EEG自相关函数:相关时间EEG较长,自相关函数幅值适中且总体大于0,近似以T = 0 处对称分布,在T = 0处取得最大值。因此EEG生物信号波形相对平稳且持续时间较长,总体波形在T = 0处将产生一个峰值。

功率谱密度:

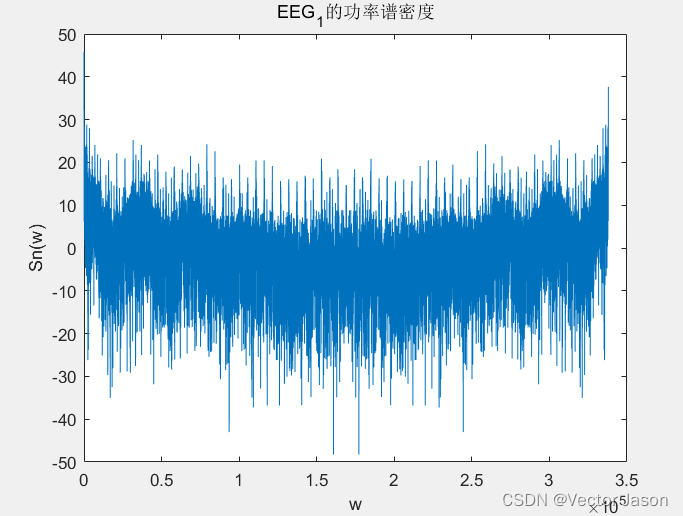

图24 EEG的功率谱密度

通过分析EEG功率谱密度:根据维纳-欣钦定理,对EEG自相关函数进行傅里叶变换即可得到功率谱密度。由图可知功率谱密度近似以170K rad对称,幅值变化相对剧烈。

思考题

为什么要抑制载波?相比与AM信号,DSB信号可以增加多少功率利用率?

答:载波功率不携带信息,抑制载波可以提高功率利用率。AM信号在满调幅情况下的最大调制效率为1/3,而DSB信号的功率利用率为100%,所以可以增加66%的功效。
