各位大侠好，近期由于疫情以及其他各种原因更新较慢，望各位大侠海涵。昨日已经给各位大侠带来基于FPGA VHDL 的 FSK调制与解调，由于发表未声明原创，昨日文章已删除，今日重新推送。

今日给各位大侠带来基于FPGA VHDL 的 ASK调制与解调，附源码，源码各位大侠可以在“FPGA技术江湖”知识星球内获取，如何加入知识星球可以查看如下文章欢迎加入FPGA专业技术交流群、知识星球！（交流群QQ、微信双向选择）。

以后机会多多，慢慢分享一些项目开发以及深造学习方面的内容，欢迎各位大侠一起切磋交流，华山论剑，不论成败，取其精华，去其糟粕，共同进步。话不多说，上货。

-----

一、ASK

在通信原理中把通信信号按调制方式可分为调频、调相和调幅三种。数字传输的常用调制方式主要分为：

ASK即“幅移键控”又称为“振幅键控”，也有称为“开关键控”（通断键控）的，所以又记作OOK信号。ASK是一种相对简单的调制方式。幅移键控（ASK）相当于模拟信号中的调幅，只不过与载频信号相乘的是二进制数码而已。幅移就是把频率、相位作为常量，而把振幅作为变量，信息比特是通过载波的幅度来传递的。

载波幅度是随着调制信号而变化的。其最简单的形式是，载波在二进制调制信号控制下通断，这种方式还可称作通-断键控或开关键控(OOK) 。

二、主要源码

1. ASK调制VHDL程序

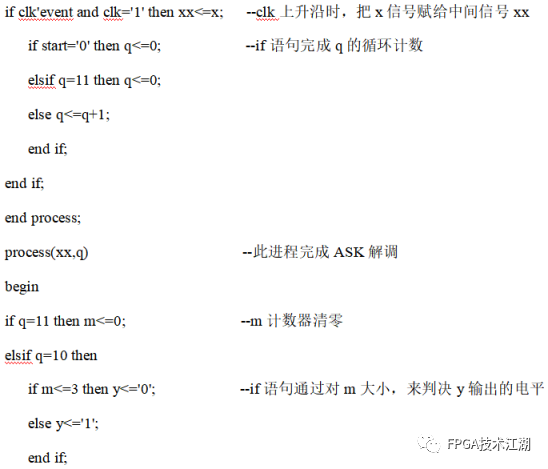

2. ASK解调VHDL程序

三、仿真验证

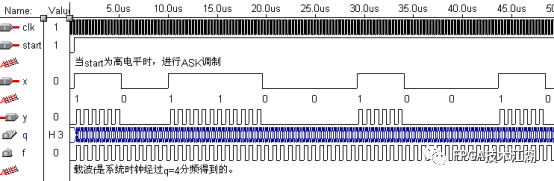

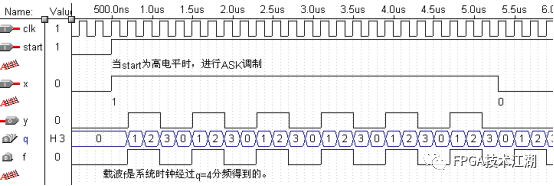

1. ASK调制VHDL程序仿真图

a. 基带码长等于载波f的6个周期。

b. 输出的调制信号y滞后于输入基带信号x一个 clk 时间。

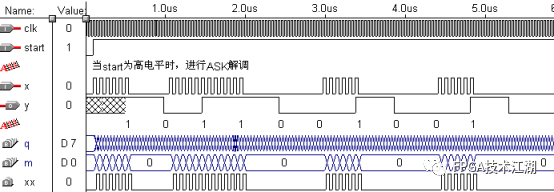

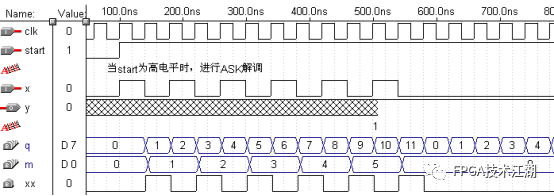

2. ASK解调VHDL程序仿真图

a. 在q=11时，m清零。

b. 在q=10时，根据m的大小，进行对输出基带信号y的电平的判决。

c. 在q为其它时，m计xx（x信号的寄存器）的脉冲数。

d. 输出的基带信号y滞后输入的调制信号x 10个clk。

-----

本次分享到此结束，各位大侠，有缘再见，告辞。
