概述

异常和中断几乎是cpu最重要的特性。而异常和中断，本质上其实是一回事。很多熟悉mips的朋友，应该都听过这么一个词，那就是精确异常，那什么是精确异常呢？其实意思是说，cpu在某一个阶段发生了异常之后，并不急于马上处理，而是等到了mem访存阶段来统一处理，因为说不定在运行过程中还会出现其他异常。

发生异常的阶段很多，但是wb写回阶段是肯定不会发生异常的。所以，在mem阶段统一处理中断和异常是比较合适的。一般来说，中断的优先级高一点。如果有中断，先处理中断；没有中断，有异常的话，就先处理异常；如果这些都没有，cpu就正常执行好了。

那什么情况下会发生异常呢？其实除了wb，其他每一个阶段都有可能发生异常。取指失败、译码不正确、执行阶段发生除0、加载内存数据失败等等，这些都可能发生异常的。但是，发生异常之后，cpu不是立刻就处理的，而是跟着流水线一步一步往前走，到了访存阶段才统一处理。

假设目前译码阶段发生了异常，那么这个异常只是记录下来。它会被先被送到执行阶段，再被送到访存阶段，在访存阶段的时候，异常才会得到真正的处理。有同学也许会问，如果有多个异常怎么办呢？那就看谁的异常先送到访存阶段，先送到访存的异常肯定是最新受到处理的，哪怕它不是第一时间出现的那个异常。

1、异常传递

1）译码阶段的异常传递

  //exceptiontype的低8bit留给外部中断，第9bit表示是否是syscall指令
  //第10bit表示是否是无效指令，第11bit表示是否是trap指令
  assign excepttype_o = {19'b0,excepttype_is_eret,2'b0,
  												instvalid, excepttype_is_syscall,8'b0};
  //assign excepttye_is_trapinst = 1'b0;

	assign current_inst_address_o = pc_i;

2）执行阶段的异常传递

  assign excepttype_o = {excepttype_i[31:12],ovassert,trapassert,excepttype_i[9:8],8'h00};

	assign is_in_delayslot_o = is_in_delayslot_i;
	assign current_inst_address_o = current_inst_address_i;

3）mem阶段的异常输入和整理输出

	always @ (*) begin
		if(rst == `RstEnable) begin
			excepttype_o <= `ZeroWord;
		end else begin
			excepttype_o <= `ZeroWord;

			if(current_inst_address_i != `ZeroWord) begin
				if(((cp0_cause[15:8] & (cp0_status[15:8])) != 8'h00) && (cp0_status[1] == 1'b0) &&
							(cp0_status[0] == 1'b1)) begin
					excepttype_o <= 32'h00000001;        //interrupt
				end else if(excepttype_i[8] == 1'b1) begin
			  	excepttype_o <= 32'h00000008;        //syscall
				end else if(excepttype_i[9] == 1'b1) begin
					excepttype_o <= 32'h0000000a;        //inst_invalid
				end else if(excepttype_i[10] ==1'b1) begin
					excepttype_o <= 32'h0000000d;        //trap
				end else if(excepttype_i[11] == 1'b1) begin  //ov
					excepttype_o <= 32'h0000000c;
				end else if(excepttype_i[12] == 1'b1) begin  //返回指令
					excepttype_o <= 32'h0000000e;
				end
			end

		end
	end

2、异常的统一处理，文件为ctrl.v

`include "defines.v"

module ctrl(

	input wire										rst,

	input wire[31:0]             excepttype_i,
	input wire[`RegBus]          cp0_epc_i,

	input wire                   stallreq_from_id,

  //来自执行阶段的暂停请求
	input wire                   stallreq_from_ex,

	output reg[`RegBus]          new_pc,
	output reg                   flush,
	output reg[5:0]              stall

);


	always @ (*) begin
		if(rst == `RstEnable) begin
			stall <= 6'b000000;
			flush <= 1'b0;
			new_pc <= `ZeroWord;
		end else if(excepttype_i != `ZeroWord) begin
		  flush <= 1'b1;
		  stall <= 6'b000000;
			case (excepttype_i)
				32'h00000001:		begin   //interrupt
					new_pc <= 32'h00000020;
				end
				32'h00000008:		begin   //syscall
					new_pc <= 32'h00000040;
				end
				32'h0000000a:		begin   //inst_invalid
					new_pc <= 32'h00000040;
				end
				32'h0000000d:		begin   //trap
					new_pc <= 32'h00000040;
				end
				32'h0000000c:		begin   //ov
					new_pc <= 32'h00000040;
				end
				32'h0000000e:		begin   //eret
					new_pc <= cp0_epc_i;
				end
				default	: begin
				end
			endcase
		end else if(stallreq_from_ex == `Stop) begin
			stall <= 6'b001111;
			flush <= 1'b0;
		end else if(stallreq_from_id == `Stop) begin
			stall <= 6'b000111;
			flush <= 1'b0;
		end else begin
			stall <= 6'b000000;
			flush <= 1'b0;
			new_pc <= `ZeroWord;
		end    //if
	end      //always


endmodule

从软件的角度来说，异常处理和函数调用很像。都是pc跳到另外一个地址，开始执行新的操作。等处理完了，再返回来继续进行原来的操作。但是，和函数调用不同的地方，异常处理需要flush掉原来的流水线，这是从软件的角度所看不到的差异。

3、cp0寄存器处理

			case (excepttype_i)
				32'h00000001:		begin
					if(is_in_delayslot_i == `InDelaySlot ) begin
						epc_o <= current_inst_addr_i - 4 ;
						cause_o[31] <= 1'b1;
					end else begin
					  epc_o <= current_inst_addr_i;
					  cause_o[31] <= 1'b0;
					end
					status_o[1] <= 1'b1;
					cause_o[6:2] <= 5'b00000;

				end

获得了excepttype_i之后，就可以在clock上升沿的时候记录返回地址、中断原因，同时关闭中断开关了。这里有一个小细节需要注意下，如果当前mem阶段中正在执行的指令是延迟槽里面的指令，那还需要对pc进行-4的操作，不然pc地址就飞掉了。

4、异常返回

在mips下面，异常返回的地址是eret。按照道理，这个时候应该返回到之前被中断的程序继续执行。那用什么方法处理比较好呢？一个比较简单的方法，就是把eret看成是和syscall一样的异常指令，等指令运行到mem阶段的时候，flush掉原来的流水线，恢复地址，打开中断即可。

				32'h0000000e:		begin   //eret
					new_pc <= cp0_epc_i;
				end

大家细看一下ctrl.v这段代码，也能明白eret是如何处理的。

5、defines.v中需要修改的一处代码

`define InstMemNum 128

之前测试的汇编文件都比较短，但是在异常测试的case中，需要pc地址跳转。这个时候，编译器就会出现很多数值0的插入动作，故代码长度比原来要长一点。

6、准备汇编文件

   .org 0x0
   .set noat
   .set noreorder
   .set nomacro
   .global _start
_start:
   ori $1,$0,0x100     # $1 = 0x100
   jr $1
   nop

   .org 0x40
   ori $1,$0,0x8000    # $1 = 0x00008000
   ori $1,$0,0x9000    # $1 = 0x00009000
   mfc0 $1,$14,0x0     # $1 = 0x0000010c
   addi $1,$1,0x4      # $1 = 0x00000110
   mtc0 $1,$14,0x0
   eret
   nop

   .org 0x100
   ori $1,$0,0x1000    # $1 = 0x1000
   sw  $1, 0x0100($0)  # [0x100] = 0x00001000
   mthi $1             # HI = 0x00001000
   syscall
   lw  $1, 0x0100($0)  # $1 = 0x00001000
   mfhi $2             # $2 = 0x00001000
_loop:
   j _loop
   nop

汇编代码中的地址有三处，分别是0x0、0x40、0x100，中间没有汇编的地方，编译器会用0进行补全操作。

7、翻译成二进制文件

8、利用iverilog和gtkwave进行波形分析

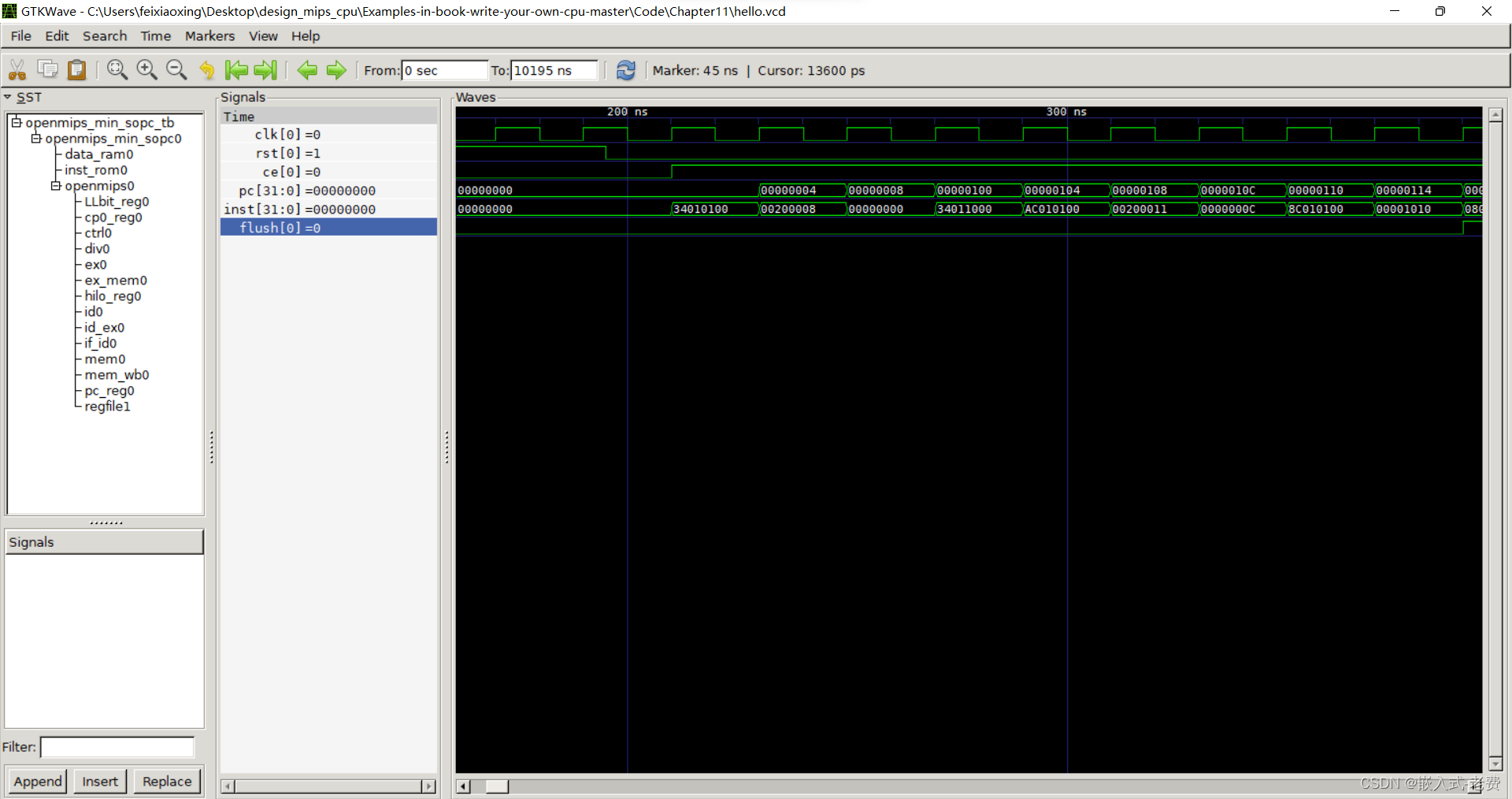

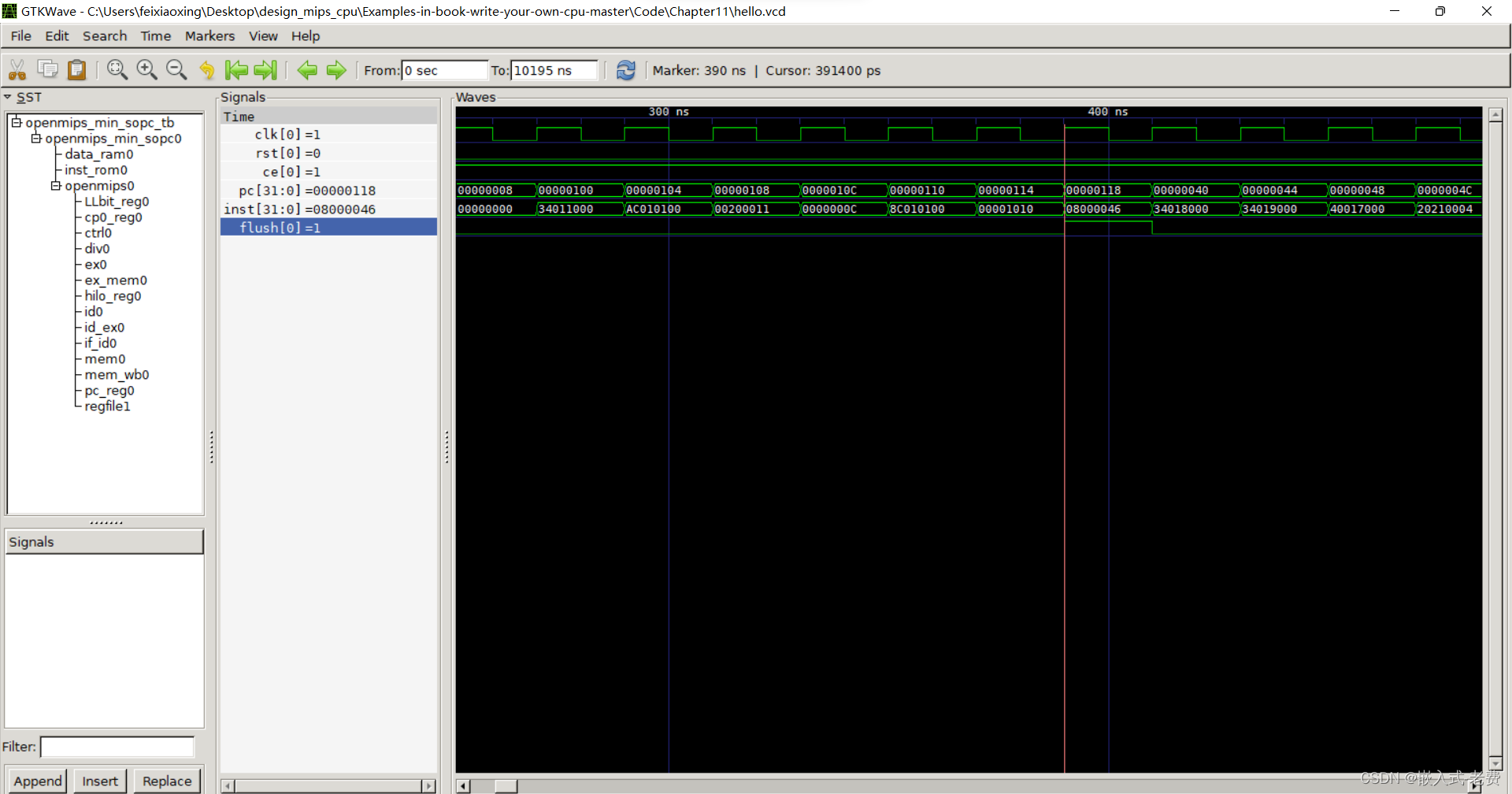

测试的时候可以重点观察一下pc寄存器和flush信号。pc寄存器主要记录了取指的顺序，而flush表示了cpu当前正在发生异常，需要进行流水下清空，下一步pc就要跳转了。首先查看pc为0，接着跳到0x100，结合汇编来看，这一切都算正常。等到390ns的时候，发现出现了flush清空操作。

因为异常只有mem阶段才会处理，而pc地址可能已经提前走了三步。当前pc是0x118，因为每条指令的长度是4，所以0x118 - 0x4*3 = 0x10C。这个时候看0x10c处的指令是什么即可。对着汇编文件看了下，原来是syscall，那么这个时候发生异常被执行也就不奇怪了。

继续往后，可以观察下一次flush是什么时候被触发的。

看了一下 pc地址，数值为0x60。根据我们的经验，触发异常的指令地址是0x60-0x4 * 3 = 0x54。这个时候，对着汇编查看一下0x54对应的汇编指令是什么，原来是eret，也就是中断返回。所以这个时候，相当于再次借助于exception机制对流水线做了一次flush操作。

并且，我们还惊奇的发现，中断后继续执行的pc地址是0x110，这就是之前0x10c后面一条指令的地址。而0x10c就是发生异常执行syscall的地址。这样一来，所有的汇编代码、波形图就全部对上了。

9、中断测试

1）准备中断测试的汇编代码

   .org 0x0
   .set noat
   .set noreorder
   .set nomacro
   .global _start
_start:
   ori $1,$0,0x100     # $1 = 0x100
   jr $1
   nop

   .org 0x20
   addi $2,$2,0x1
   mfc0 $1,$11,0x0
   addi $1,$1,100
   mtc0 $1,$11,0x0
   eret
   nop

   .org 0x100
   ori $2,$0,0x0
   ori $1,$0,100
   mtc0 $1,$11,0x0
   lui $1,0x1000
   ori $1,$1,0x401
   mtc0 $1,$12,0x0


_loop:
   j _loop
   nop

2）翻译成二进制文件

3）利用iverilog和gtkwave分析

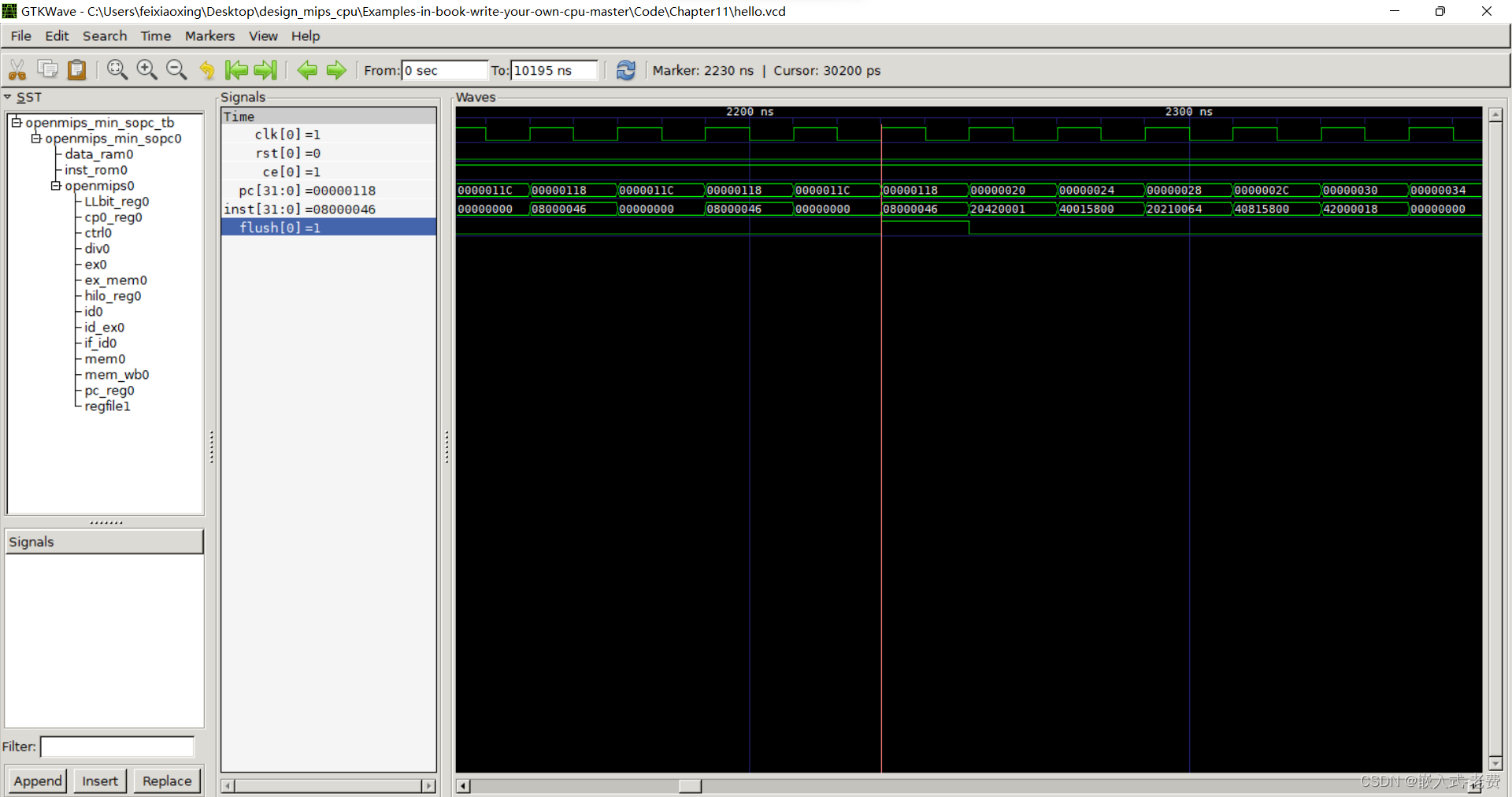

结合汇编代码，我们发现这是一个内部compare和count寄存器产生的中断。主程序中，初始化compare寄存器，打开中断。所有一切做完之后，_loop循环。如果发生中断，就会跳到0x20处理中断。中断处理程序中继续设置compare寄存器，方便下次继续产生中断。等到中断处理结束，eret返回原来的程序继续执行。周而复始，就是这么一个处理过程。
