vcs验证_基于UVM的UART验证环境

今天偶然在群里看到有人分享了Mentor Graphics提供的一个UART的UVM验证环境代码，包含了UVM的基本使用以及进阶的UVM寄存器模型。这里也分享给大家。

文件说明

agents/apb_agent - APB agent used in the UVM testbench
agents/uart_agent - UART agent user in the UVM testbench
agents/modem_agent - UART Modem interface agent, used in the UVM testbench
docs
protocol_monitor - contains an example APB protocol monitor
rtl - Contains the UART RTL source code***
sim - Simulation directory for the example, contains the Makefile
uvm_tb/tb - Top level testbench
uvm_tb/tests
uvm_tb/virtual_sequences
uvm_tb/sequences
uvm_tb/register_model
uvm_tb/env - contains the functional coverage monitors described in the cookbook

DUT是16550A UART模块，接口主要包含apb、uart以及一些状态信号，agents下是不同接口的agent。16550A UART推荐大家自己搜索下载详细的spec。

docs是uart模块的简单说明，包含了一些寄存器的说明

protocol_monitor是一个协议检查模块，通过断言对apb协议进行检查

环境集成以及sequence等编写在uvm_tb下。

运行仿真

想要运行可以通过sim目录下的makefile进行，makefile调用的是quesatsim进行仿真，如果没有的话，需要自己编写vcs的makefile进行仿真。

如果想要在window下通过makefile运行仿真，需要以下几个步骤

• 安装git_bash，git的bash实际上也就是一个mingw，是可以支持部分linux指令的，但是只有少部分，可以让我们的的终端更加像linux下的操作。
• 这个时候还是不支持makefile，需要我们自行安装，教程可以参考下面的链接

https://www. eemaker.com/git-bash-ma ke.html

• 安装questasim

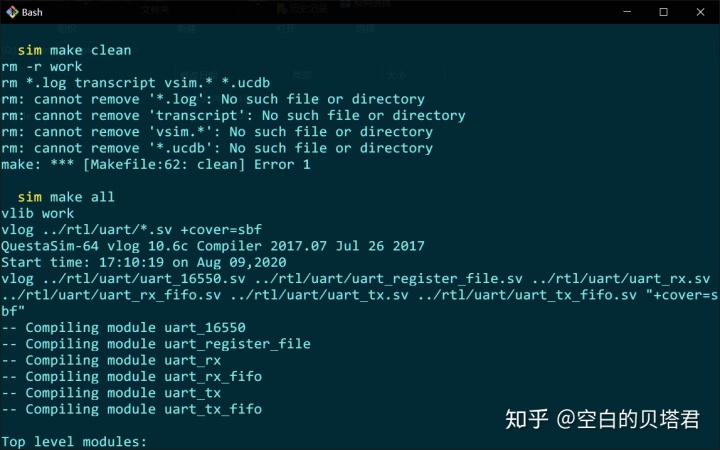

完成以后就能直接通过make all运行啦。

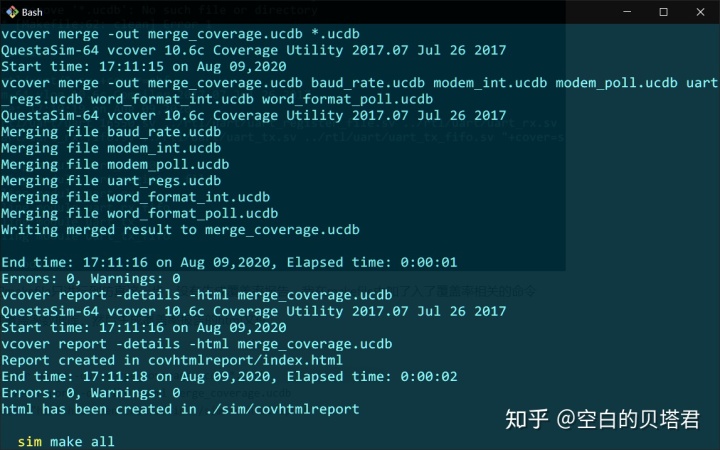

默认的makefile只进行到仿真这一步，没有生成覆盖率报告，我在makefile中加了入了覆盖率相关的命令

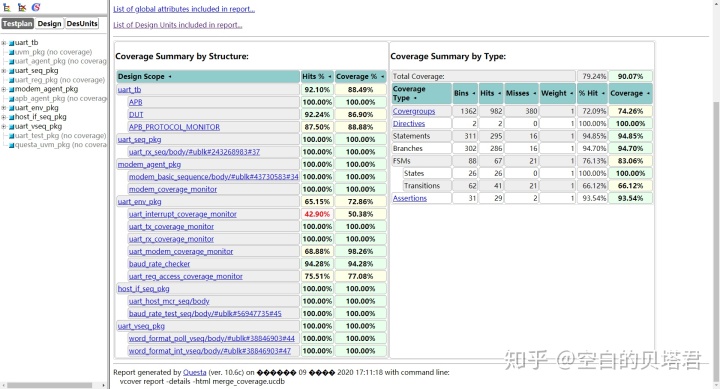

先合并覆盖率数据库，然后生成覆盖率报告的html文件

rpt_cg:
 vcover merge -out merge_coverage.ucdb *.ucdb
 vcover report -details -html merge_coverage.ucdb
 @echo "html has been created in ./sim/covhtmlreport"

详细的内容请查看README

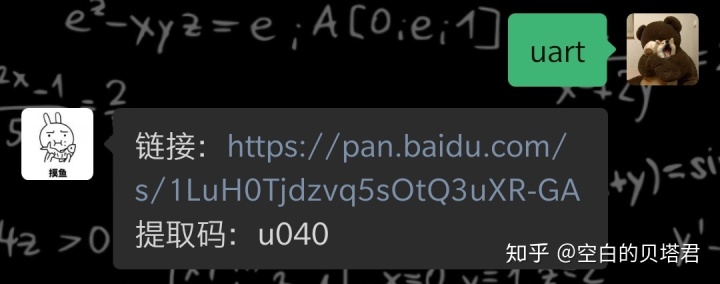

微信公众号 摸鱼范式，后台回复 uart获得验证环境
