如何发送指定数量的脉冲信号

1 需求分析

当我们在控制步进电机的时候，发送一定数量的脉冲信号是非常需要的，因为步进电机会根据收到的脉冲移动一定的角度。

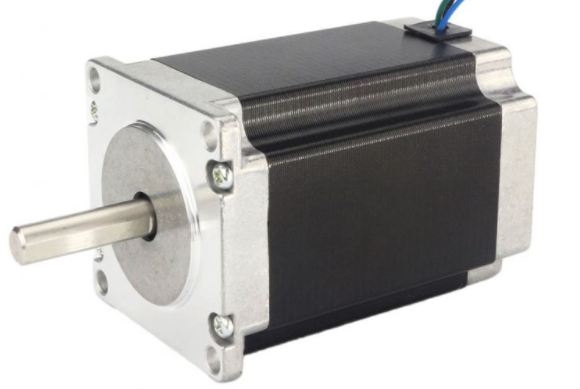

图中所示的此类步进电机，往往需要一些驱动设备来控制，而使用这些驱动可以大大简化我们的控制。比如说，这些驱动可以设置分辨率，此处的分辨率指的是旋转360°所需要的脉冲波个数。例如分辨率为2000，那么意思就是说你给步进电机发送2000个脉冲信号它就可以旋转360°。很显然，分辨率越大，控制的精度就越高，因为你可以控制的最小移动角度就越小。但是，这同样是一把双刃剑，因为你需要产生更高频率的脉冲信号来驱动它，如果频率不够高的话，那么转速会很慢。除了分辨率之外，我们最需要的就是驱动提供了两个口，其中一个用于控制顺时针旋转，而另一个用于控制逆时针旋转，这样我们只需要给这两个口发送对应的脉冲信号，就可以达到控制方向的效果了。

那么根据原理，我们可以简单的写出下面代码。

from time import sleep
import RPi.GPIO as GPIO

CW = 26     # 控制顺时针旋转的GPIO口
CCW = 21    # 控制逆时针旋转的GPIO口
RESOLUTION = 2000  # 设置的分辨率，2000个脉冲信号旋转360°

GPIO.setmode(GPIO.BCM)
GPIO.setup(CW, GPIO.OUT)
GPIO.setup(CCW, GPIO.OUT)

delay = 0.005
step_count = 2000
print('开始顺时针旋转一圈')
for x in range(step_count):
    GPIO.output(CW, GPIO.HIGH)
    sleep(delay)
    GPIO.output(CW, GPIO.LOW)
    sleep(delay)

sleep(0.5)
print('开始逆时针旋转一圈')
for x in range(step_count):
    GPIO.output(CCW, GPIO.HIGH)
    sleep(delay)
    GPIO.output(CCW, GPIO.LOW)
    sleep(delay)

GPIO.cleanup()

当然了，我们还可以封装成函数，比如函数提供旋转的方向和角度这两个参数，以下提供一个简单的示例。

def rotate(direction, angle):
'''
	direction: 旋转的方向，可以是CW或者CCW
	angle: 旋转的角度，范围是0-任意
'''
	if angle < 0:
		print('无效的旋转角度')
		return False
	num_of_pulse_per_cycle = 2000 / 360 # 以2000为例，计算出旋转1°所需的脉冲个数
	num_of_pulse_need = angle * num_of_pulse_per_cycle # 计算出所需的脉冲个数
	delay = 0.005
	def send_pulse(port, num_of_pulse): # 发送指定个数的脉冲
		for x in range(step_count):
	    GPIO.output(port, GPIO.HIGH)
	    sleep(delay)
	    GPIO.output(port, GPIO.LOW)
	    sleep(delay)
	port = CW if direction == 'CW' else CCW
	send_pulse(num_of_pulse_need)
	return True

至此，看起来生活很美好，是吗？我们已经可以控制步进电机了，并且能让他旋转任意角度。那这样有没有问题呢？显然是有的。

缺陷-转速过慢
可以看到，上面的实现代码中，使用的是软件方法来产生脉冲波形，这很显然会被中断，多线程等问题影响，如果暂且不谈论这个的影响，那么还有一个问题就是所产生的脉冲波形频率太低了，就像我们开头所述的那样，这样就会转速过慢，无法发挥步进电机全部的转速。上面的实现代码中，一个周期是$0.005\ast 2=0.01$秒，那么频率就是$\frac{1}{0.01}=100Hz$，如果按照我们设定的参数，旋转一圈需要发送2000个脉冲信号，那也就需要$2000÷100=20$秒，这样的速度显然是我们所不能接受的。
缩短延迟时间，可以吗？NO
有同学可能会直接减少delay的时间，以此来提高频率，可以说这也是我们的第一直觉，然而生活不会这么美好，当你不断减少delay的数值时，你会发现当你减到很小的时候，它不工作了，这是因为软件产生脉冲波形的频率是有上限的，而且这个上限很小，不能满足我们的需要，有兴趣的朋友可以试试最快能到多少。

2 救世主-pigpio

上面一顿分析，我们现在的目标是要更高频率的波形，而这可以由pigpio来帮助你，我在第一篇文章中也提到过，这个库可以产生0-20kHz的波形无压力，甚至最高能到达1MHz，只需调用pi.hardware_PWM(GPIO_port, frequency, duty_cycle)，当然这对于GPIO口也有一些要求，这个不在这里详述。
然而这样就可以了吗？没有
尽管我们现在的确可以产生更高频率的波形了，但是我们却不能控制其数量，这样的话我们很难达到精准的控制。有的同学表示，我们可以产生高频率的PWM波形，然后通过计时的方式来达到发送一定数量的脉冲信号。想法是非常美好的，但是现实很残酷，也许你只控制步进电机，什么也不干的时候，可以达到，当你写了一个稍微有点规模的程序，它同时还在做其他工作（测量，记录等），你会发现产生的PWM信号频率和你设定的有一定误差，比如设定产生20kHz的波形，实际可能是18.6kHz。在这种情况下，你很难估计发送的时间，也就很难达到精准控制。

3 用pigpio发送指定数量的脉冲

大家无需感到沮丧，既然有这篇文章，那肯定有解决的办法！先简单介绍以下pigpio库当中的几个函数，它可以帮助我们实现目标哦。

3.1 wave_add_generic(pulses)函数介绍

根据官方描述，这个函数可以帮助我们制造我们想要的波形，注意其所需的参数为pulses，那么我们如何给这个函数传递参数呢？以我们的目标为例，假设我们想制造一个脉冲信号，那也就是输出高电平，过一会之后输出低电平，那我们就可以做如下的操作。

import pigpio
pi = pigpio.pi()
GPIO = 24
pi.set_mode(GPIO, pigpio.OUTPUT);
delay_time = 100  # 延迟100us
my_pulse = []
my_pulse.append(pigpio.pulse(1<<GPIO, 0, delay_time))
my_pulse.append(pigpio.pulse(0, 1<<GPIO, delay_time))
pi.wave_add_generic(my_pulse) # 添加波形
wid = pi.wave_create() # 获得波形的id用于后面调用

可以看到，我们延迟的时间是100微秒，那么频率也就是5000Hz，还是不错的，相较于软件产生的波形，提高了50倍。但是，延时也不是可以无限小的，由于pigpio默认的扫描频率是5微秒，所以我建议delay的时间要大于等于5微秒，那这样我们最多能够产生100kHz的波形，已经相当不错了！

3.2 wave_create()函数介绍

由上面的例程，我们可以在wave_add_generic后面紧跟wave_create函数来获得我们创建波形的id，这将用于后面我们运行时找到我们对应的波形。当我们创建多个波形的时候，这将会非常有用。

3.3 wave_chain()函数介绍

这个函数可以发送一系列的波形，当然也可以只发一个波形啦。但值得注意的是，运行此函数之后，任何的硬件PWM都会停止运行。这个函数可以接受一系列的指令和数据，由以下表格来表示。

聪明的同学可能已经发现了，我们所需要的不正是第二行吗，没错，利用该命令我们就可以循环我们想要的次数了，这样不就可以发送指定数量的脉冲了吗！

4 步进电机精确控制代码

以下代码是我写的步进电机类，可以精确控制旋转的角度和方向，有需要的朋友可以根据自己手头电机的参数进行配置和使用。值得注意的是，由于我使用的系统中涉及到了齿轮，因此还设置了gear_ratio参数，使用时需要注意。

'''
    Driver for the motor (stepper motor).
    @author: Jingkai Zhang
    @version: 1.2
        version 1.1: add stepper motor (sofware PWM)
        version 1.2: add stepper motor (hardware PWM)
    @since: 2022
    @update: 2022-4-6
        edit in 2022-3-29: Add new stepper motor driver, based on pigpio, which is faster
        edit in 2022-4-3: Add more information if initialization is failed
        edit in 2022-4-6: fix some bugs
'''
import pigpio
import time, sys
class stepper_motor(object):
    '''
        Test script for step motor HW23-601 (https://www.mouser.com/c/?q=HW23-601)
        with driver STR2 (https://www.applied-motion.com/products/stepper-drives/str2)
    '''
    num_of_steps_for_360 = 2000                 # this could be changed, please see the totorial of STR2/4
    resolution = num_of_steps_for_360 / 360     # resolution, how many steps would trigger 1 degree rotation
    CW_control_port = 21                        # GPIO 21 for clockwise (physically connected to dir+ port in the driver)
    CCW_control_port = 18                       # GPIO 18 for counter clockwise (physically connected to step+ port in the driver)
    gear_ratio = 4                              # radius of the outer gear is 4 times than the radius of the inner gear
    cur_position = 0
    pwm_frequency = 6250                        # PWM frequency, the larger the faster rotation
    '''
        TODO: decide how much frequency is suitable
        Here are some frequency that I recommend:
            5000 Hz, 6250 Hz, 10000 Hz, 12500Hz, 15625 Hz, 20000 Hz
        Better choose something that can be divided by 500000.
    '''
    inner_speed = 60 * pwm_frequency / num_of_steps_for_360
    outer_speed = inner_speed / gear_ratio
    delay_micro = int(500000 / pwm_frequency)
    CCW_wave = [pigpio.pulse(1 << CCW_control_port, 0, delay_micro), pigpio.pulse(0, 1 << CCW_control_port, delay_micro)]
    CW_wave = [pigpio.pulse(1 << CW_control_port, 0, delay_micro), pigpio.pulse(0, 1 << CW_control_port, delay_micro)]
    waveform_id = {}
    name = 'stepper_motor'

    def __init__(self, log=None, ip=None):
        self.log = log
        if ip is not None:
            self.pi = pigpio.pi(ip)
            if not self.pi.connected:
                self.log.critical("cannot connect to tower pi's gpio, please check the ethernet connection or pigpio daemon!")
                return False         # motor initialization failed
        else:
            self.pi = pigpio.pi('localhost')
            if not self.pi.connected:
                self.log.critical("cannot connect to localhost, check if pigpio daemon is running")
                return False

        self.pi.wave_clear()
        self.pi.set_mode(self.CW_control_port, pigpio.OUTPUT)
        self.pi.set_mode(self.CCW_control_port, pigpio.OUTPUT)
        self.pi.wave_add_generic(self.CW_wave)
        self.waveform_id[self.CW_control_port] = self.pi.wave_create()
        self.pi.wave_add_generic(self.CCW_wave)
        self.waveform_id[self.CCW_control_port] = self.pi.wave_create()
        self.log.info('waveform created %s' % self.waveform_id)
        time.sleep(0.5)
        self.log.info("stepper motor initialization accomplished, outer speed: %d rpm, resolution: %d steps/degree" % (self.outer_speed, self.resolution))

    def __del__(self):
        self.pi = pigpio.pi()
        self.pi.wave_tx_stop()  # stop waveform
        self.pi.wave_clear()
        self.pi.stop()

    def send_pulse(self, num_of_pulse, control_port):
        '''
            If you want to know why, please visit the following link:
            https://abyz.me.uk/rpi/pigpio/python.html#wave_chain
        '''
        x = int(num_of_pulse) & 255
        y = int(num_of_pulse) >> 8
        chain = [255, 0, self.waveform_id[control_port], 255, 1, x, y]  # send x + 256 * y times
        # chain = [255, 0, self.waveform_id[control_port], 255, 3]  # infinity loop, just for test
        self.pi.wave_chain(chain)
        while self.pi.wave_tx_busy():
            time.sleep(0.1)
        self.pi.wave_tx_stop()

    def move(self, angle, direction):
        num_of_steps = self.resolution * angle * self.gear_ratio  # gear ratio is 4, so the outer speed is 1/4 of inner gear, need more pulse
        angle = -angle if direction == 'CCW' else angle           # decrease the angle if direction is CCW
        self.cur_position += angle
        if self.cur_position > 360 or self.cur_position < -360:
            self.log.error("rotation angle will exceeded 360 degree, wire might get twisted, current movement cancelled")
            self.log.info("movement: <moved %d degree, direction:%s> has been cancelled" % (angle, direction))
            self.cur_position -= angle
            return False
        else:
            if direction == 'CW':
                self.send_pulse(num_of_steps, self.CW_control_port)
            else:
                self.send_pulse(num_of_steps, self.CCW_control_port)
            self.log.info("moved %d degree, direction:%s, current position: %d" % (abs(angle), direction, self.cur_position))
            return True

    def get_motor_type(self):
        return self.name

由于运行时需要传入log，大家在使用的时候可以删除这部分的内容，以防止报错。
