漫长的几场考试终于结束,也是开始继续之前因考试搁置的项目。

这是2022年第一篇博客,也希望自己更加精益求精、不轻视小问题、脚踏实地、无论事情简单与否都不浮躁地干完。

采用定时器主从模式来达到pwm脉冲的精确输出,主定时器用来控制从定时器的pwm脉冲输出数量,从定时器用来产生pwm脉冲。

TIMx内部触发连接
从定时器ITR0ITR1ITR2ITR3
TIM2TIM1TIM8TIM3TIM4
TIM3TIM1TIM2TIM5TIM4
TIM4TIM1TIM2TIM3TIM8
TIM5TIM2TIM3TIM4TIM8
通用定时器2~5引脚
CH1CH2CH3CH4
TIM2PA0/PA5/PA15PA1/PB3PA2/PB10PA3/PB11
TIM3PA6/PB4/PC6PA7/PB5/PC7PB0/PC8PB1/PC9
TIM4PB6/PD12PB7/PD13PB8/PD14PB9/PD15
TIM5PA0/PH10PA1/PH11PA2/PH12PA3/PI0

以TIM2和TIM3为例。引脚各取PA0和PC6。

将TIM2设置为主模式,把PWM的参考电平OC1REF作为TRGO触发输出。

将TIM3设置为从模式的门控模式,将TIM2的TRG0作为触发输入,控制定时器的开启和关闭。

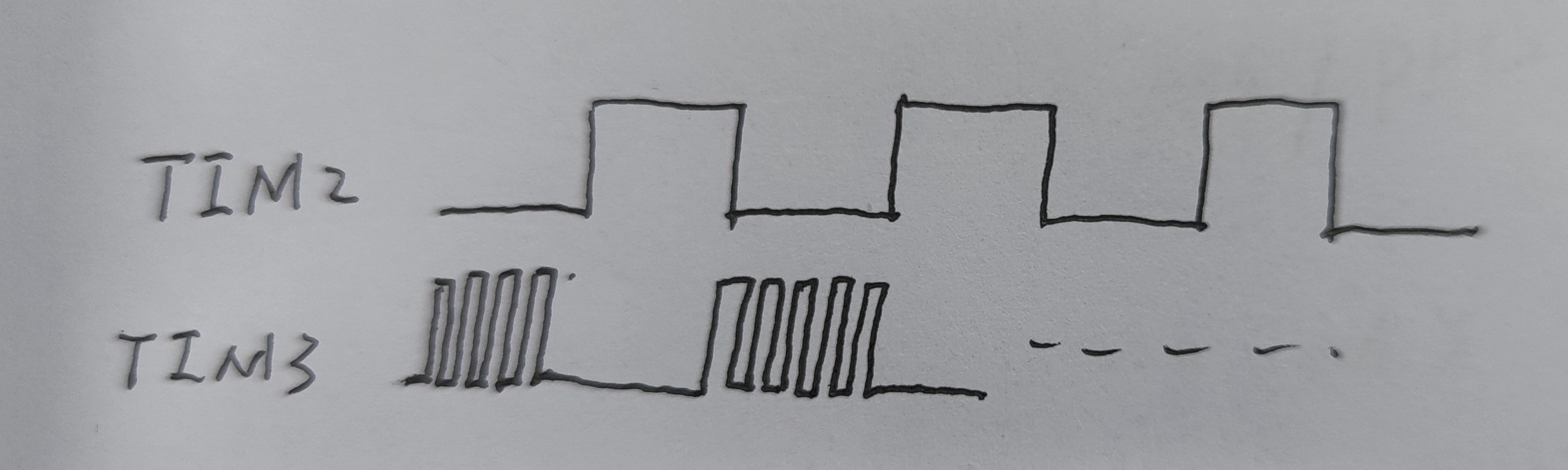

只有当TIM2的PWM波为低电平时,TIM3才输出PWM波。这样当TIM3的PWM脉冲频率一定时,只要控制TIM2的PWM波的占空比就可以控制TIM3的PWM脉冲输出数量。



 程序如下:

TIM2主模式初始化:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
void TIM2_Config(u32 cycle) { GPIO_InitTypeDef GPIO_InitStructure; TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; TIM_OCInitTypeDef TIM_OCInitStructure; RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);//使能定时器时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//使能IO口时钟 GPIO_PinAFConfig(GPIOA,GPIO_PinSource0,GPIO_AF_TIM2);//PA0复用为定时器2 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉 GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA0 TIM_TimeBaseStructure.TIM_Prescaler=8400-1; //定时器分频 TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;//向上计数模式 TIM_TimeBaseStructure.TIM_Period=cycle; //自动重装载值 TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1; TIM_TimeBaseInit(TIM2,&TIM_TimeBaseStructure); //初始化定时器 TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择PWM模式 TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//比较输出使能 TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性低 TIM_OC1Init(TIM2, &TIM_OCInitStructure); //初始化定时器通道 /*定时器主模式设置*/ TIM_SelectMasterSlaveMode(TIM2, TIM_MasterSlaveMode_Enable); TIM_SelectOutputTrigger(TIM2, TIM_TRGOSource_OC1Ref); TIM_Cmd(TIM2, ENABLE); TIM_OC1PreloadConfig(TIM2, TIM_OCPreload_Enable);//使能定时器在ccr上的预装载寄存器 TIM_ARRPreloadConfig(TIM2,ENABLE);//ARPE使能 TIM_SetCompare1(TIM2,1000); }

TIM3从模式初始化:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
void TIM3_Config(u32 PulseNum) { GPIO_InitTypeDef GPIO_InitStructure; TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; TIM_OCInitTypeDef TIM_OCInitStructure; RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//使能定时器时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);//使能IO口时钟 GPIO_PinAFConfig(GPIOC,GPIO_PinSource6,GPIO_AF_TIM3);//PC6复用为定时器3 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉 GPIO_Init(GPIOC,&GPIO_InitStructure); //初始化PC6 TIM_TimeBaseStructure.TIM_Prescaler=8400-1; //定时器分频 TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;//向上计数模式 TIM_TimeBaseStructure.TIM_Period=PulseNum; //自动重装载值 TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1; TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure); //初始化定时器 TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择PWM模式 TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//比较输出使能 TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性低 TIM_OC1Init(TIM3, &TIM_OCInitStructure); //初始化定时器通道 /*定时器从模式设置*/ TIM_SelectInputTrigger(TIM3, TIM_TS_ITR1); TIM_SelectSlaveMode(TIM3,TIM_SlaveMode_Gated ); TIM_Cmd(TIM3, ENABLE); TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);//使能定时器在ccr上的预装载寄存器 TIM_ARRPreloadConfig(TIM3,ENABLE);//ARPE使能 TIM_SetCompare1(TIM3,20); }

PWM控制输出:

复制代码
1
2
3
4
5
6
7
void Pulse_output(u32 cycle,u32 PulseNum) { TIM2_Config(cycle); TIM_Cmd(TIM2, ENABLE); TIM3_Config(PulseNum); TIM_Cmd(TIM3, ENABLE); }

主函数:

复制代码
1
2
3
4
5
6
7
8
9
10
11
int main(void) { u16 led0pwmval=0; u8 dir=1; NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2 delay_init(168); //初始化延时函数 uart_init(115200);//初始化串口波特率为115200 //LED_Init(); Pulse_output(2000-1,40-1); while(1); }

TIM2产生周期为1S,占空比为50%的PWM波。

TIM3产生周期为0.1S,占空比为50%的PWM波。

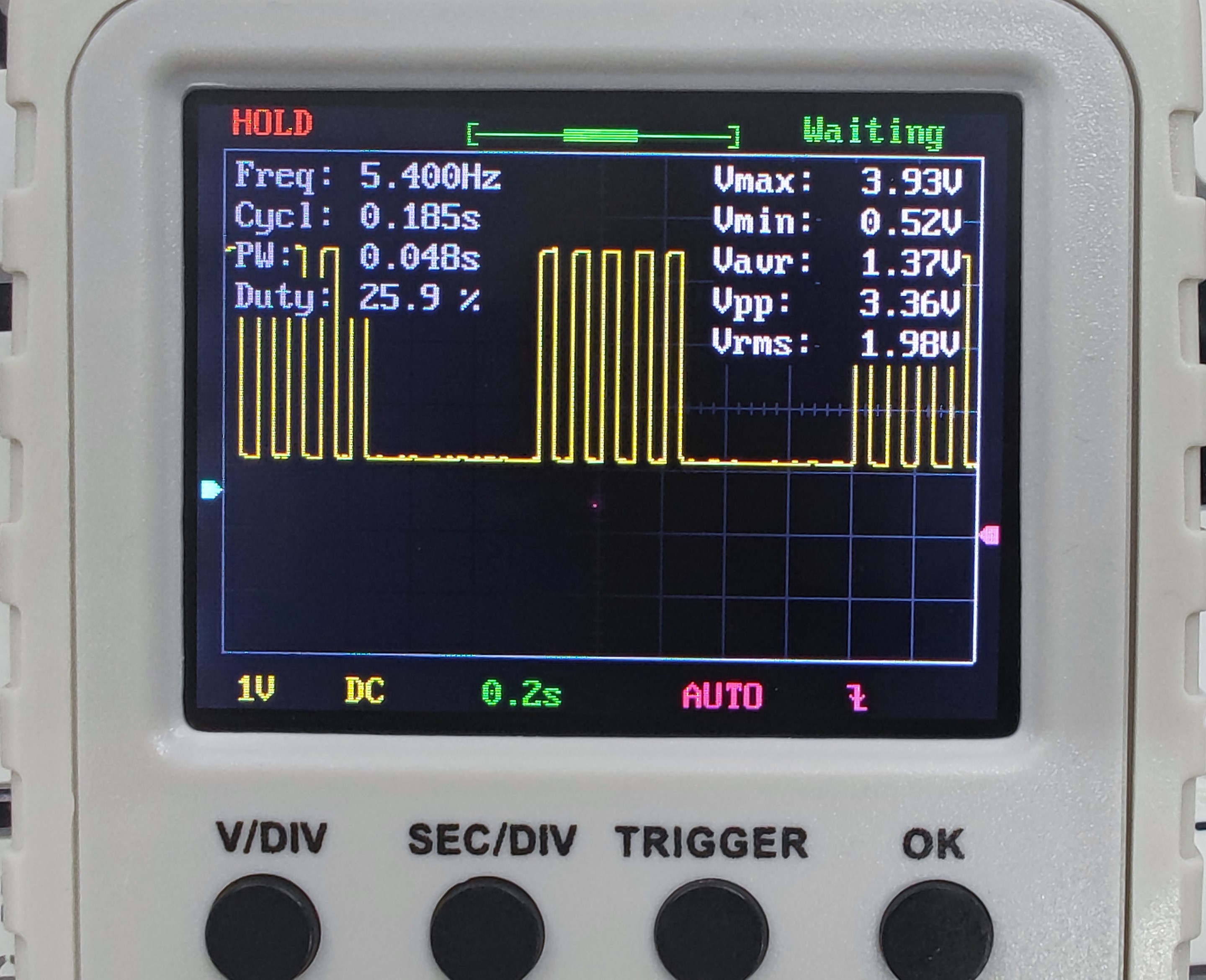

理论是1S内TIM3产生5次PWM脉冲,示波器采集到的现象也是。

 拓展:根据此可行的理论,可通过TIM2的定时器中断来控制每次操作只输出想要的脉冲数,由于手上的示波器过于简单,因此实际实现会等后面专业示波器到手了再次实现。
