STM32脉冲计数（ETR）

本次我们使用STM32F103RCT6（mini）最小系统板和STM32cubeMX来教学

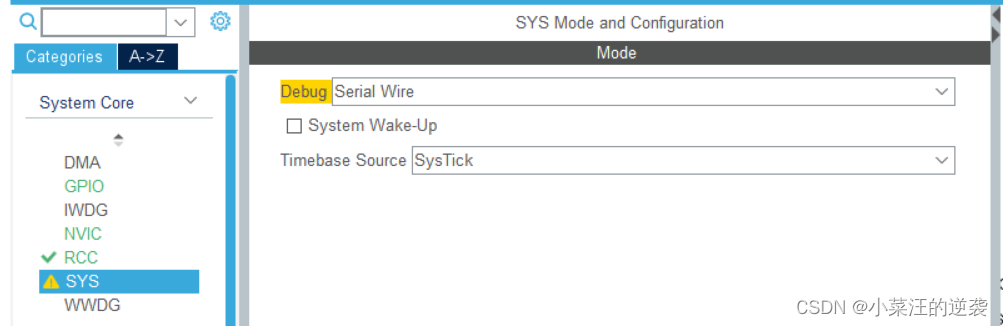

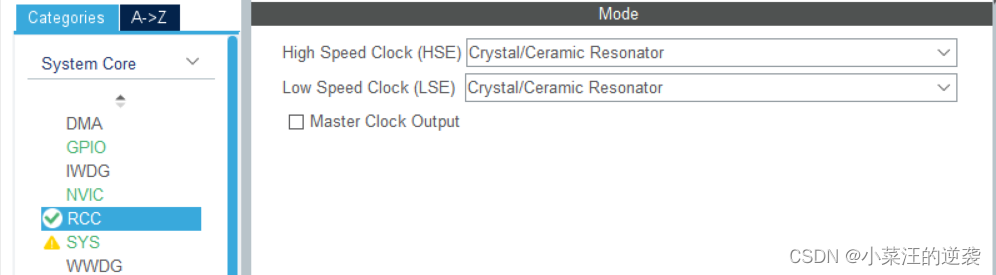

首先：基本的配置：时钟、下载配置、串口（用于显示，记得重写fputc函数）

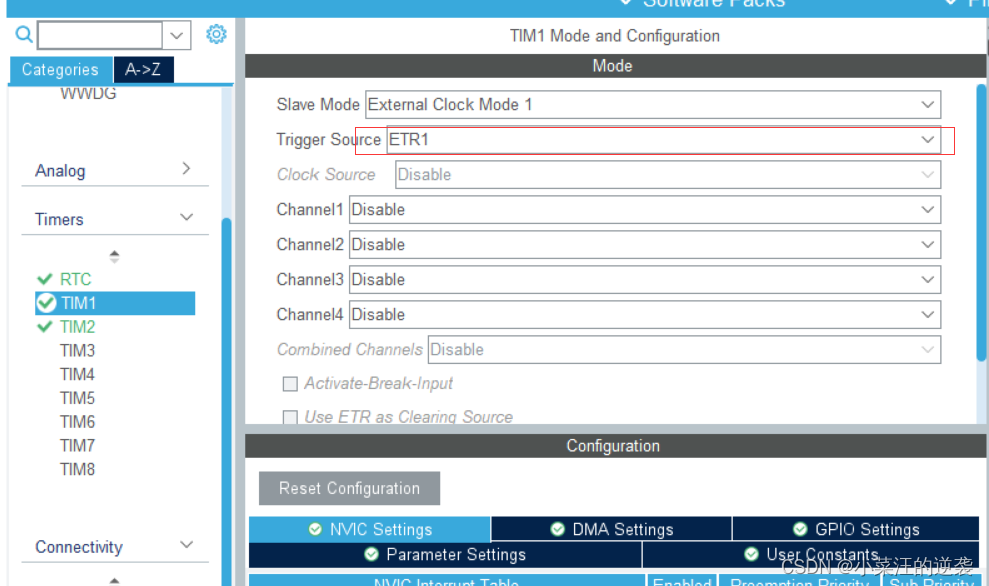

然后随便配置一个定时器用于计数

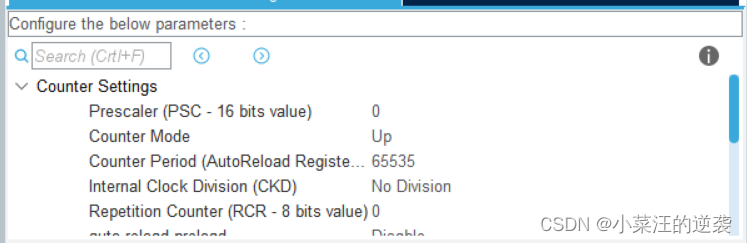

配置的参数根据需要进行设置

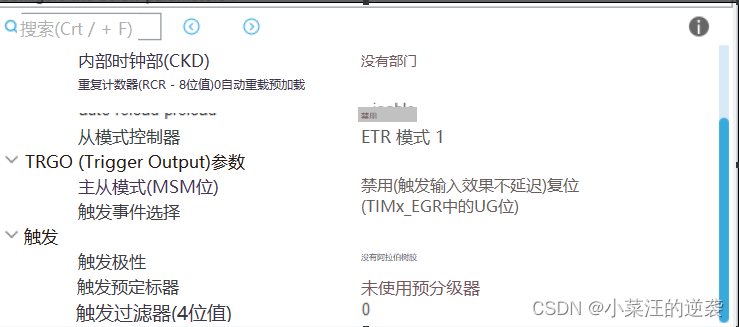

随便看看中文

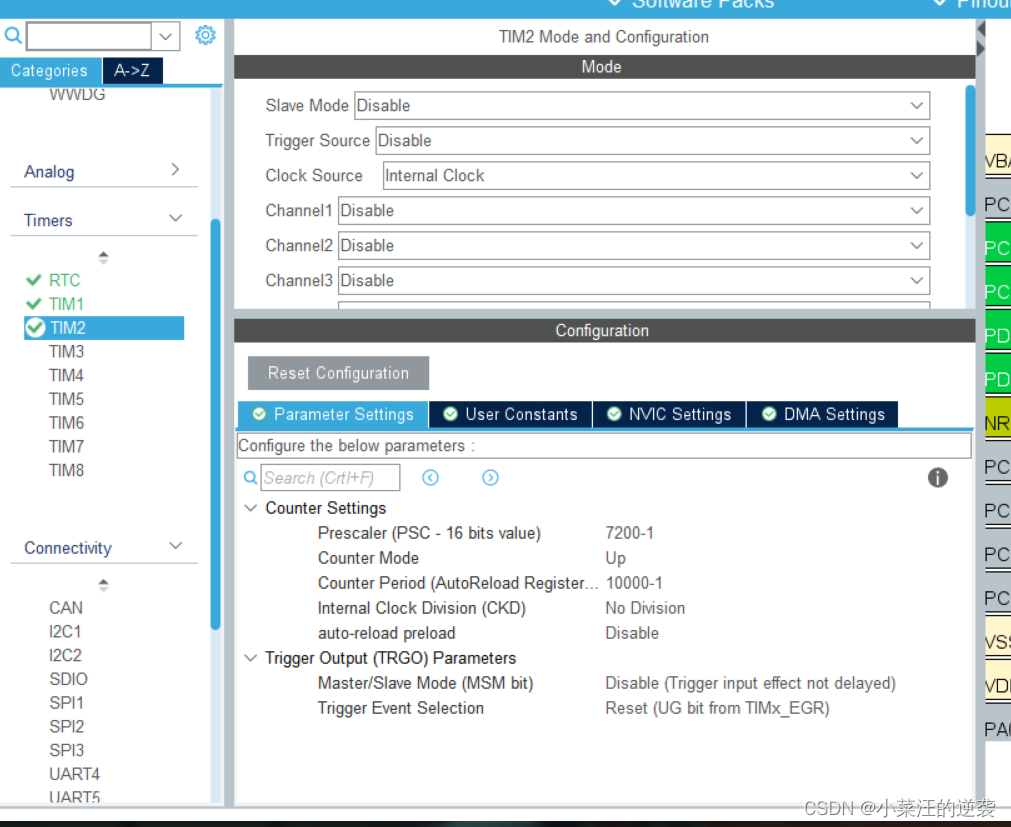

我配置了一个1S的定时器用于显示，记得开启中断。主频是72Mhz，自己算一下，根据自己的单片机来。

然后生成文件（记得使用微库Use MicroLIB）
开启定时器中断

我在定时器2中断里面加一个串口打印，然后把ETR引脚接到了一个上拉的按键上（最好加个电容，不然容易有噪音），用于1S内的按键计数，

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	//HAL_TIM_Base_Start_IT(&htim2);//开启定时器2的中断
	static unsigned char ledState = 0;//计满256个数程序就跑飞
	static	char TEMP[100];
	if (htim == (&htim2))
	{
		ledState++;
		printf("%drn",ledState);
		printf("按键的频率是: %d rn",htim1.Instance->CNT);
		htim1.Instance->CNT = 0;
    }
}

前面是显示的时间，按键就是我这一秒按了多少下
