STM32的单脉冲

的 可以设置成 （OPM）。所谓的单脉冲就是通过程序在一定可控延时后，产生一个脉宽可控的脉冲。这里的延时时间与脉冲宽度都可以设置，主要通过比较：定时器的计数值TIM_CNT、定时器的比较值TIM_CCRx与定时器的周期值TIM_ARR 这三个值来得出。具体如下：

增计 式：延时时间 = TIM_CCRx - 0 脉冲宽度 = TIM_ARR - TIM_CCRx

减计数模式：延时时间 = TIM_ARR - TIM_CCRx 脉冲宽度 = TIM_CCRx - 0

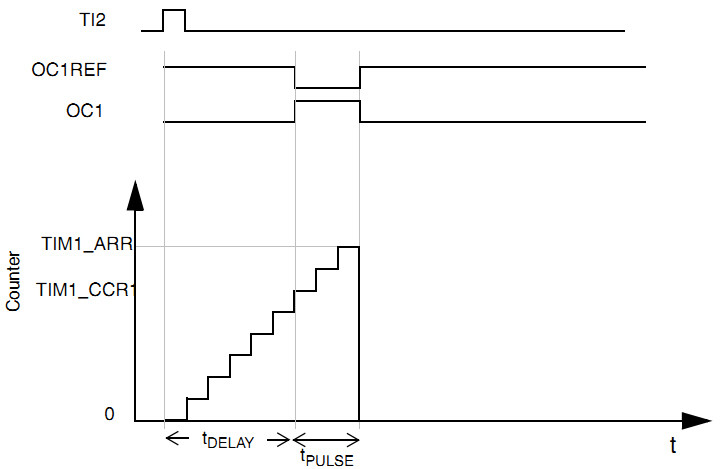

一个简单的单脉冲模式例子的如下图所示：

当定时器的通道2（即图中的TI2）检测一个上升沿后，经过tDelay延时后，通道1原先的低电平就变成了高电平，再经过tPULSE时间后，有倍拉低了，这里高电平的时间就是脉冲宽度。

接下去就讲讲怎么实现上面这个简单的例程：定时器的通道2检测到上升沿，后延时一定时间后输出一定时间的脉冲。还是基于我自己的规范工程。

1、工程的修改

1）这里用到了定时器，所以需要将stm32f10x_tim.h添加到STM32F10x_StdPeriod_Driver工程组中。

2）打开stm32f0x_conf.h文件，将其中原先被屏蔽的语句：#include "stm32f10x_tim.h"的注释去掉。

3）新建OnePulse.c与OnePulse.h两个文件，分别保存在BSP文件夹里下的src与inc中，然后在将OnePulse.c添加到BSP工程组。

2、OnePulse.c与OnePulse.h文件程序的编写

首先是引脚的初始化。在这里我选择定时器4，定时器4的通道1作为输出单脉冲的通道，定时器的通道2设置成输入捕获，用来捕获上升沿。所以TIM4通道1对应的引脚PB6设置成复用推挽输出，TIM4的通道2对应的引脚PB7设置成悬空输入。代码如下：

/*************************************************************

Function : OnePulse_GPIO_Init

Deion: 定时器器的引脚初始化

Input : none

return : none

*************************************************************/

static void OnePulse_GPIO_Init(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;//TIM4 CH1对应的引脚配置成复用输出

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOB, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;//TIM4 CH2对应的引脚配置成悬空输入

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOB, &GPIO_InitStructure);

}

接下去是定时器的配置。代码如下：

/*************************************************************

Function : OnePulse_TIM4_Init

Deion: 定时器4配置

Input : none

return : none

*************************************************************/

static void OnePulse_TIM4_Init(void)

{

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_ICInitTypeDef TIM_ICInitStructure;

TIM_OCInitTypeDef TIM_OCInitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//初始化TIM4的时钟

/*---------------------------------------------------------

TIM4的定时时基为1/(72M/72)=1us

TIM4的CH1配置成PWM2输出模式，TIM4的CH2配置成输入捕获模式，

PWM2模式增计数下，计数值小于比较值为无效电平即低电平，

TIM2 CH2检测到一个上升沿后，经过一定的延时时间，输出一个脉冲，

延时时间 = 10000 * 1us = 10ms

脉冲宽度 = (65535 - 10000) * 1us = 65.535ms。

---------------------------------------------------------*/

TIM_TimeBaseStructure.TIM_Period = 65535;//定时器周期值

TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1;//预分频

TIM_TimeBaseStructure.TIM_ClockDivision = 0;//时钟不分频

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//增计数模式

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定时器时基

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;//TIM4 CH1配置成PWM2输出模式

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//输出使能

TIM_OCInitStructure.TIM_Pulse = 10000;//设置跳变值

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//有效电平为高电平

TIM_OC1Init(TIM4, &TIM_OCInitStructure);

TIM_ICStructInit(&TIM_ICInitStructure);//初始化输入捕获结构体

TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;//TIM4 CH2 配置为输入捕获模式

TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;//上升沿捕获

TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;//管教与寄存器直接对应

TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;//不与分频

TIM_ICInitStructure.TIM_ICFilter = 0;//不滤波

TIM_ICInit(TIM4, &TIM_ICInitStructure);//初始化TIM4 CH2

TIM_SelectOnePulseMode(TIM4, TIM_OPMode_Single);//选择定时器为单脉冲模式

TIM_SelectInputTrigger(TIM4, TIM_TS_TI2FP2);//选择触发源为IC2

TIM_SelectSlaveMode(TIM4, TIM_SlaveMode_Trigger);//选择定时器从模式为上升沿触发

}

先是设置定时器增计数，72预分频，然后设置周期值，这里设置为65535，也就是我们上面说过的TIM_ARR。接着设置定时器的通道1。上面讲过通道1是用来输出波形用的，所以采用PWM2模式，设定有效电平为高电平，然后设定它的比较值，也就是我们上面的TIM_CCRx，通道1就是TIM_CCR1了。在来设置通道2，通道2用于检查是否有上升沿，配置成输入捕获模式，不会上升沿。然后再设定定时器为单脉冲模式，触发源为IC2（也就是通道2），且上升沿触发。这样就配置好了定时器。由上面配置就可以计算出单脉冲的延长时间和脉冲宽度：

延长时间 = 1 / (72M/72/10000) = 10ms

脉冲宽度 = 1 / (72M/72/(65535 - 10000)) = 65.535ms

还要编写一个总函数：OnePulse_Init()来初始化下相关的代码：

/*************************************************************

Function : OnePulse_Init

Deion: 单脉冲模式初始化

Input : none

return : none

*************************************************************/

void OnePulse_Init(void)

{

OnePulse_GPIO_Init();

OnePulse_TIM4_Init();

}

下面是OnePulse.h的代码，只是声明了OnePulse_Init()函数：

#ifndef __ONEPULSE_H__

#define __ONEPULSE_H__

#include "stm32f10x.h"

void OnePulse_Init(void);

#endif

3、main函数的编写

main函数很简单，只是调用下相关的初始化函数，代码如下：

/*************************************************************

Function : main

Deion: main入口

Input : none

return : none

*************************************************************/

int main(void)

{

BSP_Init();

OnePulse_Init();

PRINTF("nmain() is running!rn");

while(1)

{

1_Toggle();

Delay_ms(1000);

}

}

4、测试

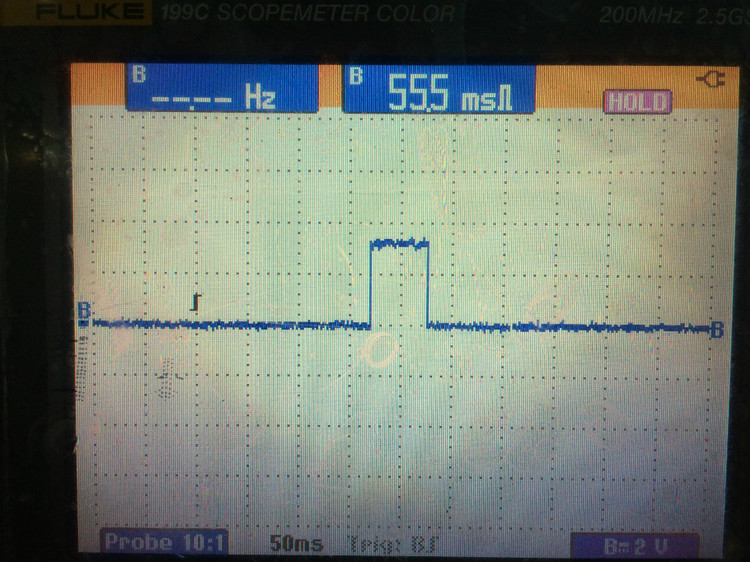

将 的探头连接到TIM4通道1对应的引脚PB6，然后用杜邦线将TIM4通道2对应的引脚PB7连接到GND接地引脚，然后马上在将杜邦线拔掉，这样来模拟一个上升沿。在示波器上就检测到了一个脉冲，如下图所示：

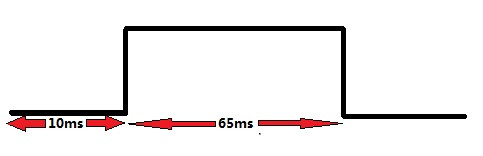

通过测量可以等到示波器上得到的单 ，脉冲的长度为65ms左右。类似下图：
