概述

关于MCP4725

stm32f103c8t6是经常使用的微控制器，用来做各种电子控制系统实验或者简单的毕设、比赛作品等。stm32f103c8t6有片上的ADC单元，可以进行模拟量到数字量的转换，但是没有DAC单元，不能进行数字量到模拟量的转换。（在大型的stm32f103zet6上有DAC单元，但是一般最小系统板不会采用这块大芯片，一是昂贵，二是体积大）。
为了弥补这一不足，可以采用DAC芯片对最小系统板进行扩展，从而实现DAC功能。MCP4725可以满足数字量到模拟量的转换，最高5V输出(相较stm32f103zet6的最高3.3V输出增大的量程)。
MCP4725

现象

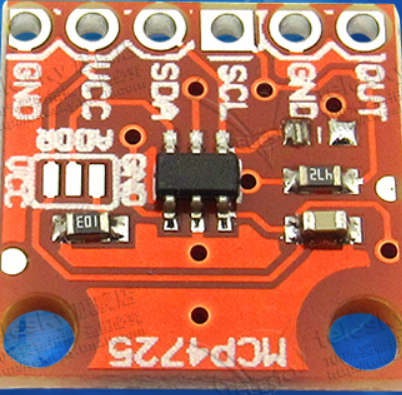

MCP4725的out输出引脚输出的电压总是为输入电压的一半，例如输入5V，输出2.5V，输入3.3V输出1.65V。

原因与解决方法

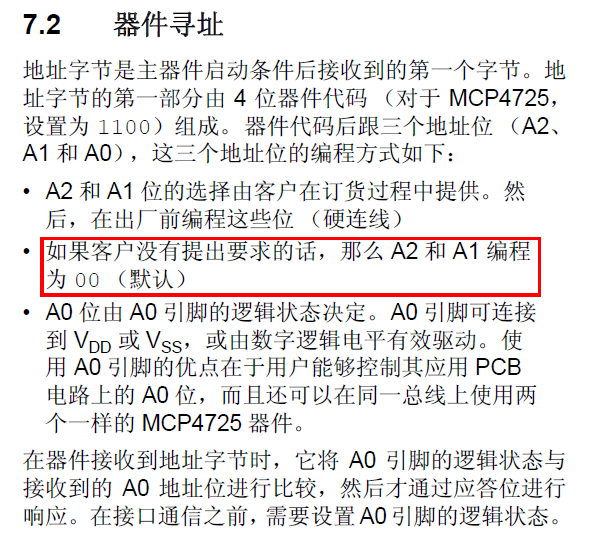

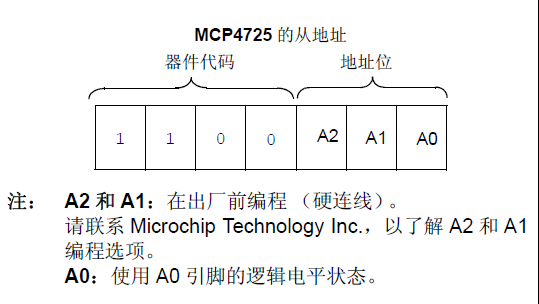

原因：MCP4725提供了一个A0引脚给用户选择IIC器件的地址，上面这个模块的默认地址A0为0，如果程序中用的地址是A0:1，那么就会导致这个错误。
解决方法：

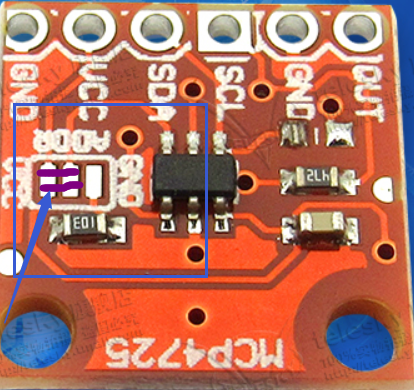

①把焊盘上地址A0与VCC相连。

②或者更改程序，使之与硬件地址对应。
ADDR接VCC：0xC2
ADDR接GND：0xC0

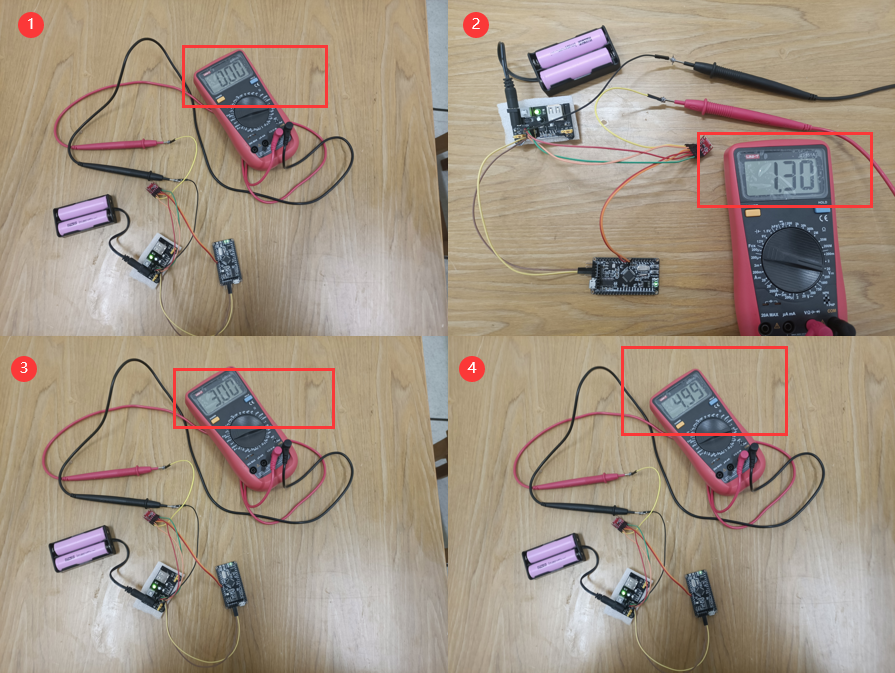

正确的输出现象

MCP4725输出

硬件连接

MCP4725

SCL - PA4
SDA - PA5
VCC - 5V
GND - GND
OUT - 测试端
ADDR - VCC

板载硬件

KEY - PA0
LED - PC13

程序源码

这里提供MCP4725的驱动程序
MCP4725.c

#include "MCP4725.h"
#include "delay.h"

u16 MCP4725_DAC_Value=3000;

//初始化IIC接口
void MCP4725_Init(void)
{
	IIC_Init();
	MCP4725_WriteData_Voltage(MCP4725_DAC_Value);//初始3V
}

//使用快速模式写命令写DAC寄存器
//如果A0设为1
void MCP4725_WriteData_Voltage(u16 Vout)   //电压单位mV
{
  u8 temp;
	u16 Dn;
	if(Vout>=5000) Vout=4999;
	Dn = ( 4096 * Vout) / VREF;
	temp = (0x0F00 & Dn) >> 8;  //12位数据
	IIC_Start();
	IIC_Send_Byte(0XC2);      //器件寻址，器件代码：1100； 地址位A2，A1，A0为 0 ， 0 ， 1；-> 1100 0010
	IIC_Wait_Ack();
	IIC_Send_Byte(temp);
	IIC_Wait_Ack();
	IIC_Send_Byte(Dn);        //将低8位送到DAC寄存器
	IIC_Wait_Ack();
  IIC_Stop();//产生一个停止条件
	delay_ms(10);
}

//如果A0设为0
void MCP4725_WriteData_Digital(u16 data)   //12位数字量
{
  u8 data_H=0,data_L=0;
	data_H = ( 0x0F00 & data) >> 8;
	data_L = 0X00FF & data ;
	IIC_Start();
	IIC_Send_Byte(0XC0);      //器件寻址，器件代码：1100； 地址位A2，A1，A0为 0 ， 0 ， 0；-> 1100 0010
	IIC_Wait_Ack();
	IIC_Send_Byte(data_H);
	IIC_Wait_Ack();
	IIC_Send_Byte(data_L);
	IIC_Wait_Ack();
  IIC_Stop();//产生一个停止条件
	delay_ms(10);
}

MCP4725.h

#include "myiic.h"
#ifndef __MCP4725_H
#define __mcp4725_H

//VREF:参考电压5000mV
#define VREF      5000
extern u16 MCP4725_DAC_Value;

void MCP4725_Init(void);
void MCP4725_WriteData_Digital(u16 data);
void MCP4725_WriteData_Voltage(u16 Vout);

#endif
